Hot Chips 2026深度复盘：告别算力内卷，2026-2027芯片行业核心攻坚方向已定

作为全球芯片架构领域的顶级行业盛会，Hot Chips 2026清晰勾勒出未来两年半导体产业的发展脉络与核心痛点。与往年各大厂商疯狂比拼峰值算力、堆砌硬件参数的内卷模式不同，本届大会呈现出高度统一的行业共识。

当下芯片行业已然面临结构性矛盾：高端算力持续过剩，但数据搬运效率不足、存储瓶颈固化、功耗与成本失控等问题愈发凸显，成为制约AI系统性能释放的核心枷锁。各大头部芯片、存储、互联厂商的技术迭代、架构革新与产品布局，均不再聚焦单纯的算力提升，而是围绕四大行业核心痛点精准攻坚。本文将从各大核心赛道出发，拆解2026-2027年芯片行业最核心的技术突破方向。



一、AI计算芯片赛道：摒弃堆料内卷，算力有效利用率成核心竞争点

经过多年高速迭代，行业终于达成统一认知：当前AI系统的性能瓶颈，并非算力不足，而是算力空置率过高。大模型超长上下文运算、AI智能体多分支交互、高频数据读写等复杂业务场景，让传统通用GPU的闲置算力大幅增加。至此，芯片行业正式告别“堆核、堆浮点、堆频率”的粗放发展模式，转向场景化架构细分与全系统效率优化。

1. 英伟达：聚焦智能体集群吞吐，破解全链路互联瓶颈

英伟达本届技术布局，完全锚定多智能体规模化训练与部署的落地需求，核心解决AI集群算力协同效率低下的行业难题。新一代Vera Rubin GPU彻底放弃单芯算力的盲目暴涨，重点升级22TB/s超高HBM4带宽与NVL72高密度集群互联技术，搭配Vera CPU完成前置数据预处理与智能体任务调度，有效解决多智能体交互、分支推理场景下的算力闲置问题。

与此同时，英伟达加速落地Quantum-X、Spectrum-X光子互联方案，以光互联替代传统电互联，彻底突破多卡、多机柜集群的数据传输上限，为2027年超大规模AI智能体超算的规模化落地铺路。英伟达官方明确表态，算力、HBM存储、电力供给的供需短缺格局将持续至2028年，未来长期核心攻坚方向为系统级吞吐效率优化，而非单一芯片算力提升。

2. AMD：深耕训练场景，以性价比与架构差异破局

AMD主动避开与英伟达在通用算力场景的正面内卷，聚焦自身技术优势，深耕超大规模AI稠密训练细分赛道。全新Instinct MI400系列通过架构精细化迭代，重点优化张量阵列运算效率、多芯片互联拓扑结构与显存吞吐能力，在大幅提升AI训练算力利用率的同时，严格控制芯片功耗与量产成本。

其核心发展思路十分清晰：依托极致的能效比与更低的集群部署成本，抢占云端AI训练市场份额，通过差异化技术路线打破高端训练芯片的垄断格局，解决行业“高端芯片价格高昂、中端芯片性能不足”的供需痛点。

3. 英特尔：打通端云全域，实现AI Agent场景全覆盖

英特尔本次完成全栈架构升级，核心目标是构建数据中心、服务器、边缘终端一体化的AI智能体算力闭环。数据中心端Crescent Island GPU针对性优化智能体低延迟推理与动态算力调度能力；搭载18A制程、最高256P核的新一代Diamond Rapids至强处理器，强化AI加速与多路并发性能，适配大规模AI数据预处理场景；边缘端Wildcat Lake酷睿处理器，则补齐了端侧轻量化智能体的算力缺口。

整体来看，英特尔的核心诉求是搭建端云协同的统一算力生态，破解当前智能体AI发展中“云端算力过剩、边缘适配不足、全域算力调度割裂”的行业痛点。

4. 谷歌TPU：架构彻底解耦，匹配训练与推理差异化需求

谷歌率先颠覆通用AI芯片的传统设计思路，针对性解决训练、推理架构错配导致的资源浪费问题。在实际业务中，AI训练需要超高稠密算力与超强集群互联能力，而AI推理更侧重低延迟、高能效、高并发，通用芯片架构无法适配两类极端负载，造成大量算力冗余浪费。

基于此，谷歌新一代TPU8系列实现训练、推理架构完全拆分：训练版极致强化算力密度与集群吞吐能力，推理版精简冗余单元、优化延时与功耗表现，通过精细化架构设计，大幅提升大模型预训练、智能体在线推理等真实业务场景的算力利用率。

二、存储赛道：HBM堆叠红利见底，架构重构成唯一破局路径

本届大会上，三星、SK海力士、美光三大存储巨头释放出统一行业信号：传统HBM堆叠技术已触及物理天花板。AI算力以每两年3倍的速度迭代，而HBM带宽增速不足2倍，二者增速严重失衡。当HBM堆叠层数突破16层后，成本、良率、散热三重瓶颈全面爆发，单纯依靠堆叠提升性能的发展模式彻底失效，存储行业的研发重心正式从“增量提带宽”转向“架构革新、封装升级、功能下沉”。

1. 美光：终止无效堆叠，推动内存墙效率化治理

美光率先公开行业核心痛点，直指HBM堆叠的边际效益崩塌问题。数据显示，HBM3E单位容量的晶圆消耗量是DDR5的3倍，16层以上堆叠工艺带来的TSV并行通路，会引发严重的散热与良率缺陷，且无法通过传统工艺优化修复。基于行业现状，美光明确放弃盲目堆叠竞赛，通过架构优化、业务负载精准适配等方式缓解内存墙瓶颈，推动存储行业从“增量堆叠内卷”转向“存量效率优化”。

2. SK海力士：押注先进封装，突破堆叠物理上限

SK海力士将下一代HBM技术突破的核心，聚焦于先进封装技术迭代。在16层堆叠工艺触顶的行业背景下，公司重点研发混合键合技术，冲刺20层以上超高堆叠工艺壁垒。同时持续优化MR+MUF封装工艺、芯片翘曲控制、窄间隙填充等核心技术，针对性解决超高堆叠带来的芯片形变、散热不良、可靠性不足等难题。SK海力士认为，未来HBM的核心竞争力，不再是堆叠层数的比拼，而是封装、散热、精密工艺的综合协同能力。

3. 三星：放弃标准化路线，定制化+功能下沉破解传输瓶颈

三星彻底摒弃通用标准化HBM的研发路线，全面推行客户定制化Custom HBM方案，可根据GPU、NPU的架构特性与实际业务负载，灵活定制存储带宽、传输延迟、供电适配方案。同时，三星升级HBM Base Die基底架构，将数据预处理、信号调度、轻量化运算等基础功能下沉至存储端，大幅减少GPU与存储之间的高频数据交互，从硬件架构层面缓解AI系统的数据搬运瓶颈。

4. 行业新趋势：3D DRAM架构补齐AI推理存储短板

以d-Matrix为代表的新兴厂商，推出适配AI推理场景的3D堆叠DRAM架构，通过垂直堆叠设计缩短存算物理距离，有效降低数据传输延迟与硬件功耗。目前行业已形成明确共识：HBM适配高端AI训练场景，3D DRAM适配高效AI推理场景，双线并行的存储架构，彻底解决了单一HBM成本过高、场景适配性不足的行业短板。

三、异构互联赛道：深耕底层技术，突破系统吞吐性能上限

随着单芯算力、存储带宽的持续升级，高速串行互联、信号均衡调控、多芯片协同调度，已然成为制约AI系统性能释放的最后短板。当前异构芯片、接口IP、DPU厂商的核心研发方向，集中于底层传输效率优化与全域系统协同能力升级。

技术迭代层面，行业持续优化PCS/Gearbox位宽适配、FFE多抽头均衡等底层技术，解决超高带宽多通道并行传输中的信号损耗、码间干扰、时钟域错位等问题，保障新一代高速SerDes接口稳定运行。

算力架构层面，Arm推出Neoverse V3架构AGI专用处理器，打破高端AI CPU的市场垄断；DPU、智能网卡的定位全面升级，从传统的辅助卸载单元，转变为核心算力调度节点，承担数据预处理、网络加速、算力分发等关键任务。

互联技术层面，英伟达、华为等头部企业加速光子互联技术商业化落地，以光互联替代传统电互联，突破带宽与传输距离的双重限制，成为下一代AI超算集群互联的核心技术突破口。

四、2026芯片行业四大统一攻坚方向

综合Hot Chips 2026各大厂商的技术披露内容，全球芯片行业已形成高度统一的发展共识，这四大方向也是未来两年行业资本投入、技术攻坚的核心重点：

1. 告别无效算力内卷：放弃单纯追逐峰值算力参数，聚焦真实业务场景，持续提升大模型、AI智能体场景下的算力有效利用率；

2. 硬破解内存墙瓶颈：终止HBM盲目堆叠竞赛，通过定制化存储设计、存储端功能下沉、先进封装、3D DRAM架构革新，全方位重构存储体系；

3. 打通数据搬运壁垒：实现芯片内、芯片间、集群间全链路优化，迭代高速接口、光子互联、DPU智能调度技术，补齐系统吞吐短板；

4. 架构精细化分层：彻底拆分训练与推理、云端与边缘、通用与专用芯片架构，以具体业务场景定义芯片架构，淘汰万能通用芯片设计思路。

五、硬件载体落地：一博科技PCB/PCBA承接芯片架构革新工程落地

所有芯片架构革新、存储技术升级、光互联方案迭代，最终都需要依托PCB硬件载体实现商业化落地。芯片行业聚焦的算力利用率、内存墙、数据搬运、架构分层四大核心难题，向下传导至硬件制造端，转化为高速PCB设计、高端制板、精密组装的核心工程挑战。作为国内高速硬件制造领域的核心企业，一博科技依托珠海自研板厂与全国七大PCBA智造基地，构建了从高速PCB设计、高多层精密制板到SMT整板组装的全链条服务能力，精准匹配2026-2027年新一代AI集群硬件的落地需求。

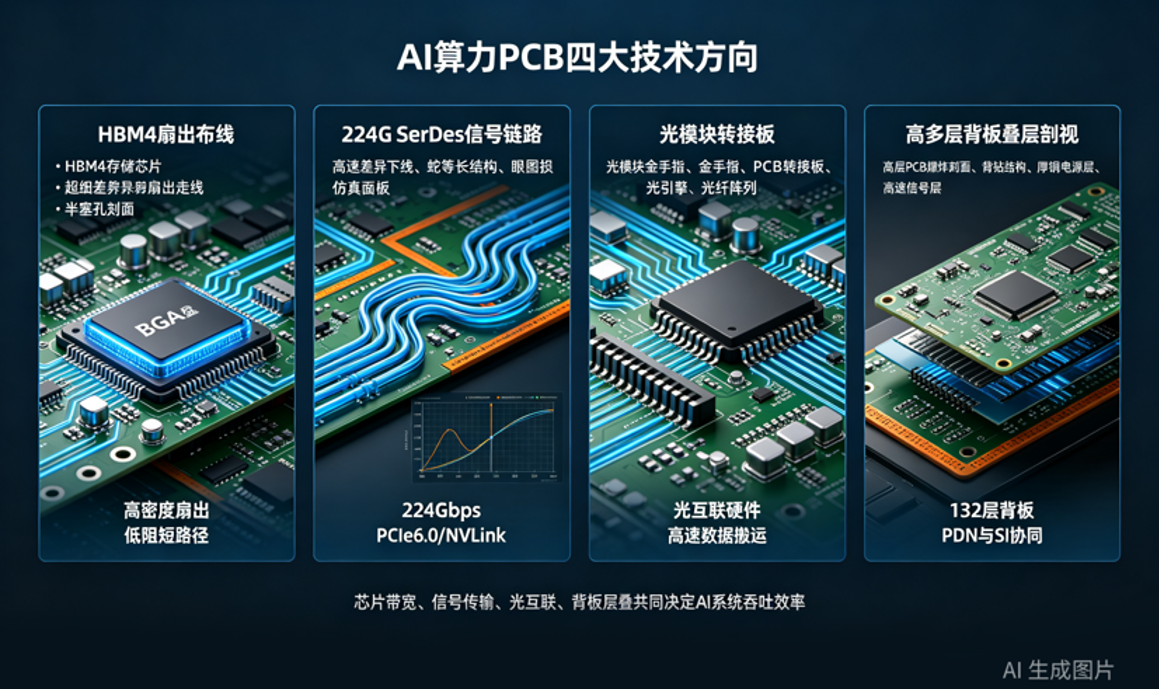

在异构算力分层落地方面，针对AI训练、推理、端侧智能体的差异化硬件需求，一博科技可实现10阶HDI样板研发、6阶HDI稳定量产，依托40/40μm超细线路、34层HDI油墨半塞孔核心工艺，完美适配HBM4高密扇出布线与多芯片异构集成场景。同时通过大电流厚铜PDN设计、轻量化高密度布线方案，分别匹配高端训练卡与轻量化推理卡的硬件需求，搭配SI/PI协同仿真技术，降低板级电源噪声，从硬件层面杜绝算力浪费。

在内存墙硬件优化方面，针对HBM堆叠瓶颈与信号损耗难题，一博科技全面适配Megtron7/8/9全系超低损耗高速板材，实现±5%高精度阻抗管控，将背钻stub长度精准控制在1-5mil，有效抑制HBM高速通道的信号反射与传输损耗。同时针对定制化HBM、3D DRAM推理硬件，提供专属叠层设计方案，优化存储与NPU之间的物理信号链路，减少高频数据搬运的硬件开销，承接存储行业功能下沉、定制化的发展趋势。

在集群互联性能突破方面，面向NVL高密度集群、光子互联的技术迭代需求，公司已成熟掌握224Gbps高速SerDes信号设计与制板工艺，全面覆盖PCIe6.0、NVLink、光互联转接板等高端硬件场景。可量产最大132层超高层数服务器背板、中背板，通过精准差分等长设计与串扰抑制技术，保障高速信号传输稳定性。目前800G/1.6T光模块PCBA已实现规模化量产，打通芯片、PCB、光引擎的完整硬件链路，支撑电互联向光子互联的技术过渡。

在端云全域硬件适配方面，依托全国七大SMT智造基地，可同步交付数据中心超高复杂算力板、服务器主板、边缘轻量化算力板、人形机器人硬件板等全谱系产品，实现从高端研发样板到中大批量量产的快速转化，全面覆盖云端训练、云端推理、端侧智能体的硬件需求，打通端云一体化算力生态的硬件底座。

Hot Chips 2026汇聚了全球芯片企业的架构创新思路，定义了行业从“参数内卷”转向“效率攻坚”的全新发展逻辑。而PCB作为芯片技术落地的核心硬件载体，是架构创新从理论走向商用的关键支撑。未来，芯片厂商持续攻坚架构、存储、互联的技术难题，一博科技则深耕硬件制造工程领域，解决信号损耗、布线密度、供电散热、批量可靠性等核心问题，共同推动AI智能体时代的算力硬件规模化落地。

特别声明：本文为行业技术深度分析，仅作产业参考，不构成商用、投资相关建议。
