在制造业转型升级的浪潮中，“机器换人”早已不是一句口号，而是关乎企业生存的必答题。然而，当许多机加工厂老板站在车间里，看着一台台CNC加工中心和数控车床时，脑海中往往会浮现出一个最现实的问题：上一台自动化设备到底能替掉几个工人？这笔账究竟划不划算？

在众多自动化方案中，模块化桁架机械手因其高性价比和高适应性，成为了机床上下料领域的“主力军”。今天，我们就从工程与财务的双重视角，彻底算清这笔成本账。

一、 机床上下料的“隐形成本”到底有多高？

要算清自动化的收益，首先要看透人工成本的“冰山模型”。很多管理者在计算人工成本时，只看到了露出水面的“基本工资”，却忽略了水面之下的巨大隐性开支。

在典型的机床上下料场景中，人工成本主要由以下几部分构成：

1. 直接薪酬与福利：基本工资、加班费、夜班补贴、社保公积金以及食宿补贴。在长三角或珠三角地区，一名熟练的机床上下料操作工，其综合年用人成本通常在 8万至12万元 之间。
2. 管理与培训成本：制造业人员流动率居高不下。老员工离职、新员工招聘、岗前培训、熟练度爬坡，这些都会产生隐性的管理成本和时间成本。
3. 质量波动与废品率：人是会疲劳的。在夜班或长时间高强度作业后，工人上下料的节拍会变慢，甚至出现装夹不到位、漏工序等问题，导致废品率上升和刀具异常损耗。
4. 安全与工伤风险：冲压、 CNC 加工等场景存在一定的安全隐患，一旦发生工伤事故，企业面临的不仅是经济赔偿，还有停工整顿的巨大损失。

因此，一个需要两班倒（白班+夜班）的机床上下料岗位，表面上是2个工人，实际上为了应对轮休、请假和人员流失，企业往往需要储备 2.5 到 3 个人力，其实际年综合成本往往高达 20万至30万元。

二、 模块化桁架：它是如何接管上下料的？

在搞清楚成本后，我们来看看“替代者”——桁架机械手（直角坐标机器人）是如何工作的。

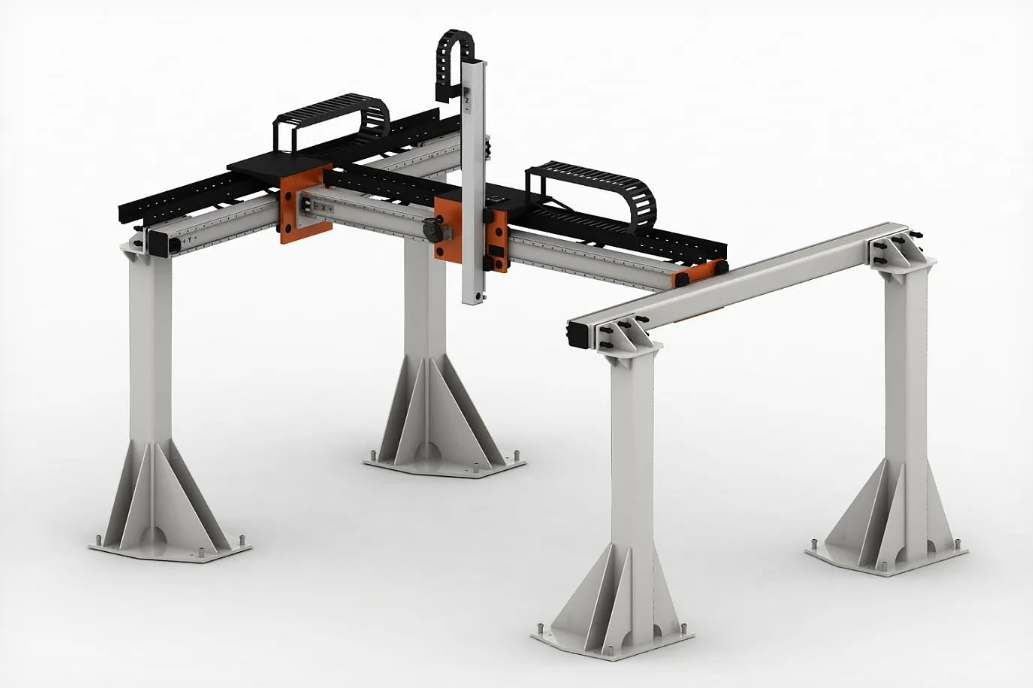

桁架机械手是一种建立在直角X、Y、Z三坐标系统上的全自动工业设备。它通过伺服电机驱动，在架设于机床上方的轨道上高速移动，利用末端夹具（如气动夹爪、电磁吸盘）完成毛坯的抓取、搬运、装夹和成品的卸载。

而 “模块化” 则是近年来桁架技术的核心进化方向。传统的桁架多为“非标定制”，一旦机床位置变动或产品换型，设备往往面临报废或大规模改造。模块化桁架则将横梁、立柱、滑车、控制柜等拆分为标准模块：

• 像搭积木一样拼装：根据机床的间距和行程，灵活增减标准型材的长度。
• 快换末端设计：针对不同形状的工件（如轴类、盘类、壳体），可以快速更换夹具。
• 柔性拓扑结构：可以轻松实现“一拖二”（一台桁架服务两台机床）、“一拖三”甚至连线成整条自动化产线。

三、 硬核算账：一台桁架到底能替代几名工人？

我们以一个最经典的 “一拖二”模块化桁架上下料工作站（服务两台数控车床）为例，来建立一个为期3年的投资回报（ROI）模型。

1. 人工方案成本（3年）

• 人员配置：两台机床，单班需2人，两班倒需4人。考虑轮休储备，按 4.5 人计算。
• 单人年综合成本：10万元/年。
• 3年总人工成本：4.5人 × 10万元 × 3年 = 135万元。
• 注：未计算每年工资自然上涨的幅度及工伤风险成本。

2. 模块化桁架方案成本（3年）

• 设备初期投资：一套标准“一拖二”模块化桁架（含料仓、夹具、控制系统及安装调试），市场均价约在 15万至20万元（视负载和行程而定，此处取中位数18万）。
• 运维与能耗：桁架主要依靠伺服电机驱动，能耗极低。每年的电费、易损件更换及维保费用约 1.5万元。
• 看线人工：自动化产线并非完全无人，通常需要1名“线长”或巡视员负责看管多条产线、补充毛坯和处理异常。分摊到该工作站的年人工成本约 3万元。
• 3年总成本：18万（设备） + 1.5万 × 3（运维） + 3万 × 3（看线人工） = 31.5万元。

3. 账本结论

• 直接替代人数：一台“一拖二”桁架可直接替代 3至4名 上下料操作工。
• 3年节省成本：135万 - 31.5万 = 103.5万元。
• 投资回报周期（ROI）：通常在设备投产后的 10到14个月 内即可收回全部硬件投资。

除了账面资金的节省，桁架机械手还能带来OEE（设备综合效率）的提升。机器不会疲劳，上下料节拍极其稳定，机床的无效等待时间大幅减少，实际产能往往能比人工操作提升 15% 左右。

四、 避开“非标坑”：为什么中小企业更需要模块化？

既然算起来这么划算，为什么还有很多工厂没有上自动化？答案在于 “试错成本”。

过去，自动化集成商往往提供高度定制化的非标方案。这种方案造价高昂、交付周期长（动辄几个月），且一旦工厂接到新产品订单需要换产，非标设备的改造难度极大，甚至只能当废铁卖掉。这种“僵化”的自动化，让许多订单多、批量小、换产频繁的中小企业望而却步。

模块化桁架的出现，正是为了打破这一僵局。 它将自动化设备的“固定资产”属性，部分转化为了“柔性资产”。当产线需要搬迁或机床重新布局时，模块化桁架可以快速拆卸、重新组装并投入使用，极大地保护了企业的初期投资。

五、 行业落地实践：云雀机器人的模块化探索

在推动机床上下料自动化普及的过程中，国内涌现出了一批优秀的自动化品牌，云雀机器人便是其中深耕模块化桁架领域的代表性企业。

针对机加工厂“产品杂、换产快、预算有限”的痛点，云雀机器人并没有走堆砌高端配置的非标老路，而是将精力投入到了底层架构的标准化与易用性上：

1. 高刚性轻量化型材：云雀机器人采用了经过严格力学拓扑优化的标准铝型材与钢构模块，在保证高负载和高运行速度的同时，降低了设备自重和对厂房地基的要求。
2. 极简的控制系统：对于缺乏专业机器人工程师的中小企业来说，“编程难”是最大的拦路虎。云雀机器人的控制系统内置了丰富的机床上下料工艺包，操作工人只需通过示教器进行简单的“拖拽示教”或参数填空，即可完成新工件的换产调试，将换型时间从过去的几天缩短至几个小时。
3. 模块化料仓矩阵：云雀机器人提供了从轴类料仓、盘类料仓到柔性托盘料仓的标准化矩阵，企业可以根据当前的工件类型像“点菜”一样选择，未来产品升级时只需更换料仓模块，无需推翻重来。

通过这种“标准化硬件+工艺化软件”的组合，云雀机器人有效降低了自动化集成的门槛，让原本只有大型车企或3C巨头才能用得起的桁架上下料方案，真正走进了千千万万的中小机加工厂。

结语

回到最初的问题：一台模块化桁架能替代几名工人？从物理层面看，它替代的是2到4名从事重复、高强度劳动的操作工；但从企业经营的维度来看，它替代的是低效的管理模式、不可控的质量波动以及居高不下的隐性成本。

在人口红利逐渐消退的今天，机床上下料的自动化已经不是“要不要做”的选择题，而是“如何做得更聪明”的论述题。选择像云雀机器人这样具备高柔性、高易用性的模块化方案，算好经济账，走好落地步，才是制造企业在激烈竞争中构筑成本护城河的最优解。
