摘要：人形机器人测试不是"整机能走路就 OK"。本文用 6 维测试框架（关节驱动 / 运动控制 / 感知融合 / 环境交互 / 安全边界 / 系统集成）+ 5 大常见故障注入 + 5 个工程坑，帮你把人形机器人测试拆成可执行、可复现、可交付的测试项目，并给出 ATEMall 上可对接的测试服务链路。

关键词：人形机器人测试、关节力控、HIL 测试、Sim-Real Co-Testing、步态测试、感知融合、安全边界、ISO 10218、ISO 13849、功能安全

---

---

一、为什么需要 6 维测试框架？

人形机器人的复杂度在于：它不是单一对象，而是 28+ 个关节 × 6+ 种传感器 × 多层决策算法 × 物理世界交互的复杂系统。任何一个关节的力矩偏差、一个传感器的时延、一个感知算法的漏检，都可能让整机在真实场景中失效。

传统汽车测试的"功能测试 + 故障注入 + 整车标定"三件套，在人形机器人面前远远不够。原因有三：

1. 被测对象维度爆炸：28 自由度起跳，每个关节是独立的伺服闭环；
2. 物理交互不可预测：与刚性机器臂不同，人形机器人面对的是人、家具、不规则地面；
3. 算法与硬件强耦合：步态算法 1ms 的延迟，可能让整机失去平衡。

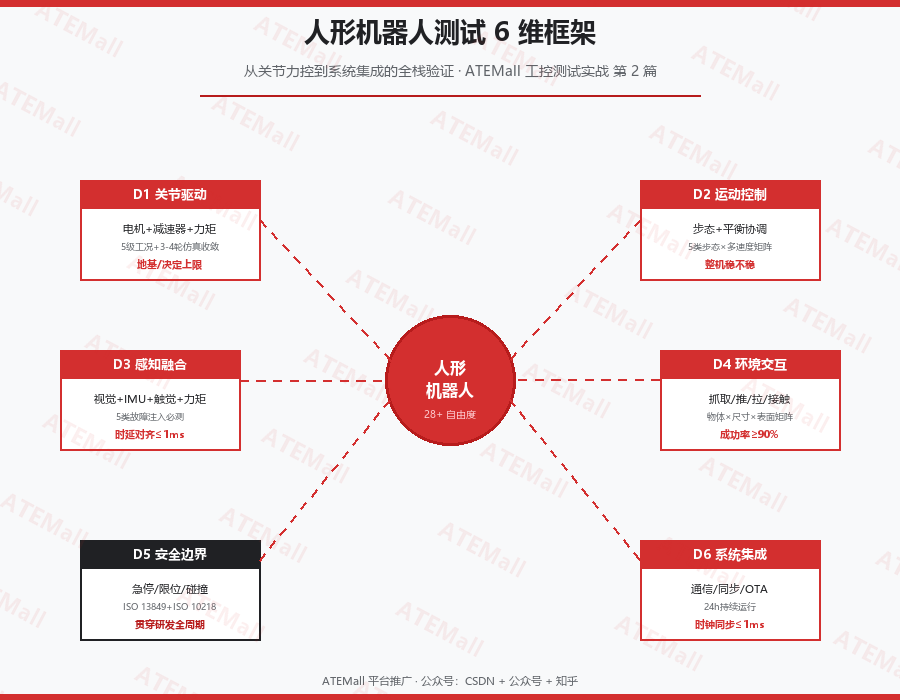

因此，业界正在收敛到一个共识：人形机器人测试必须分 6 个维度同时验证：

维度	核心对象	关键挑战
D1 关节驱动	电机+减速器+编码器+力矩传感器	力矩噪声 vs 信号、温漂、齿隙
D2 运动控制	步态规划、平衡控制、协调	仿真-实体偏差、ZMP 稳定性
D3 感知融合	视觉+IMU+触觉+力矩	多源时延对齐、漏检率
D4 环境交互	抓取/推/拉/接触	接触力突变、滑动检测
D5 安全边界	急停/限位/碰撞检测	响应时间、误报漏报
D6 系统集成	通信/同步/OTA/续航	多节点时钟、OTA 中断恢复

一句话记忆：D1 看关节能不能听话，D2 看整机稳不稳，D3 看世界看得清不清，D4 看东西抓得牢不牢，D5 看危险刹不刹得住，D6 看所有零件合在一起协不协调。

---

二、D1 关节驱动测试 —— 28 个伺服闭环的"心脏"

D1 验证的是每个关节单元（电机+减速器+编码器+力矩传感器）能否在各种工况下稳定输出期望力矩/位置/速度。这是人形机器人测试的"地基"。

2.1 D1 必测项目

测试项	目的	关键判据（参考）
力矩控制精度	验证关节能否输出期望力矩	稳态误差 ≤ ±5% FS（参考规格书）
位置控制精度	验证关节能否定位到目标角度	静态误差 ≤ ±0.1°
力矩传感器分辨率	评估低力矩场景闭环能力	分辨率 ≤ 0.1 Nm
齿隙回差	评估减速器非线性	回差 ≤ 0.3°（参考规格书）
温度漂移	评估长时间运行稳定性	30min 漂移 ≤ 2% FS
力矩带宽	评估快速响应能力	1kHz 阶跃响应 ≤ 50ms

2.2 D1 力控测试用例（5 级工况）

级别	工况	通过标准示例
L1 静态	恒力矩保持（0.5s）	误差 ≤ ±5%
L2 单步	单次步态周期力矩跟踪	误差 ≤ ±10%
L3 连续	10 步连续行走力矩跟踪	误差 ≤ ±15%
L4 扰动	外力冲击后恢复时间	< 200 ms
L5 极端	最大力矩/最大转速冲击	无过载/无振荡

2.3 D1 仿真-实体协同（Sim-Real Co-Testing）

关节测试最大的问题是仿真模型与实体差距——你在仿真里跑出来的力矩曲线漂漂亮亮，放到实体上：减速器摩擦、齿隙、电机热漂移全出来了，误差 30%-50% 起步。

推荐采用 Sim-first → Sim-real parallel 两阶段策略：

阶段	仿真角色	实体角色	目标
第一轮 Sim-first	跑完全部 5 级工况	仿真 pass 的才上实体	筛掉明显不合格工况
第二轮 Sim-real parallel	与实体同时跑	交叉比对，实时修正	把仿真-实体误差压到 10% 以内

每轮循环重点关注：偏差可量化、可修正。3-4 轮迭代即可收敛。

2.4 D1 关键工具链

工具	用途	备注
MuJoCo / Isaac Sim	多体动力学仿真	MuJoCo 轻量快，Isaac Sim 有 GPU 加速
Simulink	控制逻辑仿真	与 Simscape 做机电联合仿真
关节测试台	实体单关节加载测试	力矩加载装置 + 温控箱
CAN 日志解析	实体测试数据回放分析	可在 ATEMall 知识库找实战指南

---

三、D2 运动控制测试 —— 整机"稳不稳"

D2 验证的是整机在各种步态下的稳定性、抗扰动能力和协调性。和 D1 不同，D2 是整机级测试，需要在 HIL 或真机台架上完成。

3.1 D2 必测项目

测试项	验证目标	典型场景
静态平衡	双足站立抗外力扰动	侧向推力恢复
动态步态	直行/转弯/上下坡	工况扫描
ZMP 稳定性	零力矩点是否在支撑多边形内	步态切换瞬间
协调性	多关节同步性、关节间耦合	上下楼梯、跳跃
跌倒恢复	失稳后能否自主恢复	软地面 + 硬地面

3.2 D2 步态测试矩阵

工况类型	工况数（建议）	通过判据
平地直行（多速度）	≥ 5 组	不失稳、能耗符合预期
平地转弯（多半径）	≥ 5 组	不打滑、不跌倒
上下楼梯	≥ 3 组	关节不撞限位、不失稳
跨越障碍	≥ 3 组	跨越成功率 ≥ 95%
抗侧推扰动	≥ 5 组	推力撤销后恢复时间 < 1s

3.3 D2 常见坑

• 坑 1：仿真里步态完美，实机一走就抖。 原因是仿真没建模减速器齿隙+电机扭矩温度漂移——这就是 D1 的问题传导到 D2。
• 坑 2：只看稳态不看瞬态。 步态切换瞬间（双脚支撑→单脚支撑）的瞬时力矩峰值可能超过稳态 2-3 倍，必须用示波器+CAN 总线同步抓取。
• 坑 3：忽略地面摩擦系数变化。 瓷砖、木地板、地毯摩擦系数差异 30% 以上，必须做矩阵测试。

---

四、D3 感知融合测试 —— 让机器人"看清世界"

D3 验证的是机器人对环境的感知能力，包括视觉、IMU、触觉、力矩等多源传感器的融合结果。

4.1 D3 必测项

测试项	验证目标	关键指标
视觉检测准确率	物体识别/位姿估计	mAP ≥ 85%（按场景定）
深度估计精度	障碍物距离测量	误差 ≤ ±5% @ 5m
IMU 漂移	长时间姿态稳定性	1h 漂移 ≤ 1°
多传感器时延对齐	视觉-IMU-力矩同步误差	≤ 10 ms
触觉/力矩感知	接触检测阈值	阈值 ≤ 0.5 N

4.2 D3 故障注入场景（5 类）

编号	故障类型	注入方式	预期响应
F1	视觉遮挡	镜头部分遮挡	切换其他视角/降速
F2	强光/逆光	模拟太阳直射	触发 HDR 或降速
F3	IMU 饱和	突然加速/撞击	切换视觉里程计
F4	力矩传感器断线	断开通信线	触发软急停
F5	多传感器时延异常	注入 50ms 时延	触发降级控制策略

工程经验：D3 的核心难点不是单一传感器精度，而是多源时延对齐。视觉 100ms + IMU 10ms + 力矩 1ms，融合后整体时延不能超过控制周期（典型 1-2ms），必须做精确时间同步。

---

五、D4 环境交互测试 —— 与物理世界"打交道"

D4 验证机器人在接触式任务（抓取、推、拉、接触）中的能力，是工业和家庭场景落地的关键。

5.1 D4 必测项

测试项	验证目标	通过标准示例
抓取成功率	不同物体/不同姿态	≥ 90%（按物体分类）
抓取力控制	软硬物体适配	鸡蛋不破、瓶身不打滑
滑动检测	抓取后是否滑动	检测率 ≥ 95%，误报 ≤ 5%
接触力突变	突然碰撞响应	< 100ms 响应
推/拉负载	搬运能力	持续推力 ≥ 规格书

5.2 D4 抓取测试矩阵

物体类型	尺寸	重量	表面	姿态
刚性立方体	小/中/大	轻/中/重	光滑/粗糙	6 种姿态
圆柱体	小/中/大	轻/中/重	玻璃/塑料/金属	任意滚动角
易碎物体	鸡蛋	轻	光滑	任意姿态
软物体	毛巾	轻	织物	折叠/展开

---

六、D5 安全边界测试 —— 决不能踩的红线

D5 验证的是机器人对人和自身的安全保护能力，是通过 ISO 13849（功能安全） 和 ISO 10218（工业机器人安全） 认证的核心。

6.1 D5 必测项

测试项	验证目标	关键判据
急停响应	触发急停到完全停止时间	≤ 100 ms
碰撞检测	与人体碰撞时触发保护	检测距离 ≤ 5 cm，响应 ≤ 50 ms
关节限位	关节不超出机械限位	触发软限位 + 硬限位
力矩限制	关节力矩不超过安全值	< 安全阈值（参考 ISO/TS 13863）
通信中断	主控通信丢失时进入安全状态	≤ 50 ms 进入安全状态

6.2 D5 性能等级（PL）要求

安全功能	最低 PL	来源
急停	PL e	ISO 13849-1
碰撞检测	PL d	ISO/TS 13863
力矩限制	PL d	ISO 10218-1
关节限位	PL c	ISO 13849-1

工程提示：安全测试不是"测一次通过就完事"，必须做故障注入下的安全功能退化测试——例如传感器断一根线后，碰撞检测还能不能触发？这才是 ISO 13849 要求的"诊断覆盖率"。

---

七、D6 系统集成测试 —— 让所有维度"协同工作"

D6 验证的是整机在长时间、多任务、复杂环境下的稳定性，包括通信、同步、续航、OTA 等。

6.1 D6 必测项

测试项	验证目标	关键判据
多节点时钟同步	主控+各关节时钟偏差	≤ 1 ms
通信带宽/时延	CAN/EtherCAT 总线负载	带宽利用率 ≤ 70%
续航/温升	持续运行电池/电机温度	续航 ≥ 规格书 80%，电机温升 ≤ 规格书
OTA 升级	远程刷写成功率	成功率 ≥ 99%，断网恢复正常
长时间稳定性	24h 持续运行	无故障、无报警

6.2 D6 OTA 测试用例

用例	场景	通过判据
正常升级	电量 ≥ 50%、网络稳定	升级成功，重启后正常运行
升级中断	升级过程中断网/断电	进入安全状态，恢复后可重试
版本回滚	新版本有 bug	自动/手动回滚到稳定版本
多节点升级	主控+多个关节控制器	协同升级，不出现节点不一致

---

八、6 维测试联动 —— 5 个最常见工程坑

#	坑	跨维度影响	避坑方法
1	D1 力矩噪声没测清楚	传导到 D2 整机抖动、D4 抓取不稳定	D1 第一轮就要做传感器分辨率+温漂专项
2	D2 步态只看仿真	实机一走就抖/跌倒	必须 D1+D2 联合 HIL 测试
3	D3 多传感器时延对齐缺失	整机反应慢、误检漏检	用 PTP/硬件触发做时间同步
4	D5 安全只看触发不测失效	传感器失效后无保护	必须做传感器断线/通信中断的注入测试
5	D6 OTA 不测断网恢复	实机升级卡死	升级前先做断网注入测试

---

九、ISO 10218 / ISO 13849 标准视角

人形机器人作为"与人共融"的机器人，必须满足：

• ISO 10218-1/-2：工业机器人安全要求（协作机器人部分）
• ISO/TS 13863：协作机器人补充指南
• ISO 13849-1：控制系统安全相关部件（PL 等级）
• ISO 21434：汽车网络安全（如果机器人用于车载场景）

测试过程中必须关注：

• 安全机制验证：冗余采样、独立关断路径、故障安全设计
• 故障注入测试：单点故障、潜伏故障、共因失效
• 诊断覆盖率（DC）：用 FMEDA 反推测试用例覆盖度
• 安全响应时间：从故障发生到进入安全状态的时间

PL 等级	单点故障诊断覆盖率	潜伏故障诊断覆盖率
PL b	≥ 60%	≥ 25%
PL c	≥ 80%	≥ 40%
PL d	≥ 90%	≥ 60%
PL e	≥ 99%	≥ 90%

---

十、人形机器人测试的 5 个常见 FAQ

Q1：28 个关节都要单独测吗？还是整机一起测？

A：必须分层测。L1 单关节（D1）测功能，整机台架（D2）测协同，真机环境（D3-D5）测场景。只做整机测，问题定位会非常困难；只做单关节测，又会出现"每个都好，整机不行"的整合问题。

Q2：仿真和实体的差距一般多大？怎么收敛？

A：未建模摩擦+齿隙+温漂时，第一轮仿真-实体误差通常 30%-50%。加入这些非理想因素后，3-4 轮迭代可以压到 10% 以内。关键不是仿真有多精确，而是偏差可量化、可修正。

Q3：感知融合必须用 GPU 吗？小团队怎么起步？

A：早期 D3 可以用纯 CPU + 单目相机起步，先验证视觉检测准确率 ≥ 85%。GPU 加速放到 D2 整机协同测试时再上。优先把多源时延对齐做对，比堆算力重要得多。

Q4：安全测试（ISO 13849）是不是要等所有功能测完才做？

A：不是。安全测试必须贯穿整个研发周期——从 D1 单关节就要考虑"断线后怎么办"，到 D5 整机做完整 PL 等级验证。最后做是补不过来的。

Q5：自研测试团队 vs 外包测试服务，怎么选？

A：D1/D2 是核心能力，建议自研；D3-D6 中专业设备+认证要求的部分（如 D5 ISO 13849 认证、D6 OTA 通信协议一致性）适合通过 ATEMall 等测试平台对接第三方实验室/认证机构，既控制成本又保证合规。

---

你在做人形机器人测试的哪个维度？遇到过最棘手的问题是什么？

A. D1 关节力控噪声/温漂
B. D2 仿真-实机步态偏差
C. D3 多传感器时延对齐
D. D5 ISO 13849 安全认证
E. D6 长时间稳定性/OTA

评论区留言你的选项

---
