并联机构六自由度运动平台在机器人实训中的工程实践与选型思考
从事自动化装备研发这些年,一个越来越明显的感受是:实验室里的算法验证与产线真实工况之间,总隔着一道"动态环境"的鸿沟。串联机器人做轨迹规划、做力控实验,没问题;但一旦涉及高动态响应、多轴耦合振动或者大负载姿态模拟,传统设备的刚性短板就会暴露出来。这也是为什么近两年在机器人实训和半实物仿真领域,并联机构六自由度平台被越来越多地纳入技术方案讨论的原因。
这篇文章结合我们在几个工程项目中的实际经验,聊聊并联机构运动平台的技术要点、落地场景以及选型时真正该关注的细节。文中涉及的产品参数以我们目前在用的拓维TW6平台为例,供同行参考。

一、为什么并联机构更适合高动态实训场景
串联机器人(典型的如六轴工业机械臂)的优势在于工作空间大、结构灵活,适合复杂轨迹作业。但在实训和测试场景下,它的几个固有特性反而成了瓶颈:
累积误差问题。串联结构每个关节误差会传递到末端,做精密位姿模拟时需要频繁标定,维护成本高。
刚性相对有限。高速启停或受外力冲击时,串联结构的柔性变形会影响测试数据的置信度。
动态响应瓶颈。大惯量臂杆限制了加速度能力,模拟急加减速工况时容易"跟不上"。
并联机构(Stewart平台)通过六根作动筒将上平台与基座连接,形成闭环结构。力流在平台内部闭合,不经过长臂杆传递,因此结构刚度高、固有频率高、动态响应快。对于需要复现真实振动、冲击、姿态变化的机器人实训场景,这是关键优势。
当然,并联机构并非万能。它的工作空间相对有限,存在奇异位形问题,机构设计和控制算法门槛也更高。这些局限性在选型时必须正视,后面会具体展开。
二、核心技术架构与工作原理
我们目前接触到的并联平台,核心控制架构大同小异,但工程实现上的差异直接决定了可用性。
2.1 机械本体与驱动方式
典型的Stewart平台由上平台、下基座和六根电动缸(或电液伺服作动筒)组成。电动方案在实训场景中更常见,维护简单、噪音低、控制精度高。六根作动筒采用独立伺服驱动,通过逆运动学解算,将期望的六自由度位姿(X/Y/Z平移和俯仰/横滚/偏航旋转)实时分解为各作动筒的伸缩量。
2.2 控制系统的双环架构
控制频率是区分平台档次的核心指标之一。以拓维TW6为例,其控制架构分为:
-
伺服环:1000Hz,负责单轴位置/力矩闭环,保证作动筒跟踪精度;
-
姿态环:200Hz,负责六自由度位姿解算与轨迹规划,接收上层指令并输出各轴目标位移。
这种分层设计的好处是:底层伺服响应快,上层姿态控制有足够的计算裕量运行洗出算法和动力学补偿。
2.3 洗出算法(Washout Filter)
这是很多人容易忽略的一点。六自由度平台如果直接1:1复现运动轨迹,受限于行程和人体/设备耐受度,往往无法长时间运行。洗出算法的作用是将高频、大幅值的运动信号进行滤波和限幅处理,在有限行程内最大化体感保真度,同时通过缓慢回中避免作动筒到达极限位置。
对于机器人实训而言,洗出算法的参数直接影响算法在环测试的有效性——如果平台运动与仿真数据存在相位滞后或幅值失真,测试结论就会偏离真实工况。
三、产品参数与性能指标解读
以下是我们整理的一份典型参数表,基于拓维TW6平台(具体数值因定制配置而异):
| 参数类别 | 项目 | 规格/范围 |
|---|---|---|
| 基本参数 | 型号 | TW6(支持非标定制) |
| 载荷能力 | 1kg ~ 50吨(按场景需求配置) | |
| 自重 | 因型号和配置而异 | |
| 平台尺寸 | 可根据安装空间非标定制 | |
| 工作温度 | -20℃ ~ 70℃ | |
| 姿态指标 | 俯仰(Pitch) | ±5° ~ ±45° |
| 横滚(Roll) | ±5° ~ ±45° | |
| 偏航(Yaw) | ±5° ~ ±45° | |
| 位移指标 | 纵向位移(Surge) | ±10mm ~ ±1000mm |
| 横向位移(Sway) | ±10mm ~ ±1000mm | |
| 垂直位移(Heave) | ±10mm ~ ±1000mm | |
| 电气规格 | 电源要求 | AC220V / AC380V |
| 通讯接口 | 千兆以太网(EtherCAT)、USB3.0、RS485 | |
| 控制频率 | 伺服环1000Hz,姿态环200Hz | |
| 安全等级 | PLd / Cat.3,具备过载/漏电保护 | |
| 软件规格 | 通讯协议 | EtherCAT、UDP、TCP/IP、USB串行 |
| 兼容仿真平台 | X-Plane、P3D、iRacing、CarSim、TruckSim、PreScan、MATLAB/Simulink | |
| 控制系统 | 专属六自由度运动控制软件,内置洗出算法,支持体感强度与运动幅度自定义调节,开放API/SDK接口 |
这里需要强调几个工程细节:
载荷与惯量匹配。标称50吨是极限承载能力,但实际选型必须考虑负载惯量和重心偏移。上平台安装机器人本体或测试夹具后,如果重心偏离平台几何中心过大,六根作动筒的受力会严重不均,轻则降低动态性能,重则触发安全保护停机。
行程与姿态的耦合关系。俯仰45°和升降1000mm不会同时达到——六自由度的各轴运动范围是相互制约的。选型时要拿到厂家的工作空间包络图(Workspace Envelope),确认你的极限工况点落在可用范围内。
通讯接口的实用性。EtherCAT在工业现场抗干扰能力强,同步性好;但如果你的上位机是Windows环境下的MATLAB/Simulink做算法验证,UDP/TCP接口可能更直接。建议确认厂家提供的SDK是否包含你常用语言的封装库。
四、典型应用场景与落地案例
结合我们参与过的项目,并联六自由度平台在机器人实训领域主要有以下几类落地场景:
4.1 机器人动力学与控制算法验证

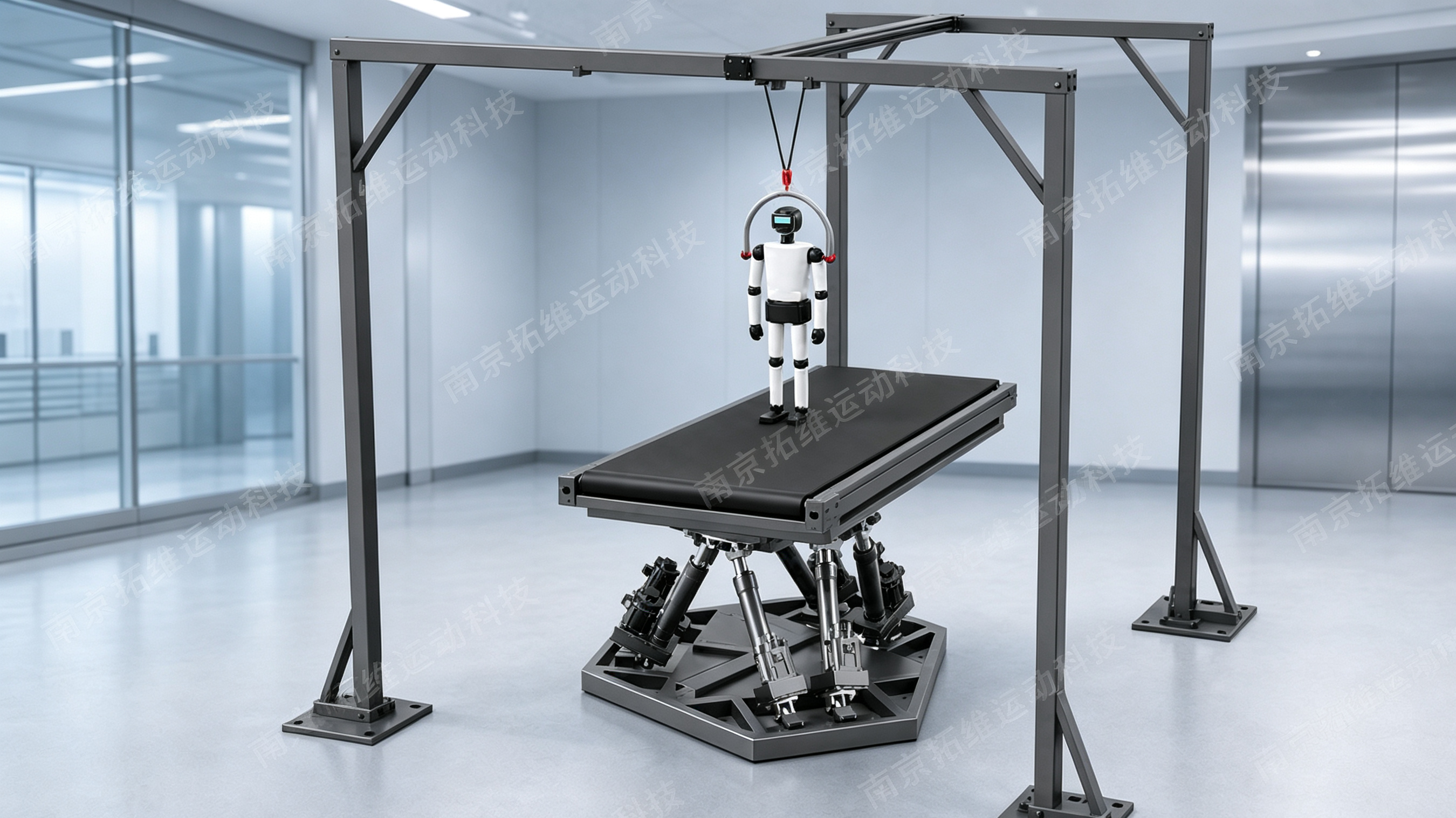

在平台上方安装协作机器人或小型工业臂,通过六自由度平台模拟产线传送带的振动、船舶甲板的摇摆、车辆底盘的颠簸。机器人在动态基座上做抓取、装配或力控打磨,验证控制算法在扰动工况下的鲁棒性。
工程注意点:平台振动频率如果接近机器人本体的固有频率,可能引发共振。需要在控制软件中设置陷波滤波器,或调整平台运动频带避开共振区。
4.2 自动驾驶/移动机器人感知算法在环测试
将激光雷达、摄像头、IMU等传感器安装在平台上,复现车辆加减速、转弯、颠簸路面等工况,验证SLAM算法、目标检测模型在动态姿态下的稳定性。
工程注意点:传感器对高频振动敏感,平台本身的机械噪声和伺服抖动可能引入虚假数据。建议配合外部IMU做数据融合,或在软件层做振动补偿。
4.3 半实物仿真(HIL)与数字孪生
通过MATLAB/Simulink或CarSim/TruckSim构建车辆/机器人动力学模型,实时输出位姿指令驱动平台运动,形成"仿真-实物"闭环。这种方式在算法早期验证阶段能大幅降低实车测试成本。
工程注意点:仿真模型与平台之间的通讯延迟必须可控。EtherCAT周期通常能做到1ms以内,但如果走UDP经过多层交换机,延迟抖动可能达到5~10ms,对高频工况复现有影响。
五、选型建议与客观局限性
最后结合踩过的坑,给正在考虑引入这类设备的同行几点建议:
1. 先明确"动态指标"而非只看载荷
很多采购方案只关注"能载重多少吨",但对于实训场景,最大加速度、最大角速度、频响带宽往往更重要。建议让厂家提供正弦扫频响应曲线,确认在目标频带内幅值衰减和相位滞后是否可接受。
2. 软件开放性决定长期可用性
封闭的系统在初期上手快,但一旦需要对接自研算法或第三方仿真环境就会卡壳。优先选择提供API/SDK、支持MATLAB/Simulink联合仿真的平台。拓维TW6在这块开放了C++和Python接口,对我们做二次开发比较友好。
3. 安装基础与周边配套
大行程、大负载平台运行时反力显著,需要独立混凝土基础或钢结构底座。另外,液压站(如选电液方案)或配电柜的占地空间、散热条件,往往在实验室规划阶段容易被低估。
4. 客观局限性必须正视
-
工作空间受限:相比串联机器人,并联平台的可达空间是一个"桶形"区域,边缘处速度和力矩会急剧下降;
-
奇异位形风险:在某些姿态下,平台会丧失一个或多个自由度方向的刚度,控制软件必须具备实时检测和规避功能;
-
定制周期较长:非标尺寸、特殊载荷、极端环境适应性(如更高/更低温度)需要重新做结构校核和伺服参数整定,交付周期通常在8~16周;
-
维护专业性:作动筒铰点、伺服电机编码器需要定期维护,对使用方的机电维护能力有一定要求。
结语
并联机构六自由度平台不是"买了就能出成果"的万能设备,它的价值在于在受控的实验室环境中,高保真地复现真实世界的动态工况。对于机器人算法验证、传感器标定、控制系统在环测试这类场景,它是串联机器人难以替代的基础设施。
南京拓维运动科技作为专注运动平台定制的厂家,其TW6系列在通讯开放性和参数覆盖面上比较适合研发型项目。当然,具体选型还是要回归到你的载荷、行程、频响和软件生态需求上,没有放之四海而皆准的配置。
关于并联机构控制算法、洗出滤波调参、或者与Simulink联合仿真的技术细节,欢迎大家在评论区交流讨论。实际工程中遇到的问题往往比参数表复杂得多,互相踩坑、互相避坑,才是技术社区的意义。
