三、抗电磁干扰设计：电机屏蔽改造方案

（一）电机屏蔽改造方案框架

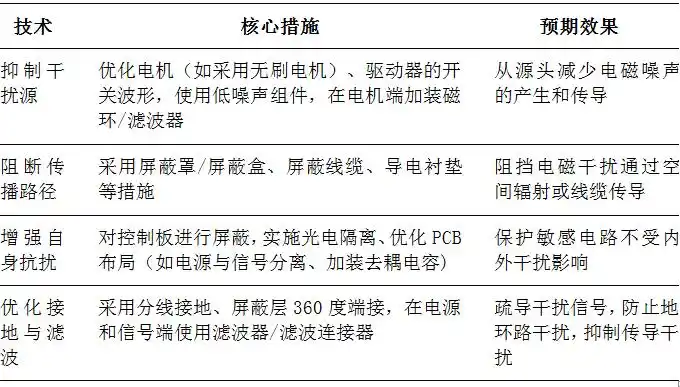

电机屏蔽改造方案框架

（二）屏蔽与隔离的实施要点

在机器人这样的紧凑移动平台上，屏蔽与隔离措施需要特别精细：

1. 关键部件屏蔽：对电机驱动器、主控制器等核心部件，可采用定制金属屏蔽罩（如专利CN219576804U中的屏蔽盒设计），将干扰源或敏感电路包围起来。屏蔽罩应与电路板的地良好连接。

2. 线缆处理：电机动力线是主要辐射源，应采用双层屏蔽电缆（铝箔+编织网)。屏蔽层连接处务必使用屏蔽压接装置或金属屏蔽插头，实现与连接器外壳的360度端接，避免"猪尾巴"式接线导致屏蔽效能骤降。

3. 结构保证屏蔽连续性：机箱或屏蔽体的非永久性接缝可使用导电橡胶条等导电衬垫，通风孔可设计成蜂窝状，以确保屏蔽的完整性。

（三）总结：系统级电磁兼容设计

1. 分区与隔离设计：

• 强弱电分离：在PCB和线束布局上，将电机驱动等大电流的功率地 与控制传感器的信号地严格分开，最后通过星型接地或单点连接。

• 数字与模拟隔离：模拟和数字电路分区设计，并使用光电隔离器或数字隔离器（性能优于传统光耦）处理跨越隔离区的信号。

2. 电源完整性：

为控制板上的每个集成电路配备去耦电容，且电容应尽量靠近芯片电源引脚-10。控制器可采用隔离的模块电源。

3. 小结

综合来看，一个针对机器人的电机系统电磁兼容改造，可以遵循"源头抑制 - 路径阻断 - 敏感保护"的思路，并特别注意：

• 电机与驱动器优选：优先选择电磁兼容性能有优化设计的电机和驱动器。

• 屏蔽完整性：确保屏蔽体的导电连续性-6，所有接口、开孔和接缝都妥善处理。

• 接地与滤波并重：良好的接地系统和恰当的滤波，是屏蔽措施有效发挥作用的基石。

四、晶圆搬运机器人的防振动脚掌设计

这是一个在半导体制造中至关重要且极具挑战性的工程问题。晶圆搬运机器人的脚掌设计，直接关系到晶圆在高速运动下的定位精度和免受微观损伤的能力。

（一）晶圆搬运机器人防振动脚掌设计

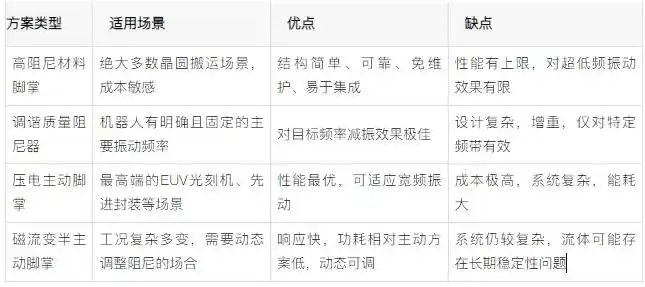

晶圆搬运机器人防振动脚掌设计

（二）深层技术解析与方案构想

防振动脚掌的设计是一个系统工程，远不止是“加个垫子”那么简单。以下是基于上述方向的深入探讨和具体方案构想：

1. 被动减振方案

这是最基础、最可靠且应用最广的方案，核心在于通过材料和结构设计来耗散能量。

1）高阻尼复合材料：

• 理念：使用特制的高分子聚合物或复合阻尼材料（如聚氨酯基复合材料、含有纳米颗粒的粘弹性材料）作为脚掌的接触层或内部夹层。

• 原理：这些材料在受到周期性应力时，其分子链会发生内摩擦，将机械动能转化为热能，从而迅速衰减振动。

• 要求：材料必须具有低释气性 以满足洁净室要求，并通常需要具备静电消散（ESD） 能力。

2）结构化阻尼器

• 理念：借鉴精密仪器隔振平台的设计，在脚掌内部集成微型的粘滞阻尼器或调谐质量阻尼器。

• 原理：①粘滞阻尼器：通过硅油等阻尼流体在微型腔体内的往复流动产生阻力来耗能。②调谐质量阻尼器：在脚掌内部嵌入一个弹性支撑的“质量块-弹簧”系统，并将其共振频率调谐到机器人主要振动频率上。当主体振动时，质量块会产生一个反向作用力，大幅削弱特定频率的振动峰值。

• 优势：目标明确，对特定频率的减振效果极佳。

2. 主动/半主动减振方案

这是面向未来的更高阶解决方案，适用于对振动抑制有极致要求的场景。

1）压电智能脚掌：

• 原理：传感器实时监测脚掌的振动，控制系统在毫秒级内计算出所需的反向力，并驱动压电作动器产生精确的微小形变，主动“顶住”传来的振动，实现动态抵消。

• 挑战：成本高，控制系统复杂，需要强大的实时算法支持。

2）磁流变/电流变流体脚掌：

• 理念：这是一种半主动方案。脚掌作为一个密闭腔体，内部充满磁流变流体。

• 原理：这种流体在外加磁场作用下，能在毫秒内从液态变为半固态，且其粘度和剪切强度随磁场连续、可逆地变化。通过传感器感知振动，并实时调整电磁线圈的电流，就能改变流体的阻尼特性，使脚掌“变软”或“变硬”，以适应不同的振动工况。

3. 仿生结构与整体协同设计

研究猫、鸟等动物脚掌的缓冲机制，设计具有类似多层次、梯度模量的仿生结构。例如，外部坚硬耐磨，内部柔软多孔，实现冲击能量的逐级吸收。

防振动脚掌不能孤立工作。它必须与机器人的运动规划算法紧密结合。通过设计平滑的S型加减速曲线，从源头上最大限度地减少刚性冲击。先进的机器人会通过前馈控制，在电机执行运动前就预测并补偿可能产生的振动。

（三）总结与方案选型建议

1. 小结

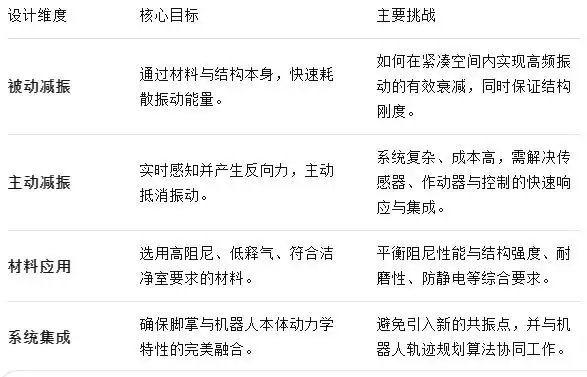

晶圆搬运机器人的防振动脚掌设计小结

2. 方案选型建议：

对于大多数实际应用，“高阻尼复合材料 + 优化运动轨迹” 的组合是最经济实用的起点。如果在此基础之上仍有无法满足的振动指标，再考虑引入结构化机械阻尼器进行针对性补强。而主动/半主动方案则是解决顶级难题的“终极武器”，需根据实际性能需求和预算进行权衡。
