1.引言

       三维点云配准是将不同视角、不同时刻采集得到的两组三维点云数据变换到同一坐标系下，实现模型空间对齐的核心技术，广泛应用于三维重建、逆向工程、机器人感知、自动驾驶、文物数字化保护等领域。迭代最近点算法（Iterative Closest Point，ICP）是经典的刚性点云配准算法，在完成粗配准提供初始位姿的前提下，能够实现两组点云的精细配准，求解出最优旋转矩阵与平移向量，最小化源点云经过刚体变换后与目标点云之间的误差。ICP属于迭代优化算法，不断更新对应点对与刚体变换矩阵，直到满足收敛条件，完成点云精细对齐。

2.ICP算法基本原理

ICP算法的思想如下：

如果我们知道两幅点云上点的对应关系，那么我们可以用Least Squares来求解刚性变换T中的R , t 参数；

怎么知道点的对应关系呢？如果我们已经知道了一个大概靠谱的R , t参数，那么我们可以通过贪心的方式找两幅点云上点的对应关系（直接找距离最近的点作为对应点）。

ICP具体原理如下：

刚性变换下源点的变换关系表达式：

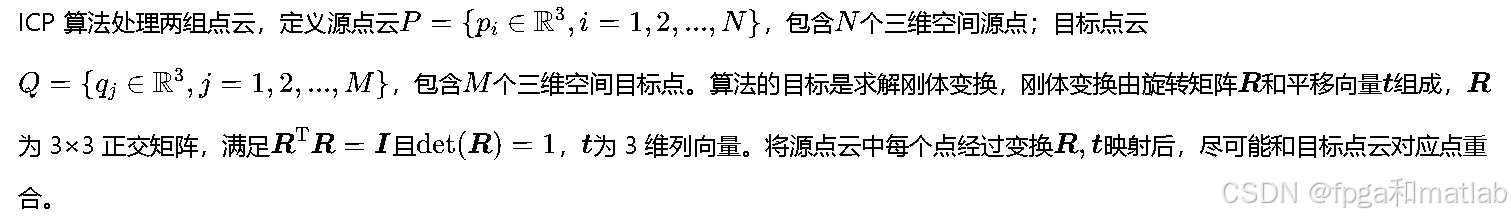

ICP算法本质是最小二乘迭代求解过程，构造目标函数为变换后源点与目标点对应点的欧氏距离平方和，最小化该代价函数，得到最优刚体变换参数。代价函数表达式：

       式中qi为pi在目标点云中搜索得到的最近点，||*||代表向量的L2‑范数，也就是三维空间欧氏距离。算法分为两大核心阶段：第一阶段对应点搜索，为每一个源点在目标点云中寻找空间距离最近的点建立匹配点对；第二阶段基于已经建立的对应点对，求解最优旋转矩阵和平移向量，最小化上述误差函数。循环交替执行两个阶段，每一轮迭代更新对应点集合与刚体变换，直到误差变化小于阈值或者迭代次数达到上限，算法收敛，输出最终配准变换矩阵。

       ICP算法存在使用前提，需要粗配准提供较好的初始位姿，如果两组点云初始位置偏差过大，算法容易收敛到局部最优解，无法得到全局最优配准结果。标 ICP只处理刚性变换，只解决旋转和平移，不支持缩放、形变等非刚性形变场景。

3.核心MATLAB程序

function [error,Reallignedsource]=ICPmanu_allign2(target,source)

[IDX1(:,1),IDX1(:,2)]=knnsearch(target,source);
[IDX2(:,1),IDX2(:,2)]=knnsearch(source,target);
IDX1(:,3)=1:length(source(:,1));
IDX2(:,3)=1:length(target(:,1));

SES = [1:0.05:2];
ERR = [];
for i = 1:length(SES)
    K = SES(i);

    m1=mean(IDX1(:,2));
    s1=std(IDX1(:,2));
    IDX1=IDX1(IDX1(:,2)<(m1+K*s1),:);

    m2=mean(IDX2(:,2));
    s2=std(IDX2(:,2));
    IDX2=IDX2(IDX2(:,2)<(m2+K*s2),:);

    Datasetsource=vertcat(source(IDX1(:,3),:),source(IDX2(:,1),:));
    Datasettarget=vertcat(target(IDX1(:,1),:),target(IDX2(:,3),:));

    [error,Reallignedsource,transform] = procrustes(Datasettarget,Datasetsource);
    ERR = [ERR,error];
    Reallignedsource=transform.b*source*transform.T+repmat(transform.c(1,1:3),size(source,1),1);
end

[V,I] = min(ERR);
Kbest = SES(I);
clear IDX1 IDX2 m1 s1 m2 s2 Datasetsource Datasettarget error Reallignedsource transform Reallignedsource

[IDX1(:,1),IDX1(:,2)]=knnsearch(target,source);
[IDX2(:,1),IDX2(:,2)]=knnsearch(source,target);
IDX1(:,3)=1:length(source(:,1));
IDX2(:,3)=1:length(target(:,1));
m1=mean(IDX1(:,2));
s1=std(IDX1(:,2));
IDX1=IDX1(IDX1(:,2)<(m1+Kbest*s1),:);

m2=mean(IDX2(:,2));
s2=std(IDX2(:,2));
IDX2=IDX2(IDX2(:,2)<(m2+Kbest*s2),:);

Datasetsource=vertcat(source(IDX1(:,3),:),source(IDX2(:,1),:));
Datasettarget=vertcat(target(IDX1(:,1),:),target(IDX2(:,3),:));

[error,Reallignedsource,transform] = procrustes(Datasettarget,Datasetsource);

Reallignedsource=transform.b*source*transform.T+repmat(transform.c(1,1:3),size(source,1),1);A19-12

4.仿真结论

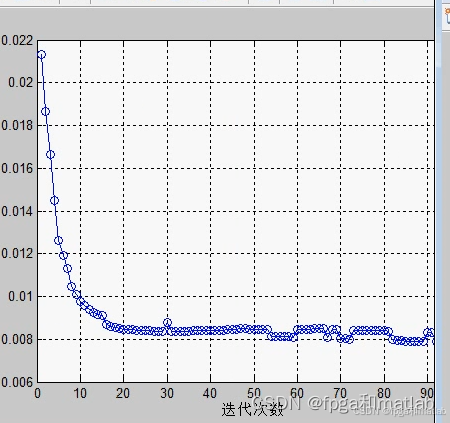

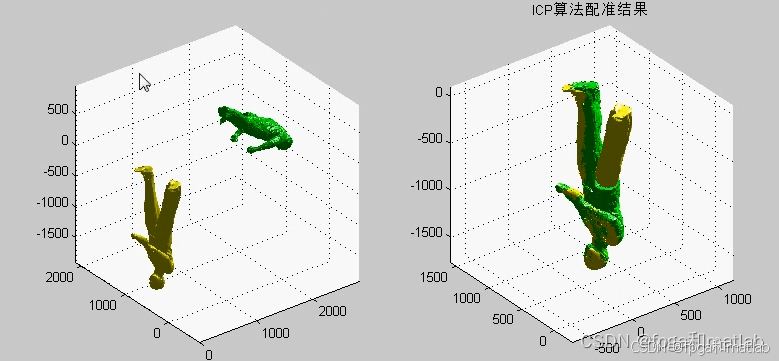

matlab仿真结果如下图所示：
