从零开发 EtherCAT 主站（一）：EtherCAT 为什么能成为工业实时通信的主流？

前言

随着工业自动化不断向智能制造、高精度运动控制和多轴协同方向发展，传统现场总线已经逐渐难以满足越来越高的实时性要求。尤其是在机器人、数控机床、半导体设备、新能源装备等领域，一个控制器往往需要同时管理几十甚至上百个从站设备，并且要求数据能够在毫秒甚至微秒级完成同步。

如果你之前开发过 CAN/CAN FD、CANopen、Modbus 等通信协议，那么学习 EtherCAT 会更加容易，因为它们都是工业通信的重要组成部分。但当你真正接触 EtherCAT 后，会发现它的设计理念与传统总线有着本质区别。

本系列文章将基于 SOEM（Simple Open EtherCAT Master）+ Qt，从零开发一个完整的 EtherCAT 主站软件，包括：

EtherCAT 协议原理
SOEM 框架源码分析
PDO 实时通信
SDO 参数读写
FoE 固件升级
Qt 主站软件开发
完整项目实战

作为系列第一篇，我们先回答一个最基础的问题：

EtherCAT 为什么能够成为工业实时通信领域的主流协议？

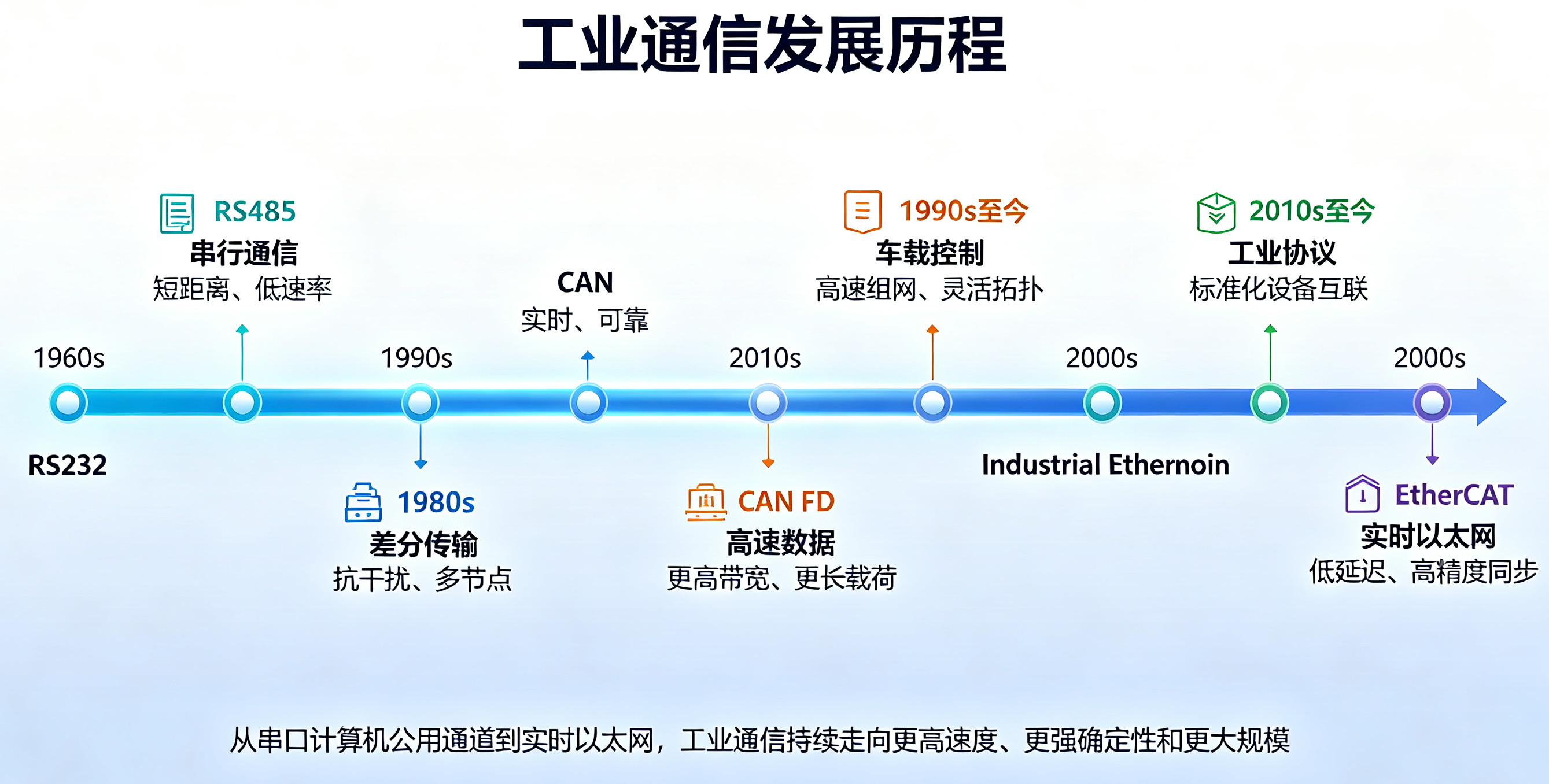

一、工业现场总线的发展历程

工业通信的发展并不是一蹴而就，而是随着工业自动化需求不断提升逐渐演进的。

1.1 第一代：串口通信时代

早期工业设备主要采用 RS232 和 RS485 进行通信。

它们具有结构简单、成本低、传输距离远等优点，因此广泛应用于 PLC、仪器仪表以及工业控制设备。

但随着设备数量不断增加，它们的缺点也越来越明显：

通信速率较低；
扩展能力有限；
多节点管理复杂；
实时性能不足。

因此，仅依靠串口通信已经无法满足现代工业控制需求。

1.2 第二代：现场总线时代

随后，工业领域迎来了现场总线的发展阶段。

典型协议包括：

CAN
CAN FD
CANopen
Profibus
DeviceNet

这一阶段最大的特点就是支持多节点总线通信。

例如 CAN 总线，通过消息仲裁机制让多个节点共享一条总线，大大降低了布线成本，同时具有较高的可靠性。

不过，当系统开始出现以下需求时，传统现场总线逐渐暴露出性能瓶颈：

数十个伺服同时控制；
上百个 IO 点实时刷新；
多轴同步控制；
亚毫秒级通信周期。

1.3 第三代：工业实时以太网时代

为了兼顾 高带宽 与 高实时性，工业通信逐渐进入实时以太网时代。

典型协议包括：

EtherCAT
PROFINET
EtherNet/IP
POWERLINK
SERCOS III

其中，EtherCAT 由于采用了完全不同的数据处理方式，在运动控制领域逐渐成为主流解决方案。

在这里插入图片描述

二、为什么普通 Ethernet 无法满足工业实时控制？

很多初学者都会产生一个疑问：

EtherCAT 本质上也是 Ethernet，它为什么还需要设计一套新的协议？

答案其实很简单：

普通 Ethernet 并不是为实时控制而设计的。

2.1 普通 Ethernet 的通信方式

假设主站需要向多个从站发送控制命令。

传统 Ethernet 的通信流程通常如下：

Master
 │
 ├── Frame → Slave1
 ├── Frame → Slave2
 ├── Frame → Slave3
 ├── ...
 └── Frame → SlaveN

每一个设备都需要单独发送一个数据帧。

随着从站数量不断增加：

Frame 数量越来越多；
CPU 处理负担越来越大；
网络带宽不断被占用；
通信周期越来越长。

因此，很难满足高实时控制需求。

2.2 普通交换机也会带来延迟

普通 Ethernet 网络中的交换机需要经历：

接收完整数据帧；
解析 MAC 地址；
查找转发表；
再重新发送。

整个过程都会引入一定延迟。

对于普通办公网络来说，这点延迟几乎可以忽略。

但对于 250μs、125μs 甚至更短周期 的运动控制系统来说，这种延迟已经无法接受。

三、EtherCAT 为什么这么快？

EtherCAT 最大的创新就在于一句话：

数据帧经过从站时，从站即可完成数据读写，而无需等待整个数据帧接收完成。

这就是著名的 On-The-Fly（边经过边处理） 技术。

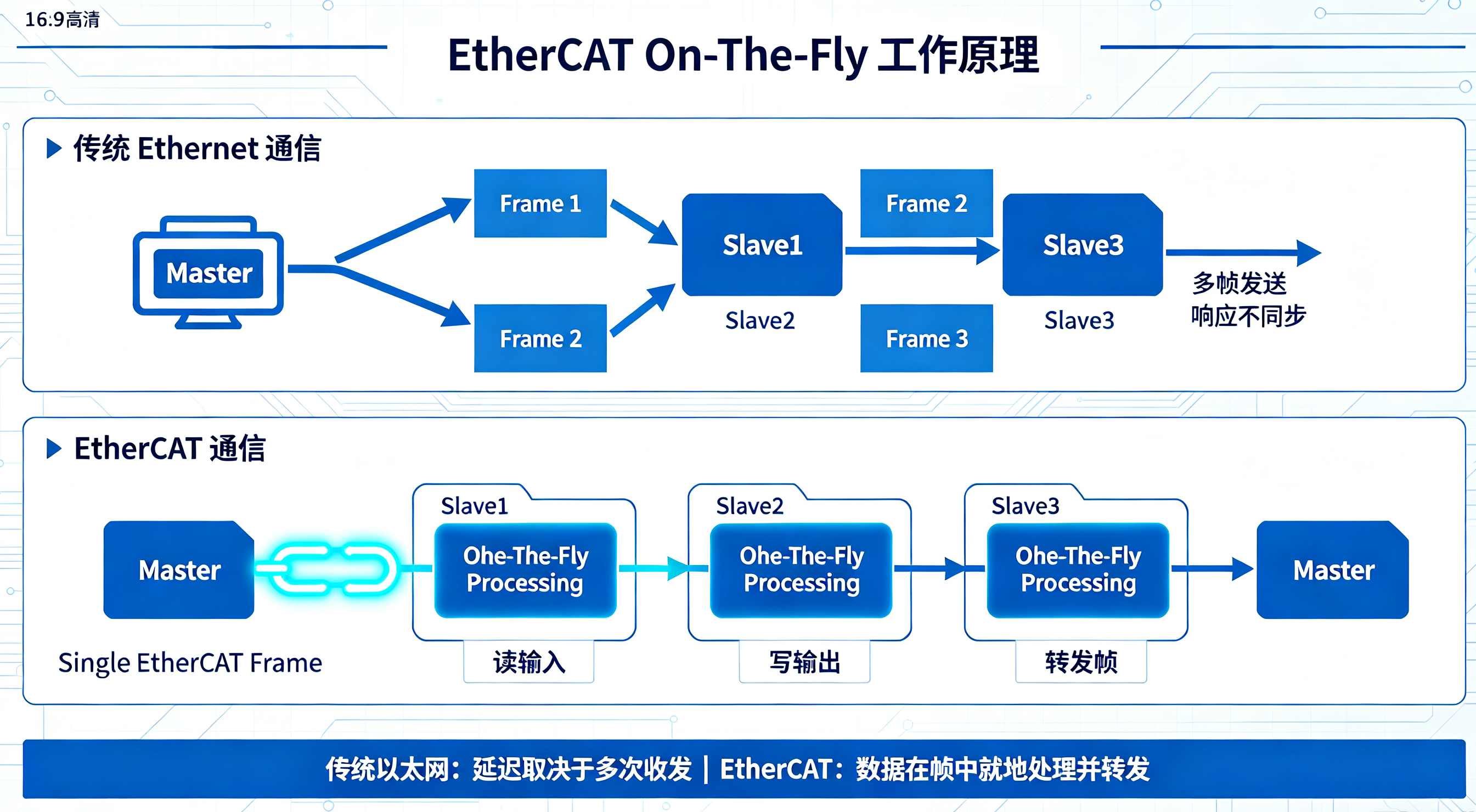

3.1 什么是 On-The-Fly？

传统 Ethernet：

接收完整数据帧
        ↓
CPU 解析数据
        ↓
重新发送数据帧

EtherCAT：

数据帧进入 ESC
        ↓
读取属于自己的数据
        ↓
写入返回数据
        ↓
立即继续转发

整个过程由 EtherCAT Slave Controller（ESC） 在硬件层完成。

CPU 几乎无需参与实时数据交换。

这也是 EtherCAT 能够实现极低通信延迟的重要原因。

3.2 一个数据帧控制整个网络

传统 Ethernet：

Master

├── Frame1 → Slave1

├── Frame2 → Slave2

├── Frame3 → Slave3

└── ...

EtherCAT：

Master
        │
        ▼
一个 EtherCAT Frame
        │
        ▼
Slave1
        │
        ▼
Slave2
        │
        ▼
Slave3
        │
       ...
        │
        ▼
返回 Master

整个网络的数据交换通常只需要一个 EtherCAT Frame。

相比传统 Ethernet，大大减少了通信开销。

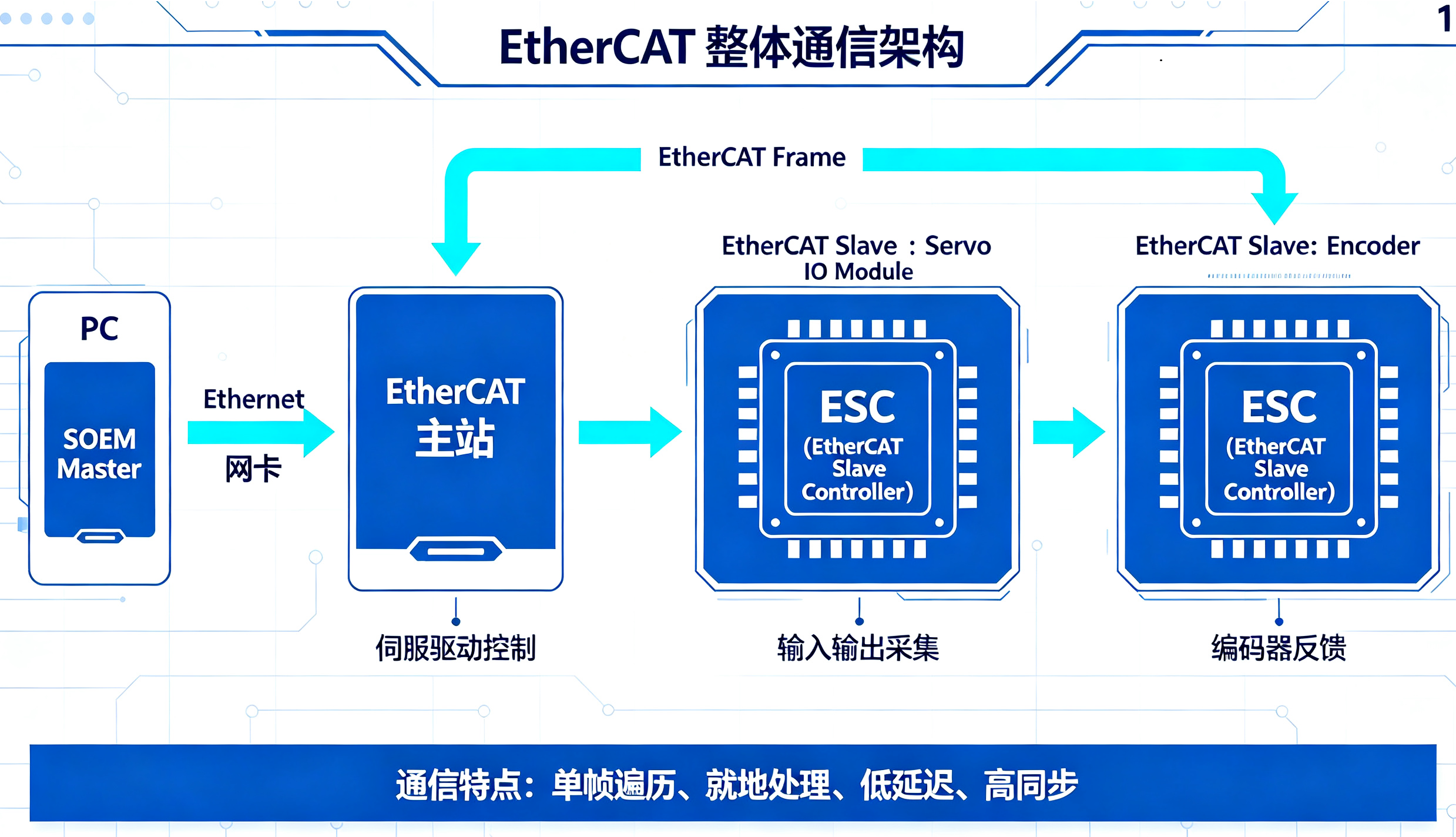

3.3 ESC 是 EtherCAT 的核心

EtherCAT 从站内部都会集成一个 ESC（EtherCAT Slave Controller）。

ESC 的主要职责包括：

识别属于自己的数据；
修改返回数据；
转发数据帧；
管理 Mailbox；
管理同步管理器（SyncManager）；
管理 FMMU 映射。

可以说，ESC 才是真正实现 EtherCAT 高实时性的核心硬件。

在这里插入图片描述

四、EtherCAT 的实时性到底来自哪里？

很多资料都会说：

EtherCAT 实时性高。

但真正的原因其实来自多个方面。

4.1 全双工 Ethernet

EtherCAT 使用标准 100 Mbps 全双工以太网。

相比传统总线：

带宽更高；
不需要总线仲裁；
不存在节点竞争发送的问题。

4.2 硬件直接完成数据交换

传统通信：

PHY
 ↓
MAC
 ↓
CPU
 ↓
协议栈
 ↓
应用程序

EtherCAT：

PHY
 ↓
ESC
 ↓
DPRAM

实时数据无需经过复杂的软件协议栈，因此能够获得更低延迟。

4.3 Working Counter（WKC）

EtherCAT 数据报中包含 Working Counter（WKC）。

每经过一个成功处理数据报的从站，WKC 都会增加。

最终主站只需要检查 WKC 是否符合预期，就能够快速判断：

是否所有从站都正常工作；
是否存在掉线设备；
是否发生通信异常。

这一机制相比逐个查询设备状态更加高效。

后续我们会专门用一篇文章详细介绍 WKC 的工作原理。

五、EtherCAT 与 CAN/CAN FD 有什么区别？

很多嵌入式开发工程师都是从 CAN 开始接触工业通信，因此这里做一个简单对比。

对比项目	CAN/CAN FD	EtherCAT
通信介质	CAN 总线	标准以太网
最大速率	CAN 1 Mbps；CAN FD 数据段最高可达数 Mbps	100 Mbps 全双工
通信方式	广播 + 仲裁	主站统一调度
数据交换	多帧通信	单帧遍历所有从站
多轴同步能力	一般	非常优秀
典型应用	汽车电子、分布式控制	工业自动化、机器人、运动控制

需要注意的是，两者并不是竞争关系，而是面向不同应用场景：

CAN/CAN FD 更适合成本敏感、节点较少的控制系统。
EtherCAT 更适合高实时、高同步、高性能的工业自动化设备。

六、总结

通过本文，我们了解了 EtherCAT 成为工业实时通信主流的原因，可以总结为以下几点：

工业自动化的发展推动了工业实时以太网的普及。
EtherCAT 采用 On-The-Fly 技术，实现数据帧边经过边处理。
ESC 硬件负责实时数据交换，大幅降低 CPU 负担。
一个 EtherCAT Frame 即可完成整个网络的数据交换，提高了通信效率。
Working Counter（WKC）进一步保证了通信可靠性。

当然，这只是认识 EtherCAT 的第一步。

很多读者可能还会产生新的疑问：

EtherCAT 数据帧到底长什么样？
一个 Frame 中包含哪些内容？
什么是 Datagram？
主站又是如何知道每个从站的数据位置？

这些问题，我们将在下一篇文章中继续深入分析。

系列文章导航

章节	标题	状态
第一篇	EtherCAT 为什么能成为工业实时通信的主流	✔
第二篇	EtherCAT 通信原理详解，数据为什么能"边经过边处理"？	待更新
第三篇	EtherCAT 状态机（ESM）完整解析	待更新
第四篇	PDO、Mailbox、CoE、FoE 到底是什么？	待更新
