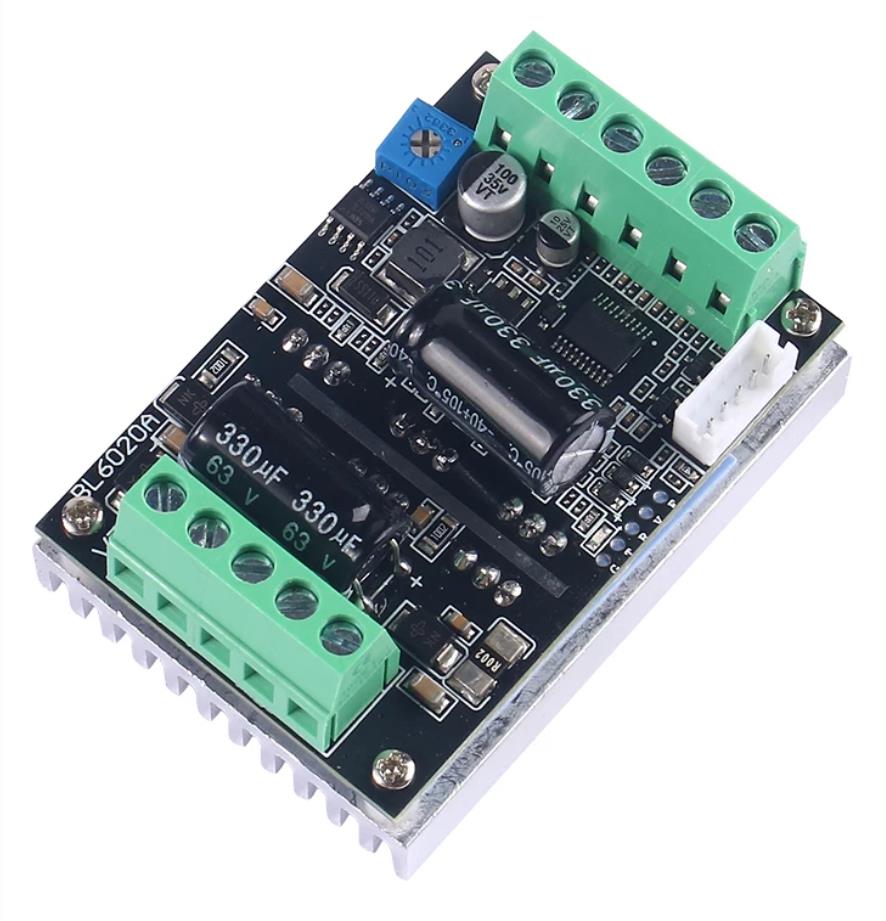

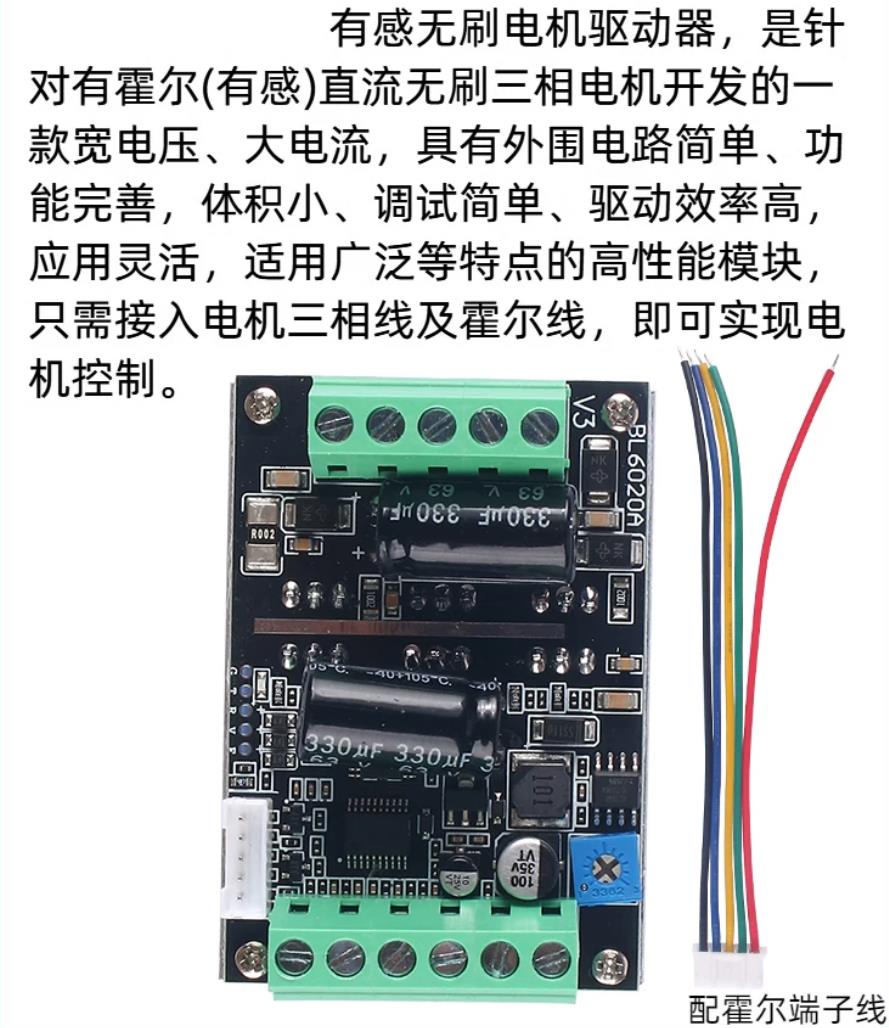

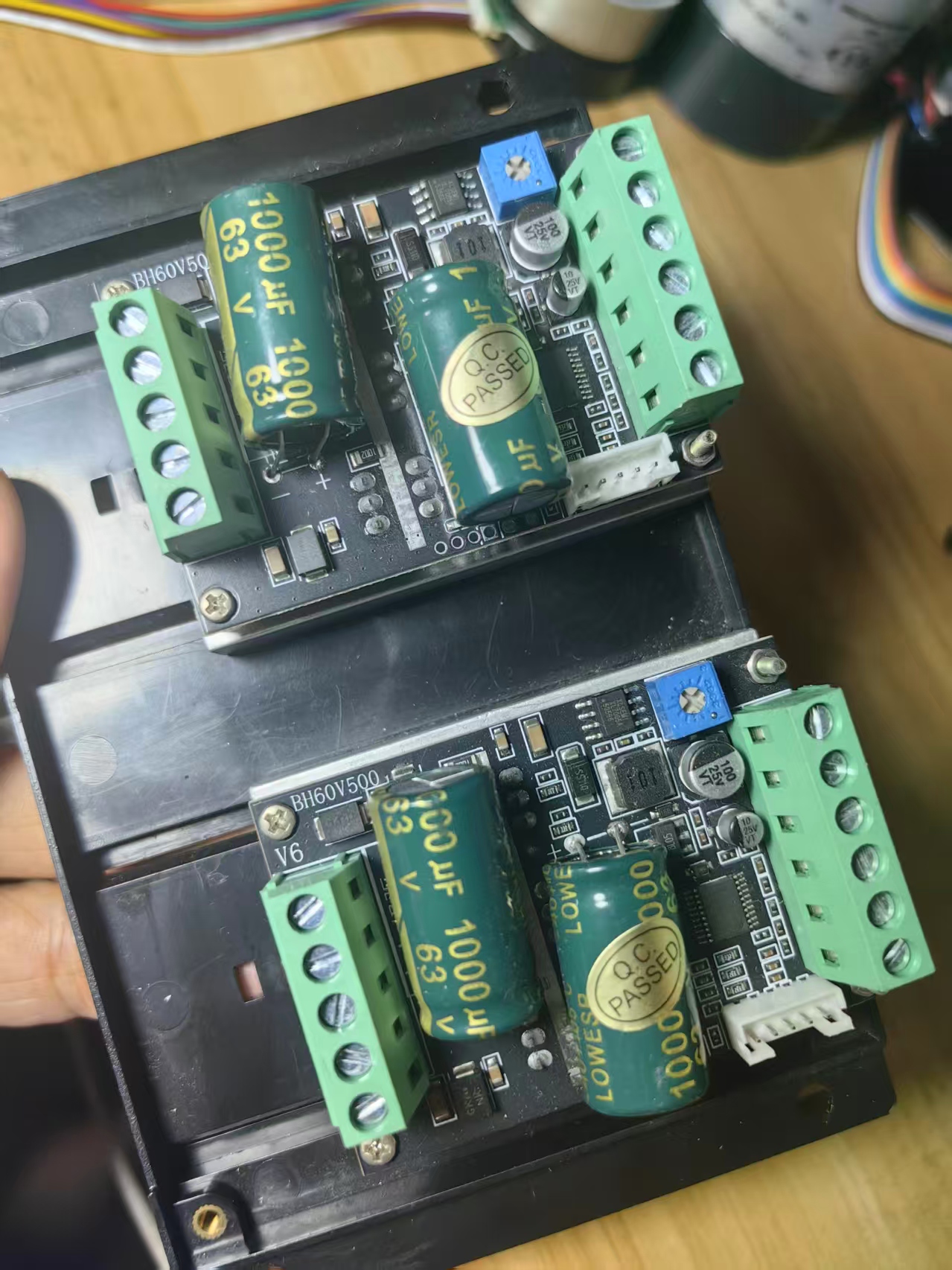

BL6020A 500W 有霍尔无刷电机驱动板

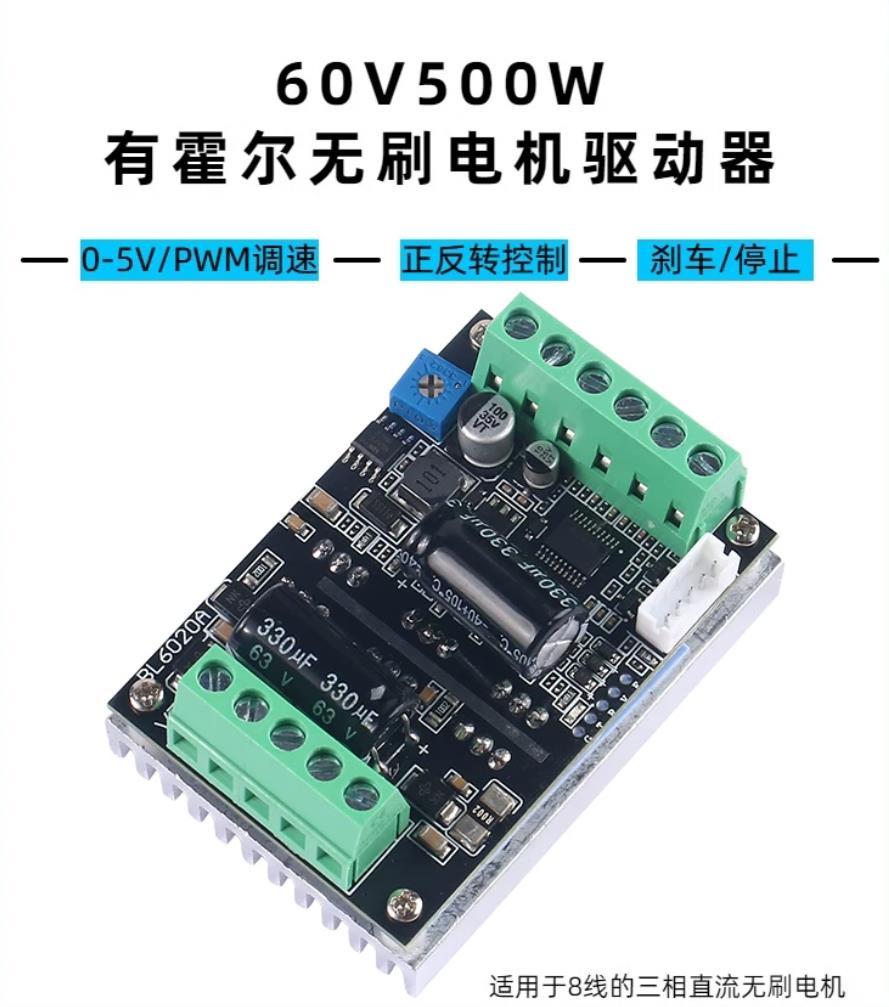

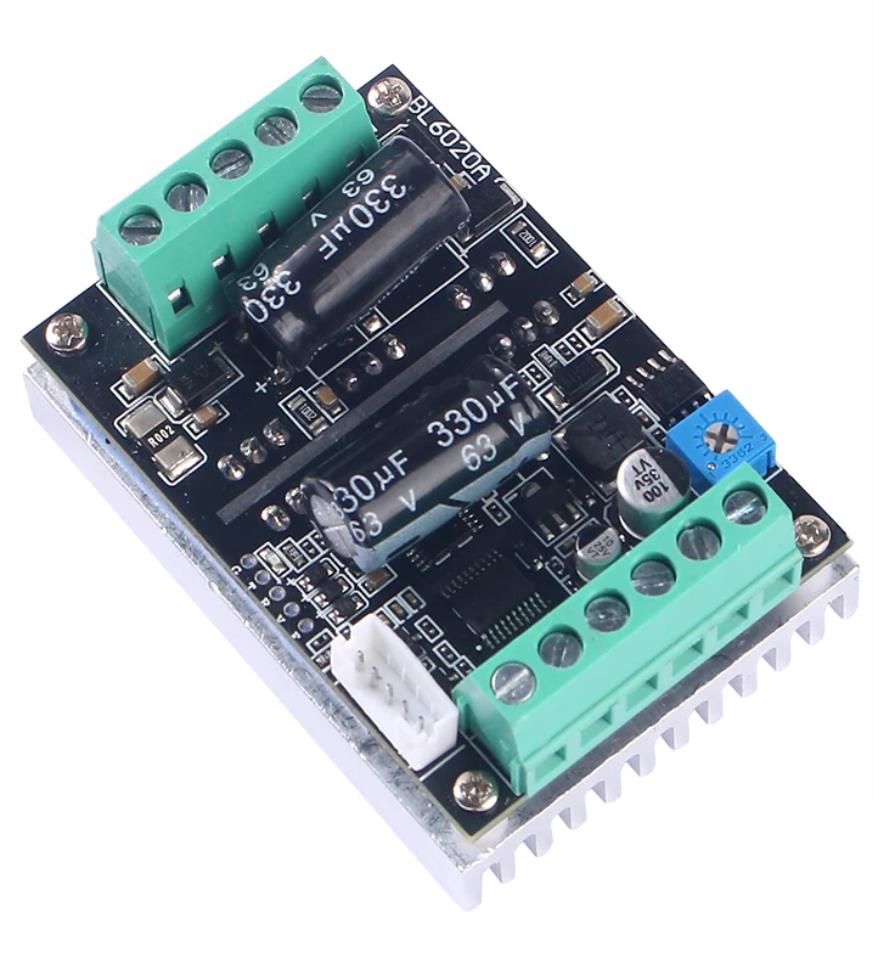

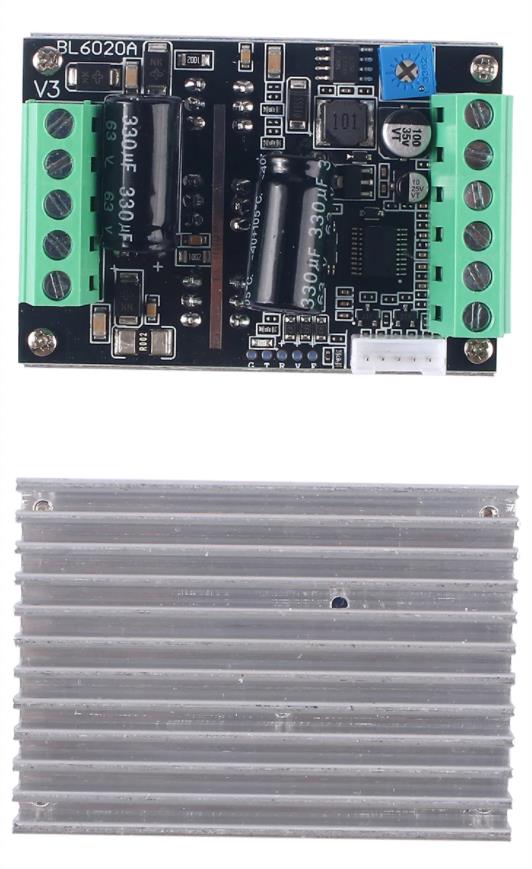

BL6020A 是一款有感（带霍尔）三相直流无刷电机驱动器，黑版大功率型号，支持最高 60V 供电，功率 500W，专门驱动 8 线带霍尔 BLDC 无刷电机。板载散热铝片，功率余量充足，支持电位器本地调速、0‑5V 模拟电压调速、PWM 调速，具备正反转、硬件刹车功能，可外接单片机、Arduino、ESP32 实现自动化控制，广泛用于 DIY 小车、工业改装、模型设备、小型动力机构。

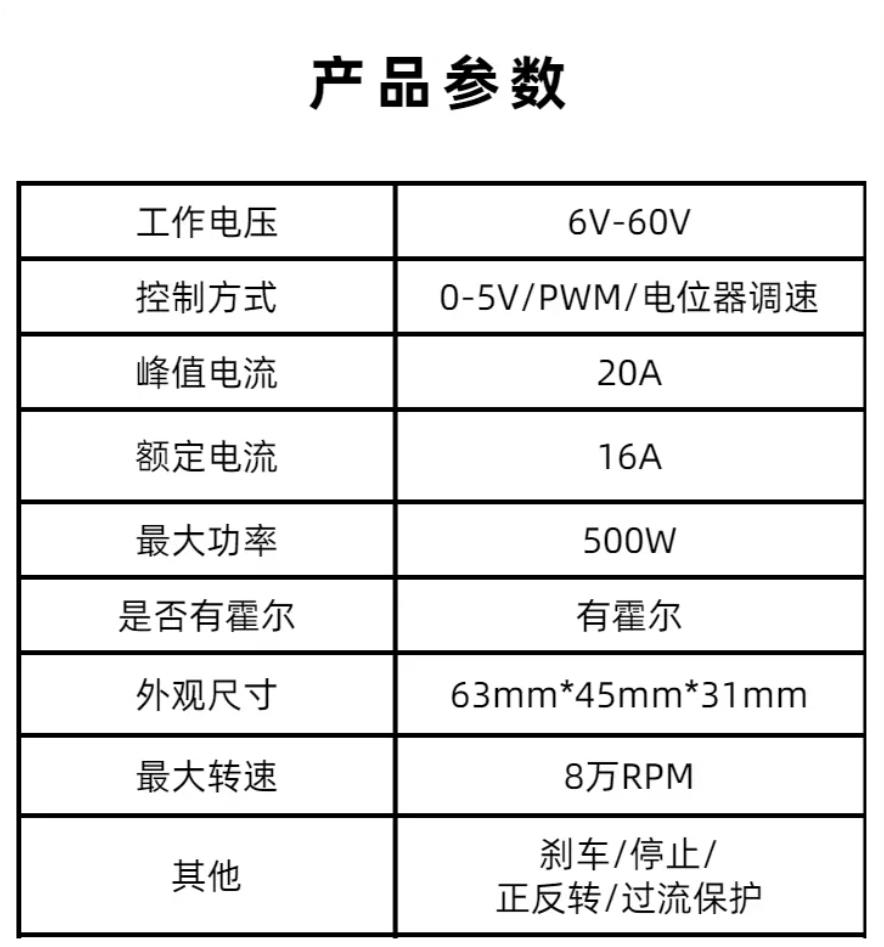

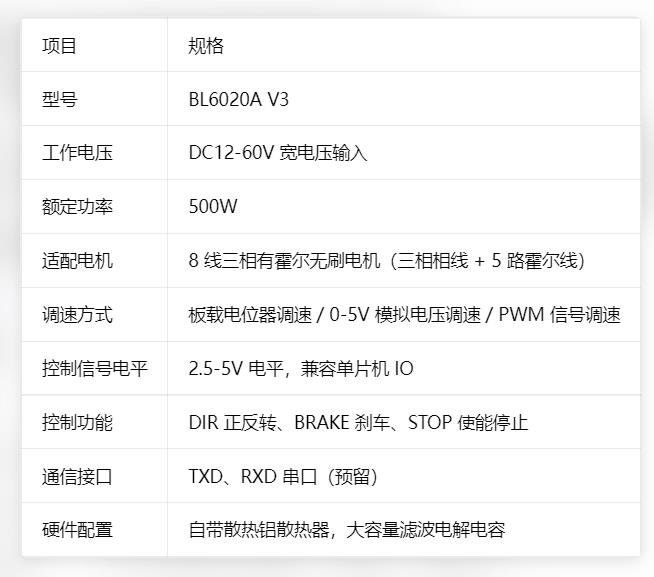

1、核心电气参数

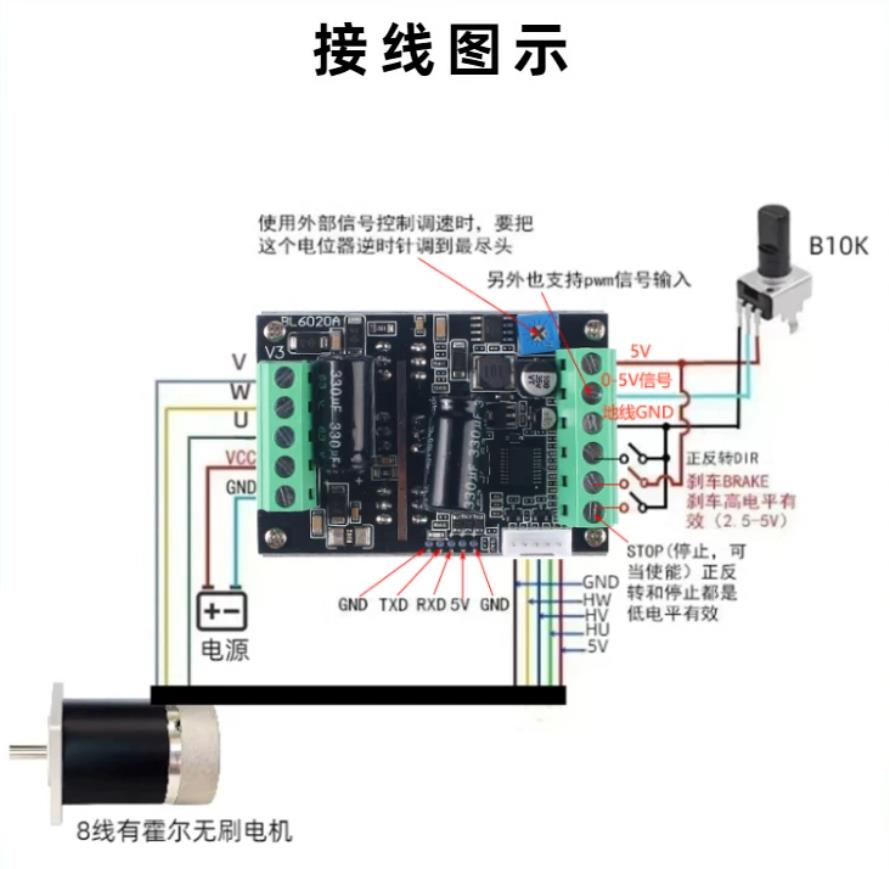

2、端子与接线说明

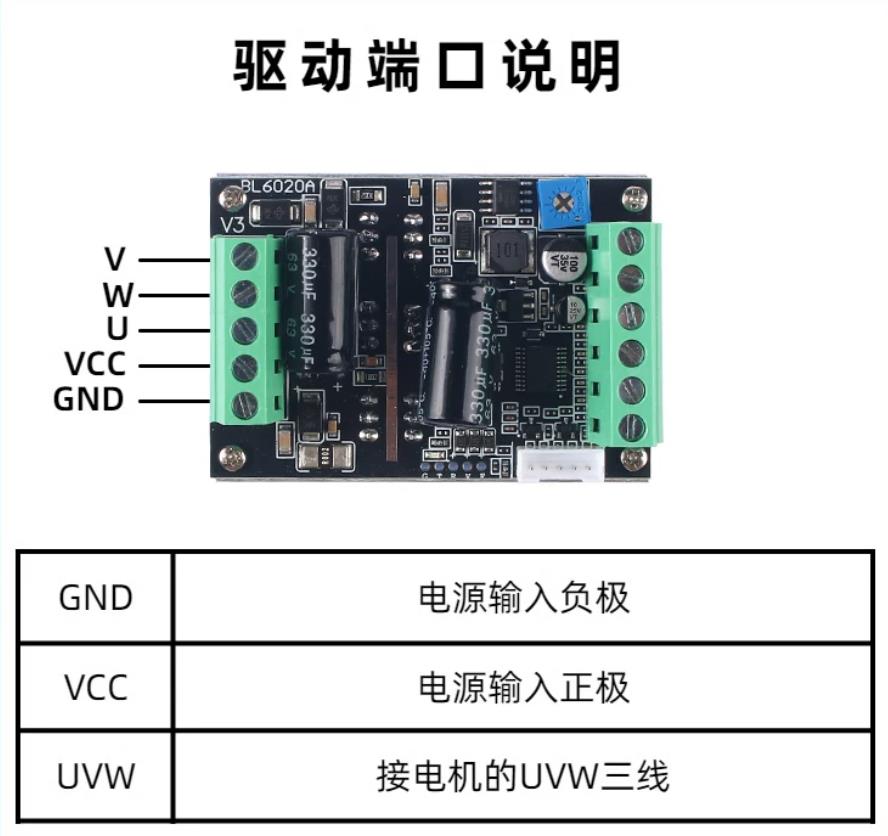

1. 电源端子：直流电源输入，区分正负极，严禁反接。

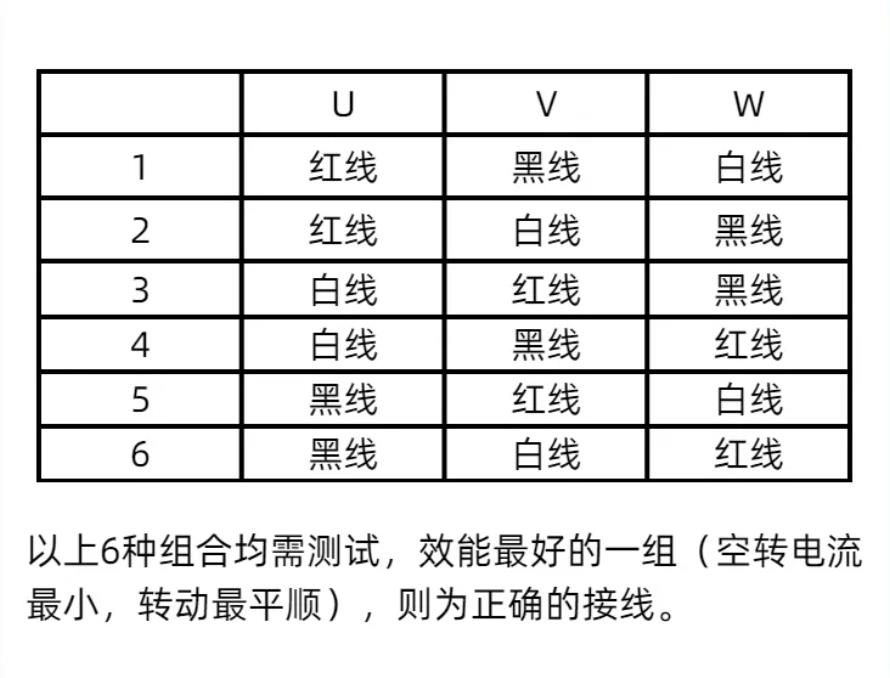

2. 电机三相端子 U/V/W：接无刷电机三根功率相线。

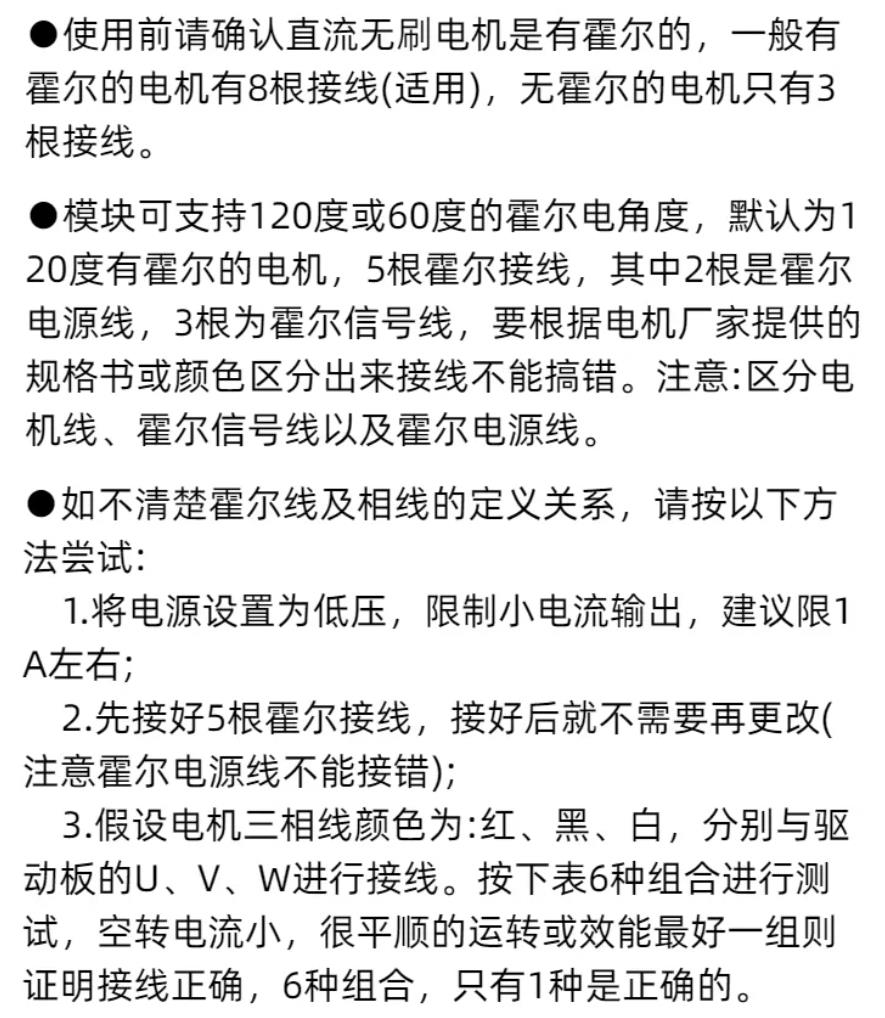

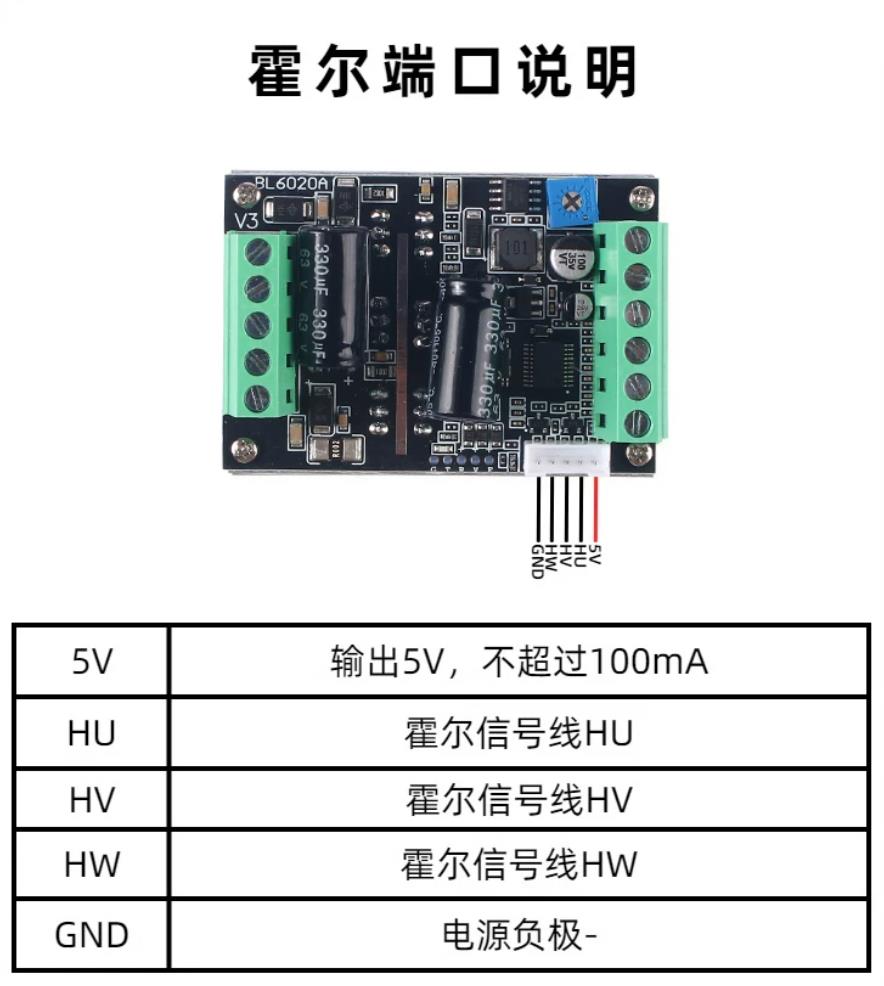

3. 霍尔插座：专用白色插座，接电机霍尔线束（GND、HW、HV、HU、5V），霍尔供电由驱动板输出 5V 给电机霍尔板。

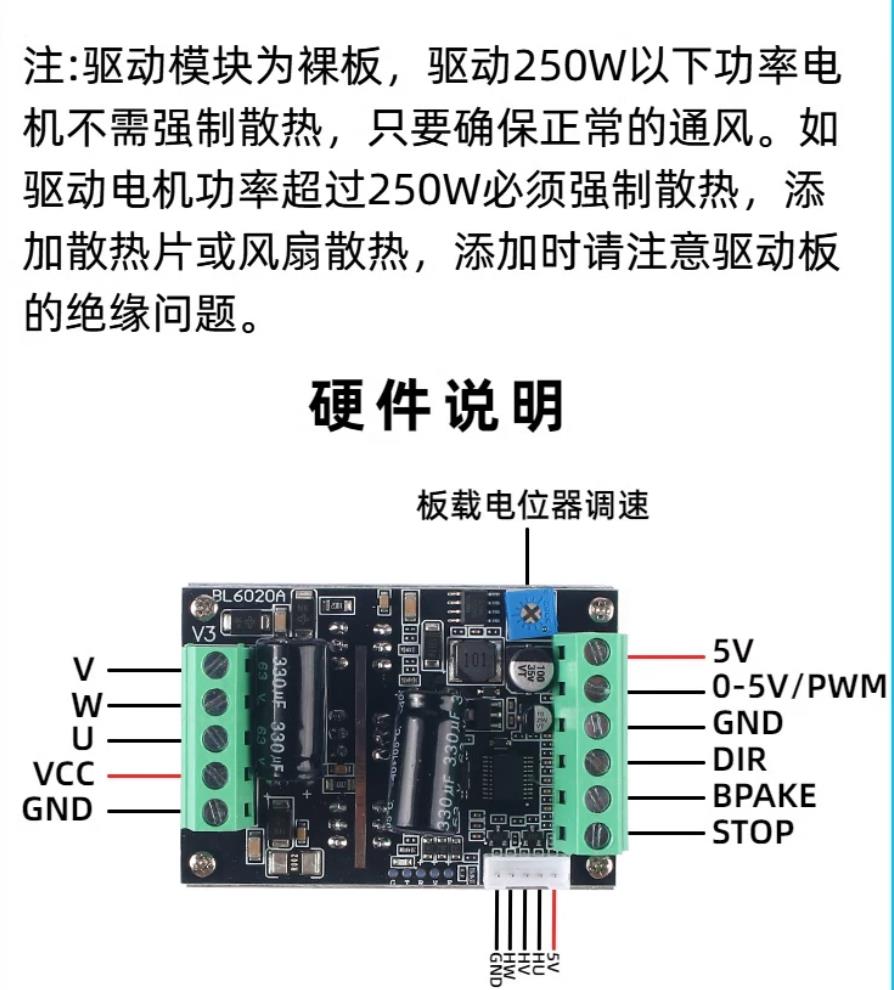

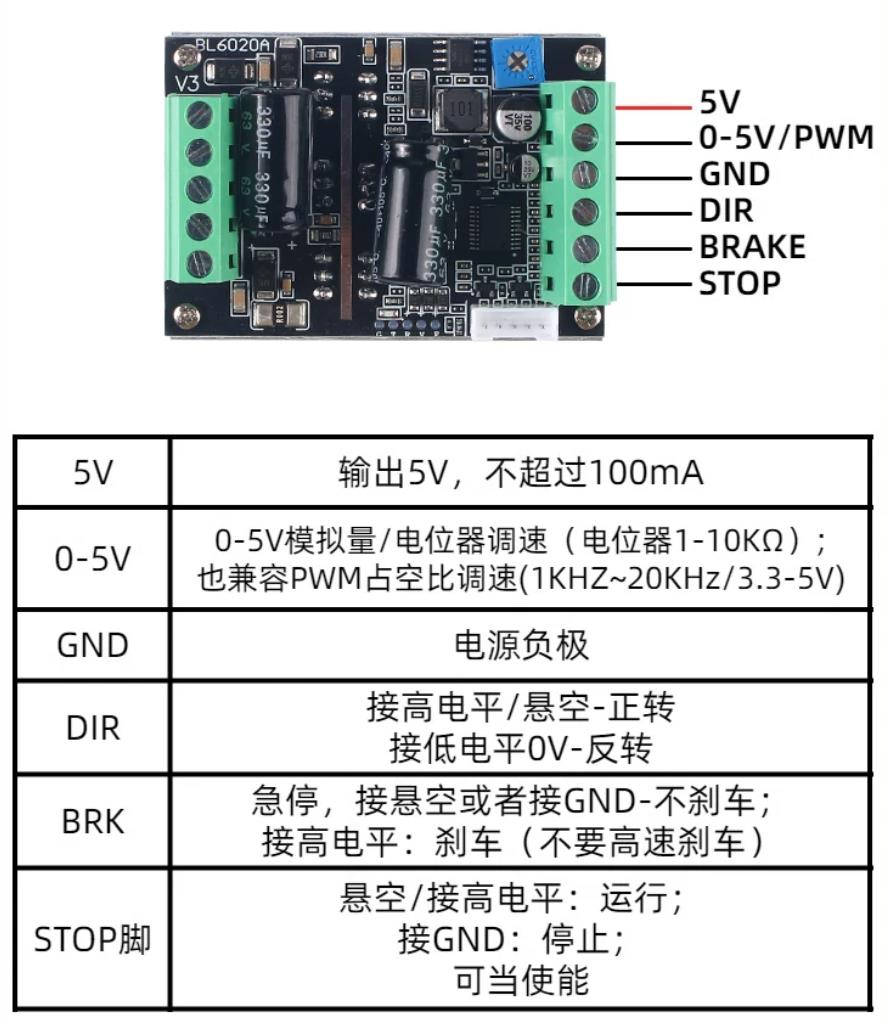

4. 信号控制端子
   • 5V、GND：信号电源地；
   • 0‑5V 信号：模拟调速输入；
   • DIR：正反转控制引脚；
   • BRAKE：刹车引脚，高电平刹车；
   • STOP：使能停止引脚，低电平停止；
   • TXD、RXD：串口预留引脚。

重要：使用外部 PWM/0‑5V 调速时，板载调速电位器需要逆时针拧到最底端，外部调速信号才生效。

3、主要功能特性

1. 多重调速模式
   本地电位器手动调速；外部 0‑5V 模拟量调速；外部 PWM 调速，可直接接 Arduino/ESP32 IO 口，方便机器人项目开发。
2. 方向与制动控制
   DIR 引脚电平切换电机正反转；BRAKE 引脚高电平快速刹车；STOP 引脚可以直接锁止电机输出。
3. 有感霍尔驱动
   依靠霍尔传感器检测转子位置，启动扭矩大，低速运转平顺，不会出现无感驱动低速抖动、启动失败问题。
4. 宽电压大功率
   最高 DC60V 输入，500W 功率，自带散热片，适合中大功率无刷动力改造。
5. 调试简单
   接线完成即可工作，不需要复杂调参；同时引出串口，可拓展上位机调试。

4、使用注意事项

1. 只适配8 线带霍尔三相无刷电机，不能直接驱动无感无刷电机。

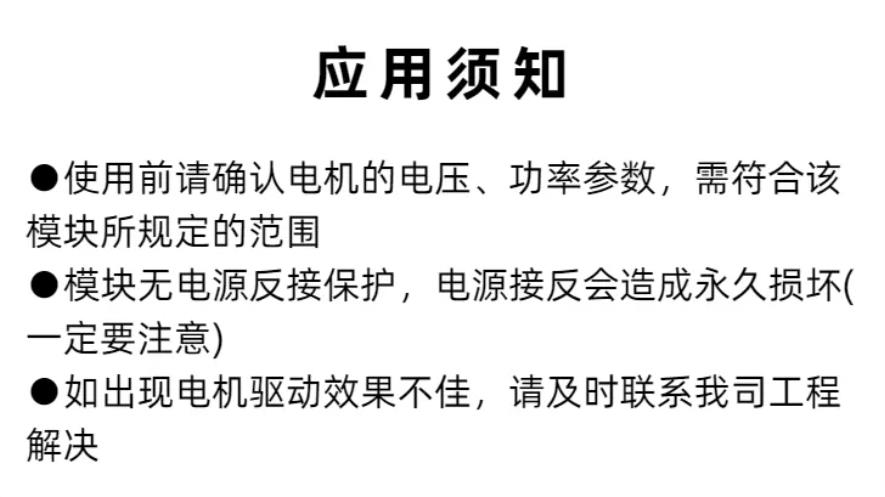

2. 电源正负极严禁接反，会直接烧毁驱动板。

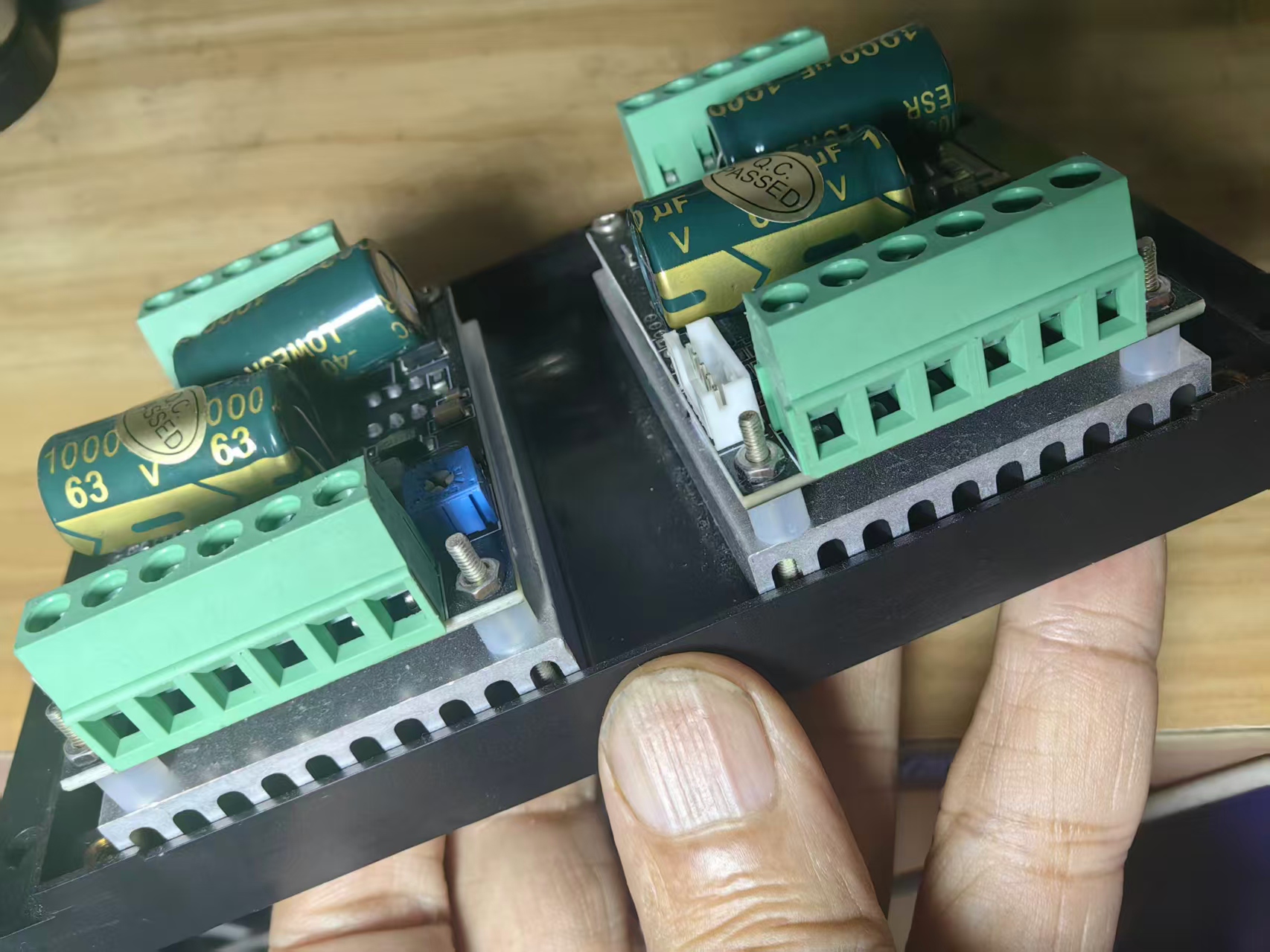

3. 大负载长时间工作务必保证散热，不要堵住散热铝片。
4. 外部信号调速模式，板载电位器必须拧到最小，否则外部调速会失效。

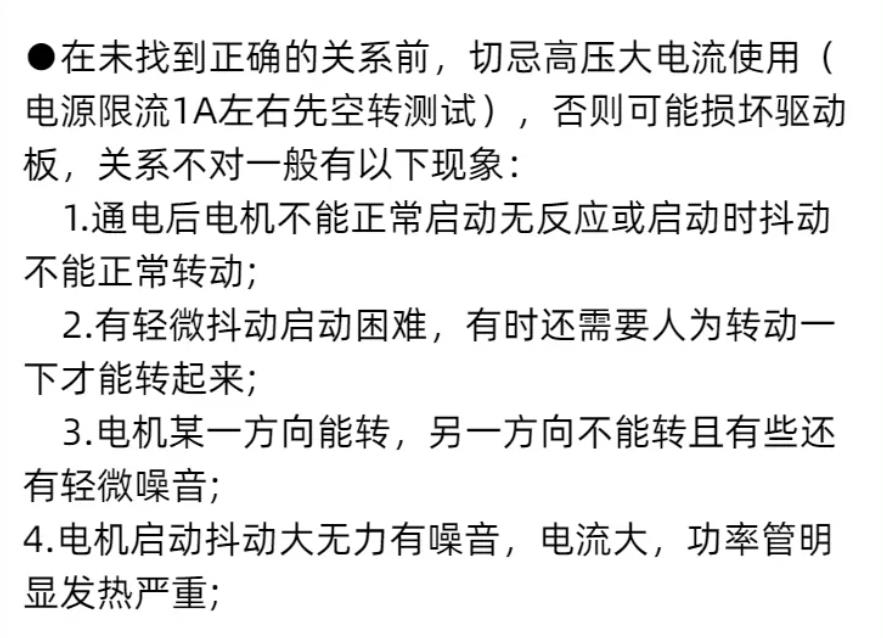

5. 霍尔线束接线顺序不能错乱，接错会出现电机抖动、不启动、发热异常。

5、适用场景

大功率无刷 DIY 底盘、工程机械模型、小型动力改装、机器人行走驱动、实验平台，搭配 Arduino/ESP32 做 BLDC 运动控制系统。

6、优缺点总结

优点：启动力矩大、低速性能好，支持多种外部控制信号，功率大，接线清晰，很适合机器人项目。
局限：必须要有霍尔信号的 8 线电机；无内置 FOC 算法，属于方波有感驱动；大功率工况需要做好散热。
