Arduino BLDC工业机器人Modbus RTU串口控制是以Arduino为控制器、通过RS-485物理层与Modbus RTU协议实现对无刷直流电机及机器人执行机构的数字化、网络化集中管控的工业级方案。 该方案具备工业标准兼容、高可靠性、灵活扩展与低成本四大特点，主要应用于传送带定位、仓储机器人、巡检机器人及多机协同等场景；实际部署时需重点关注实时性瓶颈、硬件串口资源、通信参数一致性、电气隔离与EMC防护、安全机制及闭环调参。
一、 技术架构与主要特点
工业标准兼容性强：Modbus RTU是工业自动化领域最经典的串口通信协议，几乎所有PLC、DCS、HMI触摸屏、变频器均原生支持。Arduino作为从站可无缝接入现有工业网络，无需额外网关即可被PLC直接读写寄存器。
高可靠性通信：采用二进制编码传输，帧结构紧凑（地址+功能码+数据+CRC16校验），通信效率高。CRC16循环冗余校验能有效检测数据传输错误；帧间3.5字符静默时间机制可准确区分帧边界，避免粘包和断包问题。
灵活的寄存器映射机制：通过16位保持寄存器实现双向数据交换。上位机写入目标速度、位置、加速度等控制参数，Arduino读取后驱动BLDC执行；同时Arduino将编码器位置、电机电流、温度、状态字等实时反馈至寄存器供上位机轮询。16位状态字中每个bit可表示就绪、错误、急停等状态，便于PLC快速判断。
多轴扩展能力：Modbus RTU支持一条RS-485总线挂载最多247个从站（地址1–247），可实现多关节或多轮电机的集中控制，大幅减少布线成本。RS-485差分信号抗干扰能力强，通信距离可达1200米（低波特率下）。
参数在线修改：通过Modbus写入寄存器可实时调整PID参数、速度曲线、加减速时间等，无需重新烧录固件，极大提升了现场调试效率。
二、 典型应用场景
工业传送带多段定位控制：Arduino通过Modbus RTU接收PLC下发的目标位置、速度和停留时间参数，驱动BLDC电机实现传送带的分段精确定位。上位机可动态修改分段参数，适应不同产品规格的切换需求。
智能仓储AGV/AMR机器人：在中小型仓库中，Arduino控制BLDC驱动轮组，通过Modbus RTU与仓储管理系统（WMS）通信，接收导航指令并反馈里程计、电池状态等信息。BLDC的静音特性适合对噪声敏感的仓储环境。
工业巡检机器人：Arduino作为底层运动控制器，通过Modbus RTU与上位机交互，实现远程启停、速度调节、状态监控。配合安全机制（通讯超时5秒自动停机、急停处理），满足工业巡检的安全要求。
多机器人集群协同：多台Arduino控制的机器人通过Modbus RTU总线广播自身坐标状态，读取邻节点信息后执行一致性算法，实现编队控制和协同作业。
教学与原型验证平台：成本远低于商用伺服系统，适合高校和职业院校用于机器人运动控制、工业通信协议的教学实训。
三、 关键注意事项
硬件串口资源限制：标准Arduino Uno仅有一组硬件串口（Serial），若同时需要调试输出和Modbus通信会产生冲突。建议选用Arduino Mega（4组硬件串口）、Leonardo或ESP32（支持多串口），将Serial1专用于Modbus RTU通信。
串口参数严格匹配：主从设备的波特率、数据位、停止位、校验方式必须完全一致。工业环境常用配置为9600/19200波特率、8数据位、偶校验、1停止位（8E1）。任何一项不匹配都会导致"能收到字节但解析失败"的问题。
RS-485硬件设计要点：
需使用TTL转RS485模块（如MAX485/MAX487），注意DE/RE引脚控制收发方向切换。
总线两端需接120Ω终端匹配电阻，防止信号反射。
使用屏蔽双绞线，Arduino与驱动器共地处理，减少工业环境电磁干扰。
在RS485驱动IC的Vcc和GND之间加100nF去耦电容，RX引脚加10kΩ上拉电阻，防止浮空误触发。
实时性与中断冲突：BLDC的FOC换相控制对时序要求极高。Serial.print()等串口操作会占用中断资源，可能导致电机抖动。建议将串口发送放在主循环中非关键时段执行，或使用轮询式串口（PollSerial）替代中断驱动串口，避免阻塞换相逻辑。
安全机制必须完善：
通讯超时保护：设定超时阈值（如5秒无Modbus帧则自动停机），防止总线断线后电机失控。
硬件急停：通过限位开关或急停按钮直接切断电机驱动电源，不依赖软件响应。
速度/加速度限制：在软件中对目标值做constrain()限幅，实现梯形速度曲线，避免急启急停对机械结构的冲击。
闭环控制调参：开环控制易受负载变化和打滑影响，工业场景建议采用编码器闭环+PID控制。PID参数需根据实际负载反复整定，单纯的比例控制会产生稳态误差，需加入积分项消除。
电源隔离设计：电机驱动电源与Arduino逻辑电源应独立稳压供电，避免电机启停时的电压跌落导致Arduino复位。大惯性负载或急刹场合，建议在电源端并联大容量电容吸收反向电动势。

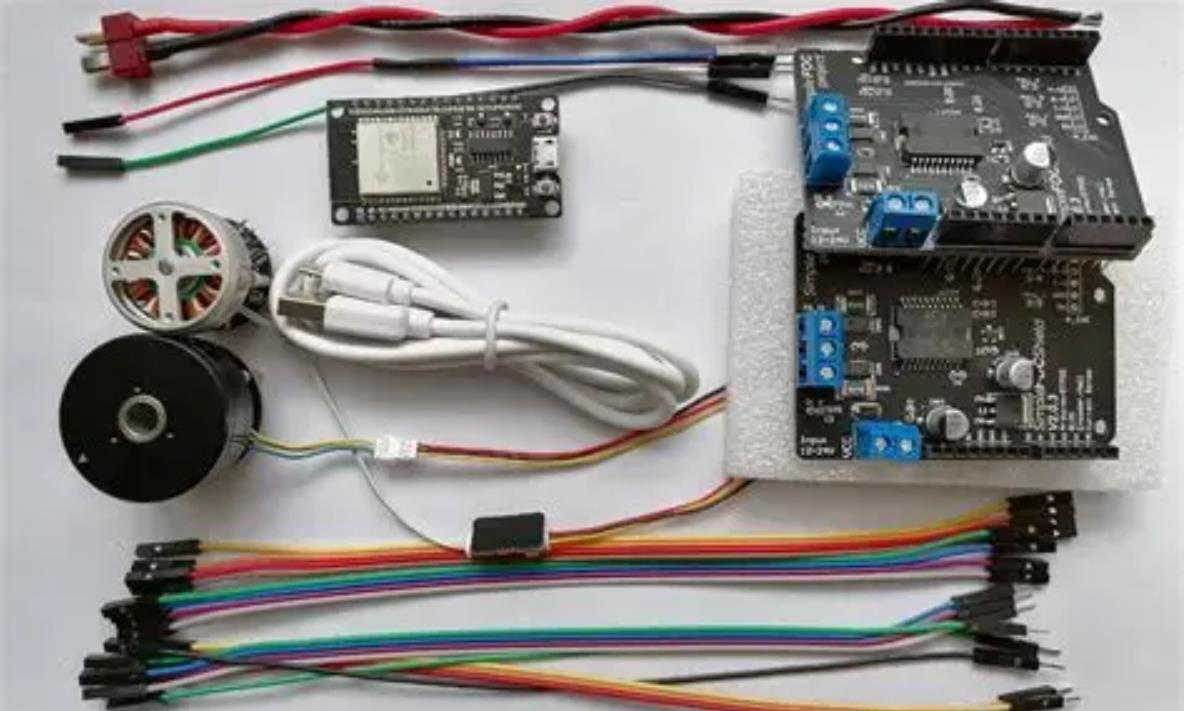

1、Modbus RTU速度/位置指令驱动（SimpleFOC + 寄存器读写）
适用场景：工业机械臂或多轴运动平台，通过上位机（PLC/PC）以Modbus RTU协议下发速度和位置指令，BLDC电机执行FOC闭环控制。此方案参考了SimpleFOC社区中Modbus集成驱动BLDC的工程实践。

核心逻辑：Arduino作为Modbus从站，通过RS-485/串口接收主站指令。将目标速度/位置映射到保持寄存器（Holding Register），主站写入寄存器触发电机运动。电机状态（实际速度、电流、故障码）映射到输入寄存器供主站读取。

#include <SimpleFOC.h>
#include <ModbusSerial.h>  // 或 ModbusRTU

// ==================== BLDC电机配置 ====================
BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 8);
Encoder encoder(18, 19, 2048);

// ==================== Modbus配置 ====================
#define SLAVE_ID 0x01
#define RS485_EN_PIN 4   // MAX485收发控制引脚

ModbusSerial mb;

// 寄存器地址映射
#define REG_TARGET_VELOCITY  0x2000  // 目标速度 (int16, 实际值*10)
#define REG_TARGET_POSITION  0x2001  // 目标位置 (int32, 高16位)
#define REG_CONTROL_MODE     0x2002  // 0=速度模式 1=位置模式
#define REG_ACTUAL_SPEED     0x3000  // 实际速度 (只读)
#define REG_ACTUAL_POSITION  0x3002  // 实际位置 (只读)
#define REG_MOTOR_CURRENT    0x3004  // 电机电流 (只读)
#define REG_FAULT_CODE       0x3005  // 故障码 (只读)

// ==================== 控制变量 ====================
float targetVelocity = 0;
float targetPosition = 0;
int controlMode = 0;  // 0:速度 1:位置
bool newCmdReceived = false;

void setup() {
    Serial.begin(115200);

    // 1. 初始化BLDC电机 (FOC配置略)
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.controller = MotionControlType::velocity;
    motor.init();
    motor.initFOC();

    // 2. 初始化Modbus从站
    pinMode(RS485_EN_PIN, OUTPUT);
    digitalWrite(RS485_EN_PIN, LOW);

    mb.config(&Serial, 115200, SERIAL_8N1, RS485_EN_PIN);
    mb.setSlaveId(SLAVE_ID);

    // 注册保持寄存器 (主站可读写)
    mb.addHreg(REG_TARGET_VELOCITY, 0);
    mb.addHreg(REG_TARGET_POSITION, 0);
    mb.addHreg(REG_TARGET_POSITION + 1, 0);  // 32位占2个寄存器
    mb.addHreg(REG_CONTROL_MODE, 0);

    // 注册输入寄存器 (只读，主站读取)
    mb.addIreg(REG_ACTUAL_SPEED, 0);
    mb.addIreg(REG_ACTUAL_POSITION, 0);
    mb.addIreg(REG_ACTUAL_POSITION + 1, 0);
    mb.addIreg(REG_MOTOR_CURRENT, 0);
    mb.addIreg(REG_FAULT_CODE, 0);

    // 注册线圈 (用于启停、方向控制)
    mb.addCoil(0x0000, 0);  // 使能开关
    mb.addCoil(0x0001, 0);  // 正反转方向

    Serial.println("Modbus Slave ready, ID: " + String(SLAVE_ID));
}

void loop() {
    // 1. 处理Modbus通信 (必须高频调用)
    mb.task();

    // 2. FOC更新
    motor.loopFOC();

    // 3. 读取主站指令 (从寄存器读取)
    if (mb.Hreg(REG_CONTROL_MODE) != controlMode) {
        controlMode = mb.Hreg(REG_CONTROL_MODE);
        Serial.println("Mode changed to: " + String(controlMode));
    }

    // 读取目标速度 (寄存器值/10 = 实际rad/s)
    int16_t velReg = mb.Hreg(REG_TARGET_VELOCITY);
    float newTarget = velReg / 10.0f;

    // 方向控制 (线圈)
    int8_t dir = mb.Coil(0x0001) ? -1 : 1;
    targetVelocity = newTarget * dir;

    // 读取目标位置 (32位: 合并2个寄存器)
    uint32_t posHigh = mb.Hreg(REG_TARGET_POSITION);
    uint32_t posLow = mb.Hreg(REG_TARGET_POSITION + 1);
    targetPosition = (float)((posHigh << 16) | posLow) / 1000.0f;

    // 4. 执行控制
    if (mb.Coil(0x0000)) {  // 使能
        if (controlMode == 0) {
            motor.move(targetVelocity);
        } else {
            motor.move(targetPosition);
        }
    } else {
        motor.move(0);  // 禁用状态下停机
    }

    // 5. 更新状态寄存器 (供主站轮询)
    mb.Ireg(REG_ACTUAL_SPEED, (int16_t)(motor.shaft_velocity * 10));
    int32_t posInt = (int32_t)(motor.shaft_angle * 1000);
    mb.Ireg(REG_ACTUAL_POSITION, (posInt >> 16) & 0xFFFF);
    mb.Ireg(REG_ACTUAL_POSITION + 1, posInt & 0xFFFF);
    mb.Ireg(REG_MOTOR_CURRENT, (int16_t)(motor.current * 1000));

    // 故障检测
    if (motor.fault) {
        mb.Ireg(REG_FAULT_CODE, motor.fault);
    } else {
        mb.Ireg(REG_FAULT_CODE, 0);
    }

    delay(20);
}

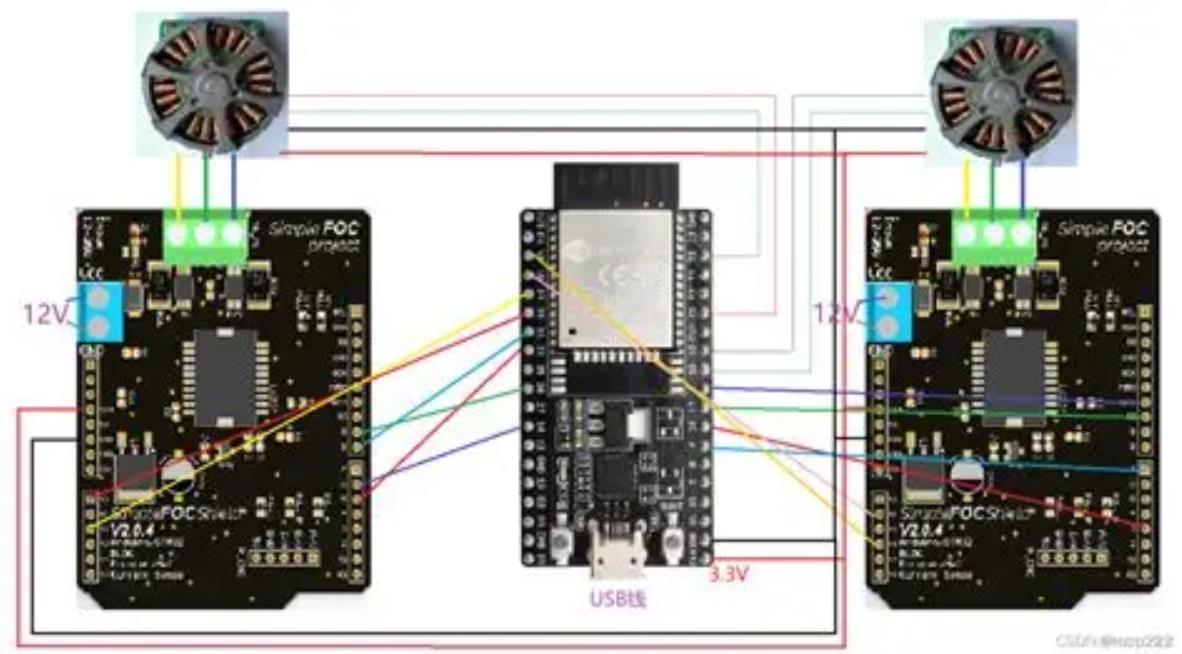

2、Modbus RTU多节点分布式编队控制（RS-485总线）
适用场景：多台BLDC驱动的机器人或AGV通过RS-485总线组网，无需中心节点，各节点通过Modbus RTU广播自身状态并实现分布式编队控制。

核心逻辑：每个节点通过Modbus从站方式接入总线，定期向特定寄存器写入自身位置，同时读取邻节点状态。采用一致性算法计算期望速度，驱动BLDC电机调整编队位置。

#include <SimpleFOC.h>
#include <ModbusRTU.h>
#include <SoftwareSerial.h>

// ==================== BLDC差速底盘 ====================
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(3, 5, 6, 11);
BLDCDriver3PWM driverR(9, 10, 11, 12);
Encoder encoderL(18, 19, 2048), encoderR(20, 21, 2048);

// ==================== RS-485通信 ====================
#define NODE_ID 1  // 节点唯一ID (1-3)
#define RS485_EN 4

SoftwareSerial rs485Serial(2, 3);  // RX, TX
ModbusRTU modbus;

// ==================== 节点状态变量 ====================
float nodePosX = 0, nodePosY = 0;           // 自身位置 (虚拟或来自定位模块)
float targetPosX = 0, targetPosY = 0;       // 编队目标位置
float neighborPos[3][2] = {{0,0},{0,0},{0,0}};  // 邻节点位置
float consensusGain = 0.1;                   // 一致性算法增益

void setup() {
    Serial.begin(115200);
    rs485Serial.begin(9600);
    modbus.begin(rs485Serial);

    // 初始化差速电机 (FOC配置略)
    motorL.linkSensor(&encoderL);
    motorR.linkSensor(&encoderR);
    motorL.linkDriver(&driverL);
    motorR.linkDriver(&driverR);
    motorL.init(); motorL.initFOC();
    motorR.init(); motorR.initFOC();
    motorL.controller = MotionControlType::velocity;
    motorR.controller = MotionControlType::velocity;

    // 设置编队目标 (三角形编队)
    switch(NODE_ID) {
        case 1: targetPosX = 0; targetPosY = 0; break;
        case 2: targetPosX = 1.0; targetPosY = 0.5; break;
        case 3: targetPosX = 0.5; targetPosY = 0.0; break;
    }
}

// ==================== 广播自身状态 ====================
void broadcastState() {
    // 寄存器基址：节点ID*10
    modbus.writeSingleRegister(NODE_ID * 10, (int16_t)(nodePosX * 100));
    modbus.writeSingleRegister(NODE_ID * 10 + 1, (int16_t)(nodePosY * 100));
}

// ==================== 读取邻节点状态 ====================
void readNeighborStates() {
    for (int i = 1; i <= 3; i++) {
        if (i == NODE_ID) continue;
        // 读取邻节点X坐标
        uint16_t regs[2];
        modbus.readHoldingRegisters(i * 10, regs, 2);
        neighborPos[i-1][0] = (int16_t)regs[0] / 100.0;
        neighborPos[i-1][1] = (int16_t)regs[1] / 100.0;
    }
}

void loop() {
    motorL.loopFOC(); motorR.loopFOC();

    // 1. 更新自身位置 (来自里程计)
    // 简易积分: 实际应由编码器或UWB定位提供
    static float speed = 0.2;
    nodePosX += speed * 0.05;
    nodePosY += 0.02 * sin(millis() / 1000.0);

    // 2. Modbus任务处理
    modbus.task();

    // 3. 广播自身状态到总线
    broadcastState();

    // 4. 读取邻节点状态
    readNeighborStates();

    // 5. 一致性算法：计算编队中心偏移
    float avgX = 0, avgY = 0;
    int count = 1;
    avgX += nodePosX; avgY += nodePosY;
    for (int i = 0; i < 3; i++) {
        if (i == NODE_ID-1) continue;
        if (neighborPos[i][0] != 0 || neighborPos[i][1] != 0) {
            avgX += neighborPos[i][0];
            avgY += neighborPos[i][1];
            count++;
        }
    }
    float centerX = avgX / count;
    float centerY = avgY / count;

    // 6. 计算期望速度（向目标位置移动 + 编队保持）
    float dx = targetPosX + centerX * 0.1 - nodePosX;
    float dy = targetPosY + centerY * 0.1 - nodePosY;
    float dist = sqrt(dx*dx + dy*dy);

    float speedCmd = constrain(dist * 0.3, 0, 0.5);
    float angleCmd = atan2(dy, dx);

    // 7. 差速驱动
    float wheelBase = 0.25;
    motorL.move(speedCmd - angleCmd * wheelBase / 2);
    motorR.move(speedCmd + angleCmd * wheelBase / 2);

    delay(20);
}

3、Modbus RTU多寄存器读写 + 故障反馈（工业级扩展）
适用场景：工业机器人需通过Modbus同时读写多个寄存器（批量参数配置、状态轮询），并具备CRC校验和超时重试机制，确保通信可靠性。

核心逻辑：实现多寄存器的批量读写函数，配合CRC校验验证数据完整性。提供电机参数配置接口（PID增益、电流限制等），同时反馈故障码供上位机诊断。

#include <SimpleFOC.h>
#include <ModbusSerial.h>
#include <CRC16.h>

// ==================== BLDC电机 ====================
BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 8);
Encoder encoder(18, 19, 2048);

// ==================== Modbus从站 ====================
#define SLAVE_ID 0x01
ModbusSerial mb;

// ==================== 寄存器映射表 (保持寄存器) ====================
#define REG_START 0x1000
// 0x1000-0x1009: 电机参数区
#define REG_PID_P     0x1000
#define REG_PID_I     0x1001
#define REG_PID_D     0x1002
#define REG_VEL_LIMIT 0x1003
#define REG_CUR_LIMIT 0x1004
// 0x1010-0x101F: 控制区
#define REG_TARGET    0x1010
#define REG_CONTROL   0x1011  // bit0:使能, bit1:方向
// 0x1020-0x102F: 状态区 (只读)
#define REG_STATUS    0x1020  // bit0:就绪, bit1:故障, bit2:运行中

// ==================== CRC校验示例 ====================
uint16_t calculateCRC(uint8_t* data, uint16_t len) {
    uint16_t crc = 0xFFFF;
    for (int i = 0; i < len; i++) {
        crc ^= data[i];
        for (int j = 0; j < 8; j++) {
            if (crc & 0x0001) {
                crc >>= 1;
                crc ^= 0xA001;
            } else {
                crc >>= 1;
            }
        }
    }
    return crc;
}

void setup() {
    Serial.begin(115200);

    // 初始化BLDC
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.controller = MotionControlType::velocity;
    motor.init();
    motor.initFOC();

    // 初始化Modbus
    mb.config(&Serial, 115200, SERIAL_8N1);
    mb.setSlaveId(SLAVE_ID);

    // 注册所有保持寄存器 (16位)
    for (int addr = REG_START; addr <= REG_START + 0x3F; addr++) {
        mb.addHreg(addr, 0);
    }

    // 写入默认PID参数
    mb.Hreg(REG_PID_P, (int16_t)(motor.PID_velocity.P * 100));
    mb.Hreg(REG_PID_I, (int16_t)(motor.PID_velocity.I * 100));
    mb.Hreg(REG_PID_D, (int16_t)(motor.PID_velocity.D * 100));
    mb.Hreg(REG_VEL_LIMIT, (int16_t)(motor.velocity_limit * 10));
}

void loop() {
    motor.loopFOC();
    mb.task();

    // 1. 读取控制寄存器
    int16_t targetRaw = mb.Hreg(REG_TARGET);
    uint16_t controlBits = mb.Hreg(REG_CONTROL);
    bool enabled = controlBits & 0x0001;
    bool reverse = controlBits & 0x0002;

    float target = targetRaw / 10.0f;
    if (reverse) target = -target;

    // 2. 读取PID参数 (允许主站在线调参)
    motor.PID_velocity.P = mb.Hreg(REG_PID_P) / 100.0f;
    motor.PID_velocity.I = mb.Hreg(REG_PID_I) / 100.0f;
    motor.PID_velocity.D = mb.Hreg(REG_PID_D) / 100.0f;
    motor.velocity_limit = mb.Hreg(REG_VEL_LIMIT) / 10.0f;

    // 3. 执行控制
    if (enabled) {
        motor.move(target);
    } else {
        motor.move(0);
    }

    // 4. 更新状态寄存器
    uint16_t status = 0;
    if (motor.enabled) status |= 0x0001;
    if (motor.fault) status |= 0x0002;
    if (abs(motor.shaft_velocity) > 0.01) status |= 0x0004;
    mb.Hreg(REG_STATUS, status);

    // 5. 故障诊断
    if (motor.fault) {
        Serial.println("Motor fault: " + String(motor.fault));
        // 故障码可通过故障寄存器上报
    }

    delay(20);
}

要点解读

1. Modbus RTU是工业标准的“通信语言”，适用于恶劣环境：Modbus RTU基于RS-485物理层，支持多点总线拓扑（最多247个从站），通信距离可达1200米，抗干扰能力强。在工业机器人领域，Modbus RTU广泛应用于BLDC驱动器、伺服控制器与PLC/上位机的通信。搜索结果中，SimpleFOC社区已有将Modbus RTU与BLDC FOC结合的工程实践，东方马达等厂商也推出了支持Modbus RTU的BLDC驱动器产品。

2. 寄存器映射是Modbus控制的“数据字典”：Modbus通过读写寄存器（Holding Register）和线圈（Coil）实现控制与状态交互。工程上需预先定义寄存器地址映射表——将目标速度、位置、PID参数映射到特定地址，主站通过写寄存器下发指令，从站通过读寄存器反馈状态。注意32位数据（如位置）需占用2个连续的16位寄存器。

3. CRC校验是保障通信数据完整性的“最后防线”：Modbus RTU要求每个数据帧包含CRC16校验码。主站发送指令后，从站需计算CRC并比对，不匹配则丢弃数据帧并返回异常码。工程中建议在Arduino/ESP32端通过硬件CRC加速或查表法快速完成校验，避免因计算耗时导致控制周期抖动。

4. 多节点分布式控制需解决“总线冲突”问题：当多个从站同时向总线发送数据时，需采用主-从轮询机制（由主站依次向各从站发送请求）或时间片调度。若需要从站主动上报（如报警），可设计为触发式上报——从站检测到故障时先将数据存入寄存器，等待下一次主站轮询时携带返回。搜索结果中展示的RS-485多节点编队即采用Modbus从站方式实现分布式协同。

5. SimpleFOC与Modbus的集成需注意“控制循环与通信任务的解耦”：BLDC的FOC控制循环（通常1kHz以上）要求高实时性，而Modbus通信任务（轮询、CRC计算、寄存器读写）可能造成阻塞。工程上建议：通信任务在loop()中以非阻塞方式调用mb.task()，FOC控制以独立的定时中断（或loopFOC()高频调用）运行，两者解耦确保运动控制的实时性不受通信负荷影响。若使用ESP32，可将通信任务绑定Core 1，FOC控制绑定Core 0实现物理隔离。

4、单BLDC电机的Modbus RTU参数监控与调速控制
适用场景：工业机器人单轴电机的远程运维，例如协作机器人的旋转关节、自动化流水线的输送轴，上位机需通过Modbus RTU远程实时监控电机转速、电流，同时下发调速指令，适用于设备远程调试、产线柔性调速场景。

核心逻辑：
Modbus RTU协议适配：基于Modbus功能码03（读保持寄存器，监控参数）、06（写单个寄存器，下发指令），定义电机参数寄存器地址（转速、电流、运行状态），实现上位机与BLDC电机的标准化通信；
BLDC电机控制集成：通过SimpleFOC实现BLDC速度闭环控制，将电机运行参数（实时转速、母线电流）映射到Modbus寄存器，同时解析Modbus指令更新速度目标值；
数据闭环：形成“Modbus指令→电机参数配置→电机运行→参数回传”的闭环，满足工业机器人远程监控与控制的核心需求。

#include <SimpleFOC.h>
#include <ModbusRTU.h>

// 硬件配置
BLDCMotor motor(9);
BLDCDriver3PWM driver(3, 5, 6);
Encoder encoder(18, 19, 2048);
SamplingAnalog currentSensor(A0); // 电流采样引脚

ModbusRTU modbus;

// Modbus寄存器定义（遵循Modbus地址，实际设备需统一）
#define ADDR_SPEED_SETPOINT 0x0001 // 转速目标值寄存器（写）
#define ADDR_SPEED_ACTUAL 0x0002   // 实时转速寄存器（读）
#define ADDR_CURRENT 0x0003        // 母线电流寄存器（读）
#define ADDR_STATUS 0x0004         // 运行状态寄存器（读：0=停止，1=运行）

// 电机运行参数
float speedSetpoint = 0.0;
float actualSpeed = 0.0;
float motorCurrent = 0.0;
int motorStatus = 0;

void setup() {
  Serial.begin(115200); // Modbus RTU通信串口
  // 初始化BLDC电机
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.linkCurrentSensor(&currentSensor);
  motor.controller = MotionControlType::velocity;
  motor.init();
  motor.initFOC();

  // 初始化Modbus RTU（从站地址1，波特率115200，无校验）
  modbus.begin(1, Serial, 115200, SERIAL_8N1);

  // 配置Modbus寄存器回调（简化实现，实际可用modbus的回调函数）
  // 此处采用轮询方式，实际工业场景可优化为中断响应
}

void loop() {
  // 1. 电机闭环控制
  motor.loopFOC();

  // 2. 读取电机实时参数
  actualSpeed = motor.shaftVelocity; // 获取实时转速
  motorCurrent = motor.current.q; // 获取实时电流
  motorStatus = (motor.controller == MotionControlType::velocity && abs(actualSpeed - speedSetpoint) > 0.1) ? 1 : 0;

  // 3. Modbus RTU响应处理
  handleModbusResponse();

  delay(10); // 控制通信频率，避免占用过多资源
}

void handleModbusResponse() {
  byte addr = modbus.getAddress();
  if (addr != 0) { // 收到请求，地址匹配
    // 处理功能码03：读取保持寄存器（读参数）
    if (modbus.isReadHoldingRegisters()) {
      byte numRegs = modbus.getNumberOfRegisters();
      byte regStart = modbus.getStartAddress();

      for (byte i = 0; i < numRegs; i++) {
        uint16_t regAddr = regStart + i;
        uint16_t value = 0;

        if (regAddr == ADDR_SPEED_ACTUAL) {
          value = (uint16_t)(actualSpeed * 10); // 转速放大10倍存储（避免小数）
        } else if (regAddr == ADDR_CURRENT) {
          value = (uint16_t)(motorCurrent * 100); // 电流放大100倍
        } else if (regAddr == ADDR_STATUS) {
          value = motorStatus;
        }

        modbus.addRegisterValue(value);
      }
      modbus.sendResponse();
    }
    // 处理功能码06：写单个寄存器（写指令）
    else if (modbus.isWriteSingleRegister()) {
      uint16_t regAddr = modbus.getAddressValue();
      uint16_t regValue = modbus.getRegisterValue();

      if (regAddr == ADDR_SPEED_SETPOINT) {
        speedSetpoint = (float)regValue / 10.0; // 还原转速值
        motor.move(speedSetpoint); // 执行调速
        Serial.print("Speed setpoint updated: ");
        Serial.println(speedSetpoint);
      }
      modbus.sendResponse();
    }
  }
}

5、工业机器人多轴联动的Modbus RTU协同控制
适用场景：工业机器人多关节联动控制（如六轴机械臂的关节协同、码垛机器人的双轴同步），上位机通过Modbus RTU同时下发多轴的速度、位置目标值，实现多轴同步启停、比例联动，适用于复杂工业轨迹控制、多轴协同作业场景。

核心逻辑：
多轴Modbus寄存器规划：为每个BLDC轴分配独立的Modbus寄存器组（目标值、状态、参数），采用批量读写功能码（03读多个寄存器、16写多个寄存器），提高多轴数据交互效率；
多轴同步控制：基于SimpleFOC实现多轴独立闭环控制，通过Modbus接收上位机的批量指令，同时更新所有轴的目标参数，实现多轴同步响应；
状态同步与反馈：将多轴的运行状态（运行/停止、速度偏差、故障）打包为Modbus数据块，实时反馈给上位机，便于上位机监控多轴协同状态。

#include <SimpleFOC.h>
#include <ModbusRTU.h>

// 硬件配置：2个BLDC轴
BLDCMotor motor1(7);
BLDCMotor motor2(9);
BLDCDriver3PWM drv1(3,5,6), drv2(10,11,12);
Encoder enc1(18,19,2048), enc2(20,21,2048);

ModbusRTU modbus;

// 多轴Modbus寄存器规划（以2轴为例，每轴4个寄存器）
// 轴1：0x1001=速度目标，0x1002=实时速度，0x1003=状态，0x1004=电流
// 轴2：0x1005=速度目标，0x1006=实时速度，0x1007=状态，0x1008=电流
#define AXIS1_SP_SET 0x1001
#define AXIS1_SP_ACT 0x1002
#define AXIS1_STAT 0x1003
#define AXIS1_CURR 0x1004
#define AXIS2_SP_SET 0x1005
#define AXIS2_SP_ACT 0x1006
#define AXIS2_STAT 0x1007
#define AXIS2_CURR 0x1008

// 多轴参数
struct AxisParams {
  float spSetpoint;
  float spActual;
  float current;
  int status;
} axis1, axis2;

void setup() {
  Serial.begin(115200);

  // 初始化轴1
  motor1.linkDriver(&drv1);
  motor1.linkSensor(&enc1);
  motor1.controller = MotionControlType::velocity;
  motor1.init();
  motor1.initFOC();

  // 初始化轴2
  motor2.linkDriver(&drv2);
  motor2.linkSensor(&enc2);
  motor2.controller = MotionControlType::velocity;
  motor2.init();
  motor2.initFOC();

  // 初始化Modbus
  modbus.begin(1, Serial, 115200, SERIAL_8N1);
}

void loop() {
  // 多轴闭环控制
  motor1.loopFOC();
  motor2.loopFOC();

  // 更新多轴参数
  updateAxisParams();

  // Modbus处理
  handleMultiAxisModbus();

  delay(10);
}

void updateAxisParams() {
  // 更新轴1参数
  axis1.spActual = motor1.shaftVelocity;
  axis1.current = motor1.current.q;
  axis1.status = (abs(axis1.spActual - axis1.spSetpoint) > 0.1) ? 1 : 0;

  // 更新轴2参数
  axis2.spActual = motor2.shaftVelocity;
  axis2.current = motor2.current.q;
  axis2.status = (abs(axis2.spActual - axis2.spSetpoint) > 0.1) ? 1 : 0;
}

void handleMultiAxisModbus() {
  byte addr = modbus.getAddress();
  if (addr != 0) {
    // 功能码03：批量读取多轴参数
    if (modbus.isReadHoldingRegisters()) {
      byte startAddr = modbus.getStartAddress();
      byte numRegs = modbus.getNumberOfRegisters();

      for (int i = 0; i < numRegs; i++) {
        uint16_t reg = startAddr + i;
        uint16_t val = 0;

        if (reg == AXIS1_SP_ACT) val = (uint16_t)(axis1.spActual * 10);
        else if (reg == AXIS1_STAT) val = axis1.status;
        else if (reg == AXIS1_CURR) val = (uint16_t)(axis1.current * 100);
        else if (reg == AXIS2_SP_ACT) val = (uint16_t)(axis2.spActual * 10);
        else if (reg == AXIS2_STAT) val = axis2.status;
        else if (reg == AXIS2_CURR) val = (uint16_t)(axis2.current * 100);

        modbus.addRegisterValue(val);
      }
      modbus.sendResponse();
    }
    // 功能码16：批量写入多轴目标值
    else if (modbus.isWriteMultipleRegisters()) {
      byte startAddr = modbus.getStartAddress();
      byte numRegs = modbus.getNumberOfRegisters();
      uint16_t *values = modbus.getRegisterValues();

      if (startAddr == AXIS1_SP_SET && numRegs >= 2) {
        // 批量更新轴1和轴2的速度目标值
        axis1.spSetpoint = (float)values[0] / 10.0;
        axis2.spSetpoint = (float)values[1] / 10.0;
        motor1.move(axis1.spSetpoint);
        motor2.move(axis2.spSetpoint);
      }
      modbus.sendResponse();
    }
  }
}

6、Modbus RTU触发的工业机器人报警联动控制
适用场景：工业机器人故障应急处理，例如电机过流、过载、编码器故障时，上位机通过Modbus RTU发送报警指令，触发机器人的报警输出（声光报警、停机保护），同时电机执行紧急制动，适用于工业设备安全保护、故障快速响应场景。

核心逻辑：
报警Modbus寄存器设计：定义报警触发寄存器（写）、报警状态寄存器（读）、电机参数阈值寄存器（读/写），实现上位机远程触发报警、机器人上报报警状态；
报警联动动作逻辑：当电机参数超过设定阈值或上位机下发报警指令时，BLDC电机执行紧急制动（快速停机），同时控制报警模块（如继电器、LED）输出报警信号；
故障状态闭环反馈：将故障类型（过流、过载）、电机停机状态通过Modbus反馈给上位机，上位机确认报警状态后，可下发复位指令，实现故障处理的完整闭环。

#include <SimpleFOC.h>
#include <ModbusRTU.h>

// 硬件配置
BLDCMotor motor(9);
BLDCDriver3PWM driver(3,5,6);
Encoder encoder(18,19,2048);
SamplingAnalog currentSensor(A0);

// 报警硬件：继电器控制声光报警
const int alarmRelay = 4;

ModbusRTU modbus;

// 报警Modbus寄存器
#define ADDR_ALARM_TRIGGER 0x2001 // 报警触发指令（写：1=触发，0=复位）
#define ADDR_ALARM_STATUS 0x2002  // 报警状态（读：0=无报警，1=过流，2=过载，3=外部报警）
#define ADDR_CURRENT_LIMIT 0x2003 // 电流阈值（写：设置阈值，单位mA）
#define ADDR_MOTOR_STATUS 0x2004  // 电机状态（读：0=运行，1=停机，2=故障）

// 报警参数
float currentThreshold = 5000.0; // 默认电流阈值5A
int alarmStatus = 0;
int motorStatus = 0;
bool externalAlarm = false;

void setup() {
  Serial.begin(115200);

  // 初始化电机
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.linkCurrentSensor(&currentSensor);
  motor.controller = MotionControlType::velocity;
  motor.init();
  motor.initFOC();

  // 初始化报警继电器
  pinMode(alarmRelay, OUTPUT);
  digitalWrite(alarmRelay, LOW);

  // 初始化Modbus
  modbus.begin(1, Serial, 115200, SERIAL_8N1);
}

void loop() {
  motor.loopFOC();

  // 1. 监测电机故障（过流/过载）
  detectFault();

  // 2. Modbus处理报警指令
  handleAlarmModbus();

  // 3. 执行报警联动动作
  executeAlarmAction();

  delay(20);
}

void detectFault() {
  float actualCurrent = motor.current.q * 1000; // 转换为mA
  if (actualCurrent > currentThreshold) {
    alarmStatus = 1; // 过流报警
    motorStatus = 2; // 故障停机
    motor.move(0);   // 紧急停机
  } else if (abs(motor.shaftVelocity) > 100 && actualCurrent > currentThreshold * 0.8) {
    alarmStatus = 2; // 过载报警
    motorStatus = 2;
    motor.move(0);
  } else if (externalAlarm) {
    alarmStatus = 3; // 外部报警
    motorStatus = 1; // 停机
  } else {
    if (motorStatus == 2) alarmStatus = 0;
    if (motorStatus == 1 && !externalAlarm) motorStatus = 0;
  }
}

void handleAlarmModbus() {
  byte addr = modbus.getAddress();
  if (addr != 0) {
    // 读报警状态/电机状态
    if (modbus.isReadHoldingRegisters()) {
      uint16_t start = modbus.getStartAddress();
      uint16_t val = 0;
      if (start == ADDR_ALARM_STATUS) val = alarmStatus;
      else if (start == ADDR_MOTOR_STATUS) val = motorStatus;
      else if (start == ADDR_CURRENT_LIMIT) val = (uint16_t)currentThreshold;
      modbus.addRegisterValue(val);
      modbus.sendResponse();
    }
    // 写报警触发/电流阈值
    else if (modbus.isWriteSingleRegister()) {
      uint16_t reg = modbus.getAddressValue();
      uint16_t val = modbus.getRegisterValue();
      if (reg == ADDR_ALARM_TRIGGER) {
        if (val == 1) externalAlarm = true;
        else externalAlarm = false;
      } else if (reg == ADDR_CURRENT_LIMIT) {
        currentThreshold = (float)val;
      }
      modbus.sendResponse();
    }
  }
}

void executeAlarmAction() {
  if (alarmStatus != 0) {
    digitalWrite(alarmRelay, HIGH); // 触发报警继电器
    Serial.println("Alarm triggered! Motor stopping...");
  } else {
    digitalWrite(alarmRelay, LOW);
  }
}

要点解读

1. Modbus RTU协议的工业规范适配：确保通信的兼容性与稳定性
   工业机器人的Modbus RTU控制必须符合工业标准化规范，否则无法与上位机（PLC、工控机）兼容，核心要点包括：
   功能码精准匹配场景需求：根据控制场景选择标准Modbus功能码，例如案例4中用功能码03（读保持寄存器）读取电机参数，功能码06（写单个寄存器）下发调速指令；案例5中用功能码16（写多个寄存器）批量更新多轴参数，既符合Modbus规范，又提高通信效率，避免自定义协议带来的兼容问题；
   寄存器地址统一规划：按照工业设备的Modbus寄存器地址习惯，对参数、指令、状态进行分类编号，例如将电机控制类寄存器放在低位地址（如0x0001-0x0004），报警类寄存器放在高位地址（如0x2001-0x2004），确保上位机工程师能快速理解寄存器映射关系，降低集成难度；
   通信参数标准化配置：Modbus RTU的从站地址、波特率、校验位必须与上位机完全一致，工业场景常用波特率115200、8位数据位、1位停止位、无校验（SERIAL_8N1），从站地址需提前分配（如案例中的地址1），避免因通信参数不匹配导致的通信失败；
   数据格式转换标准化：Modbus寄存器仅支持16位整数，电机参数（转速、电流）多为浮点数，需采用统一的缩放规则（如转速放大10倍、电流放大100倍），上位机接收后再按相同规则还原，避免数据解析错误。
2. BLDC电机控制与Modbus的深度融合：实现远程控制的精准性
   Modbus仅负责数据通信，工业机器人的核心竞争力在于BLDC电机的精准控制，需将Modbus指令与电机控制逻辑深度融合，确保远程控制的响应速度和控制精度：
   控制闭环的实时衔接：Modbus指令的响应必须嵌入电机闭环控制的主循环（loop()），例如案例4中，在loopFOC()执行后立即处理Modbus指令，确保上位机下发的调速指令能被电机快速响应，避免因指令响应滞后导致控制偏差；
   参数的双向映射与同步：电机运行参数（转速、电流、位置）需实时映射到Modbus寄存器，供上位机监控；同时Modbus寄存器的指令参数（目标转速、电流阈值）需实时同步到电机控制变量，形成“上位机→Modbus→电机控制→参数反馈→上位机”的闭环，确保远程控制与本地控制的一致性；
   电机控制模式与Modbus指令的适配：根据工业机器人的不同控制需求，选择合适的电机控制模式（速度闭环、位置闭环、力矩闭环），并在Modbus寄存器中定义对应的目标参数寄存器，例如速度控制模式对应速度目标值寄存器，位置控制模式对应位置目标值寄存器，实现Modbus指令与电机控制模式的精准匹配；
   指令有效性校验：对Modbus下发的指令参数进行校验，例如转速值必须在电机额定转速范围内，电流阈值必须合理，避免因上位机误发指令导致电机过载或损坏，提升系统的安全性。
3. 多轴协同的Modbus通信规划：保障复杂工业动作的同步性
   工业机器人的复杂动作（如机械臂轨迹规划、码垛同步）依赖多轴协同，Modbus通信需针对多轴场景进行优化，保障多轴的同步性和数据交互效率：
   多轴寄存器分组与批量读写：为每个轴分配独立的寄存器组，采用Modbus的批量读写功能码（功能码03读多个寄存器、功能码16写多个寄存器），一次性完成多轴的参数下发和状态读取，避免逐个轴单独通信导致的时间延迟，保障多轴动作的同步性，如案例2中批量更新双轴速度目标值，确保两轴同步启动；
   多轴状态的打包反馈：将多轴的运行状态（运行/停止、速度偏差、故障）打包为一个Modbus数据块反馈给上位机，上位机可一次性获取所有轴的状态，便于快速判断多轴协同是否正常，减少通信次数，提升监控效率；
   同步信号的Modbus映射：若多轴需要严格的同步控制，可在Modbus协议中定义同步触发寄存器，上位机发送同步指令后，所有轴同时执行目标动作，例如定义同步启动寄存器，值为1时所有轴同时启动，实现多轴的同步启停，确保复杂动作的一致性；
   通信周期与控制周期的匹配：多轴的Modbus通信周期需与电机的控制周期匹配，例如电机控制周期为20ms，Modbus通信周期应小于控制周期，避免因通信延迟导致多轴动作不同步，可采用中断响应Modbus指令的方式，确保指令及时被处理。
4. 工业场景的安全控制机制：筑牢机器人运行的安全防线
   工业机器人运行在生产一线，安全是核心底线，Modbus控制必须结合硬件和软件机制，构建全方位的安全控制体系：
   电机故障的本地与远程双重保护：本地通过电机闭环控制实时监测电流、转速、位置等参数，一旦超过阈值立即触发保护（如紧急停机、限流）；远程通过Modbus寄存器实现上位机对安全参数的配置（如电流阈值、转速上限）和报警触发，形成本地+远程的双重安全保护，如案例3中，既支持本地过流检测，也支持上位机通过Modbus发送报警指令；
   紧急指令的Modbus优先级处理：Modbus协议中需定义最高优先级的紧急指令（如紧急停机指令），一旦上位机发送该指令，无论电机当前处于何种状态，立即执行紧急停机，且该指令的响应优先级高于其他常规指令，确保在紧急情况下能快速切断风险源；
   报警联动的闭环设计：报警不仅是信号输出，还需形成闭环，例如案例3中，机器人触发报警后，将报警状态通过Modbus反馈给上位机，上位机确认报警后，可发送复位指令，机器人收到复位指令且故障消除后，才能解除报警、恢复运行，避免故障未排除时机器人自动重启，引发二次风险；
   硬件安全与软件逻辑的协同：Modbus控制的软件逻辑需与硬件安全电路协同，例如电机的紧急停机按钮信号直接接入硬件保护电路，同时Modbus也支持远程停机，硬件和软件双管齐下，即使软件故障，硬件也能保障安全，符合工业设备的安全标准。
5. 嵌入式资源的优化分配：适配Arduino算力与工业通信需求
   Arduino作为嵌入式主控，算力、内存有限，而Modbus通信和BLDC控制均为实时性要求高的任务，需通过资源优化分配，确保两者协同稳定运行：
   任务优先级与执行周期规划：电机闭环控制（loopFOC()）是核心控制任务，优先级最高，必须在主循环中优先执行，确保控制周期稳定；Modbus通信采用轮询方式处理，在电机控制周期的间隙执行，避免占用过多的CPU资源，如案例中loop()先执行loopFOC()，再处理Modbus，确保控制优先级高于通信；
   Modbus协议栈的轻量化实现：选择轻量化的Modbus RTU协议库，避免复杂的协议栈占用过多内存，例如采用基于字节流解析的Modbus库，而非完整的功能库，减少代码体积和内存消耗，适配Arduino有限的Flash和RAM；
   数据缓存与寄存器复用：减少不必要的数据缓存，电机参数直接映射到Modbus寄存器，避免额外的数据拷贝；对不常用的寄存器采用复用机制，例如将报警历史记录暂存在不常用的寄存器中，节省内存资源；
   通信延迟的规避策略：Modbus RTU通信采用主从模式，从站无法主动发起通信，只能被动响应主站请求，为避免主站请求过于频繁导致从站响应不及时，合理设置主站的通信周期，同时在从站代码中采用快速响应机制，缩短响应时间，确保电机控制的实时性不受影响，例如在Modbus处理函数中避免复杂计算，只做简单的参数映射和指令转发。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
