写在前面

这一节说实话是我整个专栏写到现在最有"机器人味儿"的一篇。之前我们聊的更多是工程部署、推理加速这些偏"服务端"的东西，而今天要踏入的是另一个完全不同的生态——ROS。如果你接触过机器人开发，你大概懂得那种感觉：第一次让一个真实的摄像头话题跑起来，看到检测框实时出现在 RViz 里的那一刻，有一种难以言说的成就感。这篇文章我会尽量把这种感觉传递给你。

📖 上期回顾

在上期《YOLOv9【第八章：模型导出、部署与加速篇·第11节】YOLOv9 C# ONNXRuntime 工业软件集成！》内容中，我们深入探讨了如何在 C# 环境下，借助 Microsoft.ML.OnnxRuntime 这个 NuGet 包将 YOLOv9 的 ONNX 模型集成到工业软件中。那一节的核心挑战其实有两个方向：

技术层面，C# 的张量操作与 Python 生态有着显著差异。我们没法直接用 NumPy，要用 DenseTensor<float> 来构造输入，推理结果的后处理也需要手动在 C# 里完成非极大值抑制（NMS）。整个流程从图像读取、BGR 转 RGB、归一化、通道维度重排，到最终的 BoundingBox 绘制，我们逐步拆解了每一个环节，并给出了完整可运行的工程代码。

工程层面，我们讨论了如何在 WinForms 或 WPF 项目里集成推理逻辑，如何做到 UI 线程与推理线程分离（避免界面卡顿），以及如何通过批量推理来提升工业场景下的吞吐量。同时也提到了 C# 调用 CUDA 加速的注意事项——需要确保 CUDA 版本与 OnnxRuntime-gpu 包版本严格对应，否则会遇到 DLL 加载失败的问题，这个坑不少读者反馈踩到过。

上一节的内容适合做 .NET 工业软件开发、需要把视觉检测功能嵌入 MES/SCADA 系统的读者。如果你还没读过，建议补一下，因为那一节的模型导出和后处理逻辑，和今天这节的内容在思路上是一脉相承的。

🎯 本节主题：YOLOv9 ROS/ROS2 机器人部署

一、为什么机器人需要"换一种方式"集成视觉？

在开始写代码之前，我想先聊一个问题：已经有了 FastAPI 接口、有了 ONNX 推理脚本，为什么机器人场景还要单独讲一套？

答案藏在机器人系统的本质里。

传统的部署方案，无论是 HTTP 服务还是直接调用推理脚本，本质上都是请求-响应的模型：你给我一张图，我给你结果。这对 Web 应用或工业检测很好用，但对机器人来说有一个根本性的问题——机器人的传感器数据是连续的、异步的、多源的。

一台机器人可能同时有：

• 前置 RGB 摄像头（30FPS）
• 深度相机（15FPS）
• IMU（200Hz）
• 激光雷达（10Hz）
• 里程计（50Hz）

这些数据流需要一个统一的通信框架来协调，并且时间戳对齐、多节点协作、故障恢复这些机制，HTTP 接口根本无法原生支持。这就是 ROS（Robot Operating System） 存在的理由。

ROS 提供的是一种**发布-订阅（Pub/Sub）**的通信范式：摄像头驱动节点发布图像话题，检测节点订阅这个话题、处理完毕后发布检测结果话题，可视化节点再订阅检测结果进行显示。整个系统是松耦合的，任何一个节点崩溃都不会导致整个系统瘫痪。

这就是为什么机器人部署 YOLOv9 要专门讲一节。

二、ROS 与 ROS2 的关键差异

在动手之前，必须说清楚 ROS 和 ROS2 的区别，因为两者在代码层面差异相当大，不能混用。

2.1 历史背景

ROS1（以 ROS Noetic 为代表，基于 Ubuntu 20.04）是 2007 年开始开发的，经历了十多年的迭代。它功能强大、生态丰富，但有几个设计上的硬伤：不支持实时系统、不支持多机器人、依赖 rosmaster 单点故障、Python 2 遗留问题（Noetic 已改为 Python 3，但历史包袱重）。

ROS2（目前主流是 ROS2 Humble，基于 Ubuntu 22.04；以及 ROS2 Iron/Jazzy）从 2017 年开始以全新架构设计，底层通信换成了 DDS（Data Distribution Service），原生支持实时系统、多机器人、无需 rosmaster、支持 QoS 策略（Quality of Service），Python 3 原生支持。

2.2 对开发者的影响

特性	ROS1 (Noetic)	ROS2 (Humble/Iron)
底层通信	TCPROS/UDPROS	DDS (FastDDS/CycloneDDS)
Python API	rospy	rclpy
C++ API	roscpp	rclcpp
消息定义	.msg/.srv/.action	同左，但编译系统变为 ament_cmake
构建系统	catkin	colcon + ament
节点生命周期	无内置生命周期	有 Lifecycle Node
执行器	单线程/多线程	单线程/多线程/静态执行器
时间戳	rospy.Time	rclpy.clock

本文以 ROS2 Humble 为主进行讲解，同时会在关键处标注 ROS1 的等价写法，照顾还在维护 ROS1 项目的读者。

三、整体架构设计

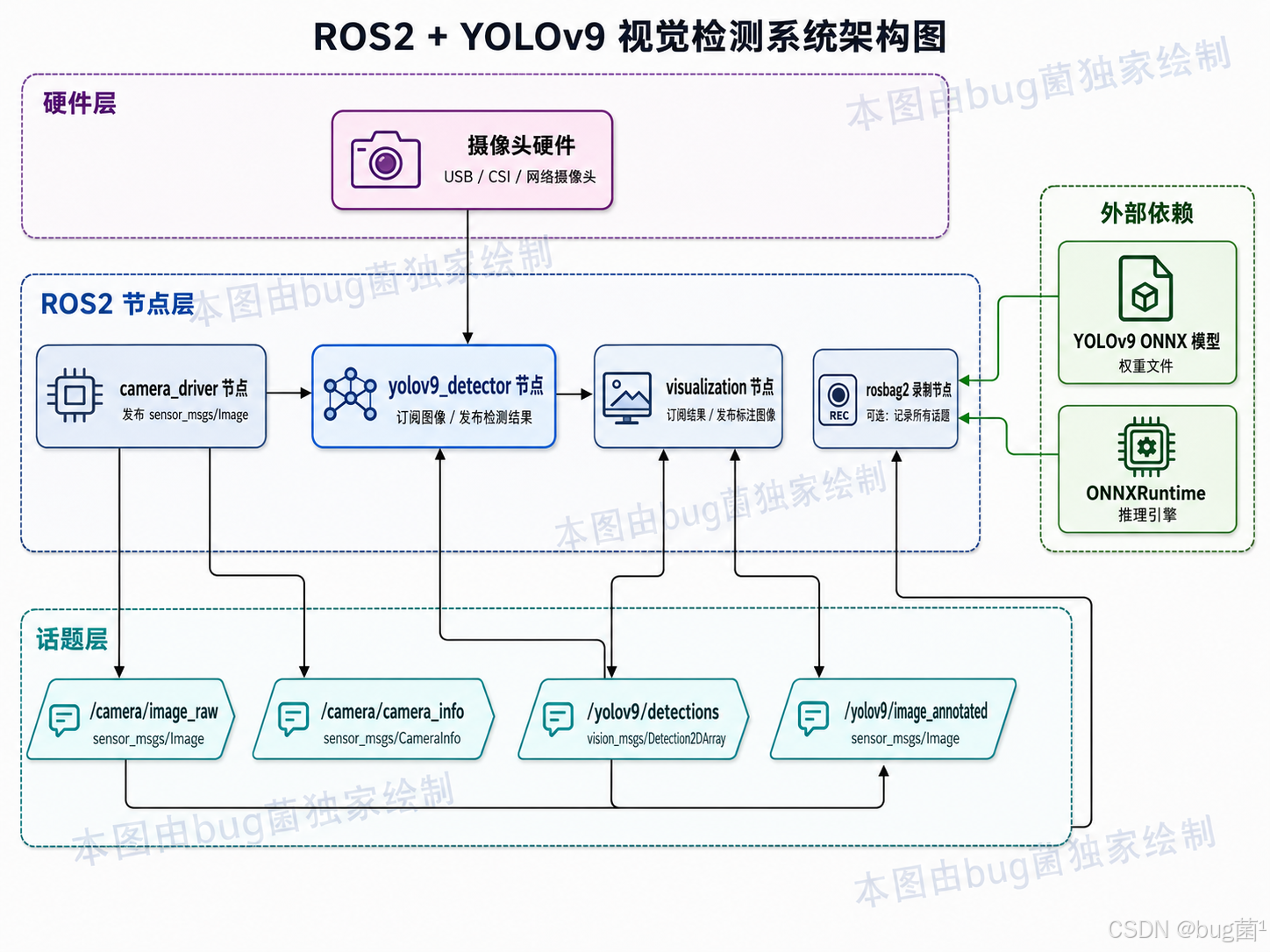

在写任何代码之前，先把架构想清楚。相关示意图绘制如下，仅供参考：

这个架构图体现了几个重要的设计原则：

1. 话题解耦：摄像头驱动节点和检测节点完全解耦，可以独立启停
2. 结果分离：检测结果（结构化数据）和可视化图像（像素数据）分两个话题发布，下游可以按需订阅
3. 标准消息类型：尽量使用 ROS 标准消息类型（vision_msgs/Detection2DArray），而不是自定义消息，方便与其他工具集成
4. 可录制：所有话题都能被 rosbag2 录制，方便离线调试

四、环境搭建

4.1 安装 ROS2 Humble

# 设置 locale（确保 UTF-8）
sudo apt update && sudo apt install locales
sudo locale-gen en_US en_US.UTF-8
sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8
export LANG=en_US.UTF-8

# 添加 ROS2 apt 仓库
sudo apt install software-properties-common
sudo add-apt-repository universe
sudo apt update && sudo apt install curl -y
sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key \
    -o /usr/share/keyrings/ros-archive-keyring.gpg

echo "deb [arch=$(dpkg --print-architecture) \
    signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] \
    http://packages.ros.org/ros2/ubuntu \
    $(. /etc/os-release && echo $UBUNTU_CODENAME) main" | \
    sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null

# 安装 ROS2 Humble Desktop（含 RViz2）
sudo apt update
sudo apt upgrade
sudo apt install ros-humble-desktop

# 安装构建工具
sudo apt install python3-colcon-common-extensions python3-rosdep

# 初始化 rosdep
sudo rosdep init
rosdep update

# 激活环境（建议加入 .bashrc）
source /opt/ros/humble/setup.bash

4.2 安装 Python 依赖

# 安装 ONNXRuntime（CPU 版本，如有 GPU 可换 onnxruntime-gpu）
pip3 install onnxruntime opencv-python numpy

# 安装 vision_msgs（标准视觉消息包）
sudo apt install ros-humble-vision-msgs

# 安装 cv_bridge（ROS Image 与 OpenCV Mat 互转）
sudo apt install ros-humble-cv-bridge

# 安装 image_transport（图像压缩传输）
sudo apt install ros-humble-image-transport

4.3 创建工作空间

# 创建工作空间目录
mkdir -p ~/ros2_ws/src
cd ~/ros2_ws/src

# 创建 YOLOv9 检测包
ros2 pkg create --build-type ament_python yolov9_detector \
    --dependencies rclpy sensor_msgs vision_msgs cv_bridge

cd ~/ros2_ws

工作空间结构如下：

ros2_ws/
├── src/
│   └── yolov9_detector/
│       ├── package.xml
│       ├── setup.py
│       ├── setup.cfg
│       ├── resource/
│       │   └── yolov9_detector
│       └── yolov9_detector/
│           ├── __init__.py
│           ├── yolov9_node.py          # 主检测节点
│           ├── yolov9_inference.py     # 推理封装类
│           └── postprocess.py         # 后处理工具
├── install/
├── build/
└── log/

五、YOLOv9 推理封装类

在写 ROS 节点之前，先把推理逻辑封装成一个与 ROS 无关的纯 Python 类。这样做的好处是：推理逻辑可以独立测试，不依赖 ROS 环境，也方便在其他场景复用。

# yolov9_detector/yolov9_inference.py
"""
YOLOv9 推理封装类
基于 ONNXRuntime，与 ROS 解耦，可独立测试
支持 YOLOv9 官方导出的 ONNX 模型（包含后处理）
"""

import numpy as np
import onnxruntime as ort
import cv2
from dataclasses import dataclass, field
from typing import List, Tuple, Optional
import logging

logger = logging.getLogger(__name__)


@dataclass
class Detection:
    """
    单个检测结果的数据类
    bbox 格式：[x1, y1, x2, y2]，像素坐标（相对于原始图像）
    """
    bbox: List[float]          # [x1, y1, x2, y2]
    confidence: float          # 置信度 0~1
    class_id: int              # 类别 ID
    class_name: str            # 类别名称
    center_x: float = 0.0     # 中心点 x（归一化 0~1）
    center_y: float = 0.0     # 中心点 y（归一化 0~1）
    width_norm: float = 0.0   # 宽度（归一化）
    height_norm: float = 0.0  # 高度（归一化）


class YOLOv9Inference:
    """
    YOLOv9 ONNX 推理类

    使用说明：
        inference = YOLOv9Inference(
            model_path="/path/to/yolov9.onnx",
            class_names=["person", "car", ...],
            conf_threshold=0.25,
            iou_threshold=0.45,
            input_size=(640, 640)
        )
        detections = inference.infer(bgr_image)

    注意：
        YOLOv9 的 ONNX 导出有两种模式：
        1. 含 NMS 后处理（--simplify 后通常包含）：输出格式为 [num_detections, 6]
        2. 不含 NMS（原始 anchor 输出）：需要手动做 NMS
        本类支持自动检测输出格式并选择对应后处理路径
    """

    # COCO 80 类默认名称（可被外部覆盖）
    COCO_NAMES = [
        'person', 'bicycle', 'car', 'motorcycle', 'airplane', 'bus', 'train',
        'truck', 'boat', 'traffic light', 'fire hydrant', 'stop sign',
        'parking meter', 'bench', 'bird', 'cat', 'dog', 'horse', 'sheep',
        'cow', 'elephant', 'bear', 'zebra', 'giraffe', 'backpack', 'umbrella',
        'handbag', 'tie', 'suitcase', 'frisbee', 'skis', 'snowboard',
        'sports ball', 'kite', 'baseball bat', 'baseball glove', 'skateboard',
        'surfboard', 'tennis racket', 'bottle', 'wine glass', 'cup', 'fork',
        'knife', 'spoon', 'bowl', 'banana', 'apple', 'sandwich', 'orange',
        'broccoli', 'carrot', 'hot dog', 'pizza', 'donut', 'cake', 'chair',
        'couch', 'potted plant', 'bed', 'dining table', 'toilet', 'tv',
        'laptop', 'mouse', 'remote', 'keyboard', 'cell phone', 'microwave',
        'oven', 'toaster', 'sink', 'refrigerator', 'book', 'clock', 'vase',
        'scissors', 'teddy bear', 'hair drier', 'toothbrush'
    ]

    def __init__(
        self,
        model_path: str,
        class_names: Optional[List[str]] = None,
        conf_threshold: float = 0.25,
        iou_threshold: float = 0.45,
        input_size: Tuple[int, int] = (640, 640),
        providers: Optional[List[str]] = None
    ):
        """
        初始化推理引擎

        Args:
            model_path: ONNX 模型路径
            class_names: 类别名称列表，None 则使用 COCO 80 类
            conf_threshold: 置信度阈值
            iou_threshold: NMS IOU 阈值
            input_size: 模型输入尺寸 (宽, 高)
            providers: ONNXRuntime 执行提供者，None 自动选择
        """
        self.model_path = model_path
        self.class_names = class_names if class_names else self.COCO_NAMES
        self.conf_threshold = conf_threshold
        self.iou_threshold = iou_threshold
        self.input_size = input_size  # (W, H)

        # 初始化 ONNXRuntime Session
        if providers is None:
            # 自动检测：优先使用 CUDA，其次 CPU
            available = ort.get_available_providers()
            if 'CUDAExecutionProvider' in available:
                providers = ['CUDAExecutionProvider', 'CPUExecutionProvider']
                logger.info("使用 CUDA 加速推理")
            else:
                providers = ['CPUExecutionProvider']
                logger.info("使用 CPU 推理")

        # Session 配置：多线程优化
        sess_options = ort.SessionOptions()
        sess_options.graph_optimization_level = ort.GraphOptimizationLevel.ORT_ENABLE_ALL
        sess_options.intra_op_num_threads = 4   # 算子内线程数
        sess_options.inter_op_num_threads = 2   # 算子间线程数

        self.session = ort.InferenceSession(
            model_path,
            sess_options=sess_options,
            providers=providers
        )

        # 获取输入输出信息
        self.input_name = self.session.get_inputs()[0].name
        self.input_shape = self.session.get_inputs()[0].shape  # [batch, C, H, W]
        self.output_names = [o.name for o in self.session.get_outputs()]
        self.output_shapes = [o.shape for o in self.session.get_outputs()]

        logger.info(f"模型加载成功: {model_path}")
        logger.info(f"输入节点: {self.input_name}, shape: {self.input_shape}")
        logger.info(f"输出节点: {self.output_names}")
        logger.info(f"输出 shape: {self.output_shapes}")

        # 自动判断输出格式
        # YOLOv9 典型输出：[1, 300, 6] 表示已含 NMS（最多300个检测，每个6个值）
        # 或 [1, num_anchors, 85] 表示原始输出需手动 NMS
        self._detect_output_format()

        # 用于颜色分配（每个类别固定颜色）
        np.random.seed(42)
        self.colors = np.random.randint(0, 255, size=(len(self.class_names), 3), dtype=np.uint8)

    def _detect_output_format(self):
        """
        自动检测模型输出格式
        YOLOv9 导出的 ONNX 输出有两种典型格式：
        1. 含 NMS：输出 shape 为 [batch, num_det, 6]，6 = [x1,y1,x2,y2,conf,cls]
        2. 不含 NMS：输出 shape 为 [batch, num_anchors, num_classes+5]
        """
        if len(self.output_shapes) == 1:
            shape = self.output_shapes[0]
            if len(shape) == 3 and shape[-1] == 6:
                self.output_format = 'with_nms'
                logger.info("检测到输出格式：含 NMS（[batch, num_det, 6]）")
            elif len(shape) == 3 and shape[-1] > 6:
                self.output_format = 'without_nms'
                logger.info("检测到输出格式：不含 NMS，需手动后处理")
            else:
                self.output_format = 'unknown'
                logger.warning(f"未知输出格式，shape: {shape}，将尝试自动适配")
        else:
            # 多输出头（如分支输出），按 without_nms 处理
            self.output_format = 'multi_output'
            logger.info("检测到多输出格式，按 without_nms 处理")

    def preprocess(self, image_bgr: np.ndarray) -> Tuple[np.ndarray, float, Tuple[int, int]]:
        """
        图像预处理：letterbox 缩放 + 归一化 + 通道转换

        Args:
            image_bgr: OpenCV BGR 格式图像，shape [H, W, 3]

        Returns:
            input_tensor: 模型输入张量，shape [1, 3, H, W]，float32
            scale: 缩放比例（用于坐标还原）
            pad: padding 大小 (pad_w, pad_h)（用于坐标还原）
        """
        orig_h, orig_w = image_bgr.shape[:2]
        target_w, target_h = self.input_size

        # Letterbox：保持宽高比缩放，不足部分用灰色（114）填充
        scale = min(target_w / orig_w, target_h / orig_h)
        new_w = int(orig_w * scale)
        new_h = int(orig_h * scale)

        # 缩放图像
        resized = cv2.resize(image_bgr, (new_w, new_h), interpolation=cv2.INTER_LINEAR)

        # 计算 padding（居中放置）
        pad_w = (target_w - new_w) // 2
        pad_h = (target_h - new_h) // 2

        # 创建目标大小画布并填充
        canvas = np.full((target_h, target_w, 3), 114, dtype=np.uint8)
        canvas[pad_h:pad_h + new_h, pad_w:pad_w + new_w] = resized

        # BGR -> RGB
        canvas_rgb = cv2.cvtColor(canvas, cv2.COLOR_BGR2RGB)

        # 归一化到 [0, 1]
        canvas_float = canvas_rgb.astype(np.float32) / 255.0

        # HWC -> CHW -> NCHW
        input_tensor = np.transpose(canvas_float, (2, 0, 1))[np.newaxis, ...]  # [1, 3, H, W]

        return input_tensor, scale, (pad_w, pad_h)

    def postprocess_with_nms(
        self,
        output: np.ndarray,
        orig_shape: Tuple[int, int],
        scale: float,
        pad: Tuple[int, int]
    ) -> List[Detection]:
        """
        后处理：适用于含 NMS 的输出格式
        输出 shape：[1, num_det, 6]，6 = [x1, y1, x2, y2, conf, cls_id]
        坐标为相对于模型输入尺寸的像素坐标，需还原到原始图像坐标

        Args:
            output: 模型原始输出
            orig_shape: 原始图像 shape (H, W)
            scale: 预处理时的缩放比例
            pad: 预处理时的 padding (pad_w, pad_h)

        Returns:
            detections: Detection 列表
        """
        orig_h, orig_w = orig_shape
        pad_w, pad_h = pad
        detections = []

        # output shape: [1, num_det, 6]
        preds = output[0]  # [num_det, 6]

        for pred in preds:
            x1, y1, x2, y2, conf, cls_id = pred

            # 过滤低置信度
            if conf < self.conf_threshold:
                continue

            cls_id = int(cls_id)

            # 坐标还原：减去 padding，除以 scale
            x1 = (x1 - pad_w) / scale
            y1 = (y1 - pad_h) / scale
            x2 = (x2 - pad_w) / scale
            y2 = (y2 - pad_h) / scale

            # 裁剪到图像边界
            x1 = max(0.0, min(x1, orig_w))
            y1 = max(0.0, min(y1, orig_h))
            x2 = max(0.0, min(x2, orig_w))
            y2 = max(0.0, min(y2, orig_h))

            # 过滤无效框
            if x2 <= x1 or y2 <= y1:
                continue

            # 计算归一化中心坐标和尺寸（vision_msgs 需要）
            cx = ((x1 + x2) / 2.0) / orig_w
            cy = ((y1 + y2) / 2.0) / orig_h
            bw = (x2 - x1) / orig_w
            bh = (y2 - y1) / orig_h

            class_name = (
                self.class_names[cls_id]
                if cls_id < len(self.class_names)
                else f"class_{cls_id}"
            )

            detections.append(Detection(
                bbox=[float(x1), float(y1), float(x2), float(y2)],
                confidence=float(conf),
                class_id=cls_id,
                class_name=class_name,
                center_x=cx,
                center_y=cy,
                width_norm=bw,
                height_norm=bh
            ))

        return detections

    def postprocess_without_nms(
        self,
        output: np.ndarray,
        orig_shape: Tuple[int, int],
        scale: float,
        pad: Tuple[int, int]
    ) -> List[Detection]:
        """
        后处理：适用于不含 NMS 的原始输出格式
        输出 shape：[1, num_anchors, num_classes+5]
        5 = [cx, cy, w, h, obj_conf]，后接 num_classes 个类别置信度

        坐标为相对于模型输入尺寸的归一化坐标（0~1）
        """
        orig_h, orig_w = orig_shape
        pad_w, pad_h = pad
        target_w, target_h = self.input_size

        preds = output[0]  # [num_anchors, num_classes+5]

        # 解析 cx, cy, w, h, obj_conf, class_confs
        num_classes = preds.shape[1] - 5

        # 目标置信度过滤（objectness * max_class_conf）
        obj_conf = preds[:, 4]
        class_confs = preds[:, 5:]  # [num_anchors, num_classes]
        class_ids = np.argmax(class_confs, axis=1)
        max_class_conf = class_confs[np.arange(len(class_ids)), class_ids]
        scores = obj_conf * max_class_conf

        # 置信度过滤
        keep_mask = scores >= self.conf_threshold
        preds_filtered = preds[keep_mask]
        scores_filtered = scores[keep_mask]
        class_ids_filtered = class_ids[keep_mask]

        if len(preds_filtered) == 0:
            return []

        # 坐标转换：(cx, cy, w, h) -> (x1, y1, x2, y2)，像素坐标（模型输入尺寸）
        cx = preds_filtered[:, 0] * target_w
        cy = preds_filtered[:, 1] * target_h
        w = preds_filtered[:, 2] * target_w
        h = preds_filtered[:, 3] * target_h

        x1 = cx - w / 2.0
        y1 = cy - h / 2.0
        x2 = cx + w / 2.0
        y2 = cy + h / 2.0

        boxes = np.stack([x1, y1, x2, y2], axis=1)

        # OpenCV NMS
        # cv2.dnn.NMSBoxes 需要 [x, y, w, h] 格式
        boxes_xywh = [[float(b[0]), float(b[1]), float(b[2]-b[0]), float(b[3]-b[1])]
                       for b in boxes]

        indices = cv2.dnn.NMSBoxes(
            boxes_xywh,
            scores_filtered.tolist(),
            self.conf_threshold,
            self.iou_threshold
        )

        detections = []
        if len(indices) == 0:
            return detections

        # 兼容 OpenCV 4.x 和 3.x 的返回格式差异
        if isinstance(indices, np.ndarray):
            indices = indices.flatten()

        for idx in indices:
            bx1, by1, bx2, by2 = boxes[idx]

            # 坐标还原到原始图像
            rx1 = (bx1 - pad_w) / scale
            ry1 = (by1 - pad_h) / scale
            rx2 = (bx2 - pad_w) / scale
            ry2 = (by2 - pad_h) / scale

            rx1 = max(0.0, min(rx1, orig_w))
            ry1 = max(0.0, min(ry1, orig_h))
            rx2 = max(0.0, min(rx2, orig_w))
            ry2 = max(0.0, min(ry2, orig_h))

            if rx2 <= rx1 or ry2 <= ry1:
                continue

            cls_id = int(class_ids_filtered[idx])
            conf = float(scores_filtered[idx])

            cx_norm = ((rx1 + rx2) / 2.0) / orig_w
            cy_norm = ((ry1 + ry2) / 2.0) / orig_h
            bw_norm = (rx2 - rx1) / orig_w
            bh_norm = (ry2 - ry1) / orig_h

            class_name = (
                self.class_names[cls_id]
                if cls_id < len(self.class_names)
                else f"class_{cls_id}"
            )

            detections.append(Detection(
                bbox=[rx1, ry1, rx2, ry2],
                confidence=conf,
                class_id=cls_id,
                class_name=class_name,
                center_x=cx_norm,
                center_y=cy_norm,
                width_norm=bw_norm,
                height_norm=bh_norm
            ))

        return detections

    def infer(self, image_bgr: np.ndarray) -> List[Detection]:
        """
        主推理接口

        Args:
            image_bgr: OpenCV BGR 格式图像

        Returns:
            detections: 检测结果列表
        """
        orig_shape = image_bgr.shape[:2]  # (H, W)

        # 1. 预处理
        input_tensor, scale, pad = self.preprocess(image_bgr)

        # 2. 模型推理
        outputs = self.session.run(self.output_names, {self.input_name: input_tensor})

        # 3. 后处理（根据输出格式选择路径）
        if self.output_format == 'with_nms':
            detections = self.postprocess_with_nms(
                outputs[0], orig_shape, scale, pad
            )
        else:
            # without_nms 或 unknown 都走手动 NMS 路径
            detections = self.postprocess_without_nms(
                outputs[0], orig_shape, scale, pad
            )

        return detections

    def draw_detections(self, image_bgr: np.ndarray, detections: List[Detection]) -> np.ndarray:
        """
        在图像上绘制检测结果（用于可视化话题发布）

        Args:
            image_bgr: 原始 BGR 图像
            detections: 检测结果列表

        Returns:
            annotated: 标注后的 BGR 图像
        """
        annotated = image_bgr.copy()

        for det in detections:
            x1, y1, x2, y2 = [int(v) for v in det.bbox]
            color = self.colors[det.class_id % len(self.colors)].tolist()

            # 绘制检测框
            cv2.rectangle(annotated, (x1, y1), (x2, y2), color, 2)

            # 绘制标签背景
            label = f"{det.class_name} {det.confidence:.2f}"
            label_size, baseline = cv2.getTextSize(
                label, cv2.FONT_HERSHEY_SIMPLEX, 0.5, 1
            )
            label_y = max(y1, label_size[1] + 5)
            cv2.rectangle(
                annotated,
                (x1, label_y - label_size[1] - 5),
                (x1 + label_size[0], label_y),
                color, -1
            )

            # 绘制文字
            cv2.putText(
                annotated, label,
                (x1, label_y - 3),
                cv2.FONT_HERSHEY_SIMPLEX, 0.5,
                (255, 255, 255), 1, cv2.LINE_AA
            )

        return annotated

六、ROS2 检测节点实现：yolov9_node.py

在完成了底层的推理封装后，我们现在进入 ROS2 的核心——**节点（Node）**的开发。

这个节点的职责非常明确：

1. 订阅（Subscribe）：监听摄像头驱动发布的图像话题。

2. 转换（Convert）：将 ROS 的 sensor_msgs/Image 转换为 OpenCV 格式。

3. 推理（Inference）：调用我们上一节写的 YOLOv9Inference 类。

4. 发布结果（Publish Results）：

   • 将结构化的检测信息发布到 vision_msgs/Detection2DArray。
   • 将画好框的图像发布到新的图像话题，供 RViz2 预览。

# yolov9_detector/yolov9_node.py
import rclpy
from rclpy.node import Node
from rclpy.qos import qos_profile_sensor_data
from sensor_msgs.msg import Image
from vision_msgs.msg import Detection2DArray, Detection2D, ObjectHypothesisWithPose
from cv_bridge import CvBridge
import cv2
import time

# 导入我们上一节写的推理封装类
from .yolov9_inference import YOLOv9Inference

class YOLOv9DetectorNode(Node):
    """
    YOLOv9 ROS2 检测节点
    实现从图像订阅到检测结果发布的完整流水线
    """

    def __init__(self):
        super().__init__('yolov9_detector_node')

        # 1. 声明与获取参数 (ROS2 Parameter 机制)
        # 这样做的好处是可以在启动时或运行时动态修改配置，无需重新编译
        self.declare_parameter('model_path', 'model/yolov9-c.onnx')
        self.declare_parameter('input_topic', '/camera/image_raw')
        self.declare_parameter('output_topic', '/yolov9/detections')
        self.declare_parameter('viz_topic', '/yolov9/image_annotated')
        self.declare_parameter('conf_threshold', 0.25)
        self.declare_parameter('iou_threshold', 0.45)
        self.declare_parameter('device', 'cpu') # 'cpu' 或 'cuda'

        model_path = self.get_parameter('model_path').get_parameter_value().string_value
        input_topic = self.get_parameter('input_topic').get_parameter_value().string_value
        output_topic = self.get_parameter('output_topic').get_parameter_value().string_value
        viz_topic = self.get_parameter('viz_topic').get_parameter_value().string_value
        conf_thres = self.get_parameter('conf_threshold').get_parameter_value().double_value
        iou_thres = self.get_parameter('iou_threshold').get_parameter_value().double_value
        device = self.get_parameter('device').get_parameter_value().string_value

        # 2. 初始化推理引擎
        providers = ['CUDAExecutionProvider'] if device == 'cuda' else ['CPUExecutionProvider']
        self.model = YOLOv9Inference(
            model_path=model_path,
            conf_threshold=conf_thres,
            iou_threshold=iou_thres,
            providers=providers
        )

        # 3. 初始化工具
        self.bridge = CvBridge()

        # 4. 创建订阅者
        # 使用 qos_profile_sensor_data 保证在网络波动时优先处理最新图像（Best Effort）
        self.subscription = self.create_subscription(
            Image,
            input_topic,
            self.image_callback,
            qos_profile_sensor_data
        )

        # 5. 创建发布者
        self.det_pub = self.create_publisher(Detection2DArray, output_topic, 10)
        self.viz_pub = self.create_publisher(Image, viz_topic, 10)

        self.get_logger().info(f'YOLOv9 节点已启动，订阅话题: {input_topic}')

    def image_callback(self, msg):
        """
        核心回调函数：每当接收到一帧图像时执行
        """
        start_time = time.time()

        try:
            # A. ROS Image 消息转 OpenCV BGR 格式
            # 使用 cv_bridge 自动处理编码（bgr8 是最通用的）
            cv_image = self.bridge.imgmsg_to_cv2(msg, desired_encoding='bgr8')
        except Exception as e:
            self.get_logger().error(f'图像转换失败: {str(e)}')
            return

        # B. 执行 YOLOv9 推理
        detections = self.model.infer(cv_image)

        # C. 构造并发布结构化检测结果 (vision_msgs)
        # 这是机器人下游节点（如自动导航、机械臂抓取）最需要的数据
        det_array_msg = Detection2DArray()
        det_array_msg.header = msg.header # 保持时间戳对齐，非常重要！

        for det in detections:
            d2d = Detection2D()
            # 填充类别和置信度
            hyp = ObjectHypothesisWithPose()
            hyp.hypothesis.class_id = str(det.class_id)
            hyp.hypothesis.score = det.confidence
            d2d.results.append(hyp)

            # 填充位置信息（vision_msgs 使用中心点坐标 + 宽高）
            d2d.bbox.center.position.x = det.center_x * cv_image.shape[1]
            d2d.bbox.center.position.y = det.center_y * cv_image.shape[0]
            d2d.bbox.size_x = det.width_norm * cv_image.shape[1]
            d2d.bbox.size_y = det.height_norm * cv_image.shape[0]

            det_array_msg.detections.append(d2d)

        self.det_pub.publish(det_array_msg)

        # D. 构造并发布可视化图像话题
        # 只有当有人订阅可视化话题时，才执行绘制逻辑，节省性能
        if self.viz_pub.get_subscription_count() > 0:
            annotated_img = self.model.draw_detections(cv_image, detections)
            viz_msg = self.bridge.cv2_to_imgmsg(annotated_img, encoding='bgr8')
            viz_msg.header = msg.header
            self.viz_pub.publish(viz_msg)

        # E. 打印性能日志
        end_time = time.time()
        fps = 1.0 / (end_time - start_time)
        self.get_logger().debug(f'推理耗时: {(end_time - start_time)*1000:.2f}ms | FPS: {fps:.1f}')

def main(args=None):
    rclpy.init(args=args)
    node = YOLOv9DetectorNode()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

七、工程配置文件与依赖管理

在 ROS2 中，仅仅写好 Python 脚本是不够的，我们需要配置 package.xml 和 setup.py 来定义包的依赖和入口点，确保 colcon build 能够正确识别。

7.1 package.xml

这个文件定义了包的元数据。请确保添加了 vision_msgs 和 cv_bridge 的依赖。

<?xml version="1.0"?>
<package format="3">
  <name>yolov9_detector</name>
  <version>0.1.0</version>
  <description>YOLOv9 ROS2 Wrapper using ONNXRuntime</description>
  <maintainer email="author@example.com">Author</maintainer>
  <license>Apache License 2.0</license>

  <depend>rclpy</depend>
  <depend>sensor_msgs</depend>
  <depend>vision_msgs</depend>
  <depend>cv_bridge</depend>

  <test_depend>ament_copyright</test_depend>
  <test_depend>ament_flake8</test_depend>
  <test_depend>ament_pep257</test_depend>
  <test_depend>python3-pytest</test_depend>

  <export>
    <build_type>ament_python</build_type>
  </export>
</package>

7.2 setup.py

这里最关键的是 entry_points，它定义了你在终端里输入的命令名。

from setuptools import setup
import os
from glob import glob

package_name = 'yolov9_detector'

setup(
    name=package_name,
    version='0.1.0',
    packages=[package_name],
    data_files=[
        ('share/ament_index/resource_index/packages',
            ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
        # 包含 launch 文件（如有）
        (os.path.join('share', package_name, 'launch'), glob('launch/*.py')),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='Author',
    maintainer_email='author@example.com',
    description='YOLOv9 ROS2 implementation',
    license='Apache License 2.0',
    tests_require=['pytest'],
    entry_points={
        'console_scripts': [
            'detector_node = yolov9_detector.yolov9_node:main'
        ],
    },
)

八、编译、运行与 RViz2 可视化

现在到了激动人心的时刻：让代码跑起来。

8.1 编译工作空间

cd ~/ros2_ws
# 仅编译我们的检测包，节省时间
colcon build --packages-select yolov9_detector
source install/setup.bash

8.2 运行摄像头驱动

你可以使用标准的 USB 摄像头节点（usb_cam）：

sudo apt install ros-humble-usb-cam
ros2 run usb_cam usb_cam_node_exe --ros-args -p video_device:="/dev/video0"

8.3 启动 YOLOv9 节点

ros2 run yolov9_detector detector_node --ros-args \
    -p model_path:="/home/user/models/yolov9-s.onnx" \
    -p device:="cuda"

8.4 RViz2 可视化调试

打开 RViz2，你会发现机器人视觉调试的强大之处：

1. 添加 Image 展示：在 RViz2 左侧点击 Add -> By topic -> 选择 /yolov9/image_annotated 话题。
2. 观察坐标流：由于我们保留了 header.stamp（时间戳），即使在有网络延迟的情况下，图像和检测框也能对齐。
3. 坐标变换：如果你有机器人的 URDF 模型，你可以直接在 3D 空间中观察检测到的物体相对于机器人的位置（需要额外的深度信息，本节主要讨论 2D）。

九、机器人场景下的性能优化思考

在机器人部署中，我们不能仅仅追求单帧推理速度。以下是几个实战中的“锦囊妙计”：

9.1 时间戳对齐（Syncing）

在机器人上，视觉检测通常要和雷达或里程计融合。务必确保你的 Detection2DArray 消息头中的时间戳是从原始图像消息中透传过来的。

det_array_msg.header = msg.header # 绝对不要用 self.get_clock().now()

如果你用了新的时间戳，当下游节点试图在 TF 变换树中查找该物体的位置时，会因为“时间太新”或“时间太旧”而导致变换失败。

9.2 减少零拷贝（Zero Copy）

图像数据在 ROS 节点间传输是很重的。如果你发现 CPU 占用率很高，并不是推理慢，而是消息在内存里拷来拷去慢。

• 优化方案：在 ROS2 中，如果订阅者和发布者在同一个进程内（使用 Component），可以实现 进程内通信（Intra-process Communication），此时传输的是指针而不是数据。

9.3 动态参数调优

机器人进入光照不足的环境时，你可能需要实时降低 conf_threshold。通过 ROS2 的 rqt_reconfigure 工具，你可以不用重启节点就改变这些参数。

十、总结

本节我们完成了一个从“纯 Python 算法”到“标准化机器人组件”的跨越。我们不仅实现了 YOLOv9 的高效推理，还遵循了 ROS2 的通信范式，确保检测结果能被其他机器人功能（如避障、跟踪）无缝调用。

核心知识点：

1. 机器人视觉需要异步流式处理而非请求响应。
2. 使用 vision_msgs 确保结果的通用性。
3. cv_bridge 是连接深度学习生态与机器人生态的桥梁。
4. 时间戳一致性是机器人多传感器协同的灵魂。

你现在的机器人已经拥有了“眼睛”和“大脑”。但问题随之而来：如果这台机器人是运行在算力有限的树莓派或 Jetson Nano 上，YOLOv9 能跑多快？我们该如何压榨硬件的每一分性能？

🚀 下期预告：Jetson Nano/NX/Orin 部署 YOLOv9：边缘设备优化

下一节，我们将离开 PC 的舒适区，深入嵌入式边缘计算的领地。
我们将探讨：

1. TensorRT 深度优化：为什么在 NVIDIA 嵌入式板卡上，TensorRT 是唯一真神？
2. 硬件解码加速：如何利用 Jetson 的 NVDEC 直接解码摄像头流，完全不占 CPU。
3. 功耗与性能平衡：在 15W 的限制下，如何维持 YOLOv9 的实时检测。
4. 编译优化：针对 ARM 架构的特殊编译策略。

敬请期待，让我们把 YOLOv9 带入真正的移动机器人时代！加油，开发者！

📌 附录

相关参考资料

• YOLOv9 官方论文：YOLOv9: Learning What You Want to Learn Using Programmable Gradient Information，Wang et al., 2024，arxiv: 2402.13616
• 信息瓶颈理论原始论文：The Information Bottleneck Method，Tishby et al., 2000
• RevNet 可逆网络：The Reversible Residual Network，Gomez et al., 2017，arxiv: 1707.04585
• E-ELAN / YOLOv7 论文：YOLOv7: Trainable Bag-of-Freebies Sets New State-of-the-Art for Real-Time Object Detectors，Wang et al., 2022，arxiv: 2207.02696
• DFL 相关：Generalized Focal Loss V2，Li et al., 2021，arxiv: 2011.12885
• COCO 数据集基准：https://cocodataset.org
• YOLOv9 官方仓库：https://github.com/WongKinYiu/yolov9
• PyTorch 官方安装指南：https://pytorch.org/get-started/locally/
• NVIDIA CUDA Toolkit 归档：https://developer.nvidia.com/cuda-toolkit-archive
• Miniconda 下载：https://docs.conda.io/en/latest/miniconda.html
• 本节所有脚本代码：见文章各代码块，可直接复制使用

希望本文围绕 YOLOv9 的实战讲解，能够在以下几个维度上切实帮助到你：

• 🎯 模型精度提升：结合 YOLOv9 的 PGI、GELAN 等核心机制，从网络结构、特征融合、检测头、损失函数和数据增强等方向展开优化，通过工程实验提升目标检测精度；
• 🚀 推理速度优化：结合模型轻量化、结构重参数化、剪枝、量化、知识蒸馏与部署加速策略，帮助模型在真实业务场景中运行得更快、更稳定；
• 🧩 工程落地实践：覆盖数据准备、环境配置、模型训练、效果评估、问题排查、模型导出与部署推理等完整链路，提供可直接复用或稍加修改即可迁移的工程级方案；
• 🧠 核心机制理解：深入分析 YOLOv9 中可编程梯度信息与高效层聚合网络的设计逻辑，帮助你理解模型性能提升背后的原因，而不是停留在简单调用层面；
• 🔬 改进方案验证：通过消融实验、指标对比与可视化分析，评估不同改进模块对 Precision、Recall、mAP、FPS、参数量和计算量的实际影响。

PS：如果你按照文中步骤对 YOLOv9 进行优化后仍然遇到问题，请不必焦虑或灰心。

YOLOv9 是一个涉及网络结构、梯度传递、特征融合、训练策略与部署环境的复杂目标检测框架，最终表现会受到 硬件环境、数据集质量、任务定义、类别分布、训练配置、代码版本与部署平台 等多重因素的共同影响。

这是目标检测项目中十分常见的客观现象，并不代表你的操作存在问题，更不意味着某个改进模块一定无效。

如果你在实践过程中遇到以下问题：

• 🐛 模块替换后出现新的报错或 Bug；
• 📉 Precision、Recall 或 mAP 难以继续提升；
• 📈 训练损失异常、梯度不稳定或模型难以收敛；
• ⏱️ 推理速度、显存占用或部署性能不达预期；
• 🔄 修改网络结构后出现维度、通道数或特征层不匹配；
• 📦 模型导出 ONNX、TensorRT、OpenVINO 等格式时失败；

欢迎将 完整报错信息 + 环境版本 + 关键配置截图 + 网络配置文件 + 核心代码片段 粘贴至评论区，我们可以一起分析问题根因，并探讨更加可行的解决方案。

如果你已经摸索出更优的训练参数、网络结构、模块组合或部署优化思路，也非常欢迎在评论区分享。

你的每一条实战经验，都可能成为其他开发者解决问题、减少试错成本的关键线索。

部分章节还会结合国内外前沿论文与 AIGC 大模型技术，对 YOLOv9 的主流改进方案进行重构与再设计，使内容更加贴近工业检测、智慧交通、游戏分析、行为识别、遥感影像与边缘设备部署等真实应用场景。

🧧🧧 文末福利，等你来拿！🧧🧧

📌 文中所涉及的技术内容，大多来源于本人在 YOLOv9 项目中的一线实践积累，部分案例参考了开源项目、公开论文、技术社区资料与读者反馈。

如有版权相关问题，欢迎第一时间联系，我将尽快核实并进行修改或下线处理。

部分问题分析思路与排查路径参考了技术社区及 AI 问答平台，在此一并致谢 🙏

最后想说的是：

YOLOv9 的优化本质上是一个高度依赖任务、数据和部署环境的系统工程问题，不存在“一招通杀”的银弹方案。

PGI、GELAN、注意力机制、轻量化卷积、改进检测头、IoU 损失函数、特征融合模块和数据增强策略，都有其适用条件。

某个模块在公开数据集上取得提升，并不意味着它能够在所有自定义数据集、硬件平台和业务场景中获得同样收益。

真正有效的优化路径，永远源于：

• 对业务目标与评价指标的准确理解；
• 对数据质量和类别分布的持续分析；
• 对模型瓶颈的定位与针对性改进；
• 对实验变量的严格控制；
• 对精度、速度、参数量和部署成本的综合权衡；
• 以及一轮又一轮可复现的对比实验。

如果你已经在自己的项目中探索出了更加高效、稳定的 YOLOv9 优化路径，非常鼓励你：

• 💬 在评论区简要分享核心思路与实验结论；
• 📊 分享不同模块的消融实验结果；
• 📝 将完整过程整理成教程、博客或系列文章；
• 🔧 提交可复现的配置文件、代码或工程实践经验。

你的经验，或许正是别人卡关已久所缺少的最后一块拼图。

✅ 本期关于 YOLOv9 优化与实战应用 的内容就先聊到这里。

如果你想进一步深入：

• 🔍 系统理解 PGI、GELAN 与 YOLOv9 的整体网络结构；
• 🧱 学习主干网络、颈部网络、检测头与特征融合模块的改进方法；
• 📉 掌握损失函数、样本分配与训练策略的优化技巧；
• ⚡ 对比不同场景下的模型轻量化与部署加速方案；
• 🧪 建立规范的消融实验、指标对比与模型评估流程；
• 🧠 系统构建一套属于自己的 YOLOv9 调优方法论；

欢迎继续关注专栏：《YOLOv9实战：从入门到深度优化》

期待这些内容能够在你的项目中真正落地见效，帮助你 少踩坑、多提效、快验证、稳部署，我们下期见。

✨ 当然，如果 YOLOv9 专栏已经无法满足你，也可以继续关注：

• 《YOLOv10实战：从入门到深度优化》

• 《YOLOv11实战：从入门到深度优化》

更多新版本、新模块与新论文的工程复现内容，也会持续更新。

✍️ 码字不易，如果这篇文章对你有所启发或帮助，欢迎给我来个 一键三连：关注 + 点赞 + 收藏。

你的支持，是我持续输出高质量 YOLOv9 技术内容与工程实战案例最直接的动力来源。

同时诚挚推荐关注我的技术号： 「猿圈奇妙屋」

在这里，你可以：

• 📡 第一时间获取 YOLOv9、目标检测、多目标追踪与多任务学习等方向的进阶内容；
• 🛠️ 获取视觉算法、深度学习与模型部署的最新优化方案和工程实战经验；
• 📚 学习 PyTorch、OpenCV、ONNX、TensorRT 等相关技术；
• 🎁 获取 BAT 大厂面经、技术书籍 PDF、工程模板与常用工具清单等实用资源。

期待在更多维度上与你一起进步、共同成长。

🫵 Who am I?

我是专注于 计算机视觉、图像识别、目标检测与深度学习工程落地 的讲师和技术博主，笔名 bug菌：

• 活跃于 CSDN｜稀土掘金｜InfoQ｜51CTO｜华为云开发者社区｜阿里云开发者社区｜腾讯云开发者社区｜开源中国｜博客园｜墨天轮 等技术社区；
• CSDN 博客之星 Top 30、华为云多年度十佳博主及卓越贡献奖获得者、掘金多年度人气作者 Top 40；
• CSDN、掘金、InfoQ、51CTO 等平台签约作者及优质创作者；
• 全网粉丝累计 30w+。

更多高质量技术内容与成长资料，可查看合集入口：

👉 点击查看 👈️

硬核技术号 「猿圈奇妙屋」 期待你的加入，一起进阶、一起打怪升级。

- End -
