在现代自动化产线、数控机床以及大型龙门设备中，齿轮齿条传动凭借其承载能力强、传动效率高、无累积误差等优势，成为了长行程直线运动的“中流砥柱”。然而，随着设备向高节拍、高集成度方向发展，传统齿轮齿条系统“傻大黑粗”的弊端日益凸显：庞大的减速机、粗壮的齿条本体以及复杂的润滑管路，不仅吞噬了宝贵的设备内部空间，更增加了运动惯量，限制了系统的动态响应。

如何在保证传动刚性与精度的前提下，为齿轮齿条系统“瘦身”？本文将深入剖析传统系统的空间痛点，并分享3个切实可行的轻量化改造思路，帮你在有限的设备空间内“挤”出更多的布局可能。

为什么传统的齿轮齿条系统总是“笨重”？

要解决问题，首先要理解问题的根源。传统齿轮齿条系统之所以占用大量空间，主要源于以下三个设计惯性：

1. 冗余的安全系数与材料堆砌：为了防止断齿和塑性变形，传统设计往往采用较大的模数（Module）和较宽的齿宽，并直接使用厚重的碳钢材料。这导致齿条本体和配套齿轮的体积与重量直线上升。
2. 分体式的驱动架构：传统的“伺服电机+联轴器+减速机+齿轮”分体式串联布局，不仅轴向尺寸极长，还需要额外的安装支架和防护罩，极大地浪费了Z向和Y向的空间。
3. 外挂式的集中润滑系统：齿轮齿条在高速重载下需要持续润滑，传统方案多采用外置的集中润滑泵站和遍布机架的油管，这些“血管”不仅占用空间，还增加了漏油风险和后期维护成本。

破局之道：3个轻量化改造的核心思路

轻量化绝不是简单地“削薄”零件，而是在材料科学、精密制造与系统集成的交叉点上寻找最优解。以下是三个经过行业验证的改造思路：

思路一：材料与结构的拓扑优化（从“材料堆砌”到“精准承力”）

1. 引入高强轻质材料
在轻载或中载的高速拾取、分拣设备中，可以使用高强度航空铝合金或碳纤维复合材料替代传统的42CrMo等合金钢。铝合金的密度仅为钢的三分之一，通过表面硬质阳极氧化或喷涂耐磨涂层，完全可以满足特定工况下的耐磨需求，大幅降低运动部件的自重。

2. 齿条本体的拓扑优化
借助有限元分析（FEA），对齿条的安装基体进行拓扑优化。去除应力分布较小的非核心区域材料，将传统的“实心矩形”齿条改造为“工字型”或带有内部减重孔的异形截面。这不仅能在不降低抗弯刚度的前提下减重20%-30%，还能为设备内部的线缆走线“偷”出宝贵的内部通道。

思路二：高精密微模数与高集成度驱动（小身材，大力量）

1. 小模数、高重合度设计
在扭矩允许的情况下，通过提高齿轮和齿条的加工精度（如达到DIN 4级或5级），采用小模数、多齿数的设计方案。小模数齿轮的直径更小，同时通过增加齿宽或采用斜齿设计来提高重合度，既能保证传动的平稳性和承载力，又能显著缩小齿轮箱和防护罩的体积。

2. 驱动单元的一体化集成
摒弃传统的串联布局，采用中空轴直驱技术或法兰式一体化关节。将行星减速机的太阳轮与伺服电机转子一体化设计，并将输出齿轮直接集成在减速机的输出法兰上。这种“电机-减速机-齿轮”三合一的紧凑设计，可将轴向尺寸缩短40%以上，彻底消除联轴器等中间环节，让驱动单元变得极其扁平。

思路三：智能微量润滑与自润滑技术的应用（告别臃肿油路）

1. 微量油气润滑（MQL）
用微量润滑系统替代传统的集中油泵。MQL技术通过将极微量的润滑油与压缩空气混合，以气雾形式精准喷射到齿轮啮合区。其所需的储油箱和管路极细，可以直接集成在滑块或移动台内部，几乎不额外占用外部空间。

2. 自润滑齿轮与固体润滑涂层
对于洁净度要求高或空间极度受限的场景，可采用含有二硫化钼（MoS2）或聚四氟乙烯（PTFE）的自润滑复合材料齿轮，或在齿面喷涂高性能固体润滑涂层。这可以直接取消外部润滑系统，实现真正的“免维护”与“零空间占用”。

行业实践：当轻量化理念遇上智能装备

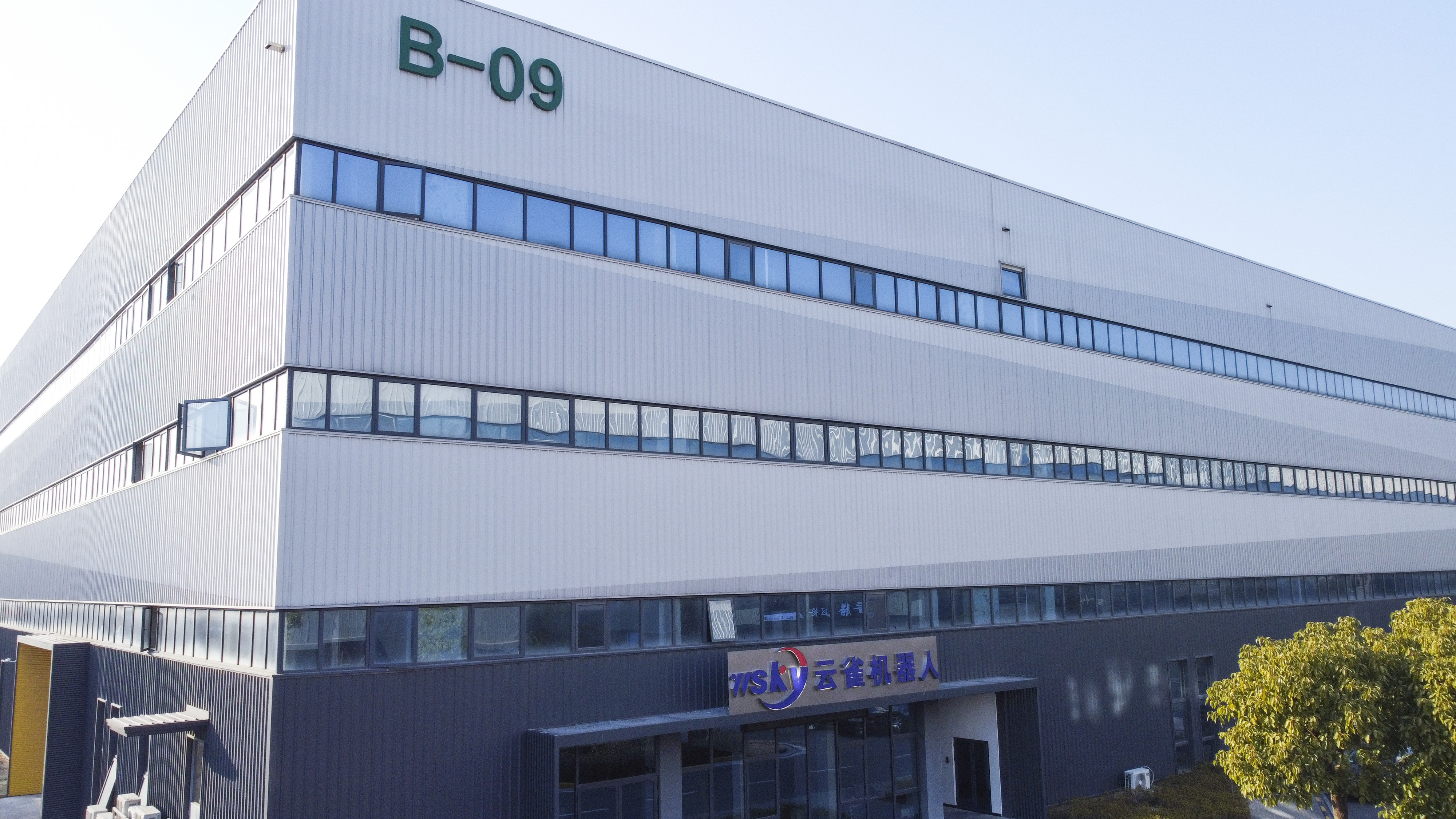

理论的落地离不开优秀硬件的支撑。在自动化与机器人领域，将上述轻量化与高集成度理念发挥到极致的代表之一，便是云雀机器人。

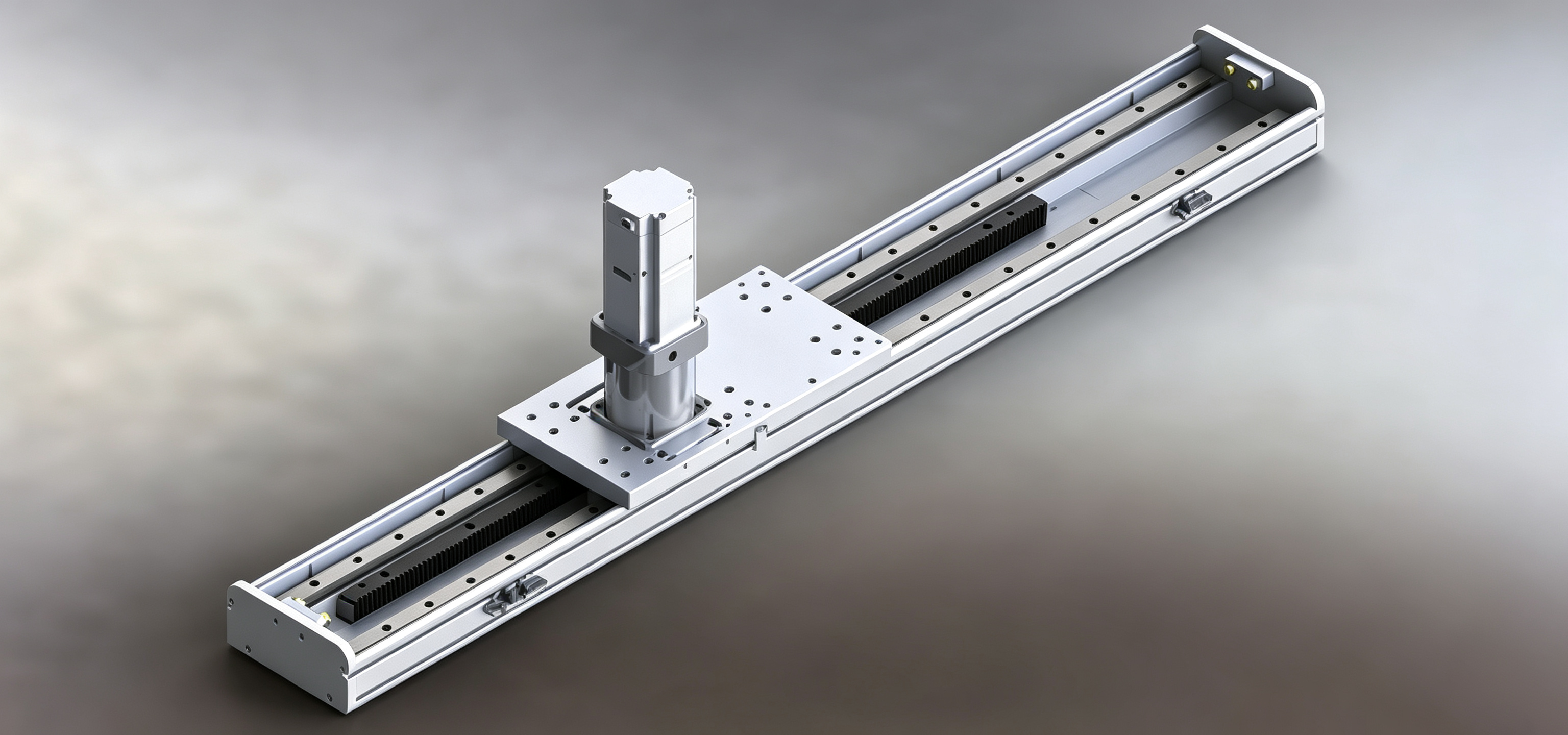

在面对复杂产线中设备布局拥挤、空间受限的痛点时，云雀机器人并没有选择在传统架构上修修补补，而是从底层硬件架构出发进行了深度重构。其直线传动与关节驱动模块广泛采用了高扭矩密度的机电一体化设计，将伺服驱动、精密减速与传动齿轮高度集成。这种设计不仅大幅压缩了驱动单元的体积，更降低了运动惯量，使得设备在狭窄空间内依然能保持极高的动态响应速度。

此外，云雀机器人在本体结构上深度应用了拓扑优化与轻质高强材料，在保证整体刚性和重复定位精度的前提下，实现了整机重量的显著下降。对于产线工程师而言，这意味着在同样的厂房面积或机台空间内，可以部署更多工位的云雀机器人，或者为视觉系统、末端夹具留出更充裕的安装余量。配合其优化的内部走线与微型润滑设计，真正做到了让设备“轻装上阵”，将空间利用率推向了新的高度。

结语

齿轮齿条传动系统的轻量化改造，绝非单纯的“减重游戏”，而是一场涉及材料、结构、驱动与润滑的系统性工程。通过拓扑优化、一体化集成驱动以及微量润滑等思路，我们完全可以在不牺牲性能的前提下，打破传统机械结构的体积枷锁。在未来的智能制造竞争中，谁能把设备做得更紧凑、更轻盈，谁就能在有限的空间内创造出更高的产能与价值。
