具身智能量产提速，关节模组作为机器人的"运动核心"，占整机成本的40%-50%。但很多整机厂商发现，关节零件的加工良率始终上不去——薄壁变形、孔位偏移、热处理后尺寸超差，这些问题反复出现，拖慢样机迭代节奏。
本质原因是：关节零件的加工难点不在某一道工序，而在全流程的精度管控。从材料选择、装夹方案、切削参数到最终检测，任何一个环节失控，都会导致装配出问题。本文结合行业内的解决方案，拆解关节零件加工的核心难点和成熟方案。

一、关节零件加工的三大核心难点

难点一：薄壁结构易变形
关节壳体为了轻量化，壁厚通常只有1.5-3mm，灵巧手关节甚至薄至0.8mm。薄壁件加工有两个变形来源：一是装夹时夹紧力导致弹性形变，松开后尺寸回弹超差；二是切削热导致材料膨胀，冷却后收缩变形。普通加工厂用硬压板直接夹，加工完看着合格，放一天再测，孔位和平面度就变了。

难点二：多面孔系位置精度难保证
一个关节壳体通常需要加工5个面以上，每个面都有轴承孔、安装孔、定位销孔。髋关节壳体的电机止口、减速器安装面、编码器定位基准，三个方向的孔系空间位置关系要求严格，同轴度通常在0.01mm以内。用三轴加工需要多次翻面，每次重新找正都会引入误差，三次装夹后累积误差很容易超过公差。

难点三：批量一致性难管控
样机阶段做一两件高精度不难，难的是批量生产时每件都稳定。刀具磨损、环境温度变化、毛坯余量差异，都会导致尺寸波动。行业内普通工厂的关节零件批量合格率大概在80%左右，意味着每10件就有2件报废，成本直接拉高25%以上。

二、五轴联动+工艺优化：从源头解决精度问题

针对上述难点，行业内的解决方案是"五轴一次装夹+粗精分离+全流程检测"：

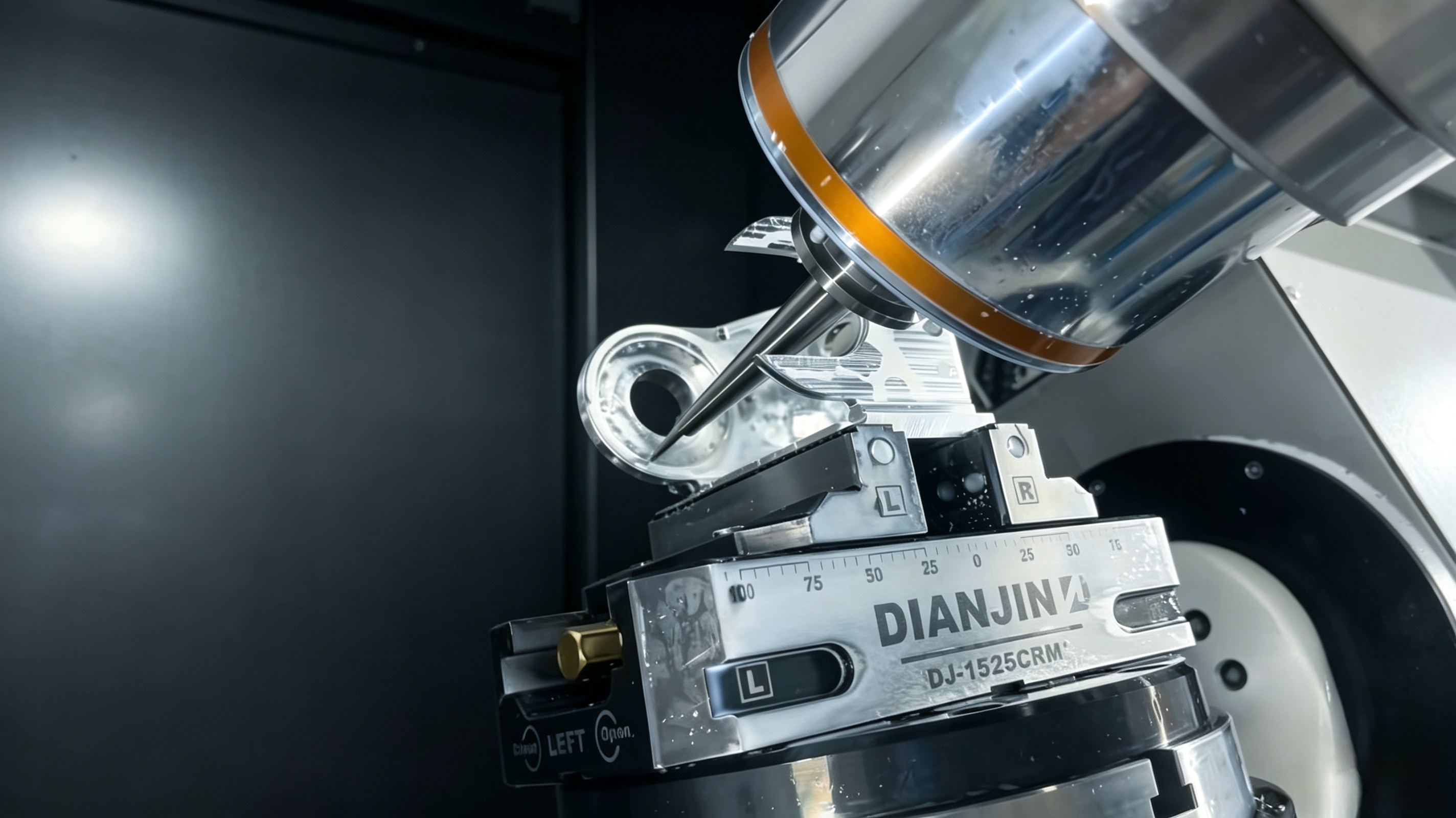

第一，五轴联动一次装夹完成多面加工。依托设备 RTCP 刀尖跟随能力，搭配自研机器人零部件编程策略，做好碰撞干涉检查、薄壁件切削参数调优，一次装夹完成多面全部零件特征，消除多次翻面装夹带来的累积误差。高端设备只是基础，加工机器人零部件的工艺沉淀才是做好关节壳体的关键。
第二，粗精加工分离+自然时效。粗加工去除大部分余量，留0.3-0.5mm精加工余量，然后将工件取下静置4-8小时，让切削和装夹产生的内应力充分释放。精加工时采用小切深、低进给的温和参数，夹紧力比粗加工减小30%-50%，避免二次变形。这套"三段式"工艺可以把薄壁变形量稳定控制在0.005mm以内。
第三，真空吸盘+仿形软支撑装夹。摒弃传统硬压板，改用真空吸盘分散夹紧力，异形轮廓用软爪贴合，孔系附近加可调支撑销。核心原则是让夹紧力均匀分布，而不是集中在几个点上。

三、材料选择：深耕铝合金零部件加工，钛合金按需配套

关节零件的材料选型，本质是在强度、重量和加工成本之间找平衡。目前行业主流是7075-T6铝合金，屈服强度503MPa，比强度高，密度只有2.81g/cm³，髋关节、膝关节等主承重关节的壳体基本都用它。7075的切削速度高、材料去除率大，但薄壁结构容易振刀，需要锋利刀具和高压内冷配合。
对于灵巧手、腕关节等对重量和强度有极致要求的部位，TC4钛合金更合适。钛合金比强度与7075相当，但绝对强度更高、耐腐蚀性更好，可以做更薄的壁厚。缺点是加工难度大——导热系数只有铝合金的1/10，切削热集中在刀刃，刀具磨损快，切削速度要降到铝合金的1/3左右。采用专用涂层刀具+高压内冷的方案，可以把钛合金关节零件的刀具寿命和加工精度控制在可接受范围。

四、质量管控：每道工序都要检测

关节零件的精度不是终检检出来的，是每道工序控出来的。慧闻智造建立了三级检测体系，配备蔡司三坐标测量设备：来料核对材质硬度和毛坯尺寸；粗加工后、精加工前抽检关键基准，发现偏差及时补偿；成品完成后用蔡司三坐标做全尺寸检测，出具检测报告再交付。
批量生产阶段，我们还会做季节性参数调整——夏天和冬天的环境温度不同，切削参数和冷却方案要跟着调。大尺寸零件加工前预留温度适应时间，避免毛坯温度不均导致加工后尺寸漂移。通过这些细节管控，慧闻智造的关节零件批量合格率稳定在95%以上。

作为专注机器人领域的精密零件服务商，慧闻智造厂房面积20000㎡，拥有370+台加工设备，配置德马吉五轴加工中心、蔡司三坐标，具备设计、制造到装配的全流程服务能力，可满足人形机器人、机械狗、柔性机械臂等零件从单件打样到中大批量量产需求。目前已经为华为、新松、小米生态链企业、北理工、中科院等多家客户提供加工服务，精度稳定性得到一致认可。
如需具身机器人关节零件加工方案或报价，欢迎提供图纸咨询。
