概述与引言

在现代工业控制与自动化领域，工控机（IPC）作为核心计算与控制单元，广泛应用于各类复杂系统中。然而，许多工控机或单板电脑原生并未配备CAN总线接口，或者原有接口数量无法满足多节点、多通道通信的需求。CAN总线凭借其高可靠性、强抗干扰能力和实时性，在工业现场总线中占据重要地位。因此，如何在不更换主板的前提下，快速、稳定地为工控机扩展CAN通信能力，成为工程实施中的关键痛点。

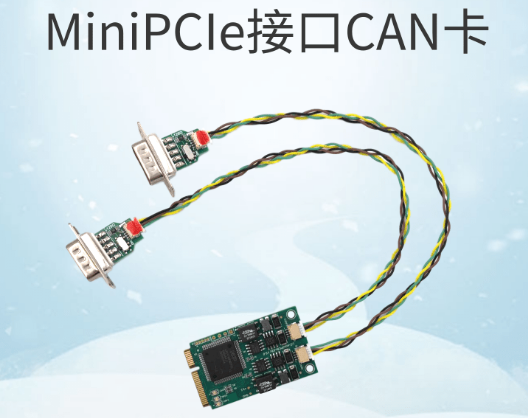

MCIeCAN系列miniPCIe接口CAN卡正是为解决这一需求而生。该产品采用标准的PCI Express mini物理接口，可直接插入工控机或单板电脑预留的miniPCIe卡槽，瞬间为系统扩展1至2路CAN通道。凭借其紧凑的尺寸、工业级的电气隔离与EMC防护设计，MCIeCAN系列不仅完美适配空间受限的嵌入式计算平台，更能在恶劣的工业现场环境中提供稳定、可靠的数据通信保障，是工控机CAN总线扩展的理想解决方案。

产品核心特性

MCIeCAN系列CAN卡在硬件设计与性能指标上均达到了严苛的工业级标准，其核心特性如下：

• 接口与通道：采用标准PCI Express mini接口，提供1~2路独立CAN通道，满足不同规模的通信需求。
• 电气隔离：CAN接口具备高达2500VDC的电气隔离能力，有效阻断地环路干扰，保护主控板卡免受现场高压浪涌冲击。
• 卓越的EMC性能：通过严格的工业级可靠性测试，包括ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，确保在强电磁干扰环境下通信不丢包、不死机。
• 工业级认证：产品全面通过CE-EMC和FCC认证，符合国际电磁兼容标准，满足出口及高端工业项目的合规要求。
• 高带宽与低延迟：依托PCIe总线架构，相比传统USB或串口转CAN方案，具备更高的帧流量吞吐能力和更低的通信延迟，适合高频数据采集场景。

工控机领域典型应用场景

AGV/AMR移动机器人

在AGV（自动导引车）与AMR（自主移动机器人）系统中，工控机通常作为中央调度与导航计算单元，需要通过CAN总线与底盘电机驱动器、转向机构、激光雷达及各类传感器进行高频实时通信。由于AGV/AMR在运行过程中会产生强烈的电机启停干扰和电池电压波动，对通信接口的抗干扰能力提出了极高要求。MCIeCAN系列CAN卡凭借2500VDC的高隔离电压和±2KV的脉冲群抗扰度，能够有效隔离底盘电机产生的高频噪声，确保导航指令与底盘反馈数据的准确传输。此外，miniPCIe的紧凑形态非常适合安装在AGV内部空间受限的工控机中，其PCIe总线的高带宽也保证了多传感器数据并发传输时的低延迟，从而提升机器人的运行平稳性与安全性。

协作机器人/医疗设备

协作机器人和高端医疗设备（如CT机、手术机器人、康复外骨骼）对系统的可靠性、安全性及电磁兼容性有着近乎苛刻的要求。这类设备内部集成了大量精密传感器和执行器，且往往需要在人员近距离接触的环境下工作，任何通信故障或电磁泄漏都可能造成严重后果。MCIeCAN系列CAN卡不仅通过了CE-EMC和FCC认证，其高达8KV的ESD接触放电防护能力，更能有效抵御操作人员或外部环境带来的静电冲击。在协作机器人中，CAN卡用于连接各关节伺服驱动器，实现微秒级的同步控制；在医疗设备中，则用于采集患者体征数据或控制机械臂运动。其工业级的稳定表现，为医疗与精密控制领域提供了符合安全规范的通信桥梁。

新能源/动力电池管理系统（BMS）

在新能源汽车及储能电站的电池管理系统（BMS）中，工控机或BMS主控板需要通过CAN总线实时采集数百个电芯的电压、温度数据，并下发均衡控制指令。电池包内部环境极其恶劣，存在高压直流（可达数百伏甚至上千伏）、大电流充放电引起的剧烈浪涌以及复杂的电磁干扰。MCIeCAN系列CAN卡的2500VDC电气隔离是保障BMS主控安全的关键，它能彻底切断高压侧与低压控制侧的电气连接，防止高压击穿损坏主控芯片。同时，±1KV的浪涌防护和±2KV的脉冲群抗扰度，确保了在电池包继电器吸合/断开瞬间，CAN通信依然稳定可靠，避免因数据丢失导致的误报警或保护失效，为新能源系统的安全运行保驾护航。

工程机械/无人配送车

工程机械（如挖掘机、起重机）和室外无人配送车通常在露天、高振动、宽温及强电磁干扰的恶劣环境下作业。其工控机不仅要承受持续的机械振动，还要应对柴油发动机点火系统、大功率液压泵电机产生的强烈电磁噪声。MCIeCAN系列CAN卡采用工业级设计，配合miniPCIe接口的机械锁定结构，能够在高振动环境下保持连接可靠，避免松动脱落。其卓越的EMC性能（特别是8KV ESD和±1KV浪涌防护）使其能够抵御室外雷击感应、静电积累及发动机点火干扰。在无人配送车中，该CAN卡用于连接底盘线控系统与感知模块，确保在复杂城市道路环境中，车辆的转向、制动与避障指令能够准确、实时地执行，保障配送任务的安全完成。

智能仓储/物流分拣系统

在大型智能仓储与物流分拣中心，工控机作为WCS（仓储控制系统）的执行终端，需要通过CAN总线连接大量的输送线变频器、分拣小车、RFID读写器及光电传感器。这些设备分布广泛、数量众多，且现场存在大量变频器产生的谐波干扰和长距离布线引入的地电位差。MCIeCAN系列CAN卡的高隔离设计有效解决了长距离通信中的地环路干扰问题，防止因各节点地电位不一致导致的通信误码或接口烧毁。同时，1~2路CAN通道的设计允许单台工控机同时管理两条独立的分拣线或主从通信链路，配合PCIe总线的高帧流量能力，能够轻松应对分拣高峰期海量状态数据的并发采集，保障物流系统的高效、连续运转。

轨道交通/信号控制

轨道交通领域的车载工控机与轨旁信号控制设备，对电磁兼容性和可靠性有着极为严格的标准（如EN 50155等）。列车运行过程中，牵引系统、辅助变流器及受电弓会产生极其强烈的电磁干扰和瞬态过电压。MCIeCAN系列CAN卡凭借高达8KV的ESD防护、±1KV浪涌及±2KV脉冲群抗扰度，能够在这样的极端电磁环境中保持通信链路的完整性。在列车控制系统中，它用于连接TCMS（列车网络控制系统）与各子系统（如车门、制动、空调）的CAN节点；在轨旁信号系统中，则用于道岔控制与信号机状态采集。其通过的CE-EMC认证也为轨道交通项目的合规性提供了有力支撑，确保列车运行控制数据的绝对安全与实时。

工业自动化产线监控

在离散制造与流程工业的自动化产线中，工控机常作为SCADA系统的现场数据采集站或PLC的扩展通信网关。产线现场设备密集，伺服驱动器、变频器、机器人控制器等同时工作，电磁环境复杂。MCIeCAN系列CAN卡可插入产线边缘工控机的miniPCIe插槽，快速将传统设备或第三方仪表的CAN数据接入上位机系统。其优秀的EMC性能确保了在多台变频器同时启停时，数据采集依然准确无误。配合LCANTest软件，工程师可以方便地对产线CAN网络进行实时监测、报文分析与故障诊断，快速定位通信异常节点。此外，丰富的二次开发资料包使得集成商能够快速开发定制化数据采集程序，将CAN总线数据无缝融入工厂MES/ERP系统，助力实现生产过程的透明化与智能化。

软件与开发支持

MCIeCAN系列CAN卡提供了完善的软件生态，大幅降低用户的开发与调试成本：

• LCANTest测试软件：配套的免费工具软件，支持CAN报文的接收、发送、查看、分析、记录与回放。工程师可利用该软件在部署前对CAN网络进行全面测试，或在运维阶段进行故障排查与数据回溯。
• 多操作系统驱动支持：提供覆盖主流工控操作系统的驱动程序，包括Windows、Linux、VxWorks及QNX等，确保在各种嵌入式与桌面工控平台上即插即用。
• 丰富的二次开发资料包：提供标准化的库函数（DLL/SO）、详细的库函数调用说明文档以及涵盖多种编程语言（C/C++/C#/Python等）的丰富例程。开发者无需从零编写底层驱动，即可快速实现CAN通信功能的集成，显著缩短产品研发周期。
• 全程专家指导服务：提供从选型、硬件集成、驱动调试到应用开发的全程技术支持，帮助用户快速解决集成过程中遇到的各类问题。

选型与部署建议

为确保MCIeCAN系列CAN卡在工控机中的稳定运行，建议在选型与部署时注意以下事项：

1. 接口确认：购买前务必确认工控机主板上具备标准的PCI Express mini卡槽（全高或半高），并预留足够的安装空间与固定螺孔。
2. 终端电阻配置：CAN总线两端必须各接一个120Ω终端电阻。MCIeCAN卡通常板载可拨码或跳线配置的终端电阻，请根据实际网络拓扑正确配置，避免通信反射。
3. 操作系统兼容性：根据工控机实际运行的操作系统版本（如Windows 10 IoT、Ubuntu 20.04、VxWorks 7等），提前下载并测试对应版本的驱动程序。
4. 接线规范：CAN_H与CAN_L应使用双绞屏蔽线，屏蔽层单端接地；走线应尽量远离动力线与变频器输出线，以减少电磁耦合干扰。
5. 电源与接地：确保工控机供电稳定，接地良好。虽然CAN卡具备高隔离，但良好的系统接地仍是整体EMC性能的基础。

总结与展望

MCIeCAN系列miniPCIe接口CAN卡以其紧凑的尺寸、工业级的隔离与EMC防护、丰富的软件支持，为工控机领域提供了一种高效、可靠的CAN总线扩展方案。无论是AGV/AMR、协作机器人，还是新能源BMS、轨道交通等对可靠性要求极高的场景，该产品均能胜任，有效解决了工控机原生CAN接口缺失或不足的难题。

随着工业物联网（IIoT）与边缘计算的深入发展，工控机作为边缘数据汇聚与处理的核心节点，其对多协议、多通道实时通信的需求将持续增长。MCIeCAN系列CAN卡不仅满足了当下的应用需求，其开放的二次开发接口与持续优化的软件生态，也为未来集成更高级的协议转换、数据预处理及边缘智能分析功能奠定了坚实基础，将在智能制造与工业自动化的演进中发挥更加重要的作用。
