VCE2755/2758是一款基于各向异性磁阻(AMR)技术，高度集成的旋转磁编码器芯片，它在一个小型封装内集成了AMR磁传感器和高精度CMOS处理电路，系统中内置了温度补偿、幅值补偿、Ofset补偿等自动校准补偿，以及非线性角度误差补偿等功能算法，可在-40~125°C的工作温度范围内实现14bit分辨率的360°磁场角度检测。基于AMR在饱和工作模式下对磁场强度变化不敏感的优势，磁编码器芯片VCE2755具备优异的抗震动和抗温漂的功能，适用于各种使用环境严苛的场合。

针对不同安装接口和通信协议需求，VCE2755/2758系列磁编码器芯片提供多个衍生型号：VCE2755S与VCE2758S采用标准SPI/ABZ增量输出，适配通用伺服驱动器；VCE2755Q与VCE2758Q则集成UVW换相信号及SSI绝对式接口，便于直接接入工业以太网从站；VCE2765额外支持双路冗余霍尔备份，满足功能安全（ISO 26262 ASIL-B）对单点故障的诊断覆盖要求。所有磁编码器芯片型号均支持14bit原始分辨率，并可配置为12bit或10bit输出以匹配控制器响应带宽。

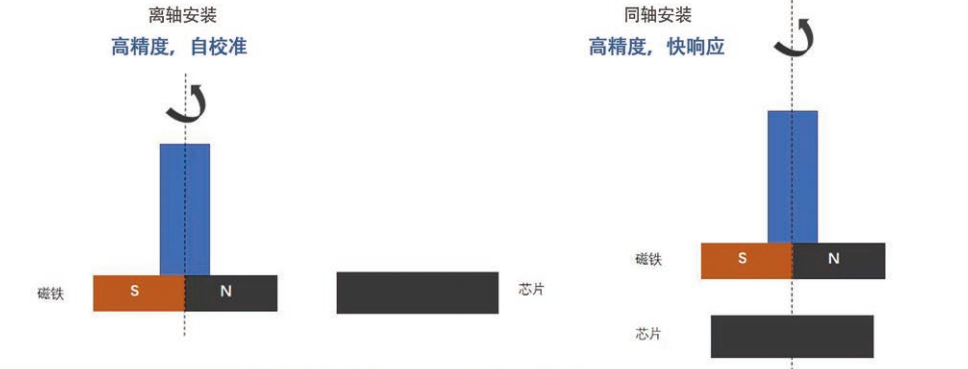

磁编码器芯片工作原理：

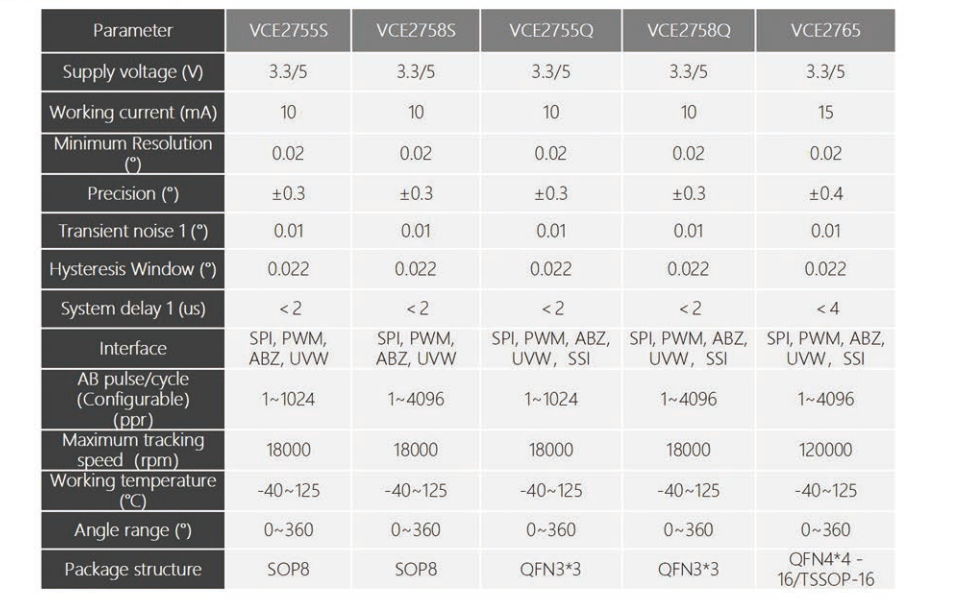

磁编码器芯片参数：

磁编码器芯片应用：
1、中空编码器：侧轴安装，适用于中空电机，多应用于机器人臂、滚筒电机领域。
2、磁编码器：步进/伺服电机、机器人手臂、工业缝纫机等。
3、汽车底盘和车身：转向角传感器(SAS)-ESP、通用传动装置(雨刮器)高度传感器等。
