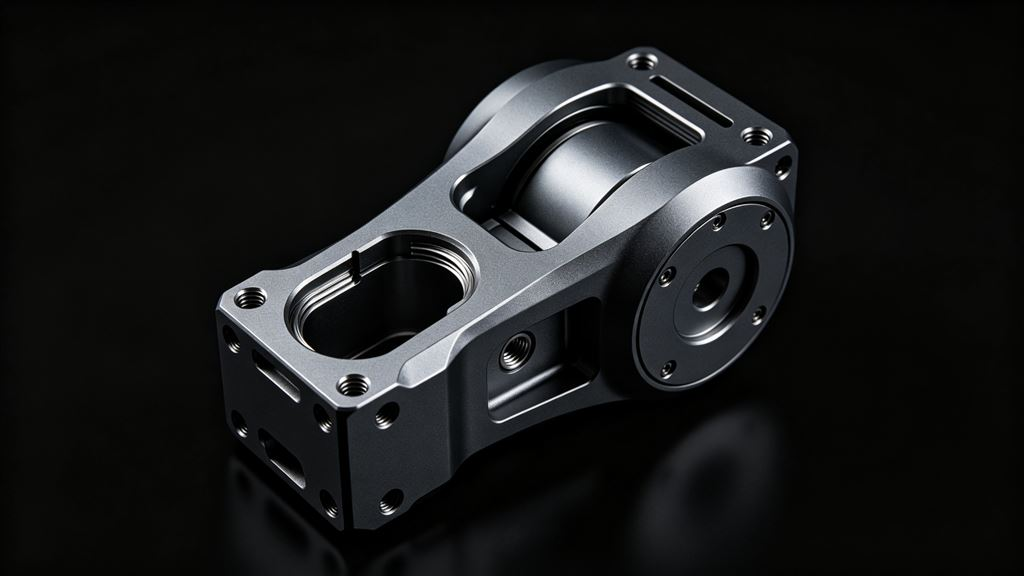

人形机器人关节壳体加工：技术难点与五轴CNC解决方案

很多人讨论人形机器人性能，关注点大多放在电机、减速器、传感器上，但关节壳体的工程价值很容易被低估。机器人关节属于高度集成机电模块，电机、减速器、编码器、力矩传感器全部封装在壳体内部。壳体既是全部组件的装配基体，同时承担承载受力与环境防护双重作用。壳体的形位精度、结构刚度，会传导至整机，影响运动稳定性与额定负载能力。肩关节、髋关节承受大交变载荷，腕、肘关节内部装配空间紧凑，不同位置壳体均为异形薄壁复杂构件，加工工艺难度较高。针对人形、协作机器人行业的这一制造痛点，深圳慧闻智造依托五轴 CNC 加工能力，可完成关节壳体、结构支架、连接法兰等复杂精密件的整套加工交付，给机器人企业提供一站式零部件制造支持。

一、人形机器人关节壳体加工的现实难点

典型的机器人关节结构件包含电机壳体、减速器安装座、编码器盖板、交叉滚子轴承座、连接法兰等零件。这些零件的共同特征是：壁厚较薄以控制重量、形位公差严格以保证装配同轴度、安装面多且空间角度复杂、材料通常为铝合金或钛合金以兼顾强度与轻量化。

以人形机器人肘关节壳体为例，其内部需要同时容纳无框力矩电机定子、谐波减速器、交叉滚子轴承与双编码器，各元件的安装止口之间有严格的同轴度与垂直度要求，通常要求在0.01 mm以内。

壳体外壁还需设计走线槽、传感器安装位、散热筋等特征，这使得传统三轴加工难以一次完成，必须依赖五轴联动CNC加工中心实现多面复合加工。同时，薄壁结构在切削过程中容易产生振颤，如何优化刀具路径与切削参数以获得良好的表面质量与尺寸稳定性，是精密零件加工中的核心工艺挑战。

二、五轴CNC加工破解关节壳体薄壁复杂加工难题

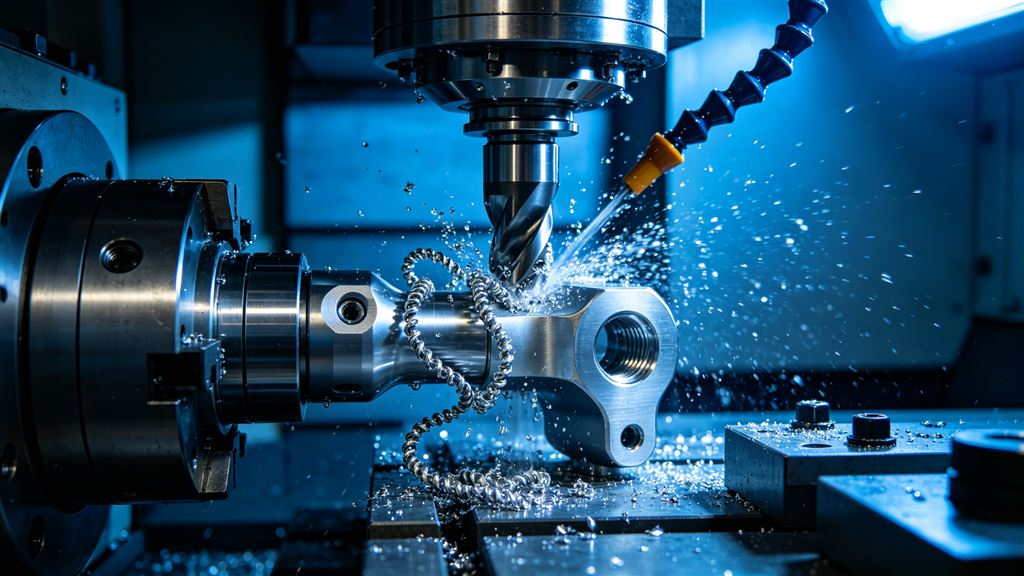

五轴联动加工中心是机器人关节结构件精密加工的核心装备。通过X、Y、Z三个直线轴与A、C两个旋转轴的协同运动，五轴机床能够在一次装夹中完成零件五个面的铣削、钻孔、攻丝、镗孔等全部加工内容。这对于关节壳体这类多空间角度特征的零件尤为重要——一次装夹意味着消除了多次翻转带来的基准误差，各安装止口之间的位置精度由机床精度直接保障。

针对薄壁壳体易变形痛点，行业通常采用以下工艺方案：首先，使用定制化液压夹具或真空吸盘实现薄壁壳体的低应力装夹，避免夹紧变形；其次，采用粗加工—半精加工—精加工的三段式切削策略，粗加工后释放材料内应力，半精加工预留均匀余量，精加工采用高转速小切深的方式获得良好表面质量；最后，对关键配合面进行精密镗削，孔径精度可达H6级，表面粗糙度Ra 0.8以下。

材料方面，机器人关节结构件最常用的是7075-T6铝合金，其强度高、重量轻、切削性能好；对于高负载关节或有耐腐蚀要求的场景，则选用TC4钛合金或304不锈钢。

三、表面处理与装配精度保障

关节壳体的表面处理不仅关乎外观，更影响耐腐蚀性与装配可靠性。常见的表面处理工艺包括：硬质阳极氧化可将铝合金表面硬度提升至HV 300以上，显著增强耐磨性；普通阳极氧化可实现黑色、银色、深空灰等多种颜色，满足整机外观一致性要求；导电氧化则适用于需要电磁屏蔽的安装面。对于钛合金零件，可采用微弧氧化处理提升表面硬度与耐蚀性。

装配精度的保障始于加工阶段的精度预留，在关节壳体加工中对轴承位、电机定子位采用过渡配合公差设计，对减速器安装面采用端面跳动控制，确保在装配时无需额外修配即可实现精密配合。

四、从原型迭代到量产交付的工艺考量

人形机器人行业正处于快速迭代期，关节壳体设计变更频繁。针对研发阶段，通常需要柔性快速打样服务：单件至小批量订单7至15个工作日即可交付，支持设计图纸的快速迭代修改。进入量产阶段后，通过工艺固化、夹具标准化、产线专机配置等方式，将单件加工工时压缩，实现成本可控的规模化交付。

质量管控方面，对每批次关节结构件执行首件三坐标全尺寸检测，关键尺寸过程抽检，成品外观与螺纹通止规全检，所有检测数据可追溯，满足机器人厂商的供应链质量审核要求。

五、行业发展趋势与技术要求

随着人形机器人技术的快速发展，关节壳体加工技术也在不断演进。未来发展趋势包括：

1. 材料创新：新型复合材料、镁合金等轻量化材料的应用
2. 工艺集成：增材制造与减材制造的复合加工技术
3. 智能化制造：基于数字孪生的加工过程仿真与优化
4. 精度提升：纳米级加工精度与亚微米级表面质量控制

对于加工服务商而言，需要具备完整的五轴加工能力、严格的质量管理体系、快速响应原型开发的能力，以及从设计支持到量产交付的全流程服务能力。

结语

人形机器人关节壳体的加工是一个系统工程，涉及材料科学、机械设计、精密加工、表面处理等多个技术领域。五轴CNC加工技术为这类复杂薄壁结构件的制造提供了可靠解决方案，但真正的挑战在于如何将工艺参数优化、装夹方案设计、质量控制体系等环节有机结合，实现高精度、高效率、高一致性的批量生产。

随着机器人技术的普及和成本的降低，对关节壳体加工技术的要求将越来越高，这需要整个产业链的协同创新和技术积累。
