这款履带驱动模组源自全自动擦窗机器人原厂行走单元，型号：XIN CHUANG YR395SH 直流有刷减速电机，额定工作电压 DC 12V，属于成熟量产拆机动力总成，非常适合机器人爱好者 DIY 开发使用。

KYOSHO 原厂代工有刷电调 KTH-60160A-D，专为各种动力设计，支持 2S-3S 锂电池，带独立电源开关与标准舵机信号接口，正反转控制稳定，是机器人底盘、模型改装与 DIY 自动控制制作的实用驱动组件。

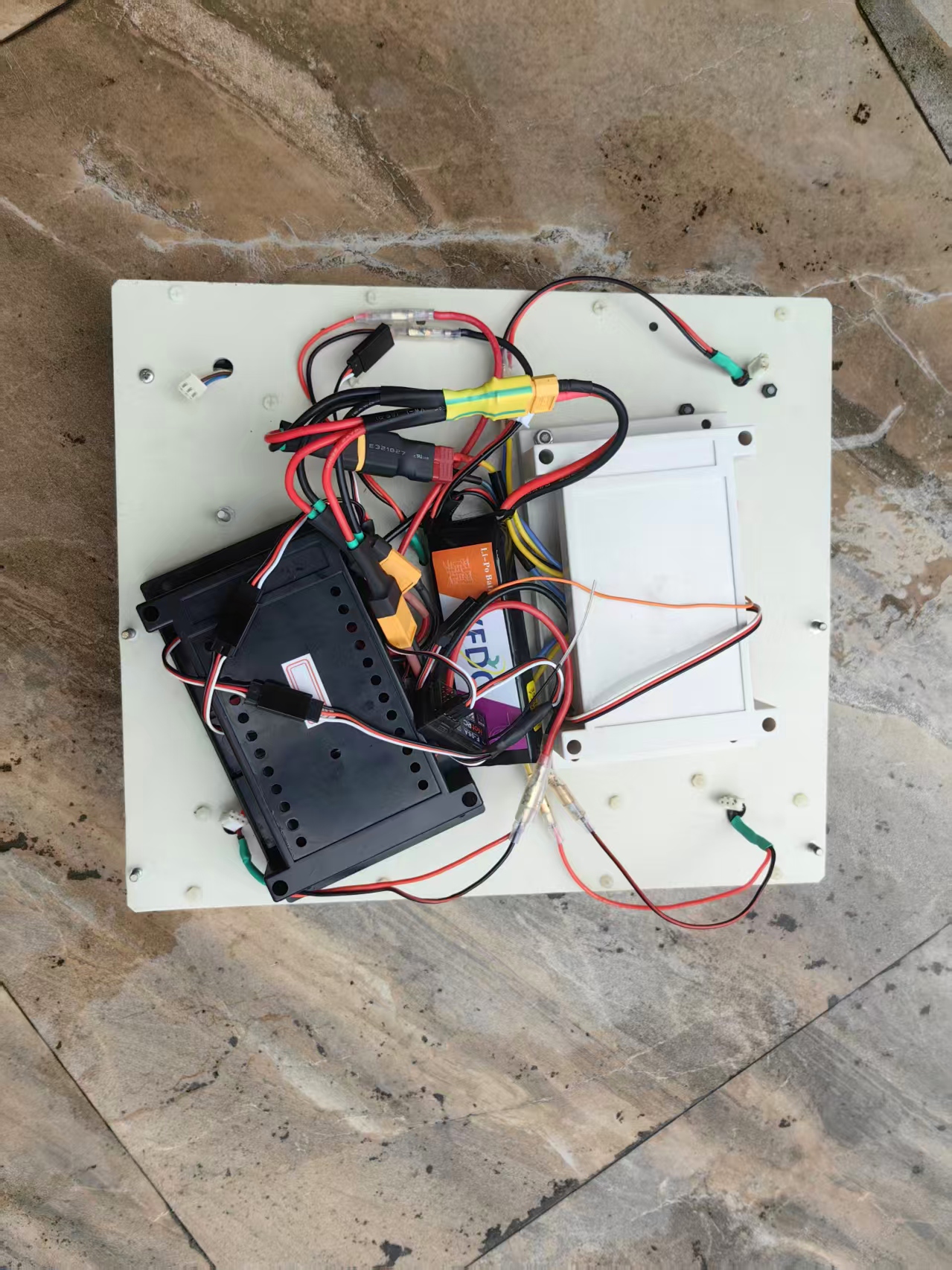

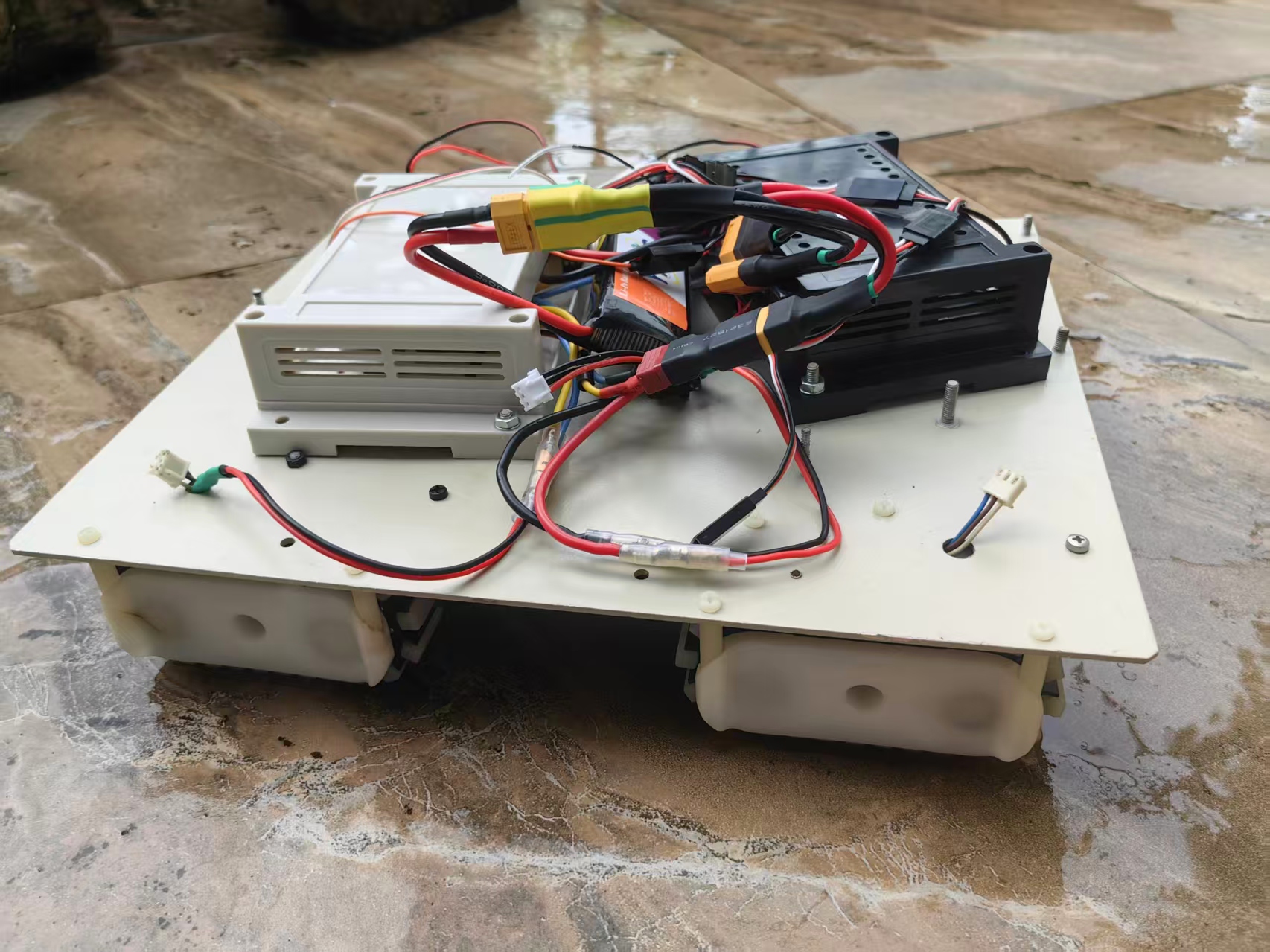

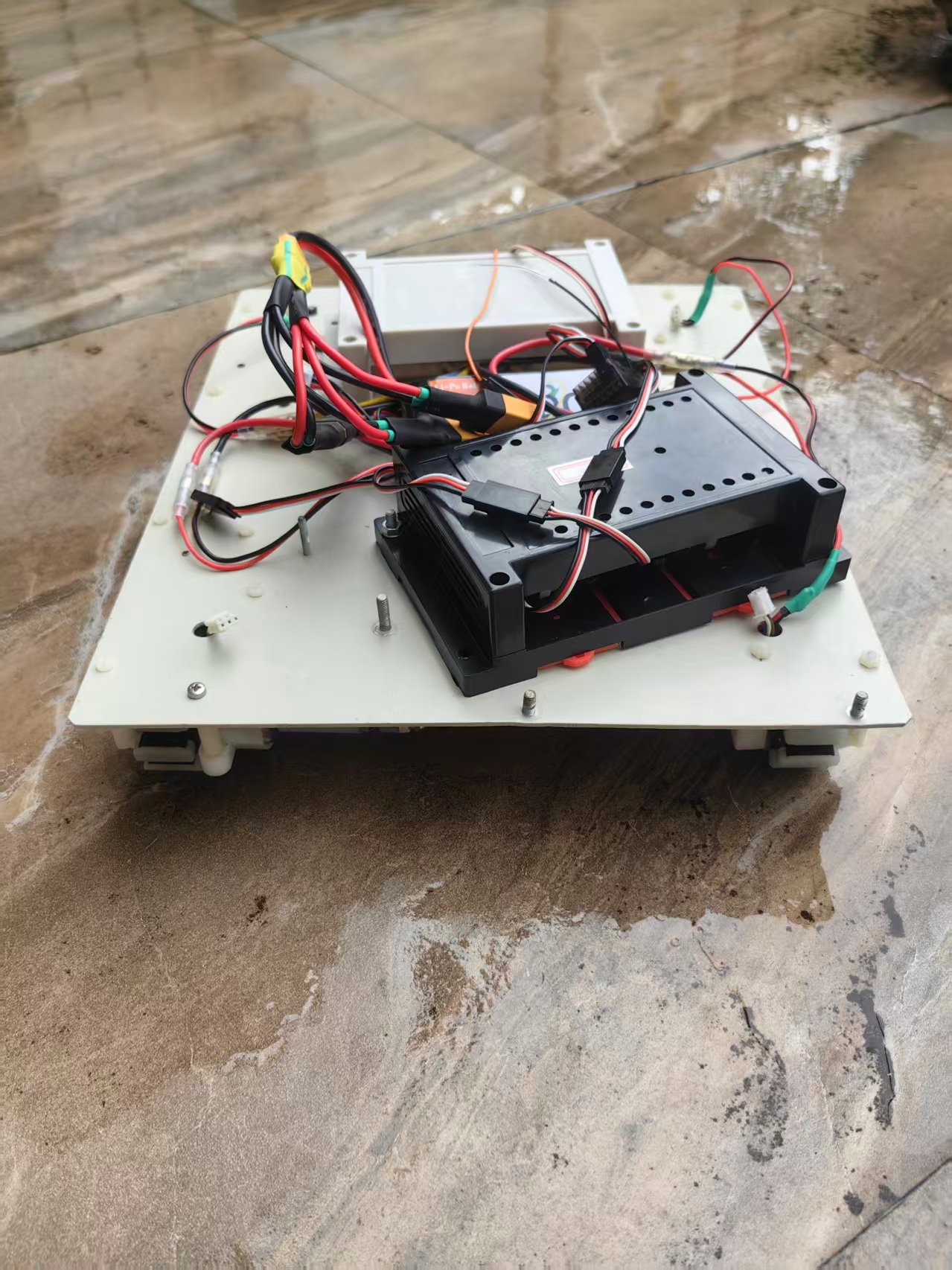

四单元 12V 履带模组 + KYOSHO 有刷电调 慢速小车

一、硬件组成

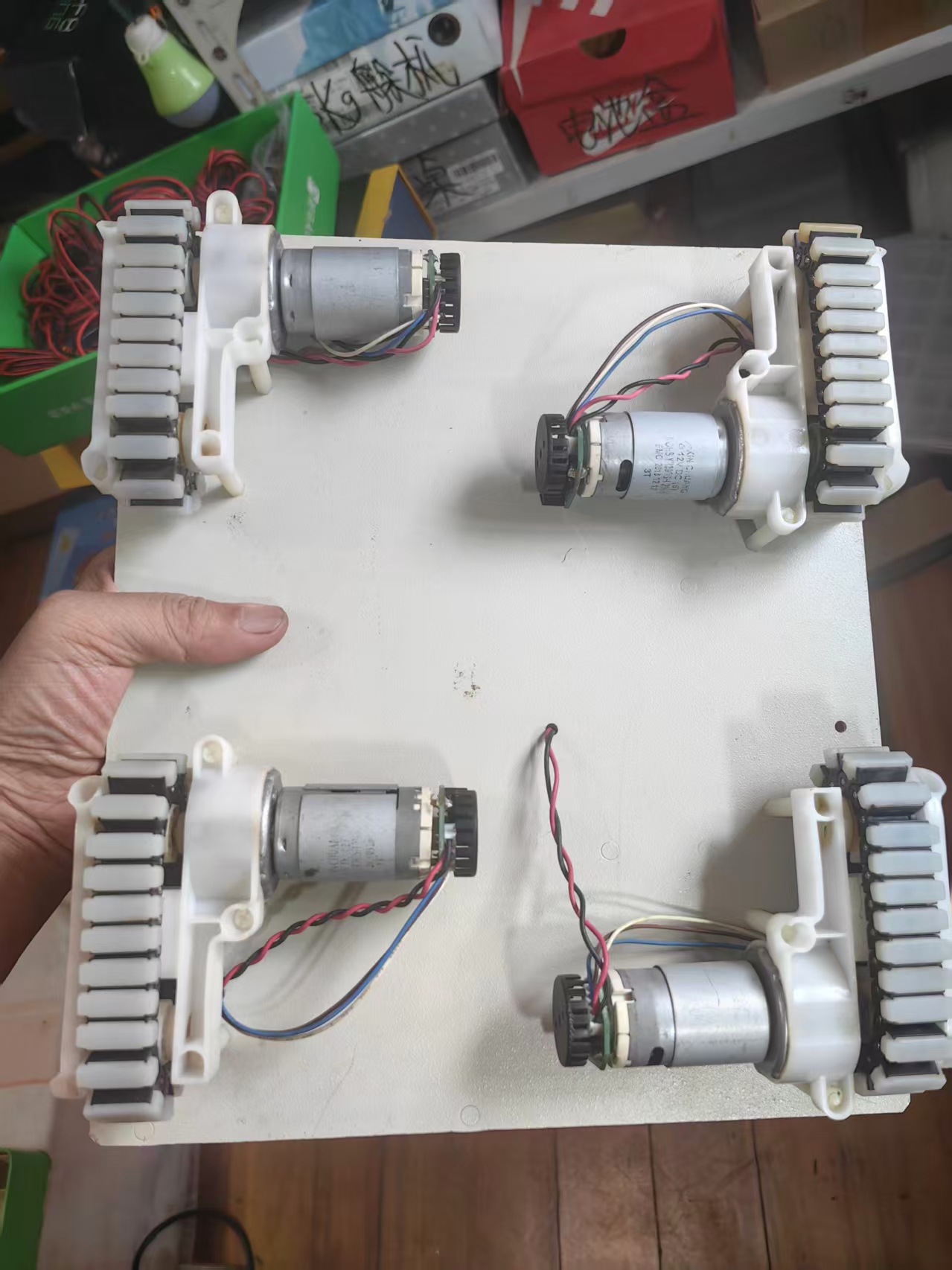

行走单元（4 套擦窗机拆机履带减速模组）
供电：DC12V 有刷直流电机，金属减速齿轮箱，自带光栅编码器
减速比 90:1，减速输出转速 85rpm，行驶速度约 10m/min，属于低速大扭矩，单模组自重 265g，单组负重可达 5kg。
硅胶防滑模块化履带，履带销可拆卸，可增减履带节数；自带防滑硅胶块，抓地性能优秀。
线束：电机动力线 2 根 + 编码器信号线 3 根（A/B 相 + GND），支持测速闭环控制。

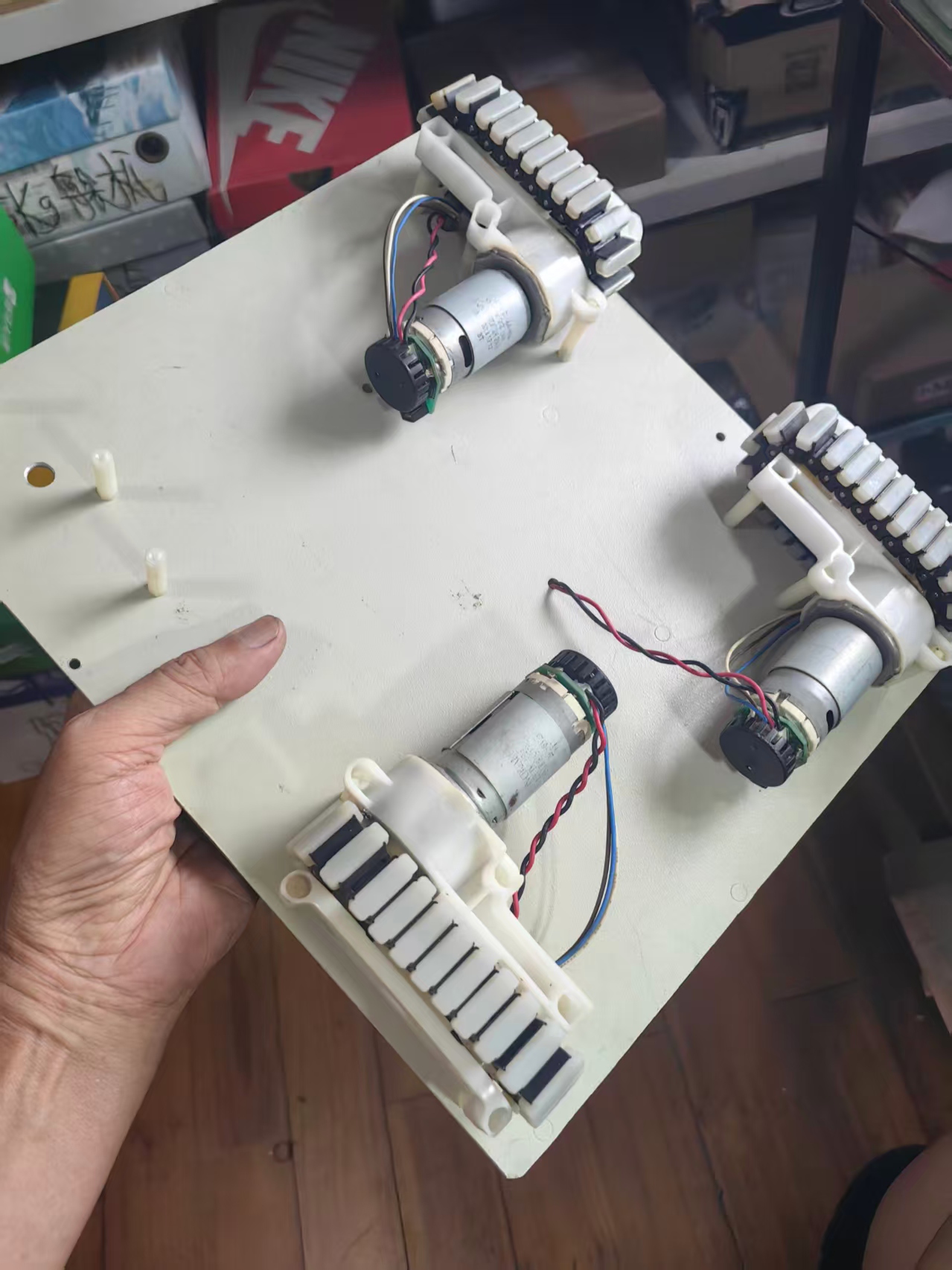

底盘构型：四轮履带分布式布置，四个独立驱动单元，可实现差速转向、原地转向，适合凹凸、碎石、草地等复杂地面。

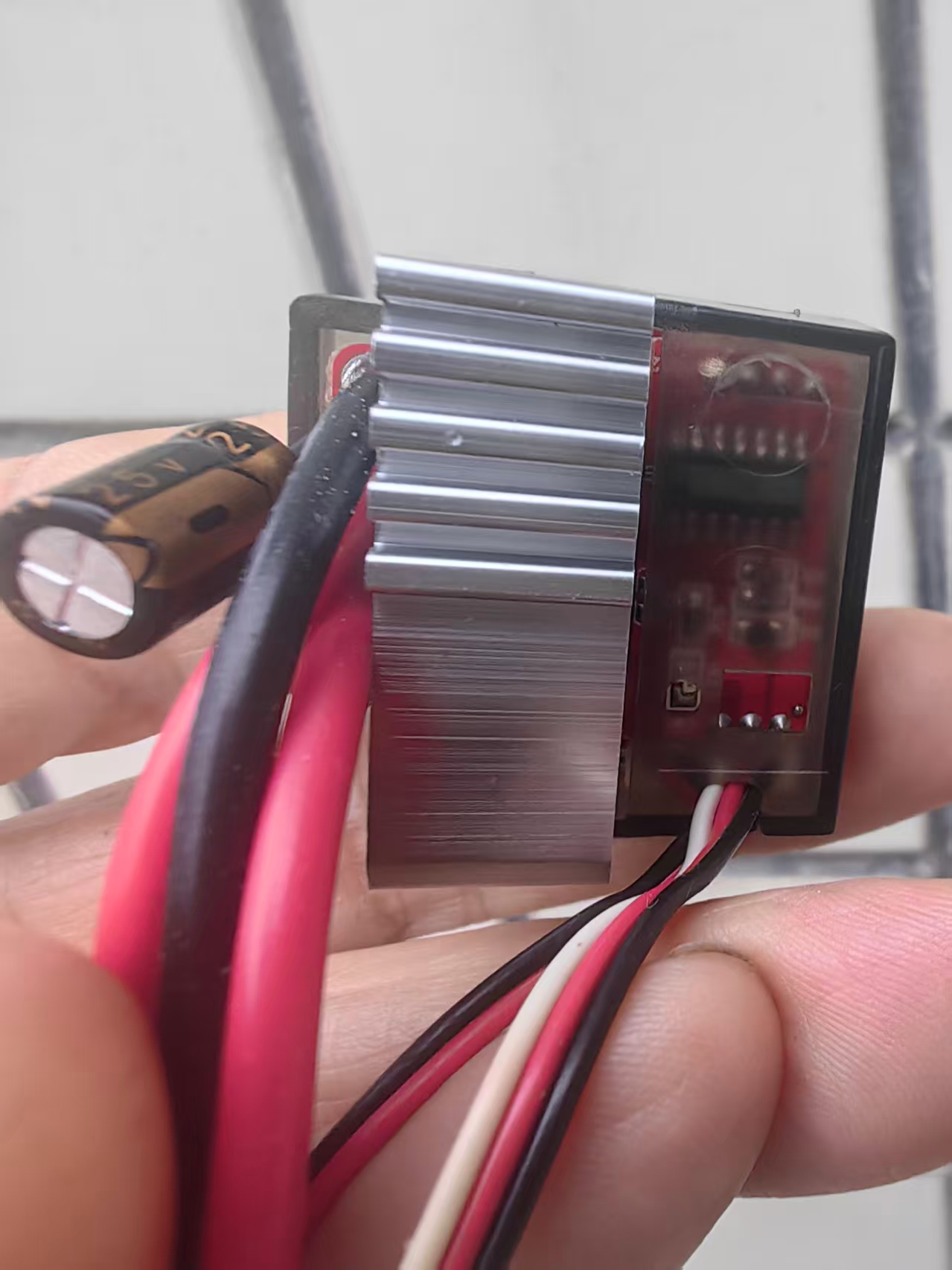

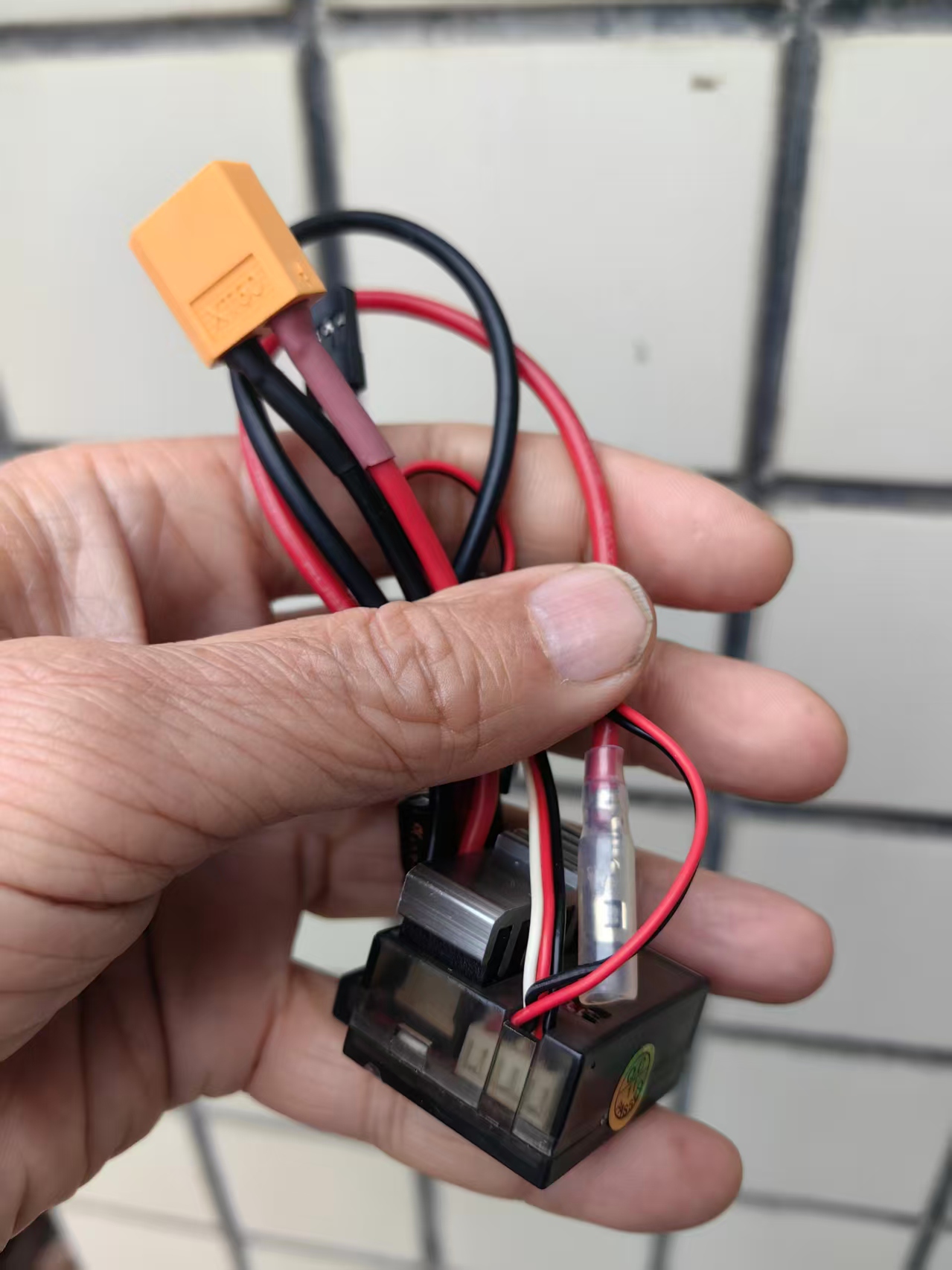

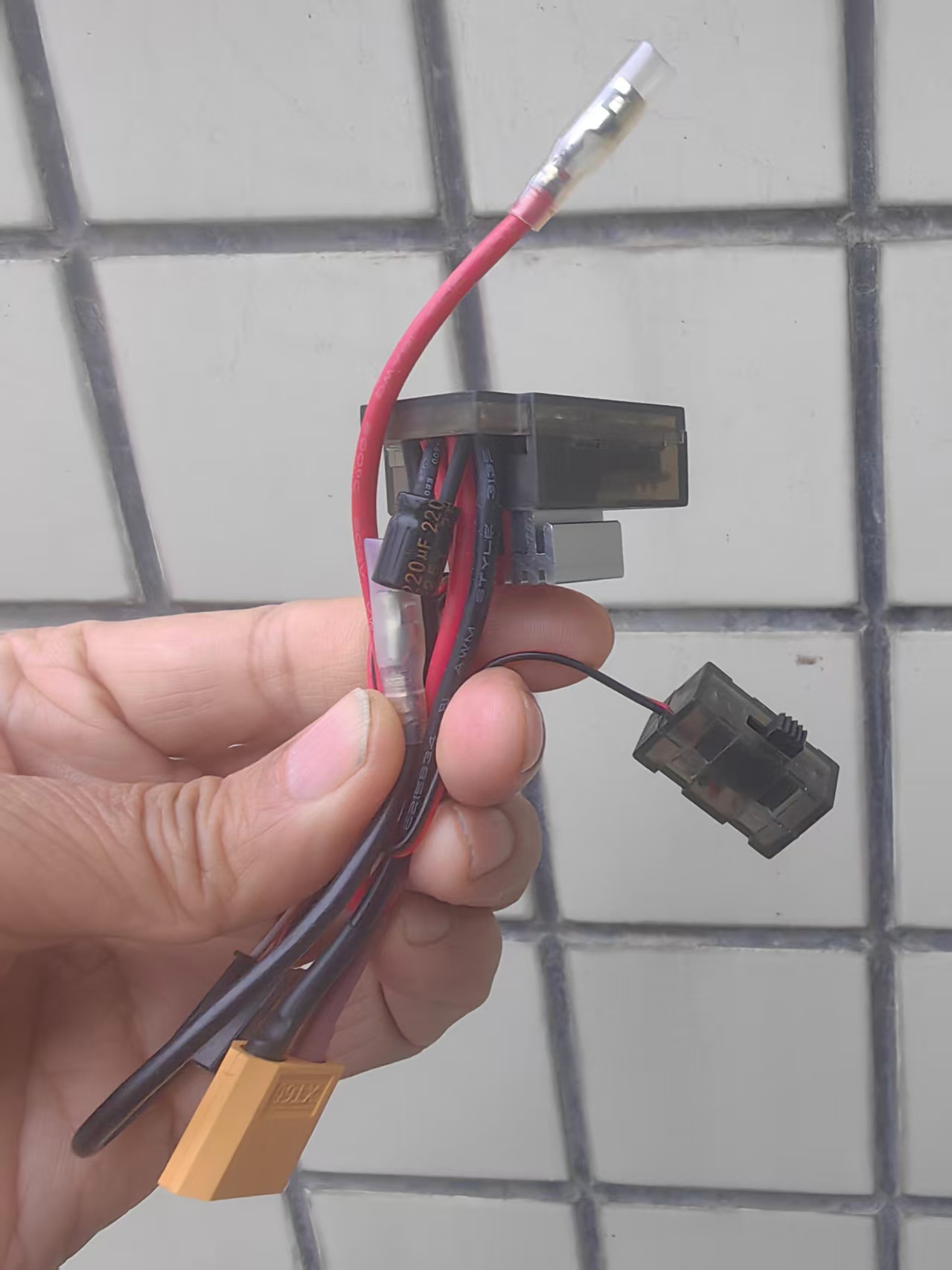

KYOSHO 京商有刷电调
实物带铝散热片，集成功率管，支持 12V 有刷电机，RC 标准 3 线信号接口（信号、5V、GND），接受 PWM 舵机信号控制。
自带电容吸收反电动势，适合驱动大功率有刷电机；注意：单只电调一般驱动一路电机，4 电机方案需要4 路独立电调，或者两路电调并联负载（并联要注意电流余量）。
控制输入：标准 RC 50Hz 舵机信号，也可由 Arduino/ESP32 模拟 RC 信号输出。

二、整车性能特点
优势
扭矩充足：4 组减速履带，低速力量大，整车承载能力强，适合巡检、简易救援、DIY 坦克挖掘机改装。
地面适应性好：硅胶履带抓地强，小台阶、凹凸地面不容易打滑；编码器可以读取每个轮子转速，可做滑移检测、里程计算。
控制灵活：电调兼容 RC 遥控器，也可单片机自动化控制；四独立驱动，算法上可以实现差速、原地自旋、定点转向。
拆机改装性价比高：模组为擦窗机拆机件，机械结构成熟，齿轮强度高，省去自己设计传动、履带机构。
短板与硬件坑点
电流消耗大：四个电机同时启动、爬坡瞬间冲击电流很高，电源必须选用足够余量 12V 锂电池，建议 12V 10A 以上电源。
电调负载问题：KYOSHO 这类 RC 电调大多设计驱动单电机，严禁一个电调直接并联 2 个及以上履带电机，堵转瞬间容易烧毁电调功率管；4 电机最优方案：4 个独立电调分别驱动 4 个模组。
编码器接线注意：光栅编码器 5V 供电，信号线不能和动力线并行缠绕，容易引入干扰，造成测速不准。
速度特性：原生速度 10m/min，本身不快；如果需要更慢，只能降低 PWM 占空比，低速下有刷电机力矩会下降。

三、两种控制方案
方案 1：遥控模式（纯 RC）
遥控器接收机输出 4 路通道，分别给到 4 个 KYOSHO 电调，直接摇杆操控前进后退、差速转向。适合调试、手工遥控作业。
方案 2：单片机自动模式（Arduino / ESP32）
单片机模拟 RC 舵机信号输出给 4 路电调；同时读取四路编码器 A/B 相脉冲，获取每个履带实际转速。
可以实现：闭环速度控制、里程统计、滑移检测、自主循迹、避障自主运行。

四、典型应用场景
DIY 重型履带小车、场地巡检机器人、简易排障小车、机器人教学平台；不适合高速场景，定位低速重载移动平台。

五、搭建关键注意要点
电源：12V 锂电池，必须配置大容量保险丝，防止堵转短路烧毁器件。
接线：动力线与编码器信号线分开走线，减少干扰；电调散热片需要留通风空间。
电机匹配：每个履带单元转向要统一标定代码，防止 4 个电机转向不一致。
闭环开发：编码器可以用来做速度 PID，补偿地面打滑，四电机速度同步。
堵转保护：代码层增加编码器转速检测，如果输出指令有速度，编码器长时间无脉冲，判定堵转，及时切断输出保护电机和电调。

测试视频

【【花雕动手做】四单元12V金属减速电机履带驱动行走模组与KYOSHO有刷电调组合的慢速小车#diy电子爱好者 #电子爱好者手工diy #DIY四驱履带车 #小车】

https://www.bilibili.com/video/BV1M9bZ6WEQK/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
