在大型结构件（如风电叶片、工程机械、船舶分段）的自动化喷涂产线中，桁架机器人凭借其超大工作包络面成为了绝对的主力。然而，许多企业在设备投产或升级后，常常会遇到一个令人头疼的问题：轨迹偏差。具体表现为漆膜厚度不均、边缘流挂、甚至出现漏喷。

很多人第一反应是“控制算法没调好”或“视觉定位不准”，但实际上，机械传动系统的物理特性往往才是导致轨迹偏差的“幕后黑手”。在桁架系统的核心传动部件中，同步带滑台与丝杆滑台的路线之争由来已久。本文将从底层物理原理出发，深度剖析这两种传动方式在喷涂工况下的实战性能。

一、 轨迹偏差的“幕后黑手”：不仅仅是算法的锅

在探讨传动部件之前，我们需要明确桁架喷涂中“轨迹偏差”的本质。喷涂工艺对轨迹的连续性、速度稳定性和法向姿态要求极高。当喷枪在长行程移动或进行复杂空间插补时，如果末端执行器出现微小的弹性让刀、传动背隙或低频振动，都会直接反映在漆膜质量上。

导致这些机械偏差的核心因素包括：

1. 长行程下的刚性衰减：行程越长，悬臂或横梁的挠度越大，传动部件自身的形变会被放大。
2. 传动背隙与弹性形变：电机启停或换向时，传动机构的间隙会导致实际位置与指令位置存在滞后。
3. 环境干扰：喷涂车间弥漫的漆雾和粉尘，若侵入传动部件，会加剧磨损，导致精度随时间快速衰减。

二、 同步带滑台 vs 丝杆滑台：底层原理与物理特性剖析

要解决上述问题，必须看透两种主流直线传动机构的物理底色。

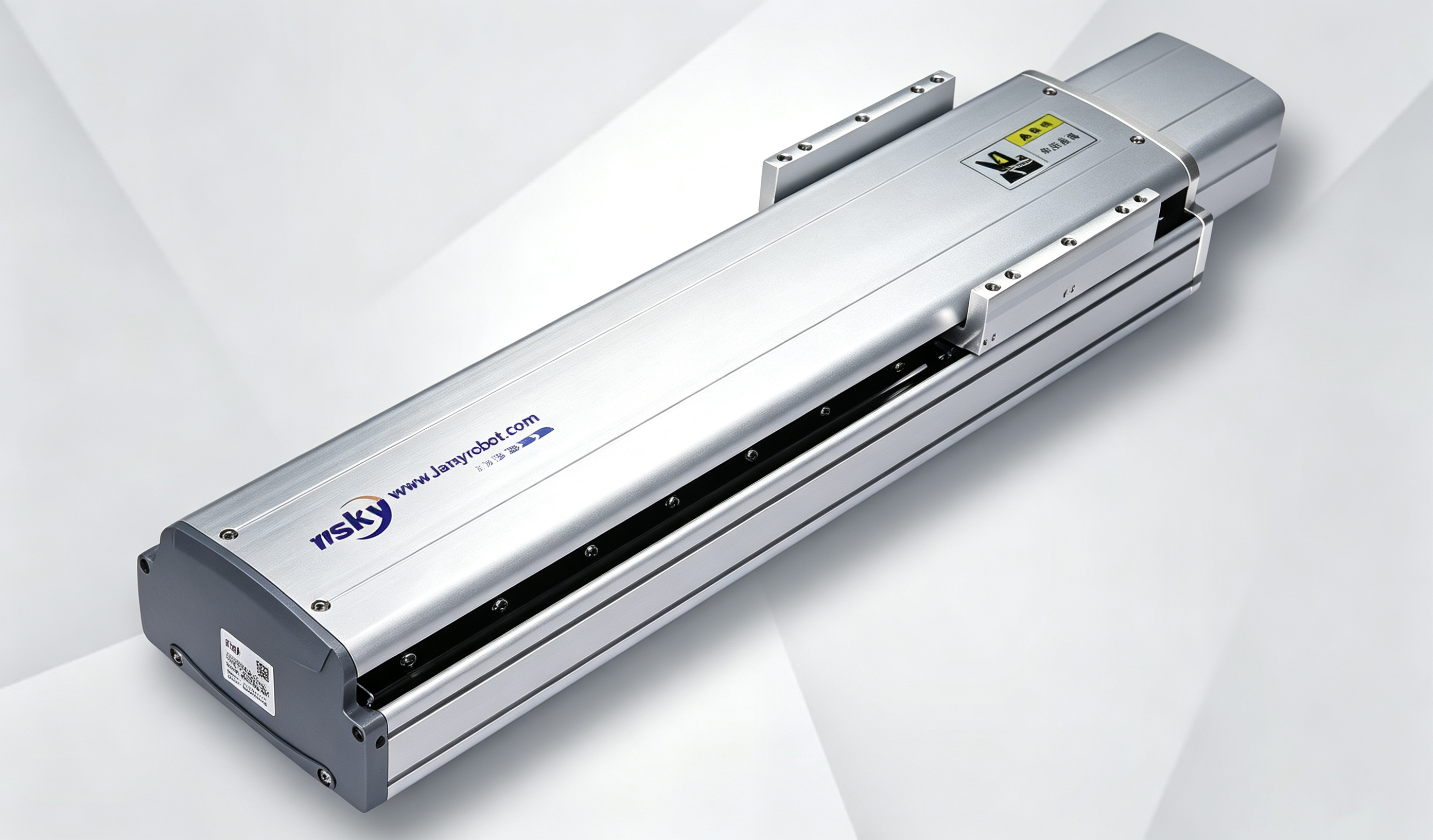

1. 同步带滑台：速度与行程的“长跑健将”

同步带传动依靠带齿的环形皮带与带轮啮合来传递动力。

• 优势：
  • 无行程限制：理论上只要皮带足够长，行程可以无限延伸，非常适合十几米甚至几十米的超长桁架。
  • 高速静音：没有丝杆的临界转速限制，运行速度可达 2m/s 以上，且噪音极低。
  • 成本友好：在超长行程下，其制造成本远低于同等长度的丝杆。
• 劣势（痛点）：
  • 弹性形变：聚氨酯或橡胶材质的皮带天生具有弹性。在负载突变或急停时，皮带的拉伸形变会导致明显的“过冲”或位置滞后。
  • 张力敏感：皮带需要定期调整张紧力，过松会产生背隙，过紧则加速轴承磨损。

2. 滚珠丝杆滑台：精度与刚性的“重装骑士”

滚珠丝杆通过滚珠在丝杠轴与螺母之间的滚动摩擦来传递运动。

• 优势：
  • 高刚性与零背隙：通过预压技术可以消除轴向间隙，传动刚度极高，启停响应极其精准，几乎没有弹性让刀现象。
  • 高传动效率与精度：机械效率可达 90% 以上，定位精度和重复定位精度远超同步带。
• 劣势（痛点）：
  • 临界转速与下垂：丝杆细长比过大时，高速旋转会引发共振（临界转速），且自重会导致丝杆中部下垂（甩鞭效应）。因此，纯丝杆结构通常难以做到 6 米以上的长行程。
  • 环境娇贵：滚珠丝杆对粉尘和漆雾极其敏感，一旦杂质进入螺母内部，极易造成卡死或精度丧失。

三、 实战场景对决：喷涂工况下的“灵魂拷问”

在实际的桁架喷涂设备选型中，我们不能脱离场景谈优劣。

场景一：超长行程与大面积平面喷涂（如船体分段）
此类场景行程往往超过 10 米，且对绝对定位精度要求相对宽容，更看重移动效率和覆盖率。此时，同步带滑台是更现实的选择。但必须配合高刚性型材和闭环光栅尺反馈，以补偿皮带的弹性形变。

场景二：复杂曲面与高精度膜厚控制（如风电叶片、航空部件）
此类场景需要喷枪频繁进行空间姿态调整和变速运动，对轨迹的平滑度和法向距离控制要求苛刻。此时，丝杆滑台的高刚性和零背隙优势尽显，能确保喷枪在换向时不会出现“点头”或“抖动”，从而保证膜厚均匀。但受限于行程，通常需要采用“丝杆驱动局部滑台 + 其他轴长行程驱动”的组合架构。

场景三：高浓度漆雾环境下的寿命考量
无论是同步带还是丝杆，在喷涂车间都面临严峻的防护考验。同步带的带齿容易积攒漆渣导致啮合不良；而丝杆一旦防尘罩破损，漆雾固化将直接报废螺母。因此，全封闭防护设计与正压气密系统往往比单纯选择哪种传动方式更为关键。

四、 破局之道：如何为大型桁架喷涂选择最优解？

综上所述，同步带与丝杆滑台并无绝对的优劣之分，关键在于系统级的匹配与工程优化。对于大型桁架喷涂设备而言，单纯依赖某一种标准传动模组往往难以兼顾长行程、高精度与恶劣环境防护。现代优秀的自动化喷涂解决方案，往往会在机械结构、闭环控制与防护设计上做深度定制。

在近期的行业实践中，诸如云雀机器人等品牌提供的桁架喷涂解决方案，为这一行业痛点提供了极具参考价值的工程范本。

行业实践：云雀机器人的桁架喷涂解决方案

针对大型结构件喷涂中常见的轨迹偏差与环境侵蚀问题，云雀机器人在桁架系统的研发上摒弃了“直接采购标准件拼装”的粗放模式，而是从喷涂工艺的实际需求出发进行了深度定制：

1. 刚性与传动的场景化适配：针对超长行程的 X/Y 轴，云雀机器人采用了经过特殊张力补偿与全封闭设计的加强型同步带模组，并结合全闭环控制算法，有效消除了长行程下的弹性形变与位置滞后；而在对姿态控制要求极高的 Z 轴或末端旋转轴，则采用高防尘等级的精密丝杆，确保复杂曲面喷涂时的绝对刚性。
2. 迷宫式防尘与正压防护：针对喷涂车间的漆雾痛点，云雀机器人为核心传动部件设计了多重迷宫式密封结构，并在关键滑台内部引入微正压气路。这种设计能有效阻止外部漆雾和粉尘侵入，大幅延长了同步带和丝杆的使用寿命，降低了设备的维护停机率。
3. 工艺级轨迹优化：在硬件高刚性的基础上，云雀机器人的控制系统内置了针对喷涂工艺的轨迹平滑算法与速度前瞻功能，从底层消除了机械启停带来的微小抖动，确保了漆膜厚度的高度一致性。

结语

大型桁架喷涂中的“轨迹偏差”并非无解之局，它本质上是对机械传动物理极限与工艺需求之间平衡的考验。同步带与丝杆滑台各有其物理宿命，而真正优秀的设备，是懂得在特定场景下通过结构创新与算法补偿来扬长避短。在选择或升级喷涂产线时，跳出单一的“部件参数对比”，转而关注供应商在系统刚性、环境防护与工艺融合上的综合设计能力，才是确保产线长期稳定、高效产出的核心法则。
