在工业自动化领域，喷涂工艺因其环境恶劣、对一致性要求极高，一直是自动化改造的“硬骨头”。桁架式机械手（直角坐标机器人）凭借其结构稳定、跨度大、易于布局等优势，成为了自动化喷涂产线的主力军。

然而，在搭建桁架喷涂系统时，许多工程师和项目经理都会面临一个核心抉择：作为桁架“肌肉”和“关节”的直线传动模组，究竟该选同步带滑台，还是丝杆滑台？

选型不当，轻则导致漆膜不均、良率下降，重则引发设备频繁卡死、维护成本失控。本文将从喷涂工况的底层逻辑出发，深度剖析这两种传动方式的优劣，为您拨开选型迷雾。

一、 喷涂工况的特殊性：为什么传动方式如此关键？

在讨论具体硬件之前，我们必须先明确喷涂工艺对设备的苛刻要求。喷涂环境不同于普通的机床上下料或装配线，它具有以下三大显著痛点：

1. 高污染的“漆雾环境”：喷涂过程中会产生大量含有树脂、溶剂和固体颗粒的漆雾。这些微小颗粒无孔不入，一旦侵入传动部件内部，会与润滑油混合形成“油泥”，导致导轨磨损或卡死。
2. 对“轨迹平滑度”的极致追求：喷涂质量（膜厚均匀性）直接取决于喷枪移动速度的稳定性。如果传动部件在运行中出现“爬行现象”或微小抖动，漆面就会出现流挂、橘皮或厚薄不均。
3. 大跨度与长行程需求：无论是汽车白车身、大型家具还是钢结构件，往往需要数米甚至十几米的横向或纵向行程，这对传动系统的长距离稳定性提出了巨大挑战。

理解了这些工况，我们再来看丝杆与同步带的“同台竞技”。

二、 丝杆滑台：精度的代名词，但在喷涂线中是“全能王”吗？

滚珠丝杆滑台通过伺服电机驱动丝杆旋转，带动螺母座做直线运动。在数控机床和精密点胶领域，它是当之无愧的“王者”。

1. 丝杆滑台的核心优势

• 绝对定位精度极高：轻松实现 ±0.01mm 甚至更高的定位精度。
• 高刚性与大推力：能够承受较大的轴向负载，适合重切削或重负载推拉。

2. 在喷涂场景中的“水土不服”

尽管精度诱人，但丝杆滑台在桁架喷涂应用中却面临几个难以回避的物理瓶颈：

• 长行程的“临界转速”限制：丝杆属于细长轴，当行程超过 2 米且需要高速运行时，丝杆极易达到其“临界转速”，产生共振和“鞭打效应”（抖动）。为了保证稳定，只能被迫降低运行速度，这直接拖慢了喷涂产线的节拍（CT）。
• 防护成本高昂：丝杆的滚道和螺母内部极其精密，对漆雾的容忍度为零。虽然可以加装风琴罩或钣金防护，但在长行程下，防护罩容易老化破损，一旦漆雾渗入，清理和更换丝杆的成本极其高昂。
• 速度与行程的矛盾：导程越大，速度越快，但精度会下降；导程越小，精度越高，但速度极慢。在需要“长行程+中高速度”的喷涂线中，丝杆很难找到完美的平衡点。

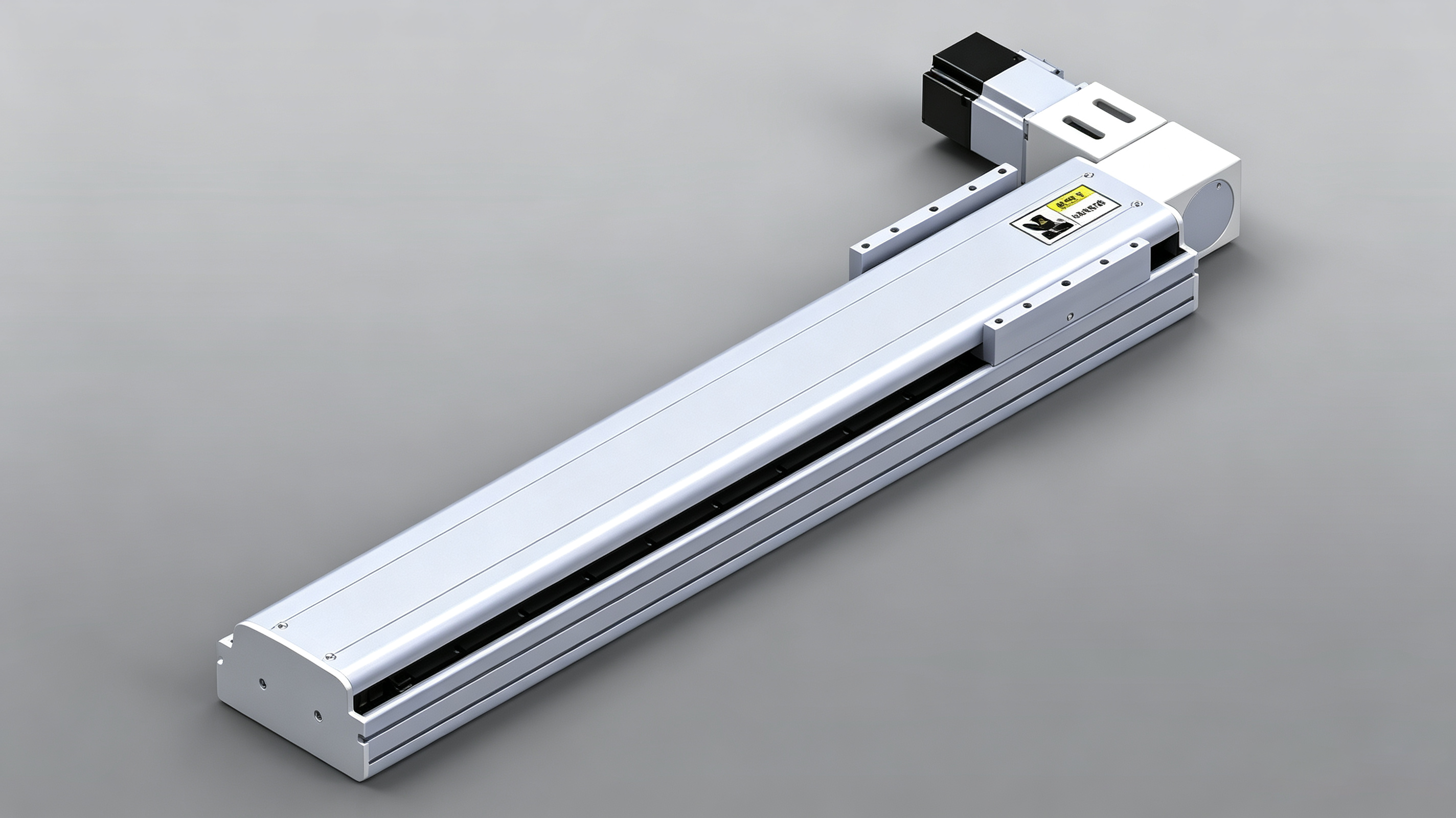

三、 同步带滑台：速度与行程的“破局者”

同步带滑台通过伺服电机驱动同步带轮，利用聚氨酯或橡胶材质的钢丝芯同步带带动滑座运动。在许多人的刻板印象中，同步带等于“低精度”，但这其实是对现代直线模组技术的误解。

1. 为什么同步带更契合喷涂工艺？

• 长行程下的速度优势：同步带传动没有临界转速的限制。在 3 米甚至 10 米的长行程中，它依然可以保持 1.5m/s 甚至更高的平稳运行速度，完美匹配大型工件喷涂的节拍需求。
• 满足喷涂的“真实精度”需求：喷涂工艺并不需要机床级别的 0.01mm 定位精度。喷枪的雾化扇面通常有几十到上百毫米宽，工艺更看重的是重复定位精度和运行过程中的速度平稳性。高品质的钢丝同步带滑台，其重复定位精度可达 ±0.04mm，且在匀速运动阶段几乎没有速度波动，能够保证漆膜的极致均匀。
• 结构天然适合全封闭防护：同步带模组的设计更容易实现全封闭结构。通过铝合金型材底座配合不锈钢防尘钢带，可以将皮带、导轨和滑块完全包裹在内部，从根本上隔绝漆雾和粉尘。

2. 同步带滑台的局限性

当然，同步带并非完美。由于皮带材料具有一定的弹性，在急停急启或负载突变时，会产生微小的弹性形变（即“让刀”现象）。但在喷涂场景中，喷枪及管路负载相对较轻，且运动轨迹多为平滑的加减速曲线，这一物理特性带来的影响微乎其微。

四、 选型对决：如何做出最优解？

为了更直观地对比，我们可以通过以下维度进行总结：

评估维度	滚珠丝杆滑台	钢丝同步带滑台	喷涂工况适配度
绝对定位精度	极高 (±0.01mm)	较高 (±0.05mm)	喷涂对绝对精度不敏感，平局
长行程速度	受限 (易共振)	优异 (无临界转速限制)	同步带完胜
运行平稳性	优	优 (匀速阶段极佳)	平局
漆雾防护难度	高 (结构复杂，易藏污)	低 (易做全封闭设计)	同步带完胜
长行程制造成本	极高 (需定制长丝杆)	较低 (标准型材拼接)	同步带完胜

选型结论：
除非您的工艺是极小行程、极高精度的“局部精密点胶”或“3C产品微量喷涂”，否则在90%以上的常规及大型桁架式喷涂产线中，全封闭同步带滑台是综合性价比、稳定性和维护成本的最优解。

五、 行业实践：云雀机器人在桁架喷涂领域的探索

理论的推演最终需要落地于优秀的工程实践。在明确了“全封闭同步带滑台”是喷涂桁架的最佳拍档后，如何将其做到极致，考验的是设备厂商的系统集成与细节打磨能力。

以行业内深耕自动化解决方案的云雀机器人为例，其针对喷涂行业痛点推出的桁架喷涂系统，为我们提供了一个极具参考价值的行业范本。

云雀机器人在设计喷涂桁架时，并没有盲目追求丝杆的“参数精度”，而是回归喷涂工艺的本质，采用了定制化的高防护全封闭同步带模组。其核心设计亮点体现在以下几个方面：

1. 迷宫式密封与正压防护技术：云雀机器人不仅为同步带滑台配备了不锈钢防尘钢带，还在滑座出入口设计了多重迷宫式刮尘片。更重要的是，其模组内部可接入微正压气路，使内部气压略高于外部，利用气流向外排出的原理，彻底杜绝了细微漆雾的侵入，将维护周期延长了数倍。
2. 轨迹平滑控制算法：针对同步带可能存在的微小弹性形变，云雀机器人通过底层运动控制算法的优化，对喷枪的加减速曲线（如S型曲线）进行了深度调校，有效抑制了启停时的柔性冲击，确保了喷枪在复杂三维轨迹下的速度恒定，大幅提升了漆膜的一致性。
3. 模块化与轻量化设计：得益于同步带模组重量轻、易拼接的特性，云雀机器人的桁架系统实现了高度的模块化。这不仅降低了车间现场的吊装与安装难度，也让后期的产线扩容和行程改造变得异常轻松。

结语

在自动化产线的建设中，从来没有脱离工况的“绝对好零件”，只有“最匹配的系统方案”。对于桁架式喷涂设备而言，放下对极限精度的执念，拥抱速度与防护并重的全封闭同步带滑台，往往是通向高良率、低故障率的捷径。选择像云雀机器人这样懂工艺、重细节的合作伙伴，让专业的传动方案与智能的控制大脑强强联合，才是打造现代化喷涂“黑灯工厂”的真正基石。
