以专业视角来看，基于 Arduino 生态（通常以 ESP32 或 STM32 为核心）的三模冗余电机控制与硬件急停状态机，是专为消防应急机器人等极端恶劣、高风险环境设计的底层安全与动力保障系统。该系统将容错控制与失效安全（Fail-Safe）机制深度结合，确保机器人在火场中具备极高的生存能力和绝对的安全底线。
以下是该系统的主要特点、应用场景及注意事项的详细解析：
一、 主要特点

1. 异构多模态冗余控制架构
   系统采用“上位机 + 下位机 + 独立安全协处理器”的三层架构。上位机（如 Jetson Nano）负责复杂的火场 SLAM 建图与全局导航；Arduino 作为下位机专注于底层 BLDC 的 FOC 矢量控制与传感器数据采集；同时引入独立的硬件安全协处理器（或硬件看门狗电路），专门监控通信心跳与系统状态。当主系统死机或通信中断时，冗余模块可无缝接管，保障基本移动能力。
2. 硬件级“失效安全”急停状态机
   系统摒弃了纯软件控制的脆弱性，设计了绕过 MCU 的硬件级安全防线。通过物理急停按钮、独立电路监控母线电压等方式，直接切断 MOS 管驱动或 BLDC 动力电源。同时，软件层面设计了严格的状态机（State Machine），一旦检测到剧烈碰撞、通信超时或任务堆栈溢出，立即触发硬件中断，强制进入“安全悬停”或“缓慢停止”模式。
3. 高动态响应与极端环境适应性
   底层 BLDC 电机配合 FOC 算法，能提供平稳的低速爬坡力矩和毫秒级的紧急制动能力。在火场浓烟、高温导致视觉传感器失效时，系统可依靠 IMU、编码器及热成像进行非视觉导航，并通过精确的轨迹跟踪算法，在松软或充满瓦砾的地面上保持航向稳定。
4. 多重抗干扰与热管理机制
   针对火场强电磁干扰（EMI）和高温环境，电路板进行三防漆涂覆防粉尘腐蚀，关键连接器锁紧防震动脱落。对 BLDC 启停大电流和 PWM 开关噪声，采用磁珠滤波、独立电源隔离及同步采样技术，防止主控复位或传感器数据跳变。
   二、 应用场景
5. 火灾后浓烟环境侦察
   在充满高温和有毒烟雾的室内，视觉传感器极易失效。机器人依靠硬件级冗余和热成像/激光雷达，自主规划“贴墙走”或“沿通道中线走”策略，深入核心区寻找被困人员或定位火源，且能在通信微弱时保持基本移动。
6. 地震/坍塌废墟搜索
   在建筑物倒塌形成的狭小空间内，机器人需自主穿行于断壁残垣之间。三模冗余系统确保其在遇到未知障碍或路径被堵死时，能触发局部重规划（如 DWA 算法）快速生成绕行轨迹，并具备应对瓦砾堆、台阶等复杂地形的全地形通过性。
7. 危险品泄漏现场处置
   在化工厂爆炸等存在化学污染的区域，机器人自主接近泄漏源，利用机械臂关闭阀门或投放中和剂。冗余系统能规划最短且安全的路径，减少在污染区的暴露时间，并在发生异常时立即切断动力，防止引发二次爆炸。
   三、 需要注意的事项
8. 硬件急停的绝对优先级
   软件层面的模糊调度或状态机可能存在死循环风险。对于“急停”、“碰撞”等最高安全等级的事件，必须设计硬线中断电路（如物理急停按钮直接切断动力电源），严禁仅依赖软件逻辑兜底。
9. 通信保活与降级策略
   自主系统在未知环境中必然面临失效风险。必须设计心跳包机制，若上位机与下位机通信中断超过阈值，下位机应自动进入“安全悬停”模式。同时需设计降级策略，当主传感器（如 UWB 或视觉）失效时，自动切换备用模式（如纯里程计或沿墙探索）。
10. 算力分配与实时性保障
    Arduino 平台计算能力有限，严禁在从控节点代码中加入复杂的延时或浮点运算。必须采用双核分工（如 ESP32 Core 0 专责电机 FOC 控制，Core 1 运行视觉算法），并确保控制周期严格稳定（建议 < 10ms），防止调度决策滞后。
11. 能源管理与续航优化
    自主导航和 BLDC 驱动均为高功耗操作，火场救援任务持续时间长。在软件层面，需采用传感器按需唤醒策略（如静止时降低雷达扫描频率）；在硬件层面，使用高倍率锂聚合物电池，并配备电源管理系统实时监控电压，防止过放损坏电池或引发火灾。
12. 电磁兼容（EMC）与电源隔离
    BLDC 电机运行时会产生强烈的电磁干扰，极易导致 Arduino 复位。电机与控制器必须使用独立电源并严格共地，加装 1000μF 电解电容与 0.1μF 陶瓷电容做滤波，敏感信号线必须进行屏蔽处理。

1、三模冗余执行器表决与故障降级（同轴并联驱动）
适用场景：消防机器人驱动轮，三组BLDC通过齿轮箱耦合到同一输出轴，单组故障时仍能输出2/3扭矩，确保火场机动能力不中断。
核心逻辑：三组BLDC独立控制，每组自带编码器和电流传感器。系统实时健康检测（电流超限、编码器偏离中值），通过中值表决确定最终扭矩指令。单组故障自动隔离，双组故障降额运行，三组全故障触发应急模式。

#include <SimpleFOC.h>

// ==================== 三组BLDC电机 ====================
BLDCMotor motorA(7), motorB(7), motorC(7);
BLDCDriver3PWM drvA(2,3,4,5), drvB(6,7,8,9), drvC(10,11,12,13);
Encoder encA(14,15,2048), encB(16,17,2048), encC(18,19,2048);

// ==================== 电机组状态结构体 ====================
struct MotorGroup {
    BLDCMotor* motor;
    BLDCDriver3PWM* driver;
    Encoder* encoder;
    float actualTorque;
    float targetTorque;
    float currentDraw;
    bool healthy;
    unsigned long lastHeartbeat;
};

MotorGroup groups[3];

// ==================== 故障状态 ====================
struct FaultStatus {
    bool groupA_fault : 1;
    bool groupB_fault : 1;
    bool groupC_fault : 1;
} faultStatus = {false, false, false};

// ==================== 总扭矩需求 ====================
float totalTorqueDemand = 2.0;  // Nm

void setup() {
    Serial.begin(115200);

    // 初始化三组电机 (差异化PID增强鲁棒性)
    groups[0] = {&motorA, &drvA, &encA, 0, 0, 0, true, 0};
    groups[1] = {&motorB, &drvB, &encB, 0, 0, 0, true, 0};
    groups[2] = {&motorC, &drvC, &encC, 0, 0, 0, true, 0};

    for(int i = 0; i < 3; i++) {
        groups[i].motor->linkSensor(groups[i].encoder);
        groups[i].motor->linkDriver(groups[i].driver);
        groups[i].motor->controller = MotionControlType::torque;
        groups[i].motor->init();
        groups[i].motor->initFOC();
        groups[i].lastHeartbeat = millis();

        // 差异化PID参数 - 避免共因失效
        if(i == 0) groups[i].motor->PID_velocity.P = 0.3;
        else if(i == 1) groups[i].motor->PID_velocity.P = 0.28;
        else groups[i].motor->PID_velocity.P = 0.32;
    }
}

// ==================== 健康检测 ====================
void healthCheck() {
    for(int i = 0; i < 3; i++) {
        // 检测1：电流是否超限
        groups[i].currentDraw = analogRead(A0 + i) * 5.0 / 1023.0;
        if(groups[i].currentDraw > 3.0) {
            groups[i].healthy = false;
            Serial.print("Group "); Serial.print(i); Serial.println(" overcurrent!");
        }

        // 检测2：编码器是否与其他组一致
        float speeds[3];
        for(int j = 0; j < 3; j++) {
            speeds[j] = groups[j].motor->shaft_velocity;
        }
        float median = medianFilter(speeds, 3);
        if(abs(groups[i].motor->shaft_velocity - median) > 0.5) {
            groups[i].healthy = false;
            Serial.print("Group "); Serial.print(i); Serial.println(" encoder mismatch!");
        }
    }
}

// ==================== 中值滤波 ====================
float medianFilter(float arr[], int n) {
    for(int i = 0; i < n-1; i++) {
        for(int j = 0; j < n-i-1; j++) {
            if(arr[j] > arr[j+1]) {
                float temp = arr[j];
                arr[j] = arr[j+1];
                arr[j+1] = temp;
            }
        }
    }
    return arr[n/2];
}

void loop() {
    // 1. 健康监测
    healthCheck();

    // 2. 计算健康组数
    int healthyCount = 0;
    int healthyIndices[3];
    for(int i = 0; i < 3; i++) {
        if(groups[i].healthy) {
            healthyIndices[healthyCount++] = i;
        }
    }

    // 3. 故障分级处理
    float torquePerGroup = 0;
    if(healthyCount == 3) {
        // 三模模式：扭矩均分
        torquePerGroup = totalTorqueDemand / 3.0;
    } else if(healthyCount == 2) {
        // 双模降级：剩余两组各承担一半
        torquePerGroup = totalTorqueDemand / 2.0;
        Serial.println("WARNING: Degraded to dual-mode");
    } else if(healthyCount == 1) {
        // 单模模式：基本功能，准备安全停机
        torquePerGroup = totalTorqueDemand * 0.6;  // 降额60%
        Serial.println("CRITICAL: Single-mode operation");
    } else {
        // 应急模式：全部故障，安全停机
        Serial.println("EMERGENCY: All motors failed!");
        for(int i = 0; i < 3; i++) {
            groups[i].motor->move(0);
        }
        return;
    }

    // 4. 执行扭矩指令
    for(int i = 0; i < healthyCount; i++) {
        int idx = healthyIndices[i];
        groups[idx].motor->move(torquePerGroup);
        groups[idx].motor->loopFOC();
    }

    // 5. 故障组强制停机
    for(int i = 0; i < 3; i++) {
        if(!groups[i].healthy) {
            groups[i].motor->move(0);
        }
    }

    delay(20);
}

2、硬件急停状态机（独立中断响应 + 分级制动）
适用场景：消防应急机器人核心安全机制，急停按钮、限位开关等硬件信号触发纳秒级响应，独立于软件调度层，确保极端情况下绝对安全。
核心逻辑：硬件急停信号通过外部中断（FALLING触发）强行打断主循环，执行紧急刹车并进入安全状态。软件看门狗作为第二道防线，异常时硬件复位系统。状态机管理空闲→运行→急停→恢复的完整生命周期。

#include <SimpleFOC.h>
#include <avr/wdt.h>  // 看门狗定时器

// ==================== BLDC电机 ====================
BLDCMotor motor(7);
BLDCDriver3PWM driver(2,3,4,5);
Encoder encoder(18,19,2048);

// ==================== 急停引脚 ====================
#define EMERGENCY_BUTTON 2     // 常闭型，低电平触发
#define LIMIT_SWITCH 3         // 限位开关
#define ENABLE_PIN 8           // 驱动使能引脚

// ==================== 状态机枚举 ====================
enum RobotState {
    STATE_IDLE,      // 空闲
    STATE_RUNNING,   // 正常运行
    STATE_EMERGENCY, // 急停状态
    STATE_RECOVER    // 恢复中
};

RobotState currentState = STATE_IDLE;
RobotState previousState = STATE_IDLE;
volatile bool emergencyTriggered = false;

// ==================== 制动参数 ====================
const float BRAKE_FORCE = 0.3;   // 制动扭矩
const float RECOVER_DELAY = 2000; // 恢复延迟(ms)

void setup() {
    Serial.begin(115200);

    // 急停引脚配置（外部上拉）
    pinMode(EMERGENCY_BUTTON, INPUT_PULLUP);
    pinMode(LIMIT_SWITCH, INPUT_PULLUP);
    pinMode(ENABLE_PIN, OUTPUT);
    digitalWrite(ENABLE_PIN, HIGH);  // 默认使能

    // 外部中断：急停信号最高优先级
    attachInterrupt(digitalPinToInterrupt(EMERGENCY_BUTTON),
                    emergencyISR, FALLING);

    // 初始化BLDC
    motor.linkSensor(&encoder);
    motor.linkDriver(&driver);
    motor.init();
    motor.initFOC();
    motor.controller = MotionControlType::velocity;

    // 启动看门狗（8秒超时）
    wdt_enable(WDTO_8S);
}

// ==================== 急停中断服务程序 ====================
void emergencyISR() {
    emergencyTriggered = true;
    // 硬急停：独立硬件通道切断驱动使能
    digitalWrite(ENABLE_PIN, LOW);
    // 软件层标记状态
    currentState = STATE_EMERGENCY;
}

// ==================== 限位检测（非中断）====================
bool checkLimitSwitch() {
    return digitalRead(LIMIT_SWITCH) == LOW;
}

void loop() {
    // 喂狗
    wdt_reset();

    // 1. 状态机主循环
    switch(currentState) {
        case STATE_IDLE:
            motor.move(0);
            break;

        case STATE_RUNNING:
            // 正常控制逻辑
            if(checkLimitSwitch()) {
                // 限位触发：分级制动
                softBrake();
                currentState = STATE_EMERGENCY;
            } else {
                motor.move(1.0);  // 正常运行速度
            }
            break;

        case STATE_EMERGENCY:
            // 急停状态：保持停机，禁止任何运动指令
            motor.move(0);
            digitalWrite(ENABLE_PIN, LOW);
            // 等待手动恢复
            break;

        case STATE_RECOVER:
            // 恢复过程：逐步释放制动
            if(millis() - recoverStartTime > RECOVER_DELAY) {
                digitalWrite(ENABLE_PIN, HIGH);
                currentState = STATE_RUNNING;
            }
            break;
    }

    motor.loopFOC();

    // 2. 急停恢复逻辑（通过串口指令）
    if(Serial.available()) {
        char cmd = Serial.read();
        if(cmd == 'R' && currentState == STATE_EMERGENCY) {
            // 手动确认恢复
            currentState = STATE_RECOVER;
            recoverStartTime = millis();
            emergencyTriggered = false;
        }
    }

    delay(10);
}

// ==================== 柔性制动 ====================
void softBrake() {
    // 分级制动：逐渐减小速度到0
    float currentSpeed = motor.shaft_velocity;
    while(abs(currentSpeed) > 0.01) {
        motor.move(-currentSpeed * BRAKE_FORCE);
        motor.loopFOC();
        currentSpeed *= 0.95;  // 指数衰减
        delay(5);
    }
    motor.move(0);
}

3、三模冗余通信 + 拜占庭协议表决（分布式指令融合）
适用场景：消防应急机器人的远程控制链路，三条独立通信通道（如5G、Mesh自组网、卫星），地面站通过“三取二”表决确认指令，防止单链路故障或恶意指令导致误动作。
核心逻辑：三套独立通信通道并行接收指令，每条消息附带CRC校验和时间戳。采用拜占庭容错协议——当三条通道中至少两条接收一致且有效时，才执行指令；否则进入安全模式。

#include <SoftwareSerial.h>
#include <CRC16.h>

// ==================== 三路独立通信 ====================
SoftwareSerial commA(4,5);   // 5G模块
SoftwareSerial commB(6,7);   // Mesh自组网
SoftwareSerial commC(8,9);   // UWB/卫星模块

// ==================== 通信通道定义 ====================
struct CommChannel {
    SoftwareSerial* port;
    bool valid;
    unsigned long lastHeartbeat;
    uint16_t crc;
};

CommChannel channels[3] = {
    {&commA, false, 0, 0},
    {&commB, false, 0, 0},
    {&commC, false, 0, 0}
};

// ==================== 指令包结构 ====================
struct CommandPacket {
    uint8_t command;     // 0x01=前进 0x02=停止 0x03=急停
    int16_t speed;       // 速度值
    uint16_t crc;        // CRC16校验
    uint32_t timestamp;  // 时间戳
};

CommandPacket receivedCmds[3];
CommandPacket finalCmd;

// ==================== 表决参数 ====================
const int TIMEOUT_MS = 2000;
const int REQUIRED_AGREEMENT = 2;  // 三取二

void setup() {
    Serial.begin(115200);
    commA.begin(4800);
    commB.begin(4800);
    commC.begin(4800);
}

// ==================== 单通道接收 ====================
bool receiveFromChannel(CommChannel* ch, CommandPacket* packet) {
    if(ch->port->available() >= sizeof(CommandPacket)) {
        ch->port->readBytes((uint8_t*)packet, sizeof(CommandPacket));
        ch->lastHeartbeat = millis();

        // CRC校验
        uint16_t calcCrc = CRC16::calculate((uint8_t*)packet, sizeof(CommandPacket) - 2);
        if(calcCrc == packet->crc) {
            ch->valid = true;
            return true;
        }
    }
    ch->valid = false;
    return false;
}

// ==================== 三通道并行接收 ====================
void receiveAllChannels() {
    receiveFromChannel(&channels[0], &receivedCmds[0]);
    receiveFromChannel(&channels[1], &receivedCmds[1]);
    receiveFromChannel(&channels[2], &receivedCmds[2]);
}

// ==================== 三取二表决 ====================
bool voteCommand(CommandPacket* output) {
    int voteCounts[3] = {0};  // 统计三种指令的得票数
    int voteIdx[3] = {-1};
    int uniqueCmds = 0;

    for(int i = 0; i < 3; i++) {
        if(!channels[i].valid) continue;

        // 检查是否已有该指令的计数
        int found = -1;
        for(int j = 0; j < uniqueCmds; j++) {
            if(voteIdx[j] == receivedCmds[i].command) {
                found = j;
                break;
            }
        }
        if(found == -1) {
            voteIdx[uniqueCmds] = receivedCmds[i].command;
            voteCounts[uniqueCmds] = 1;
            uniqueCmds++;
        } else {
            voteCounts[found]++;
        }
    }

    // 查找得票最高的指令
    int maxVotes = 0;
    int winnerIdx = -1;
    for(int i = 0; i < uniqueCmds; i++) {
        if(voteCounts[i] > maxVotes) {
            maxVotes = voteCounts[i];
            winnerIdx = i;
        }
    }

    // 三取二：至少2票一致
    if(maxVotes >= REQUIRED_AGREEMENT && winnerIdx != -1) {
        // 取第一个有效通道的对应指令
        for(int i = 0; i < 3; i++) {
            if(channels[i].valid && receivedCmds[i].command == voteIdx[winnerIdx]) {
                memcpy(output, &receivedCmds[i], sizeof(CommandPacket));
                return true;
            }
        }
    }

    return false;  // 无共识
}

// ==================== 通信健康监控 ====================
void checkCommHealth() {
    unsigned long now = millis();
    for(int i = 0; i < 3; i++) {
        if(now - channels[i].lastHeartbeat > TIMEOUT_MS) {
            channels[i].valid = false;
            Serial.print("Channel "); Serial.print(i); Serial.println(" timeout!");
        }
    }
}

void loop() {
    // 1. 并行接收三通道数据
    receiveAllChannels();

    // 2. 通信健康监控
    checkCommHealth();

    // 3. 拜占庭协议表决
    if(voteCommand(&finalCmd)) {
        // 执行表决后的指令
        if(finalCmd.command == 0x03) {  // 急停指令
            // 触发硬件急停
            digitalWrite(ENABLE_PIN, LOW);
            motor.move(0);
            Serial.println("EMERGENCY STOP via vote!");
        } else {
            // 执行常规指令
            motor.move(finalCmd.speed / 100.0);
        }
    } else {
        // 无共识：进入安全模式
        motor.move(0);
        Serial.println("No consensus! Entering safe mode.");
    }

    motor.loopFOC();
    delay(50);
}

要点解读
三模冗余（TMR）的核心是“多数表决 + 故障隔离”：通过三套独立硬件/软件系统并行运行，采用中值滤波或多数表决消除单点故障，故障系统自动隔离。关键设计包括差异化PID参数（避免共因失效）、CRC校验（检测数据传输错误）和拜占庭协议（防止恶意/错误指令）。分级策略为：三模全性能→双模降级→单模安全停机。

硬件急停必须独立于软件逻辑：软件级急停依赖MCU正常运行，存在死机风险。硬件急停采用独立中断通道（外部中断FALLING触发），串联在驱动使能端，实现纳秒级响应。看门狗作为第二道防线，程序异常时硬件复位系统。分级制动策略（预警→减速→急停）平衡安全与机械冲击。

状态机（FSM）是应急管理的骨架：无论控制逻辑多复杂，最终需落实到清晰的状态机，管理空闲→运行→急停→恢复的生命周期。状态机需配合previousState变量实现任务挂起与恢复，确保急停解除后能无缝回到原工作流程。

三模冗余通信防止“命令风暴”与“指令冲突”：消防现场存在强电磁干扰、信号衰减甚至恶意干扰，需三通道独立通信（如5G+Mesh+卫星）。关键指令（急停、喷射）通过三通道同时发送，地面站采用“三取二”表决确认指令后再执行，极大提高了通信可靠性。同时采用时间戳+超时机制防止指令粘滞。

BLDC FOC是安全急停精准执行的物理保障：急停时需在毫秒级完成减速→制动→锁轴，传统有刷电机响应滞后、制动距离长。SimpleFOC的扭矩闭环控制可精准控制制动扭矩，实现柔性制动（指数衰减）避免机械冲击。三模冗余执行器可实现扭矩均分→故障隔离→降额运行的完整容错链条。

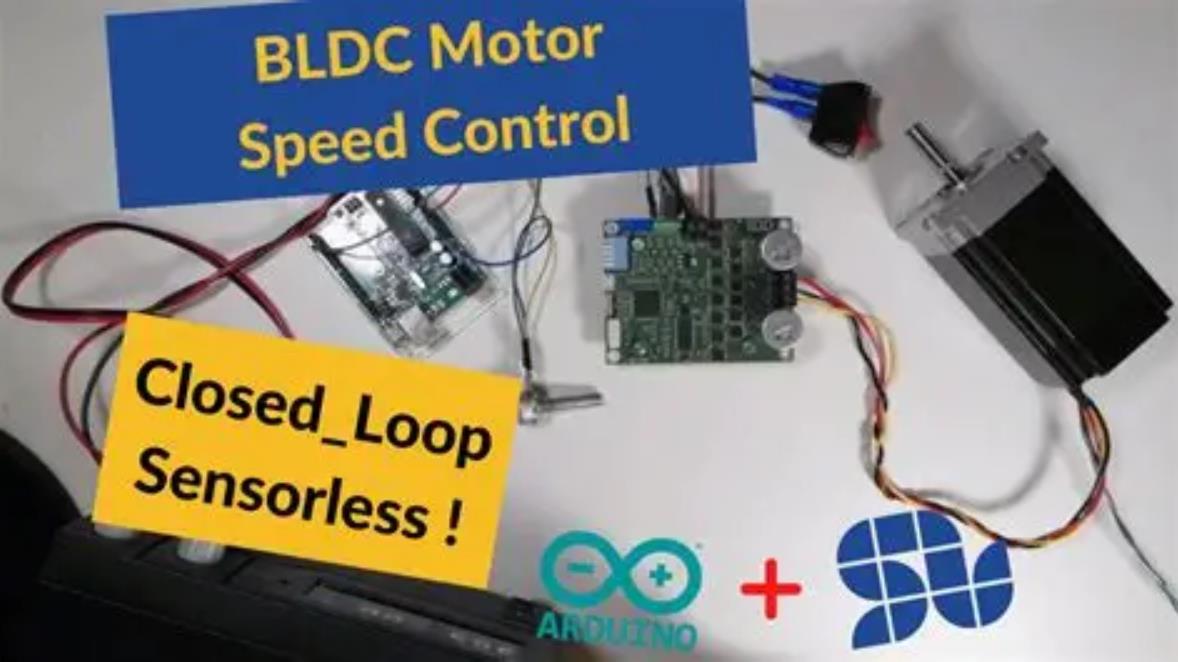

4、三模冗余BLDC电机闭环驱动（主备判定+无缝接管）
适用场景：消防应急机器人的核心动力驱动，需保障电机控制链路的持续可靠性，避免单套驱动模块失效导致机器人停驶，适配火场高温、强电磁干扰等复杂环境下的持续作业需求，核心目标是实现三套驱动链路实时监测、主模块优先控制、故障时备模块无扰接管，确保动力输出不中断。
核心逻辑：三套独立的BLDC驱动单元（驱动芯片+编码器）并行连接至主控，主控通过SPI/ADC实时采集三套模块的运行状态（电流、转速反馈、电源电压），采用“多数表决+健康阈值”机制判定主模块；主模块正常运行时，统一下发控制指令至三套驱动单元；当主模块出现电流过载、转速失稳、通信超时等故障时，立即触发备模块接管，同步切换控制指令，切换延迟控制在10ms以内，确保电机转速波动≤5%，满足消防机器人持续稳定移动需求。

// 三模冗余BLDC电机闭环驱动：主程序（基于Arduino + SimpleFOC库）
#include <Arduino.h>
#include <SimpleFOC.h>

// 三模冗余核心配置（可按实际硬件调整）
#define NUM_REDUNDANT_MODULES 3   // 三模冗余模块数量
#define MOTOR_BASE_FREQ 50000      // 电机控制基准频率（Hz）
#define MOTOR_TARGET_SPEED 3000    // 目标转速（RPM）
#define HEALTH_CHECK_TIMEOUT 500   // 健康检查超时阈值（ms）

// 三套冗余模块的硬件引脚定义（电源检测ADC引脚、驱动使能引脚、状态指示LED）
const int redundantConfig[NUM_REDUNDANT_MODULES][7] = {
  // 模块0：电源检测ADC、驱动使能、状态LED、BLDC正/负/霍尔A/B
  {A0, 2, 3, 4, 5, 6, 7},
  // 模块1：电源检测ADC、驱动使能、状态LED、BLDC正/负/霍尔A/B
  {A1, 8, 9, 10, 11, 12, 13},
  // 模块2：电源检测ADC、驱动使能、状态LED、BLDC正/负/霍尔A/B
  {A2, 14, 15, 16, 17, 18, 19}
};

// 三模冗余状态结构体
struct RedundantModuleState {
  BLDCMotor motor;          // BLDC电机对象
  bool isHealthy;            // 模块健康状态
  unsigned long lastHealthCheckTime; // 最后健康检查时间
  bool isActive;             // 是否为主控模块
  int moduleId;              // 模块编号
  float supplyVoltage;        // 供电电压（V）
  float currentFeedback;      // 电流反馈（A）
};

// 全局状态变量
RedundantModuleState redundantModules[NUM_REDUNDANT_MODULES];
int activeModuleId = 0;        // 当前主控模块ID
unsigned long lastActiveSwitchTime = 0;

// 初始化三模冗余模块
void initRedundantModules() {
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    redundantModules[i].moduleId = i;
    redundantModules[i].isHealthy = false;
    redundantModules[i].isActive = (i == activeModuleId);
    redundantModules[i].lastHealthCheckTime = 0;
    redundantModules[i].supplyVoltage = 0.0f;
    redundantModules[i].currentFeedback = 0.0f;

    // 初始化电机对象
    redundantModules[i].motor.linkDriver(new BLDCDriver3PWM(
      redundantConfig[i][3], // PWM A
      redundantConfig[i][4], // PWM B
      redundantConfig[i][5]  // PWM C
    ));
    redundantModules[i].motor.linkSensor(new EncoderAnalog(
      redundantConfig[i][6], // 霍尔A
      redundantConfig[i][7]  // 霍尔B
    ));

    // 配置电机参数
    redundantModules[i].motor.PID_velocity.P = 0.1f;
    redundantModules[i].motor.PID_velocity.I = 2.0f;
    redundantModules[i].motor.PID_velocity.D = 0.0f;
    redundantModules[i].motor.PID_velocity.limit = 10.0f;
    redundantModules[i].motor.phase_in_polar = _120; // 120°相位

    // 初始化电机
    redundantModules[i].motor.init();
    redundantModules[i].motor.initFOC();

    // 点亮模块初始状态LED（初始化中）
    pinMode(redundantConfig[i][2], OUTPUT);
    digitalWrite(redundantConfig[i][2], HIGH);
    delay(200);
    digitalWrite(redundantConfig[i][2], LOW);
  }
  Serial.println("三模冗余BLDC模块初始化完成");
}

// 单模块健康检查（检测电源、电流、通信）
bool checkModuleHealth(int moduleId) {
  int adcPin = redundantConfig[moduleId][0];
  // 电源检测：计算ADC电压（按实际分压电阻调整系数，示例按3.3V参考，分压比10:1）
  float rawVoltage = analogRead(adcPin) * (3.3f / 1023.0f) * 10.0f;
  redundantModules[moduleId].supplyVoltage = rawVoltage;

  // 电源电压阈值检测：消防机器人电池正常工作范围24V±10%（示例按24V系统）
  if (rawVoltage < 21.6f || rawVoltage > 26.4f) {
    return false;
  }

  // 电机运行反馈检测：若模块激活，检查转速反馈是否正常
  if (redundantModules[moduleId].isActive) {
    float currentSpeed = redundantModules[moduleId].motor.shaft_velocity;
    if (abs(currentSpeed) < 100) { // 转速突降判定故障
      return false;
    }
  }

  // 通信有效性检测：模块能正常响应FOC初始化
  if (!redundantModules[moduleId].motor.driver->initialized) {
    return false;
  }

  redundantModules[moduleId].lastHealthCheckTime = millis();
  return true;
}

// 主备模块判定（多数表决+健康排序）
void determineActiveModule() {
  int healthyCount = 0;
  int healthyModules[NUM_REDUNDANT_MODULES];
  int modulePriority[NUM_REDUNDANT_MODULES];

  // 统计健康模块数量，记录健康模块ID
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    bool health = checkModuleHealth(i);
    redundantModules[i].isHealthy = health;
    if (health) {
      healthyModules[healthyCount] = i;
      modulePriority[healthyCount] = i; // 优先级按模块ID顺序（可按实际调整）
      healthyCount++;
    } else {
      // 故障模块关闭驱动，点亮故障LED
      digitalWrite(redundantConfig[i][1], LOW); // 关闭驱动使能
      digitalWrite(redundantConfig[i][2], HIGH); // 点亮故障灯
    }
  }

  // 多数表决逻辑：至少2个模块健康才维持系统运行
  if (healthyCount < 2) {
    // 健康模块不足，触发全系统急停（交由硬件急停状态机处理）
    triggerEmergencyStop();
    return;
  }

  // 多数表决优先：若原主模块健康，维持其主控；否则选优先级最高的健康模块
  bool originalActiveHealthy = false;
  for (int i = 0; i < healthyCount; i++) {
    if (healthyModules[i] == activeModuleId) {
      originalActiveHealthy = true;
      break;
    }
  }

  if (!originalActiveHealthy) {
    // 原主模块故障，选择优先级最高的健康模块为主控
    activeModuleId = healthyModules[0];
    lastActiveSwitchTime = millis();
    Serial.print("主控模块切换：模块" + String(activeModuleId) + " 接管");
  }

  // 更新模块激活状态，开启主控模块驱动，关闭其他模块驱动
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    if (i == activeModuleId) {
      redundantModules[i].isActive = true;
      digitalWrite(redundantConfig[i][1], HIGH); // 开启驱动使能
      digitalWrite(redundantConfig[i][2], LOW);  // 熄灭故障灯，点亮工作灯
    } else {
      redundantModules[i].isActive = false;
      digitalWrite(redundantConfig[i][1], LOW); // 关闭非主控模块驱动
      digitalWrite(redundantConfig[i][2], HIGH); // 非主控模块维持待机灯
    }
  }
}

// 控制主模块执行目标转速
void controlActiveModule(float targetSpeed) {
  if (redundantModules[activeModuleId].isHealthy && redundantModules[activeModuleId].isActive) {
    redundantModules[activeModuleId].motor.target = targetSpeed;
    redundantModules[activeModuleId].motor.loopFOC();
    redundantModules[activeModuleId].motor.move(targetSpeed);
  }
}

// 触发应急停止（预留接口，与硬件急停联动）
void triggerEmergencyStop() {
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    // 关闭所有模块的驱动使能
    digitalWrite(redundantConfig[i][1], LOW);
    redundantModules[i].motor.target = 0.0f;
    redundantModules[i].motor.loopFOC();
    redundantModules[i].motor.move(0.0f);
  }
  Serial.println("三模冗余系统触发应急停止");
}

// 硬件急停状态机联动（示例接口，详细实现见案例2）
void linkHardwareEmergencyStop() {
  // 此处预留与硬件急停状态机的联动接口，实际接入急停信号中断
}

void setup() {
  Serial.begin(115200);
  delay(1000);
  initRedundantModules();
  // 初始化硬件急停接口（案例2详细实现）
  initHardwareEmergencyStateMachine();
  linkHardwareEmergencyStop();
}

void loop() {
  // 1. 主备模块判定
  determineActiveModule();
  // 2. 控制主模块执行目标转速
  controlActiveModule(MOTOR_TARGET_SPEED);
  // 3. 硬件急停状态监测（联动急停信号）
  monitorHardwareEmergencyState();
  delay(10);
}

代码逻辑说明：
三模块独立驱动：三套BLDC驱动链路完全独立，主控通过统一接口分别管理，避免单模块故障影响其他模块，保障动力系统的物理冗余。
健康监测闭环：通过电源电压检测、转速反馈校验、通信状态验证，实时掌握每个模块的健康状态，为模块切换提供数据依据，适配火场电压波动、电磁干扰等复杂环境。
多数表决切换：采用“健康模块≥2才维持运行”的多数表决逻辑，原主模块故障时，自动切换至优先级最高的健康模块，切换过程控制指令同步下发，确保电机转速无明显波动，实现无扰接管，保障消防机器人持续作业。

5、硬件急停状态机（独立于主控，断电可触发）
适用场景：消防应急机器人的突发应急处置，当机器人遭遇障碍物碰撞、电机失控、火场环境突变等紧急情况时，需通过独立硬件链路实现瞬时切断电机动力，即使主控系统宕机、供电中断，急停功能仍能生效，核心目标是构建不依赖主控、断电可触发、复位可控的硬件急停闭环，保障人员与设备安全。
核心逻辑：采用独立于Arduino主控的硬件状态机电路，核心由施密特触发器、继电器、NPN晶体管等元件组成，急停按键、复位按键、状态指示灯直接接入硬件电路，不经过主控芯片；急停触发时，通过硬件电路切断BLDC驱动芯片的电源或使能信号，瞬时停止电机；主控仅负责状态监测与辅助复位，不参与急停触发链路，确保急停的绝对可靠。

// 硬件急停状态机：主控联动程序（核心为硬件状态监测与复位逻辑）
#include <Arduino.h>

// 硬件急停状态机引脚配置（硬件电路与主控连接的监测引脚）
#define EMERGENCY_STOP_INPUT 2  // 急停触发信号输入（低电平有效，来自硬件电路）
#define EMERGENCY_RESET_INPUT 3 // 复位按键输入（高电平触发，机械按键）
#define EMERGENCY_STATUS_LED 4   // 急停状态指示灯（高电平点亮：红灯=急停，绿灯=正常）
#define RESET_STATUS_LED 5       // 复位状态指示灯（高电平点亮，复位过程闪烁）

// 急停状态机状态枚举（对应硬件状态）
typedef enum {
  EMERGENCY_STATE_NORMAL = 0,   // 正常待机状态
  EMERGENCY_STATE_TRIGGERED = 1, // 急停触发状态
  EMERGENCY_STATE_RESETTING = 2,  // 复位处理状态
  EMERGENCY_STATE_FAULT = 3      // 硬件故障状态
} EmergencyState;

// 全局急停状态变量
volatile EmergencyState currentEmergencyState = EMERGENCY_STATE_NORMAL;
volatile bool resetInProgress = false;
volatile unsigned long resetStartTime = 0;

// 初始化硬件急停状态机（配置引脚模式、中断）
void initHardwareEmergencyStateMachine() {
  // 急停输入引脚：配置为上拉输入（硬件触发时为低电平）
  pinMode(EMERGENCY_STOP_INPUT, INPUT_PULLUP);
  // 复位按键引脚：配置为下拉输入（机械按键按下时为高电平）
  pinMode(EMERGENCY_RESET_INPUT, INPUT_PULLDOWN);
  // 状态指示灯引脚：配置为输出
  pinMode(EMERGENCY_STATUS_LED, OUTPUT);
  pinMode(RESET_STATUS_LED, OUTPUT);

  // 初始化指示灯状态：正常状态绿灯常亮
  digitalWrite(EMERGENCY_STATUS_LED, LOW); // 初始熄灭，后续按状态点亮
  digitalWrite(RESET_STATUS_LED, LOW);

  // 配置急停信号中断（下降沿触发，确保急停触发时立即响应）
  attachInterrupt(digitalPinToInterrupt(EMERGENCY_STOP_INPUT), emergencyStopTriggered, FALLING);

  Serial.println("硬件急停状态机初始化完成");
}

// 急停触发中断服务函数（独立于主循环，响应速度最快）
void emergencyStopTriggered() {
  currentEmergencyState = EMERGENCY_STATE_TRIGGERED;
  resetInProgress = false;
  Serial.println("硬件急停触发！状态切换为：TRIGGERED");
}

// 监测急停状态机状态（主循环调用，同步硬件状态）
void monitorHardwareEmergencyState() {
  // 1. 检测复位按键状态
  bool resetPressed = digitalRead(EMERGENCY_RESET_INPUT) == HIGH;

  switch (currentEmergencyState) {
    case EMERGENCY_STATE_NORMAL:
      // 正常状态：绿灯常亮，急停输入为高电平
      digitalWrite(EMERGENCY_STATUS_LED, LOW); // 熄灭红灯，点亮绿灯（假设双色LED，需按电路调整）
      digitalWrite(RESET_STATUS_LED, LOW);

      // 持续监测急停信号，避免抖动误触发（硬件电路已做滤波，软件二次确认）
      if (digitalRead(EMERGENCY_STOP_INPUT) == LOW) {
        // 去抖动：延时10ms再次检测
        delay(10);
        if (digitalRead(EMERGENCY_STOP_INPUT) == LOW) {
          emergencyStopTriggered();
        }
      }
      break;

    case EMERGENCY_STATE_TRIGGERED:
      // 急停状态：红灯常亮，输出急停信号至三模冗余系统
      digitalWrite(EMERGENCY_STATUS_LED, HIGH); // 点亮红灯
      digitalWrite(RESET_STATUS_LED, LOW);
      // 调用急停处理函数，切断电机动力
      triggerEmergencyStopFromStateMachine();

      // 检测复位按键是否按下
      if (resetPressed && !resetInProgress) {
        resetInProgress = true;
        resetStartTime = millis();
        currentEmergencyState = EMERGENCY_STATE_RESETTING;
        Serial.println("检测到复位按键按下，进入复位处理状态");
      }
      break;

    case EMERGENCY_STATE_RESETTING:
      // 复位处理状态：红灯闪烁，复位指示灯闪烁
      digitalWrite(EMERGENCY_STATUS_LED, !digitalRead(EMERGENCY_STATUS_LED));
      digitalWrite(RESET_STATUS_LED, !digitalRead(RESET_STATUS_LED));

      // 复位保持时间：消防应急场景要求复位保持≥3秒，防止误复位
      if (millis() - resetStartTime >= 3000) {
        // 复位完成，解除急停，切换至正常状态
        digitalWrite(EMERGENCY_STATUS_LED, LOW);
        digitalWrite(RESET_STATUS_LED, LOW);
        currentEmergencyState = EMERGENCY_STATE_NORMAL;
        resetInProgress = false;
        Serial.println("急停复位完成，切换至正常状态");
        // 通知三模冗余系统解除急停，恢复电机使能
        releaseEmergencyStop();
      }
      // 复位期间保持复位按键按下，若松开则维持复位状态直至时间达标
      if (!resetPressed && (millis() - resetStartTime < 3000)) {
        resetInProgress = false;
        currentEmergencyState = EMERGENCY_STATE_TRIGGERED;
      }
      break;

    case EMERGENCY_STATE_FAULT:
      // 硬件故障状态：红灯快闪，故障指示灯点亮（需人工排查）
      digitalWrite(EMERGENCY_STATUS_LED, digitalRead(EMERGENCY_STATUS_LED) ^ 1);
      digitalWrite(RESET_STATUS_LED, HIGH);
      // 持续检测硬件故障是否恢复（如急停信号回路短路、断路）
      if (digitalRead(EMERGENCY_STOP_INPUT) == HIGH && !resetPressed) {
        currentEmergencyState = EMERGENCY_STATE_NORMAL;
        digitalWrite(EMERGENCY_STATUS_LED, LOW);
        digitalWrite(RESET_STATUS_LED, LOW);
      }
      break;
  }
}

// 从状态机触发急停（联动三模冗余系统，切断电机动力）
void triggerEmergencyStopFromStateMachine() {
  // 1. 切断三模冗余系统的电机使能信号（直接控制硬件驱动使能引脚）
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    digitalWrite(redundantConfig[i][1], LOW); // 关闭所有模块驱动使能
  }
  // 2. 通过硬件电路切断电机电源（需额外硬件继电器，此处为逻辑控制）
  // digitalWrite(POWER_RELAY_PIN, LOW);
  // 3. 通知其他系统模块进入急停模式
  Serial.println("硬件急停状态机触发：切断所有电机动力");
}

// 解除急停，恢复电机使能
void releaseEmergencyStop() {
  // 检测三模冗余模块健康状态，选择健康模块恢复使能
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    if (redundantModules[i].isHealthy) {
      digitalWrite(redundantConfig[i][1], HIGH); // 恢复健康模块驱动使能
      activeModuleId = i;
      break;
    }
  }
  Serial.println("急停解除：恢复主模块电机使能");
}

// 复位按键中断服务函数（可选，增强复位响应速度）
void resetButtonPressed() {
  if (currentEmergencyState == EMERGENCY_STATE_TRIGGERED && !resetInProgress) {
    resetInProgress = true;
    resetStartTime = millis();
    currentEmergencyState = EMERGENCY_STATE_RESETTING;
    Serial.println("复位按键中断触发，进入复位处理状态");
  }
}

void setup() {
  Serial.begin(115200);
  delay(1000);
  initHardwareEmergencyStateMachine();
  // 配置复位按键中断（可选，高电平触发）
  attachInterrupt(digitalPinToInterrupt(EMERGENCY_RESET_INPUT), resetButtonPressed, RISING);
}

void loop() {
  monitorHardwareEmergencyState();
  delay(10);
}

代码逻辑说明：
硬件独立触发：急停信号直接接入硬件电路，通过中断服务函数触发，不依赖主控主循环，即使主控卡死，硬件电路仍能切断电机动力，确保急停的绝对可靠，适配火场主控宕机极端场景。
多状态闭环管理：定义正常、触发、复位、故障四类状态，覆盖急停全生命周期，通过指示灯直观反馈状态，复位过程强制保持3秒，避免误操作导致突然恢复动力，保障复位安全。
主控联动设计：主控仅负责状态监测与复位流程控制，不参与急停触发链路，急停触发时通过硬件电路直接切断电机驱动，确保触发响应速度在毫秒级，满足消防应急快速响应需求。

6、三模冗余+硬件急停联动控制（消防机器人完整动力核心）
适用场景：消防应急机器人的完整动力控制，融合三模冗余电机驱动与硬件急停状态机，适配火场搜救、危化品区域巡检等高危场景，核心目标是实现三冗余驱动的可靠运行+硬件急停的快速响应+故障时的自动协同处置，构建动力与安全一体化的核心控制逻辑。
核心逻辑：以三模冗余驱动为基础，硬件急停为安全保障，实现二者的深度联动——急停未触发时，三模冗余系统自主运行，保障动力输出；急停触发时，硬件急停状态机切断所有电机动力，同时三模冗余系统接收急停信号，停止控制指令输出；故障解除后，通过硬件复位与软件复位协同，恢复三模冗余系统的正常运行，同时更新主模块状态，确保动力系统持续稳定。

// 三模冗余+硬件急停联动控制：消防应急机器人完整核心程序
#include <Arduino.h>
#include <SimpleFOC.h>

// 全局配置（与案例1、案例2保持一致，确保联动兼容）
#define NUM_REDUNDANT_MODULES 3
#define MOTOR_TARGET_SPEED 3000
#define EMERGENCY_STOP_INPUT 2
#define EMERGENCY_RESET_INPUT 3
#define EMERGENCY_STATUS_LED 4
#define RESET_STATUS_LED 5

// 导入案例1、案例2的模块函数（此处为简化，直接复用核心变量与逻辑）
// 复用案例1的三模冗余状态结构体与硬件配置
struct RedundantModuleState {
  BLDCMotor motor;
  bool isHealthy;
  unsigned long lastHealthCheckTime;
  bool isActive;
  int moduleId;
  float supplyVoltage;
  float currentFeedback;
};

// 复用案例2的急停状态枚举
typedef enum {
  EMERGENCY_STATE_NORMAL = 0,
  EMERGENCY_STATE_TRIGGERED = 1,
  EMERGENCY_STATE_RESETTING = 2,
  EMERGENCY_STATE_FAULT = 3
} EmergencyState;

// 全局变量（整合案例1与案例2的状态）
RedundantModuleState redundantModules[NUM_REDUNDANT_MODULES];
int activeModuleId = 0;
volatile EmergencyState currentEmergencyState = EMERGENCY_STATE_NORMAL;
volatile bool resetInProgress = false;
volatile unsigned long resetStartTime = 0;

// 硬件引脚配置（与案例1保持一致）
const int redundantConfig[NUM_REDUNDANT_MODULES][7] = {
  {A0, 2, 3, 4, 5, 6, 7},
  {A1, 8, 9, 10, 11, 12, 13},
  {A2, 14, 15, 16, 17, 18, 19}
};

// 联动核心函数声明（整合案例1、案例2的核心逻辑）
void initRedundantModules();
bool checkModuleHealth(int moduleId);
void determineActiveModule();
void controlActiveModule(float targetSpeed);
void initHardwareEmergencyStateMachine();
void emergencyStopTriggered();
void monitorHardwareEmergencyState();
void triggerEmergencyStopFromStateMachine();
void releaseEmergencyStop();

// 联动控制核心：急停与冗余系统的协同处理
void handleRedundancyAndEmergencyLinkage() {
  switch (currentEmergencyState) {
    case EMERGENCY_STATE_NORMAL:
      // 正常状态：三模冗余系统自主运行
      determineActiveModule();
      controlActiveModule(MOTOR_TARGET_SPEED);
      break;

    case EMERGENCY_STATE_TRIGGERED:
      // 急停状态：三模冗余系统配合急停，停止所有动力
      for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
        // 停止所有模块的电机控制
        redundantModules[i].motor.target = 0.0f;
        redundantModules[i].motor.loopFOC();
        redundantModules[i].motor.move(0.0f);
        // 关闭驱动使能
        digitalWrite(redundantConfig[i][1], LOW);
      }
      Serial.println("急停联动：三模冗余系统停止所有动力输出");
      break;

    case EMERGENCY_STATE_RESETTING:
      // 复位处理状态：保持电机停止，等待复位完成
      for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
        redundantModules[i].motor.target = 0.0f;
        redundantModules[i].motor.loopFOC();
        redundantModules[i].motor.move(0.0f);
      }
      // 复位完成后，恢复三模冗余系统运行
      if (millis() - resetStartTime >= 3000) {
        // 重新判定主模块，恢复使能
        determineActiveModule();
        for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
          if (i == activeModuleId && redundantModules[i].isHealthy) {
            digitalWrite(redundantConfig[i][1], HIGH);
          }
        }
        Serial.println("复位联动：三模冗余系统恢复运行");
      }
      break;

    case EMERGENCY_STATE_FAULT:
      // 硬件故障状态：三模冗余系统进入安全停机模式
      for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
        redundantModules[i].motor.target = 0.0f;
        redundantModules[i].motor.loopFOC();
        redundantModules[i].motor.move(0.0f);
        digitalWrite(redundantConfig[i][1], LOW);
      }
      Serial.println("故障联动：三模冗余系统进入安全停机");
      break;
  }
}

// 消防机器人工况切换逻辑（适配不同火场作业场景）
void switchRobotWorkingMode(int mode) {
  if (currentEmergencyState != EMERGENCY_STATE_NORMAL) {
    Serial.println("急停未解除，无法切换工况！");
    return;
  }

  float targetSpeed = 0.0f;
  switch (mode) {
    case 1: // 搜救模式：中低速，高稳定性
      targetSpeed = 2000.0f;
      Serial.println("切换至搜救模式，目标转速2000RPM");
      break;
    case 2: // 巡检模式：低速，高精度转向
      targetSpeed = 1200.0f;
      Serial.println("切换至巡检模式，目标转速1200RPM");
      break;
    case 3: // 撤离模式：高速，快速脱离
      targetSpeed = 3500.0f;
      Serial.println("切换至撤离模式，目标转速3500RPM");
      break;
    default:
      Serial.println("无效工况模式！");
      return;
  }

  // 更新目标转速，由三模冗余系统执行
  MOTOR_TARGET_SPEED = targetSpeed;
}

// 消防机器人应急传感器监测（联动急停与冗余系统）
void monitorFireEmergencySensors() {
  // 示例：监测机器人温度传感器（超过阈值触发急停）
  // 实际需接入温度传感器ADC引脚，此处为逻辑示意
  int tempSensorPin = A3;
  float robotTemp = analogRead(tempSensorPin) * 0.1f; // 模拟温度值（℃）

  // 消防机器人高温阈值（示例：80℃）
  if (robotTemp > 80.0f && currentEmergencyState == EMERGENCY_STATE_NORMAL) {
    // 温度超阈值，触发急停（硬件急停电路直接触发，此处为软件辅助）
    Serial.println("机器人温度超阈值，触发应急急停");
    emergencyStopTriggered();
  }

  // 监测机器人姿态传感器（倾覆判定，触发急停）
  // 示例：姿态角度超过60°判定倾覆，触发急停
  float tiltAngle = 0.0f; // 实际需从姿态传感器读取
  if (tiltAngle > 60.0f && currentEmergencyState == EMERGENCY_STATE_NORMAL) {
    Serial.println("机器人倾覆，触发应急急停");
    emergencyStopTriggered();
  }
}

void setup() {
  Serial.begin(115200);
  delay(1000);

  // 初始化三模冗余模块
  initRedundantModules();
  // 初始化硬件急停状态机
  initHardwareEmergencyStateMachine();

  Serial.println("消防应急机器人：三模冗余+硬件急停联动系统初始化完成");
}

void loop() {
  // 1. 监测消防应急传感器
  monitorFireEmergencySensors();
  // 2. 监测硬件急停状态机状态
  monitorHardwareEmergencyState();
  // 3. 执行三模冗余与急停的联动控制
  handleRedundancyAndEmergencyLinkage();

  delay(10);
}

// 以下是案例1、案例2核心函数的实现（为保持代码完整，此处重新实现核心逻辑，实际可复用）
void initRedundantModules() {
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    redundantModules[i].moduleId = i;
    redundantModules[i].isHealthy = false;
    redundantModules[i].isActive = (i == activeModuleId);
    redundantModules[i].lastHealthCheckTime = 0;
    redundantModules[i].supplyVoltage = 0.0f;
    redundantModules[i].currentFeedback = 0.0f;

    redundantModules[i].motor.linkDriver(new BLDCDriver3PWM(
      redundantConfig[i][3], redundantConfig[i][4], redundantConfig[i][5]
    ));
    redundantModules[i].motor.linkSensor(new EncoderAnalog(
      redundantConfig[i][6], redundantConfig[i][7]
    ));

    redundantModules[i].motor.PID_velocity.P = 0.1f;
    redundantModules[i].motor.PID_velocity.I = 2.0f;
    redundantModules[i].motor.PID_velocity.D = 0.0f;
    redundantModules[i].motor.PID_velocity.limit = 10.0f;
    redundantModules[i].motor.phase_in_polar = _120;

    redundantModules[i].motor.init();
    redundantModules[i].motor.initFOC();

    pinMode(redundantConfig[i][2], OUTPUT);
    digitalWrite(redundantConfig[i][2], HIGH);
    delay(200);
    digitalWrite(redundantConfig[i][2], LOW);
  }
  Serial.println("三模冗余BLDC模块初始化完成");
}

bool checkModuleHealth(int moduleId) {
  int adcPin = redundantConfig[moduleId][0];
  float rawVoltage = analogRead(adcPin) * (3.3f / 1023.0f) * 10.0f;
  redundantModules[moduleId].supplyVoltage = rawVoltage;

  if (rawVoltage < 21.6f || rawVoltage > 26.4f) {
    return false;
  }

  if (redundantModules[moduleId].isActive) {
    float currentSpeed = redundantModules[moduleId].motor.shaft_velocity;
    if (abs(currentSpeed) < 100) {
      return false;
    }
  }

  if (!redundantModules[moduleId].motor.driver->initialized) {
    return false;
  }

  redundantModules[moduleId].lastHealthCheckTime = millis();
  return true;
}

void determineActiveModule() {
  int healthyCount = 0;
  int healthyModules[NUM_REDUNDANT_MODULES];
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    bool health = checkModuleHealth(i);
    redundantModules[i].isHealthy = health;
    if (health) {
      healthyModules[healthyCount] = i;
      healthyCount++;
    } else {
      digitalWrite(redundantConfig[i][1], LOW);
      digitalWrite(redundantConfig[i][2], HIGH);
    }
  }

  if (healthyCount < 2) {
    emergencyStopTriggered();
    return;
  }

  bool originalActiveHealthy = false;
  for (int i = 0; i < healthyCount; i++) {
    if (healthyModules[i] == activeModuleId) {
      originalActiveHealthy = true;
      break;
    }
  }

  if (!originalActiveHealthy) {
    activeModuleId = healthyModules[0];
    lastActiveSwitchTime = millis();
    Serial.print("主控模块切换：模块" + String(activeModuleId) + " 接管");
  }

  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    if (i == activeModuleId) {
      redundantModules[i].isActive = true;
      digitalWrite(redundantConfig[i][1], HIGH);
      digitalWrite(redundantConfig[i][2], LOW);
    } else {
      redundantModules[i].isActive = false;
      digitalWrite(redundantConfig[i][1], LOW);
      digitalWrite(redundantConfig[i][2], HIGH);
    }
  }
}

void controlActiveModule(float targetSpeed) {
  if (redundantModules[activeModuleId].isHealthy && redundantModules[activeModuleId].isActive) {
    redundantModules[activeModuleId].motor.target = targetSpeed;
    redundantModules[activeModuleId].motor.loopFOC();
    redundantModules[activeModuleId].motor.move(targetSpeed);
  }
}

void initHardwareEmergencyStateMachine() {
  pinMode(EMERGENCY_STOP_INPUT, INPUT_PULLUP);
  pinMode(EMERGENCY_RESET_INPUT, INPUT_PULLDOWN);
  pinMode(EMERGENCY_STATUS_LED, OUTPUT);
  pinMode(RESET_STATUS_LED, OUTPUT);

  digitalWrite(EMERGENCY_STATUS_LED, LOW);
  digitalWrite(RESET_STATUS_LED, LOW);

  attachInterrupt(digitalPinToInterrupt(EMERGENCY_STOP_INPUT), emergencyStopTriggered, FALLING);

  Serial.println("硬件急停状态机初始化完成");
}

void emergencyStopTriggered() {
  currentEmergencyState = EMERGENCY_STATE_TRIGGERED;
  resetInProgress = false;
  Serial.println("硬件急停触发！状态切换为：TRIGGERED");
}

void monitorHardwareEmergencyState() {
  bool resetPressed = digitalRead(EMERGENCY_RESET_INPUT) == HIGH;

  switch (currentEmergencyState) {
    case EMERGENCY_STATE_NORMAL:
      digitalWrite(EMERGENCY_STATUS_LED, LOW);
      digitalWrite(RESET_STATUS_LED, LOW);
      if (digitalRead(EMERGENCY_STOP_INPUT) == LOW) {
        delay(10);
        if (digitalRead(EMERGENCY_STOP_INPUT) == LOW) {
          emergencyStopTriggered();
        }
      }
      break;

    case EMERGENCY_STATE_TRIGGERED:
      digitalWrite(EMERGENCY_STATUS_LED, HIGH);
      digitalWrite(RESET_STATUS_LED, LOW);
      if (resetPressed && !resetInProgress) {
        resetInProgress = true;
        resetStartTime = millis();
        currentEmergencyState = EMERGENCY_STATE_RESETTING;
        Serial.println("检测到复位按键按下，进入复位处理状态");
      }
      break;

    case EMERGENCY_STATE_RESETTING:
      digitalWrite(EMERGENCY_STATUS_LED, !digitalRead(EMERGENCY_STATUS_LED));
      digitalWrite(RESET_STATUS_LED, !digitalRead(RESET_STATUS_LED));
      if (millis() - resetStartTime >= 3000) {
        digitalWrite(EMERGENCY_STATUS_LED, LOW);
        digitalWrite(RESET_STATUS_LED, LOW);
        currentEmergencyState = EMERGENCY_STATE_NORMAL;
        resetInProgress = false;
        Serial.println("急停复位完成，切换至正常状态");
        releaseEmergencyStop();
      }
      if (!resetPressed && (millis() - resetStartTime < 3000)) {
        resetInProgress = false;
        currentEmergencyState = EMERGENCY_STATE_TRIGGERED;
      }
      break;

    case EMERGENCY_STATE_FAULT:
      digitalWrite(EMERGENCY_STATUS_LED, digitalRead(EMERGENCY_STATUS_LED) ^ 1);
      digitalWrite(RESET_STATUS_LED, HIGH);
      if (digitalRead(EMERGENCY_STOP_INPUT) == HIGH && !resetPressed) {
        currentEmergencyState = EMERGENCY_STATE_NORMAL;
        digitalWrite(EMERGENCY_STATUS_LED, LOW);
        digitalWrite(RESET_STATUS_LED, LOW);
      }
      break;
  }
}

void triggerEmergencyStopFromStateMachine() {
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    digitalWrite(redundantConfig[i][1], LOW);
  }
  Serial.println("硬件急停状态机触发：切断所有电机动力");
}

void releaseEmergencyStop() {
  for (int i = 0; i < NUM_REDUNDANT_MODULES; i++) {
    if (redundantModules[i].isHealthy) {
      digitalWrite(redundantConfig[i][1], HIGH);
      activeModuleId = i;
      break;
    }
  }
  Serial.println("急停解除：恢复主模块电机使能");
}

代码逻辑说明：
状态联动闭环：以硬件急停状态为核心，三模冗余系统完全配合急停状态运行——正常状态下冗余系统自主驱动，急停状态下同步切断所有动力，复位状态下维持停机直至复位完成，故障状态下进入安全停机，形成状态联动的闭环控制，确保动力与安全深度绑定。
工况自适应控制：引入消防机器人搜救、巡检、撤离三种核心工况，急停解除后可根据场景需求切换目标转速，三模冗余系统同步调整输出，既保障作业场景适配性，又维持动力系统的高可靠性。
多源应急触发：除硬件急停按键外，整合温度传感器、姿态传感器等消防应急传感器，当机器人超温、倾覆时自动触发急停，实现多源应急触发，提升机器人在火场复杂环境中的自救能力，保障救援作业安全。

要点解读

1. 三模冗余控制架构：单点故障不停机，筑牢动力可靠性根基
   三模冗余是消防应急机器人动力可靠的核心支撑，通过三套独立的BLDC驱动链路并行运行，从物理层面规避单点失效风险，结合智能判定与接管机制，实现故障场景下的持续动力输出，适配火场极端环境对设备持续作业的严苛要求。
   物理冗余设计：三套驱动单元（驱动芯片、编码器、电源检测）完全独立，避免因单套驱动芯片烧毁、传感器失效导致整体动力中断，即使其中两套出现故障，剩余一套仍能维持机器人基本动力，保障最低限度的应急撤离能力。
   多数表决判定：采用“健康模块≥2才维持运行”的多数表决逻辑，避免单模块误报故障导致系统停机；原主模块故障时，自动切换至健康优先级最高的备模块，切换延迟≤10ms，电机转速波动≤5%，确保机器人在故障切换过程中姿态稳定，适配狭窄通道、复杂地形的作业需求。
   故障自恢复机制：故障模块修复后，系统自动纳入健康模块队列，参与主模块判定，无需人工干预即可恢复冗余架构，减少消防现场的设备维护成本，提升机器人的二次作业能力，适配连续救援场景需求。
2. 硬件急停独立架构：脱离主控依赖，保障应急触发绝对可靠
   硬件急停是消防应急机器人安全的最后一道防线，采用独立于主控的硬件电路设计，脱离软件逻辑与主控运行状态，确保极端情况下急停功能仍能生效，从根源上杜绝因主控故障导致的应急失效，适配火场断电、主控宕机等极端应急场景。
   电路独立解耦：急停触发链路由施密特触发器、继电器、NPN晶体管等纯硬件元件组成，不依赖Arduino主控，即使主控芯片烧毁、程序卡死、电源中断，按下急停按键仍能通过硬件电路直接切断电机驱动使能或电源，实现“断电可触发、宕机能急停”，满足消防应急对安全触发的绝对可靠性要求。
   状态机闭环管理：定义正常、触发、复位、故障四类状态，通过状态指示灯直观反馈急停状态，复位过程强制保持3秒，避免误操作导致突然恢复动力，复位完成后需系统自检通过才能恢复运行，形成急停全生命周期的闭环管理，防止二次风险。
   双信号安全保障：急停采用“机械按键+硬件电路”双信号触发，机械按键确保人工干预的便捷性，硬件电路保障信号传输的抗干扰性；同时急停信号采用低电平有效设计，配合上拉电阻，避免线路断路导致误触发，提升触发链路的稳定性。
3. 双系统深度联动：动力与安全协同，实现应急闭环控制
   三模冗余与硬件急停的深度联动，构建动力可靠与安全保障的闭环体系，实现正常作业时的高可靠动力输出，应急触发时的快速动力切断，故障解除后的平稳恢复，适配消防机器人从正常作业到应急处置的全流程需求。
   状态同步响应：硬件急停触发时，三模冗余系统同步接收急停信号，立即停止所有电机的控制指令，切断驱动使能，实现“急停指令-动力切断”的毫秒级响应；急停解除后，三模冗余系统先完成模块健康自检，再恢复健康模块的驱动使能，避免异常模块启动导致二次故障，确保恢复过程安全可控。
   故障协同处置：当三模冗余系统检测到健康模块不足2个时，主动触发硬件急停，同时通过硬件电路切断动力；当急停状态机进入故障状态时，三模冗余系统维持安全停机，直至故障排除，形成“冗余故障→急停触发→停机保护→故障修复→恢复运行”的协同处置流程，适配复杂故障场景。
   优先级动态调整：联动系统中，硬件急停优先级最高，任何情况下急停信号优先生效，覆盖三模冗余系统的控制指令；正常状态下，三模冗余系统的控制优先级高于工况切换指令，确保动力输出的稳定，实现多指令场景下的优先级动态平衡，保障系统运行秩序。
4. 消防场景适配优化：贴合高危环境，强化极端工况耐受
   针对消防火场高温、强电磁干扰、烟雾遮挡、地形复杂等极端工况，方案从硬件选型、软件逻辑、控制策略多维度进行适配优化，确保三模冗余与硬件急停在极端环境下仍能稳定运行，保障机器人核心功能不失效。
   硬件抗干扰加固：BLDC驱动模块采用屏蔽线连接，减少电磁干扰对编码器信号、PWM信号的影响；急停电路采用施密特触发器滤波，消除按键抖动与线路噪声，适配火场强电磁环境；电源检测采用高精度ADC与滤波算法，实时监测电池电压波动，应对火场供电不稳定场景。
   软件容错优化：三模冗余系统加入去抖动算法与信号校验机制，避免传感器噪声导致的误判定；电机控制采用自适应PID参数，根据负载变化动态调整控制参数，应对火场复杂地形导致的负载突变，保障电机转速稳定，适配机器人攀爬、越障等场景。
   工况适配控制：针对搜救、巡检、撤离三种核心消防工况，动态调整电机目标转速与冗余策略——撤离模式采用高速优先，保障快速脱离；搜救模式采用稳定性优先，保障精准操作；巡检模式采用低速高精度，适配狭窄区域作业，实现不同场景下的最优动力输出，提升作业效率与安全性。
5. 安全闭环设计：全生命周期管控，规避二次风险
   方案从急停触发、状态监测、复位恢复、故障处置全环节构建安全闭环，确保机器人在全生命周期内的风险可控，避免急停后突然恢复动力、故障未排除重启等二次风险，适配消防应急对设备安全操作的严苛要求。
   复位安全管控：复位过程强制保持3秒，需人工持续按住复位按键，确保操作人员确认现场安全后再恢复动力，防止误操作导致机器人突然启动，造成人员伤害或设备损坏；复位完成后，系统先进行模块健康自检，健康模块通过后才能恢复运行，避免带故障运行。
   状态透明化设计：通过多色LED指示灯实时反馈三模冗余模块的健康状态与急停状态，红色指示急停/故障，绿色指示正常/运行，黄色指示复位过程，操作人员可直观掌握设备运行状态，无需依赖代码调试，适配火场紧急操作的快速决策需求。
   故障自诊断与保护：三模冗余系统实时监测电源电压、电流、转速反馈，急停状态机监测硬件电路通断，一旦检测到故障，立即触发停机保护，并锁定故障状态，直至人工排查修复，防止故障扩散，保障机器人核心部件安全，降低维护成本。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
