维特智能 JY901S 助力外骨骼机器人：高精度姿态感知驱动康复训练人机协同

导语：
外骨骼机器人正从实验室走向康复科、养老机构和工业作业现场，其核心难点在于"人机协同"——设备能否实时、精准地感知人体姿态变化并同步输出助力。华东某外骨骼机器人行业头部企业在其康复助力外骨骼产品量产过程中，选用维特智能 JY901S 九轴姿态测量模块，解决了 X 轴加速度精度与数据回传速率的关键瓶颈，在控制成本的同时满足了医疗级姿态感知需求，累计采购量超十万件。

一、客户背景
1.1 客户简介
该客户为华东某外骨骼机器人行业头部企业，专注于人体助力外骨骼设备的研发、生产与商业化，产品覆盖康复训练与运动辅助两大场景，在国内康复外骨骼市场处于领先地位。企业具备完整的机械结构设计、驱动控制与临床验证能力，其产品已进入多家医疗机构与康复中心。
1.2 客户应用和痛点
客户应用场景：客户主打产品为康复助力外骨骼机器人，适用于早期介入以及初次使用的患者，辅助训练并维持身体平衡。设备采用悬挂与固定相结合的结构设计，以提升康复效果；具备升降功能，配合专用安全凳可完成坐立时的穿戴；支持全方位自动转向，并可实现全方位安全保护。其技术核心在于"人机协同"，即通过传感器、驱动器和控制系统，动态响应用户动作，提供精准助力，从而降低体力消耗、提升作业效率并减少肌肉骨骼损伤风险。
行业背景：近一年来，外骨骼机器人行业政策与标准密集落地。2025 年 6 月，国家药监局发布 YY/T 1973-2025《医用下肢外骨骼机器人》行业标准，于 2026 年 7 月 1 日正式实施，对设备的安全性、稳定性和姿态控制提出了明确要求。2026 年 3 月，国家标准委下达《外骨骼机器人 人机交互安全风险评估方法》等多项推荐性国家标准计划；同年 7 月，民政部等 14 部门联合发布《康复辅助器具产业扩能提质三年行动方案（2026-2028 年）》，明确加快推进穿戴式外骨骼等推荐性标准制修订。政策加码的同时，行业共性痛点依然突出：现阶段多数外骨骼设备仅能依托预设程序和姿态数据执行辅助动作，IMU 在动态运动中存在漂移误差，力反馈延迟普遍偏高，直接影响人机协同的流畅度与安全性。
客户痛点：
• X 轴加速度精度不足：客户前期方案中，X 轴加速度测量精度与稳定性无法满足康复训练中身体平衡维持与步态识别的要求，尤其在患者起步、转向等动态场景下，姿态解算误差较大，影响助力时机判断。
• 数据回传速率受限：原有传感器的数据回传速率偏低，难以支撑外骨骼实时控制系统对低延迟姿态反馈的需求，导致设备响应存在滞后，人机协同体验不佳。
• 成本控制压力大：外骨骼机器人整机成本较高，高精度传感器进口依赖度大，客户对核心元器件的价格有严格要求，需要在精度与成本之间取得平衡。
1.3 项目当前阶段
该客户已完成 JY901S 的选型、测样与功能验证，进入批量量产采购阶段，JY901S 已作为标准姿态感知器件搭载于其康复助力外骨骼产品线。
1.4 预期用量
JY901S 累计采购量超十万件，覆盖客户多条外骨骼产品线及后续迭代型号。
二、客户使用详情
2.1 项目背景
客户在康复助力外骨骼产品迭代中，需要一款能够同时提供加速度、角速度与姿态角数据的九轴惯性测量模块，用于实时感知患者躯干与肢体的运动姿态，为步态识别、平衡维持和助力控制提供底层数据支撑。在综合评估精度、回传速率、接口兼容性与采购成本后，客户选定维特智能 JY901S 作为核心姿态传感器方案。
2.2 是如何使用
• 使用环境：医疗机构康复训练室及家庭康复场景，室内常温环境，设备随患者穿戴进行站立、行走、坐立转换等动作（行业通用做法）。
• 安装方式：JY901S 模块安装于外骨骼躯干背板及大腿、小腿连杆处，用于采集人体各节段的三维姿态与加速度信息（行业通用做法）。
• 连接方式：通过 TTL 串口与外骨骼主控制器连接，波特率配置为 115200，数据回传速率设置为 100Hz，以兼顾实时性与总线负载（行业通用做法）。
• 数据用途：模块输出的三轴加速度、三轴角速度和三轴欧拉角数据进入主控制器，经步态相位识别算法与助力决策模型处理后，驱动伺服电机输出对应助力力矩；同时，姿态数据用于设备的平衡监测与全方位安全保护触发（行业通用做法）。
2.3 使用情况
• 精度方面：JY901S 的俯仰、横滚角测量精度达 0.2°，航向角精度达 1°（九轴算法、磁场校准后、无磁干扰环境下），加速度分辨率为 0.0005g/LSB，RMS 噪声 0.75~1mg-rms，有效改善了客户此前 X 轴加速度测量不稳定的问题，为步态识别与平衡维持提供了可靠的底层数据。
• 稳定性方面：模块内置高动态卡尔曼滤波融合算法，在患者行走、转向等动态场景下姿态输出平稳，Z 轴航向角通过地磁传感器融合抑制了陀螺仪积分漂移，可长期稳定输出，满足康复训练长时间连续使用的需求。
• 回传速率方面：JY901S 支持最高 200Hz 数据输出，客户实际配置为 100Hz 回传，姿态数据延迟显著降低，外骨骼助力响应的同步性得到提升，人机协同体验改善。
• 客户反馈：客户对 JY901S 在精度、回传速率与成本三方面的综合表现表示认可，模块已通过其产品可靠性测试并进入稳定批量供货阶段。
三、维特智能方案特点

特点一：九轴一体高精度姿态测量，满足康复级姿态感知需求

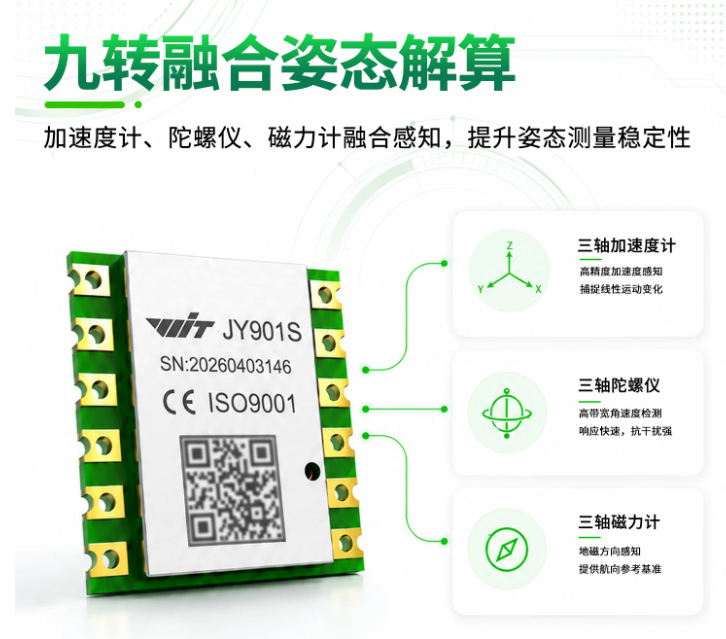

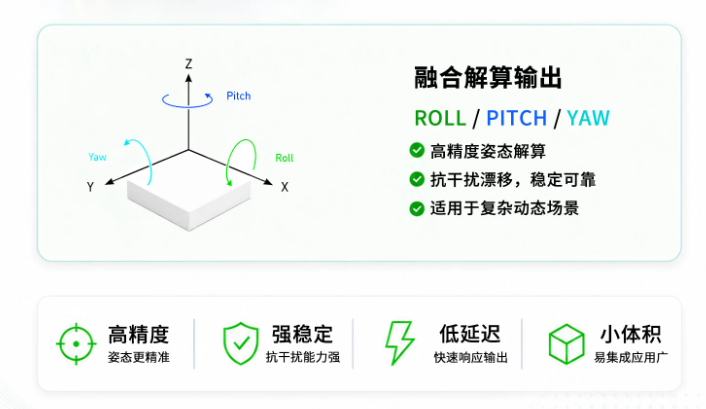

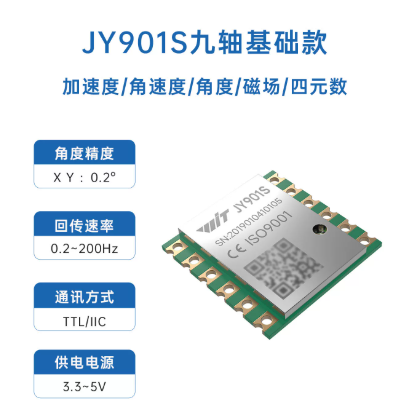

JY901S 集成三轴加速度计、三轴陀螺仪与三轴电子罗盘，基于高性能微处理器和先进的动力学解算与卡尔曼动态滤波算法，实时输出三维姿态角。其中俯仰、横滚角测量精度达 0.2°，航向角精度达 1°（九轴算法、磁场校准后）；加速度计量程 ±16g，分辨率 0.0005g/LSB，RMS 噪声 0.75~1mg-rms；陀螺仪量程 ±2000°/s，分辨率 0.061°/s/LSB。模块能够精准捕捉患者躯干与肢体的姿态变化，为康复外骨骼的平衡维持与步态识别提供可靠数据支撑。

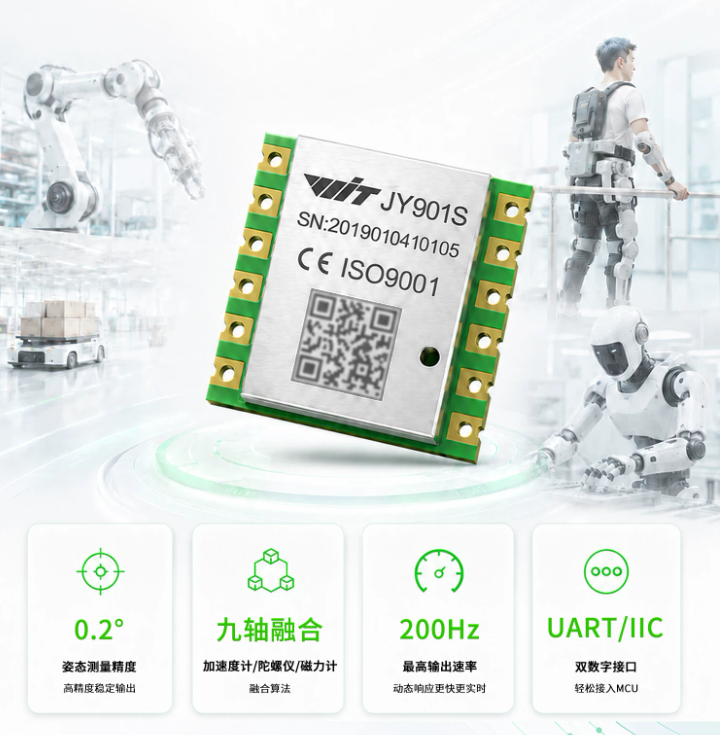

特点二：最高 200Hz 数据回传，支撑低延迟实时助力控制
JY901S 支持 0.2Hz 至 200Hz 可调输出速率，默认 10Hz，客户可根据外骨骼控制环路的实时性需求灵活配置。在 100Hz 回传配置下，姿态数据从采集到主控决策的端到端延迟大幅降低，设备能够更及时地响应用户动作变化，提升人机协同的同步性与流畅度，缓解了客户此前因回传速率不足导致的助力滞后问题。模块串口速率支持 4800bps~230400bps 可调，I2C 接口支持全速 400K，适配多种主控平台。
特点三：高集成度与高性价比，助力客户控制整机 BOM 成本
JY901S 将九轴传感、姿态解算与滤波融合集成于单一模块，输出直接为可用的欧拉角与四元数数据，减少了客户在主控端的算法开发工作量与额外元器件需求。模块工作电流仅约 11.5mA，支持 3.3V~5.5V 宽电压供电与 TTL/I2C 双接口，采用邮票孔镀金工艺可嵌入客户 PCB，适配性强。在满足康复级姿态感知要求的前提下，JY901S 以具有竞争力的批量价格帮助客户降低了核心传感器采购成本，契合外骨骼机器人规模化量产的成本控制需求。

四、结语
康复外骨骼机器人的商业化落地，既需要政策与标准的引导，也依赖于核心元器件在精度、实时性与成本之间的平衡。维特智能 JY901S 九轴姿态测量模块以其稳定的姿态解算能力、高回传速率和高性价比，帮助该外骨骼行业头部企业解决了 X 轴加速度精度与数据回传速率的关键瓶颈，支撑了康复助力外骨骼产品的稳定量产。随着《医用下肢外骨骼机器人》行业标准的实施和康复辅具产业政策的持续推进，外骨骼机器人对高性能、高可靠性姿态传感器的需求将进一步增长，维特智能将继续以成熟的惯性测量方案服务于行业客户，推动人机协同技术在康复与助力场景的深化应用。
