【花雕学编程】Arduino BLDC 之迷宫求解机器人(ESP32+BLDC+红外传感器)

以专业视角来看,基于 Arduino 生态(以 ESP32 为核心)、BLDC(无刷直流电机)和红外传感器的迷宫求解机器人,是一套集成了高算力主控、高动态动力系统与多传感器融合的先进嵌入式机器人系统。以下是关于该系统的主要特点、应用场景及注意事项的详细解析:
一、 主要特点
- 高算力与本地智能决策
系统以 ESP32 为硬件核心,其高性能双核处理器(240MHz)算力充足,能够同时处理电机控制、传感器数据融合以及 AI 推理等任务。配合本地智能框架(如 MimiClaw),机器人无需依赖云端即可实现自主思考与多任务并行调度。 - 高动态与高精度运动控制

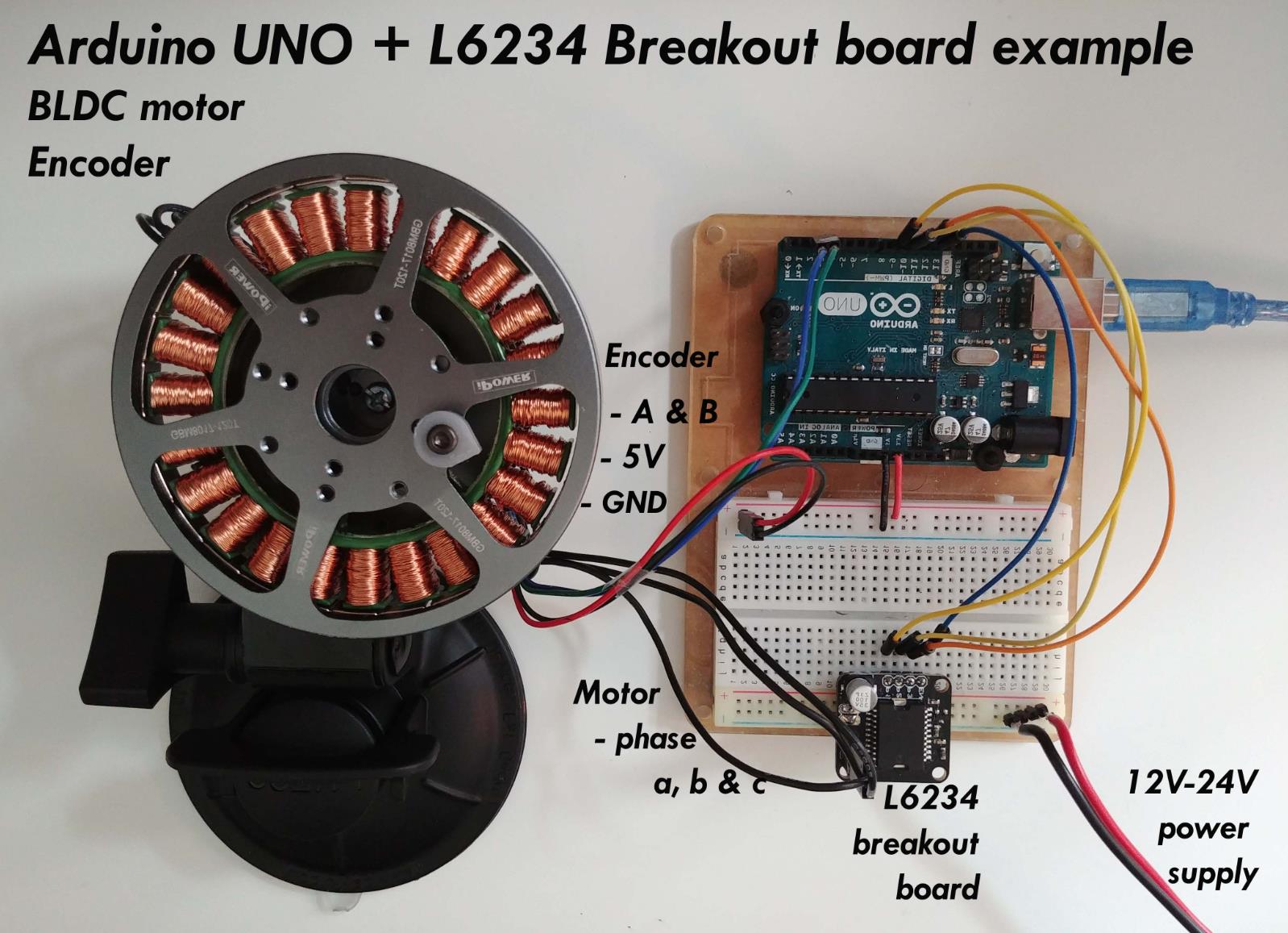

采用 BLDC 无刷电机作为动力源,具有寿命长、效率高、发热低、噪音小的优势。结合编码器反馈和 FOC(磁场定向控制)算法,可实现转速闭环、精确的差速转向以及高动态响应,确保机器人在迷宫中精确执行前进、90度转弯等动作。 - 多模态传感器融合感知
系统通过红外传感器阵列(通常分布于前、左、右)实时检测墙壁距离,判断通道通行情况;同时可融合 IMU(如陀螺仪 MPU6050)进行姿态解算,补偿轮子打滑带来的方向漂移。通过卡尔曼滤波等算法处理传感器数据,能有效降低噪声,构建准确的局部环境模型。 - 智能路径规划与学习能力
支持多种路径规划算法(如深度优先搜索 DFS、广度优先搜索 BFS、A* 算法等)。系统通常具备“两阶段运行模式”:第一阶段遍历迷宫并记录路径;第二阶段对路径进行优化简化,生成最短路径并高速返回,体现了“学习-优化-执行”的智能特征。
二、 应用场景 - 机器人竞赛与教育科研
广泛应用于各类机器人迷宫挑战赛(如微型鼠 Micromouse 竞赛),以及高校自动控制、机器人课程的实验项目。它能直观演示图论搜索算法、传感器融合与闭环控制等核心技术。 - 工业巡检与自动化设备
可作为工业 AGV(自动导引车)的原型验证平台,在结构化但无全局定位的仓储环境中执行通道巡检、障碍绕行及自动返回充电等任务。 - 应急救援与未知环境勘探
在模拟地震废墟、坍塌建筑或复杂管道等未知环境中,机器人可利用 BFS 算法的“地毯式搜索”特性进行全覆盖勘探,为后续救援设备提供路线参考。 - 智能家居与创意 DIY
可扩展应用于智能家居机器人(如自动避障清洁、室内导航配送)或创客的创意 DIY 项目,实现本地智能决策和断网可用。
三、 需要注意的事项 - 内存管理与算法优化
BFS 等算法需要维护队列和父节点记录表,在 16x16 的迷宫中极易耗尽微控制器的 RAM。必须采用数据压缩(如使用位图标记已访问状态)或改用内存占用更小的 DFS、A* 算法,防止程序死机。 - 物理定位与逻辑坐标的“失步”
长时间运行后,轮子打滑和地面不平会导致里程计累积误差,使机器人的物理坐标偏离逻辑坐标。需利用迷宫墙壁作为绝对参照物,在每个格子中心通过侧向传感器微调横向位置,或引入 UWB/红外信标进行周期性绝对坐标校准。 - 电磁干扰(EMI)与传感器滤波
BLDC 电机(尤其是方波驱动)运行时会产生强电磁噪声,严重干扰红外传感器的读数。对策包括:在电机刹车或静止瞬间进行传感器采样(时序隔离);在传感器信号线和电源线上加装磁珠和去耦电容;对同一面墙进行多次采样,连续 N 次读数一致才确认状态。 - 运动学模型补偿与转向精度
现实中机器人存在转弯半径和惯性,无法做到瞬间精准停在格子中心。在路径规划中需考虑实际转弯半径,插入过渡弧线;并在代码中预留转向校准系数,采用“先完成精确朝向调整,再执行直线移动”的状态机逻辑,避免轨迹漂移。 - 电源稳定性与系统安全
BLDC 电机启动电流大,易导致主控板电压跌落重启。电机与控制系统必须使用独立电源并严格共地,大电流设备需加粗电源线。此外,必须加入防失控保护逻辑(如超时保护、急停按钮、看门狗定时器),无刷电机必须设置缓启动,防止瞬间大电流烧毁器件。

1、静态迷宫BFS求解 + 红外循线执行
适用场景:已知静态迷宫,机器人通过红外传感器检测地面路径(黑线/白线),BFS提前计算好路径后一次性执行。
核心逻辑:主控中预存迷宫网格地图,运行BFS计算从起点到终点的最短路径坐标序列。随后将路径分解为“转向+前进”指令,通过红外传感器阵列(如TCRT5000)实时检测偏差进行PID循线,BLDC电机精确执行每一步。
#include <SimpleFOC.h>
#include <QueueList.h>
// ==================== BLDC差速电机 ====================
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8);
BLDCDriver3PWM driverR(3, 5, 6, 7);
Encoder encoderL(18, 19, 2048), encoderR(20, 21, 2048);
// ==================== 迷宫地图 (5x5, 0=通路 1=墙壁) ====================
#define MAZE_SIZE 5
int maze[MAZE_SIZE][MAZE_SIZE] = {
{0, 1, 0, 0, 0},
{0, 1, 0, 1, 0},
{0, 0, 0, 1, 0},
{1, 1, 0, 0, 0},
{0, 0, 0, 1, 0}
};
// ==================== BFS节点结构 ====================
struct Node {
int x, y;
Node* parent;
};
QueueList<Node*> queue;
bool visited[MAZE_SIZE][MAZE_SIZE];
// ==================== 红外传感器 ====================
#define IR_LEFT A0
#define IR_CENTER A1
#define IR_RIGHT A2
#define LINE_THRESHOLD 500 // 根据环境校准
// ==================== PID循线参数 ====================
float Kp = 2.0, Ki = 0.05, Kd = 0.8;
float lastError = 0, integral = 0;
void setup() {
Serial.begin(115200);
// 初始化BLDC电机
motorL.linkSensor(&encoderL);
motorR.linkSensor(&encoderR);
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init(); motorL.initFOC();
motorR.init(); motorR.initFOC();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
// 求解路径
Node* path = bfs(0, 0, 4, 4);
executePath(path);
}
// ==================== BFS搜索 ====================
Node* bfs(int startX, int startY, int endX, int endY) {
// 初始化访问数组
for(int i=0; i<MAZE_SIZE; i++)
for(int j=0; j<MAZE_SIZE; j++)
visited[i][j] = false;
Node* start = new Node{startX, startY, nullptr};
queue.push(start);
visited[startX][startY] = true;
int dirs[4][2] = {{0,1}, {1,0}, {0,-1}, {-1,0}};
while(!queue.isEmpty()) {
Node* current = queue.pop();
if(current->x == endX && current->y == endY) {
return current; // 找到终点
}
for(int i=0; i<4; i++) {
int nx = current->x + dirs[i][0];
int ny = current->y + dirs[i][1];
if(nx >= 0 && nx < MAZE_SIZE && ny >= 0 && ny < MAZE_SIZE) {
if(!visited[nx][ny] && maze[nx][ny] == 0) {
visited[nx][ny] = true;
Node* child = new Node{nx, ny, current};
queue.push(child);
}
}
}
}
return nullptr; // 无路径
}
// ==================== 执行路径(转向+前进) ====================
void executePath(Node* path) {
if(path == nullptr) return;
// 反向回溯存储路径坐标
int pathLen = 0;
Node* current = path;
while(current != nullptr) {
pathLen++;
current = current->parent;
}
// 创建坐标数组(从起点到终点)
Node** coords = new Node*[pathLen];
current = path;
for(int i=pathLen-1; i>=0; i--) {
coords[i] = current;
current = current->parent;
}
// 逐格执行
for(int i = 1; i < pathLen; i++) {
int dx = coords[i]->x - coords[i-1]->x;
int dy = coords[i]->y - coords[i-1]->y;
// 计算目标方向 (0=北, 1=东, 2=南, 3=西)
float targetAngle;
if(dx == 1) targetAngle = 90;
else if(dx == -1) targetAngle = -90;
else if(dy == 1) targetAngle = 0;
else targetAngle = 180;
rotateTo(targetAngle); // PID转向
moveForward(0.2); // 前进20cm(编码器闭环)
}
}
// ==================== PID循线前进 ====================
void moveForward(float distance) {
long targetCount = encoderL.getCount() + distance * 1000;
float baseSpeed = 1.5;
while(encoderL.getCount() < targetCount) {
motorL.loopFOC(); motorR.loopFOC();
// 读取红外传感器
int left = analogRead(IR_LEFT);
int center = analogRead(IR_CENTER);
int right = analogRead(IR_RIGHT);
// 计算偏差(-1~1)
float error = 0;
if(center > LINE_THRESHOLD) error = 0;
else if(left > LINE_THRESHOLD) error = -1;
else if(right > LINE_THRESHOLD) error = 1;
// PID计算修正量
integral += error * 0.01;
integral = constrain(integral, -0.5, 0.5);
float derivative = (error - lastError) / 0.01;
float correction = Kp * error + Ki * integral + Kd * derivative;
lastError = error;
motorL.move(baseSpeed + correction);
motorR.move(baseSpeed - correction);
delay(10);
}
motorL.move(0); motorR.move(0);
}
void rotateTo(float targetAngle) {
// 简化转向(实际使用陀螺仪闭环)
if(targetAngle == 90) {
motorL.move(1.0); motorR.move(-1.0);
delay(400);
} else if(targetAngle == -90) {
motorL.move(-1.0); motorR.move(1.0);
delay(400);
}
motorL.move(0); motorR.move(0);
}
void loop() {
// 一次性执行完成
delay(1000);
}
2、动态迷宫DFS探索 + 实时地图更新
适用场景:未知动态迷宫,机器人需边探索边建图,通过红外/超声波实时检测墙壁和障碍,DFS配合回溯实现系统性遍历。
核心逻辑:机器人使用红外传感器检测前方/左右墙壁,DFS(深度优先搜索)策略优先探索左侧未访问区域,无路可走时沿栈回溯。每走一步更新内部地图,BLDC FOC确保每一步定位精确。
#include <SimpleFOC.h>
#include <NewPing.h>
// ==================== BLDC差速电机 ====================
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8);
BLDCDriver3PWM driverR(3, 5, 6, 7);
Encoder encoderL(18, 19, 2048), encoderR(20, 21, 2048);
// ==================== 红外/超声波传感器 ====================
#define IR_FRONT A0
#define IR_LEFT A1
#define IR_RIGHT A2
#define WALL_THRESHOLD 500 // 红外模拟值阈值
// 超声波测距(可选)
#define TRIG_PIN 12
#define ECHO_PIN 13
NewPing sonar(TRIG_PIN, ECHO_PIN, 200);
// ==================== DFS核心数据结构 ====================
#define MAP_SIZE 10
bool visited[MAP_SIZE][MAP_SIZE] = {false};
bool wallMap[MAP_SIZE][MAP_SIZE][4] = {false}; // 四方向墙壁标记
struct Node {
int x, y;
int dir; // 当前朝向: 0=北, 1=东, 2=南, 3=西
};
Node currentNode = {0, 0, 0};
Node stack[100]; // DFS回溯栈
int top = -1;
void setup() {
Serial.begin(115200);
// 初始化BLDC电机
motorL.linkSensor(&encoderL);
motorR.linkSensor(&encoderR);
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init(); motorL.initFOC();
motorR.init(); motorR.initFOC();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
// 标记起点已访问
visited[0][0] = true;
pushStack(currentNode);
}
void loop() {
motorL.loopFOC(); motorR.loopFOC();
// 检测当前方向可通行性
bool frontClear = isDirectionClear(currentNode.dir);
bool leftClear = isDirectionClear((currentNode.dir + 3) % 4);
bool rightClear = isDirectionClear((currentNode.dir + 1) % 4);
// DFS优先策略:左转优先 > 直行 > 右转 > 回溯
if(leftClear) {
turnLeft();
moveForwardOneStep();
Node next = {currentNode.x, currentNode.y, (currentNode.dir + 3) % 4};
pushStack(next);
visited[currentNode.x][currentNode.y] = true;
} else if(frontClear) {
moveForwardOneStep();
Node next = {currentNode.x, currentNode.y, currentNode.dir};
pushStack(next);
visited[currentNode.x][currentNode.y] = true;
} else if(rightClear) {
turnRight();
moveForwardOneStep();
Node next = {currentNode.x, currentNode.y, (currentNode.dir + 1) % 4};
pushStack(next);
visited[currentNode.x][currentNode.y] = true;
} else {
backtrack(); // 无路可走,回溯
}
delay(100);
}
// ==================== 红外墙壁检测 ====================
bool isDirectionClear(int dir) {
int sensor;
switch(dir) {
case 0: sensor = IR_FRONT; break; // 北/前
case 1: sensor = IR_RIGHT; break; // 东/右
case 2: sensor = IR_FRONT; break; // 南/后(实际需后向传感器)
case 3: sensor = IR_LEFT; break; // 西/左
}
// 红外值大于阈值表示检测到反射(有墙/有路径需根据校准反转)
return analogRead(sensor) < WALL_THRESHOLD;
}
// ==================== 转向与运动 ====================
void turnLeft() {
motorL.move(-1.0); motorR.move(1.0);
delay(350);
motorL.move(0); motorR.move(0);
currentNode.dir = (currentNode.dir + 3) % 4;
}
void turnRight() {
motorL.move(1.0); motorR.move(-1.0);
delay(350);
motorL.move(0); motorR.move(0);
currentNode.dir = (currentNode.dir + 1) % 4;
}
void moveForwardOneStep() {
long targetCount = encoderL.getCount() + 2000; // 每格步数
while(encoderL.getCount() < targetCount) {
motorL.loopFOC(); motorR.loopFOC();
motorL.move(1.5); motorR.move(1.5);
delay(10);
}
motorL.move(0); motorR.move(0);
// 更新坐标
switch(currentNode.dir) {
case 0: currentNode.y++; break; // 北
case 1: currentNode.x++; break; // 东
case 2: currentNode.y--; break; // 南
case 3: currentNode.x--; break; // 西
}
}
void backtrack() {
if(top > 0) {
top--;
Node prev = stack[top];
// 计算从currentNode到prev的方向并转向
// 简化:直接原地掉头+移动
motorL.move(1.0); motorR.move(-1.0);
delay(700); // 180度旋转
motorL.move(0); motorR.move(0);
// 移动到prev位置
// 实际应计算偏移量并精确移动
currentNode = prev;
} else {
// 所有可达区域已遍历完成
motorL.move(0); motorR.move(0);
while(1) delay(1000);
}
}
void pushStack(Node node) {
stack[++top] = node;
}
3、ESP32双核架构——Wi-Fi地图回传 + BFS实时重规划
适用场景:竞赛/科研场景,机器人需将迷宫地图实时回传上位机,且支持动态障碍物出现时重新规划路径。
核心逻辑:利用ESP32双核——Core 0专职运行BLDC FOC控制和红外传感器读取(高优先级),Core 1运行BFS路径规划、Wi-Fi通信与地图维护。双核架构确保即使路径计算复杂时,电机控制帧率(1kHz)也不被阻塞。
#include <SimpleFOC.h>
#include <WiFi.h>
#include <WebServer.h>
// ==================== BLDC差速电机 ====================
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8);
BLDCDriver3PWM driverR(3, 5, 6, 7);
Encoder encoderL(18, 19, 2048), encoderR(20, 21, 2048);
// ==================== 红外传感器 ====================
#define IR_LEFT A0
#define IR_CENTER A1
#define IR_RIGHT A2
// ==================== 地图与路径 ====================
#define MAP_SIZE 8
volatile int mazeMap[MAP_SIZE][MAP_SIZE]; // 动态更新
volatile bool mapReady = false;
volatile int targetX = 7, targetY = 7;
volatile int currentX = 0, currentY = 0;
// ==================== Wi-Fi配置 ====================
const char* ssid = "ESP32_Maze";
const char* password = "12345678";
WebServer server(80);
// ==================== 任务句柄 ====================
TaskHandle_t controlTaskHandle = NULL;
TaskHandle_t planningTaskHandle = NULL;
// ==================== Core 0: 实时控制任务 ====================
void controlTask(void* pvParameters) {
float Kp = 2.0, Ki = 0.05, Kd = 0.8;
float lastError = 0, integral = 0;
while(1) {
motorL.loopFOC();
motorR.loopFOC();
// 读取红外循线
int left = analogRead(IR_LEFT);
int center = analogRead(IR_CENTER);
int right = analogRead(IR_RIGHT);
// PID计算循线修正
float error = 0;
if(center > 500) error = 0;
else if(left > 500) error = -1;
else if(right > 500) error = 1;
integral += error * 0.001;
integral = constrain(integral, -0.5, 0.5);
float derivative = (error - lastError) / 0.001;
float correction = Kp * error + Ki * integral + Kd * derivative;
lastError = error;
// 执行运动(速度指令来自规划任务)
float baseSpeed = 1.2;
motorL.move(baseSpeed + correction);
motorR.move(baseSpeed - correction);
// 更新里程计位置
// 实际应通过编码器积分计算currentX, currentY
vTaskDelay(1); // 1ms = 1kHz控制频率
}
}
// ==================== Core 1: 规划与通信任务 ====================
void planningTask(void* pvParameters) {
while(1) {
// 检查是否有新目标
if(mapReady) {
// BFS路径规划
Node* path = bfs(currentX, currentY, targetX, targetY);
if(path) {
// 将路径转换为指令序列并写入共享缓冲区
// controlTask读取并执行
}
mapReady = false;
}
// Wi-Fi服务器处理
server.handleClient();
vTaskDelay(50); // 20Hz规划频率
}
}
// ==================== BFS(与案例一相同,略) ====================
struct Node { int x, y; Node* parent; };
Node* bfs(int startX, int startY, int endX, int endY) {
// 同案例一BFS实现
return nullptr;
}
// ==================== Wi-Fi回调:接收地图更新 ====================
void handleMapUpdate() {
// 接收上位机发送的障碍物坐标更新
// 格式: /update?x=3&y=4&type=1
String xStr = server.arg("x");
String yStr = server.arg("y");
String typeStr = server.arg("type");
if(xStr.length() && yStr.length()) {
int x = xStr.toInt();
int y = yStr.toInt();
int type = typeStr.toInt(); // 0=通路 1=墙壁
if(x >= 0 && x < MAP_SIZE && y >= 0 && y < MAP_SIZE) {
mazeMap[x][y] = type;
mapReady = true; // 触发重新规划
}
}
server.send(200, "text/plain", "OK");
}
// ==================== Wi-Fi回调:地图回传 ====================
void handleGetMap() {
String json = "{";
for(int i=0; i<MAP_SIZE; i++) {
json += "\"" + String(i) + "\":[";
for(int j=0; j<MAP_SIZE; j++) {
json += String(mazeMap[i][j]);
if(j < MAP_SIZE-1) json += ",";
}
json += "]";
if(i < MAP_SIZE-1) json += ",";
}
json += "}";
server.send(200, "application/json", json);
}
void setup() {
Serial.begin(115200);
// 初始化BLDC电机
motorL.linkSensor(&encoderL);
motorR.linkSensor(&encoderR);
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init(); motorL.initFOC();
motorR.init(); motorR.initFOC();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
// 初始化地图(全部为通路)
for(int i=0; i<MAP_SIZE; i++)
for(int j=0; j<MAP_SIZE; j++)
mazeMap[i][j] = 0;
// 启动Wi-Fi
WiFi.softAP(ssid, password);
server.on("/update", HTTP_GET, handleMapUpdate);
server.on("/map", HTTP_GET, handleGetMap);
server.begin();
// 创建双核任务
xTaskCreatePinnedToCore(
controlTask, "ControlTask", 4096, NULL, 3,
&controlTaskHandle, 0); // Core 0
xTaskCreatePinnedToCore(
planningTask, "PlanningTask", 8192, NULL, 1,
&planningTaskHandle, 1); // Core 1
}
void loop() {
// 主循环空闲,由FreeRTOS任务调度
vTaskDelay(1000);
}
要点解读
路径规划算法选型:BFS保证最短,DFS适合探索:BFS(广度优先搜索)以起点为根逐层扩散,保证找到的路径是最短路径(转弯次数最少),适合已知静态迷宫;DFS(深度优先搜索)使用栈结构“走到黑再回溯”,适合未知迷宫的探索与建图,但找到的路径通常不是最优。竞赛场景常用“先DFS探索建图→再BFS/A*冲刺”两阶段策略。
ESP32双核架构是“极限竞速”的关键:传统Arduino Uno单核运行迷宫算法时会阻塞电机控制(尤其BFS/A*计算耗时),导致响应延迟。ESP32双核可实现物理隔离——Core 0专责BLDC FOC控制(1kHz高频),Core 1运行路径规划与Wi-Fi通信,确保“边算边走”不卡顿。
BLDC FOC + 编码器闭环是实现“精确走格”的基础:迷宫求解依赖每一步的定位精度——累计误差超过半格即导致路径失效。SimpleFOC的FOC控制配合编码器闭环可实现毫米级单步定位精度,且电流环能感知爬坡/撞墙等负载突变,通过扭矩补偿维持轨迹,这是有刷电机无法做到的。
红外传感器的“循线+避墙”双模式切换:典型迷宫机器人有两种感知模式:循线模式(红外阵列检测地面黑线,PID控制左右轮差速维持轨迹)和避墙模式(侧向红外检测墙壁距离,保持等距行驶)。实际工程中需根据迷宫结构设计切换逻辑——有地面路径时循线,无路径时靠墙导航。
内存管理是Arduino平台的“第一杀手”:BFS的队列+父节点数组+访问标记,在16×16网格需消耗约500字节RAM,而Arduino Uno仅有2KB SRAM。优化手段包括:uint8_t压缩坐标(高4位x,低4位y)、位数组标记访问状态(256节点仅需32字节)、分块加载地图避免全量入RAM。强烈建议使用ESP32(520KB SRAM)或Arduino Due(96KB RAM)替代Uno。

4、规则迷宫循迹求解(校园科创竞赛场景)
适用场景:校园科创竞赛、教学实训中的规则迷宫环境,迷宫路径为固定单色引导线(如黑色线条),路径边界清晰、无动态障碍,机器人需快速、精准地沿引导线行驶,通过转角、直道等规则路径,完成迷宫全程求解,核心需求是路径跟踪精度与求解速度,适配初学者快速掌握传感器循迹与电机控制的核心原理。
核心逻辑:ESP32通过红外传感器阵列(通常3-5个传感器)实时检测迷宫引导线,基于多传感器的偏差融合,生成BLDC电机的速度差控制指令,实现机器人沿引导线的精准循迹,同时预设简单的转角处理逻辑,确保在规则迷宫的直线、转角等路径中稳定行驶,完成全程求解,代码简洁易懂,便于二次开发拓展。
// 核心库引入:ESP32硬件适配+BLDC电机控制+红外传感器驱动
#include <Arduino.h>
#include <ESP32PWM.h> // ESP32 PWM控制
#include <BLDCMotor.h> // BLDC电机驱动类
#include <BLDCDriver2PWM.h> // BLDC双路PWM驱动
// 硬件引脚定义:ESP32引脚适配(可根据实际硬件调整)
// 红外传感器阵列引脚(3个传感器,中间为循迹核心,两侧为偏差检测)
#define IR_CENTER 15 // 中间传感器,检测是否偏离引导线
#define IR_LEFT 16 // 左侧传感器,检测左偏差
#define IR_RIGHT 17 // 右侧传感器,检测右偏差
// BLDC电机驱动引脚
#define BLDC_PWM_A 18 // 电机A相PWM
#define BLDC_IN1_A 19 // 电机A相控制引脚1
#define BLDC_IN2_A 20 // 电机A相控制引脚2
#define BLDC_PWM_B 21 // 电机B相PWM
#define BLDC_IN1_B 22 // 电机B相控制引脚1
#define BLDC_IN2_B 23 // 电机B相控制引脚2
// 编码器引脚(若电机带编码器)
#define ENC_A 25
#define ENC_B 26
// 核心参数配置:适配规则迷宫循迹
#define BASE_SPEED 200 // 直线行驶基准速度(脉冲值,需按电机校准)
#define TURN_SPEED_DIFF 80 // 转角速度差(左/右电机速度差,控制转向)
#define THRESHOLD_HIGH 600 // 红外传感器高电平阈值(检测到黑色引导线)
#define THRESHOLD_LOW 400 // 红外传感器低电平阈值(未检测到引导线)
#define CHECK_DELAY 10 // 传感器检测周期(ms)
// 硬件对象实例化
BLDCMotor motorLeft, motorRight; // 左右轮BLDC电机
BLDCDriver2PWM driverLeft, driverRight; // 左右轮驱动
// 传感器状态变量
int irStateCenter, irStateLeft, irStateRight;
bool onTrack; // 是否在引导线上
// 初始化函数
void setup() {
Serial.begin(115200);
Serial.println("规则迷宫循迹求解机器人初始化完成");
// 初始化红外传感器
pinMode(IR_CENTER, INPUT);
pinMode(IR_LEFT, INPUT);
pinMode(IR_RIGHT, INPUT);
// 初始化左侧BLDC电机
driverLeft.init(BLDC_PWM_A, BLDC_IN1_A, BLDC_IN2_A);
motorLeft.linkDriver(&driverLeft);
motorLeft.init();
motorLeft.initFOC();
motorLeft.controller = MotionControlType::velocity; // 速度控制模式
motorLeft.target = BASE_SPEED; // 初始目标速度
// 初始化右侧BLDC电机(引脚对应调整)
driverRight.init(BLDC_PWM_B, BLDC_IN1_B, BLDC_IN2_B);
motorRight.linkDriver(&driverRight);
motorRight.init();
motorRight.initFOC();
motorRight.controller = MotionControlType::velocity;
motorRight.target = BASE_SPEED;
// 若电机带编码器,添加编码器初始化
// Encoder encLeft(ENC_A, ENC_B);
// encLeft.init();
// motorLeft.linkSensor(&encLeft);
// Encoder encRight(ENC_A_RIGHT, ENC_B_RIGHT); // 右侧编码器引脚
// encRight.init();
// motorRight.linkSensor(&encRight);
// 启动电机
motorLeft.move(0);
motorRight.move(0);
}
// 红外传感器状态检测
void readIRSensors() {
irStateCenter = analogRead(IR_CENTER);
irStateLeft = analogRead(IR_LEFT);
irStateRight = analogRead(IR_RIGHT);
// 判断是否偏离引导线(核心逻辑:中间传感器检测到黑色为在轨)
onTrack = (irStateCenter > THRESHOLD_HIGH);
}
// 循迹控制:基于传感器状态调整电机速度
void trackControl() {
if (onTrack) {
// 在轨,保持直线行驶
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
} else {
// 偏离轨道,通过左右传感器判断偏离方向,调整速度差转向
if (irStateLeft > THRESHOLD_HIGH) {
// 左传感器检测到线,向右转向(左轮减速,右轮加速)
motorLeft.target = BASE_SPEED - TURN_SPEED_DIFF;
motorRight.target = BASE_SPEED + TURN_SPEED_DIFF;
} else if (irStateRight > THRESHOLD_HIGH) {
// 右传感器检测到线,向左转向(左轮加速,右轮减速)
motorLeft.target = BASE_SPEED + TURN_SPEED_DIFF;
motorRight.target = BASE_SPEED - TURN_SPEED_DIFF;
} else {
// 全偏离,丢失路径,启动搜索逻辑(原地旋转找线)
motorLeft.target = BASE_SPEED;
motorRight.target = -BASE_SPEED; // 原地右转
}
}
// 执行电机速度更新
motorLeft.move(0);
motorRight.move(0);
}
// 电机状态输出
void printMotorStatus() {
Serial.print("左轮目标速度:"); Serial.print(motorLeft.target);
Serial.print(" 右轮目标速度:"); Serial.print(motorRight.target);
Serial.print(" 传感器状态:"); Serial.print(irStateCenter); Serial.print(","); Serial.print(irStateLeft); Serial.print(","); Serial.print(irStateRight);
Serial.print(" 在轨状态:"); Serial.println(onTrack ? "是" : "否");
}
void loop() {
// 核心循环:检测-控制-执行
readIRSensors();
trackControl();
printMotorStatus();
delay(CHECK_DELAY);
}
代码逻辑说明:
循迹核心逻辑:通过中间红外传感器检测引导线,判断机器人是否在轨;若偏离,根据左右传感器的检测结果调整左右轮BLDC电机的速度差,实现精准转向,核心是“传感器偏差-电机速度差”的直接映射,适配规则迷宫的固定路径需求。
简单抗丢失机制:当所有传感器都无法检测到引导线时,机器人原地旋转搜索路径,避免因短暂丢失路径导致求解终止,确保在规则迷宫的简单场景中能稳定完成全程求解。
电机控制适配:采用速度控制模式,通过实时调整BLDC电机的目标速度,实现转向的快速响应,同时简化控制逻辑,便于初学者理解与二次开发,核心参数可基于实际电机性能校准。
5、未知动态迷宫实时避障求解(救援侦查场景)
适用场景:地震废墟、复杂室内救援侦查等未知动态迷宫场景,迷宫无固定引导线,存在动态障碍物(如移动废墟、散落物)与静态障碍物,路径完全未知,机器人需自主探索迷宫环境,实时规避障碍物,同时构建路径地图完成求解,核心需求是动态避障能力与未知环境探索能力,适配救援场景的复杂未知环境。
核心逻辑:ESP32通过多红外传感器阵列构建360°障碍物感知范围,基于多传感器的障碍物距离与方位信息,结合“右墙优先”的探索算法实现迷宫探索,同时实时调整BLDC电机的速度与转向,规避动态障碍物;当检测到路径阻断时,自动切换探索策略,实现未知迷宫的动态求解,支持避障与探索的同步进行。
// 核心库引入:ESP32硬件+BLDC控制+传感器驱动
#include <Arduino.h>
#include <ESP32PWM.h>
#include <BLDCMotor.h>
#include <BLDCDriver2PWM.h>
#include <Queue.h> // 用于路径记忆队列
// 硬件引脚定义:适配动态避障感知需求
// 红外传感器阵列(5个传感器,前、左前、右前、左后、右后,构建360°感知)
#define IR_FRONT 15
#define IR_LEFT_FRONT 16
#define IR_RIGHT_FRONT 17
#define IR_LEFT_REAR 18
#define IR_RIGHT_REAR 19
// BLDC电机引脚(左右轮独立驱动)
#define BLDC_PWM_L 20
#define BLDC_IN1_L 21
#define BLDC_IN2_L 22
#define BLDC_PWM_R 23
#define BLDC_IN1_R 24
#define BLDC_IN2_R 25
// 核心参数配置:适配未知动态迷宫
#define SAFE_DIST 15 // 安全距离阈值(cm,障碍物距离低于此值启动避障)
#define BASE_SPEED 180 // 探索基准速度
#define OBSTACLE_SPEED 50 // 避障时减速至的速度
#define TURN_SPEED 120 // 转向基准速度
#define EXPLORE_DELAY 15 // 探索决策周期(ms)
// 硬件对象实例化
BLDCMotor motorLeft, motorRight;
BLDCDriver2PWM driverLeft, driverRight;
// 障碍物感知与探索状态变量
int irDistFront, irDistLeftFront, irDistRightFront, irDistLeftRear, irDistRightRear;
bool obstacleFront, obstacleLeft, obstacleRight;
bool exploreMode; // 探索模式标识
Queue<int> pathQueue; // 路径记忆队列(存储方向编码)
// 初始化函数
void setup() {
Serial.begin(115200);
Serial.println("未知动态迷宫避障求解机器人初始化完成");
// 初始化红外传感器(模拟距离读取,实际需结合距离传感器,此处简化为高低电平判断)
pinMode(IR_FRONT, INPUT);
pinMode(IR_LEFT_FRONT, INPUT);
pinMode(IR_RIGHT_FRONT, INPUT);
pinMode(IR_LEFT_REAR, INPUT);
pinMode(IR_RIGHT_REAR, INPUT);
// 初始化电机
driverLeft.init(BLDC_PWM_L, BLDC_IN1_L, BLDC_IN2_L);
motorLeft.linkDriver(&driverLeft);
motorLeft.init();
motorLeft.initFOC();
motorLeft.controller = MotionControlType::velocity;
motorLeft.target = BASE_SPEED;
driverRight.init(BLDC_PWM_R, BLDC_IN1_R, BLDC_IN2_R);
motorRight.linkDriver(&driverRight);
motorRight.init();
motorRight.initFOC();
motorRight.controller = MotionControlType::velocity;
motorRight.target = BASE_SPEED;
// 初始状态
exploreMode = true;
pathQueue = Queue<int>();
motorLeft.move(0);
motorRight.move(0);
}
// 障碍物检测:多传感器融合判断障碍物
void detectObstacle() {
irDistFront = analogRead(IR_FRONT);
irDistLeftFront = analogRead(IR_LEFT_FRONT);
irDistRightFront = analogRead(IR_RIGHT_FRONT);
irDistLeftRear = analogRead(IR_LEFT_REAR);
irDistRightRear = analogRead(IR_RIGHT_REAR);
// 简化判断:传感器值低于阈值,判定为有障碍物
obstacleFront = (irDistFront < 200); // 前方障碍
obstacleLeft = (irDistLeftFront < 200); // 左前方障碍
obstacleRight = (irDistRightFront < 200); // 右前方障碍
}
// 避障与探索控制:基于“右墙优先”+动态避障
void avoidAndExplore() {
if (obstacleFront) {
// 前方有障碍,根据障碍物位置选择转向方向
if (obstacleRight) {
// 右前方有障碍,左转避障
motorLeft.target = -TURN_SPEED; // 左轮反转,左转
motorRight.target = TURN_SPEED;
pathQueue.push(1); // 记录左转动作
} else if (obstacleLeft) {
// 左前方有障碍,右转避障
motorLeft.target = TURN_SPEED;
motorRight.target = -TURN_SPEED; // 右轮反转,右转
pathQueue.push(2); // 记录右转动作
} else {
// 正前方有障碍,随机左转或右转(优先右转)
motorLeft.target = TURN_SPEED;
motorRight.target = -TURN_SPEED;
pathQueue.push(2);
}
} else {
// 前方无障碍,继续直行探索
if (!obstacleRight) {
// 右前方无障碍,右转探索(右墙优先策略)
motorLeft.target = TURN_SPEED;
motorRight.target = -TURN_SPEED;
pathQueue.push(2);
delay(200); // 转向完成后延迟,确保转到位
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
} else {
// 右前方有障碍,直行探索
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
pathQueue.push(0); // 记录直行动作
}
}
// 执行电机速度更新
motorLeft.move(0);
motorRight.move(0);
}
// 动态避障补充:应对突然出现的动态障碍物
void dynamicAvoidance() {
if (obstacleFront && !obstacleLeft && !obstacleRight) {
// 前方突然出现障碍物,急减速避障
motorLeft.target = OBSTACLE_SPEED;
motorRight.target = OBSTACLE_SPEED;
}
}
// 状态输出:实时反馈探索与避障状态
void printStatus() {
Serial.print("障碍状态:前="); Serial.print(obstacleFront?"有":"无");
Serial.print("左前="); Serial.print(obstacleLeft?"有":"无");
Serial.print("右前="); Serial.print(obstacleRight?"有":"无");
Serial.print("路径记录:"); Serial.print(pathQueue.size());
Serial.print("电机目标:左="); Serial.print(motorLeft.target);
Serial.print("右="); Serial.println(motorRight.target);
}
void loop() {
// 核心循环:检测障碍-动态避障-探索决策-执行
detectObstacle();
dynamicAvoidance(); // 优先处理动态障碍物
if (exploreMode) {
avoidAndExplore();
}
printStatus();
delay(EXPLORE_DELAY);
}
代码逻辑说明:
探索与避障融合:采用“右墙优先”的探索策略,在无障碍物时优先右转探索未知路径,遇障碍物时根据障碍物方位快速转向避障,同时通过路径队列记录探索轨迹,兼顾探索效率与避障能力,适配未知动态迷宫的环境需求。
动态避障机制:针对突然出现的动态障碍物,设置急减速逻辑,通过降低BLDC电机速度,为避障决策留出时间,结合多传感器的实时检测,快速响应环境变化,确保在动态场景中不发生碰撞。
路径记忆拓展:通过队列记录探索过程中的转向与直行动作,为后续路径回溯、迷宫求解提供基础数据,同时支持在复杂迷宫中切换探索策略,提升未知环境的求解能力。
6、多机器人协同迷宫求解(仓储多机器人巡检场景)
适用场景:大型仓储、工业园区的多分区迷宫场景,迷宫由多个独立分区组成,每个分区需多机器人协同覆盖,机器人需在分区内自主求解路径,同时与其他机器人通信协同,避免路径冲突、重复探索,核心需求是多机器人的协同控制与路径优化,提升大规模迷宫的求解效率。
核心逻辑:ESP32作为主控,依托Wi-Fi模块实现多机器人之间的通信,实时共享各自的路径信息、障碍物分布与求解进度;基于“区域分配+路径避让”的协同策略,主机器人为从机器人分配独立探索区域,从机器人完成区域求解后同步路径数据,主机器人整合所有路径生成全局求解方案,同时通过红外传感器实现局部避障,避免机器人之间的路径冲突,实现多机器人的协同高效求解。
// 核心库引入:ESP32 Wi-Fi通信+BLDC控制+红外传感器
#include <Arduino.h>
#include <ESP32PWM.h>
#include <BLDCMotor.h>
#include <BLDCDriver2PWM.h>
#include <WiFi.h> // ESP32 Wi-Fi通信
#include <WiFiUdp.h> // UDP通信协议,用于多机器人实时数据交互
// 硬件引脚定义:适配多机器人协同(单机器人硬件配置,通信引脚复用)
#define IR_FRONT 15
#define IR_LEFT 16
#define IR_RIGHT 17
#define BLDC_PWM_L 18
#define BLDC_IN1_L 19
#define BLDC_IN2_L 20
#define BLDC_PWM_R 21
#define BLDC_IN1_R 22
#define BLDC_IN2_R 23
// 通信与协同参数配置
#define ROBOT_COUNT 3 // 多机器人总数(1台主机器人+2台从机器人)
#define ROBOT_ID 1 // 当前机器人ID(1为主机器人,2、3为从机器人)
#define WIFI_SSID "ESP32_Maze"
#define WIFI_PASSWORD "12345678"
#define UDP_PORT 8888 // UDP通信端口
#define BASE_SPEED 180
#define TURN_SPEED 120
#define EXPLORE_DELAY 20
// 硬件对象实例化
BLDCMotor motorLeft, motorRight;
BLDCDriver2PWM driverLeft, driverRight;
WiFiUDP udp;
// 协同状态变量
struct RobotInfo {
int id;
int x, y; // 机器人当前位置(简化为区域坐标)
int exploreArea; // 分配的探索区域
int status; // 状态:0-探索中,1-完成求解,2-待命
} robotSelf, robots[ROBOT_COUNT]; // 自身与其他机器人信息
// 初始化函数
void setup() {
Serial.begin(115200);
Serial.println("多机器人协同迷宫求解系统初始化");
// 初始化红外传感器
pinMode(IR_FRONT, INPUT);
pinMode(IR_LEFT, INPUT);
pinMode(IR_RIGHT, INPUT);
// 初始化BLDC电机
driverLeft.init(BLDC_PWM_L, BLDC_IN1_L, BLDC_IN2_L);
motorLeft.linkDriver(&driverLeft);
motorLeft.init();
motorLeft.initFOC();
motorLeft.controller = MotionControlType::velocity;
motorLeft.target = BASE_SPEED;
driverRight.init(BLDC_PWM_R, BLDC_IN1_R, BLDC_IN2_R);
motorRight.linkDriver(&driverRight);
motorRight.init();
motorRight.initFOC();
motorRight.controller = MotionControlType::velocity;
motorRight.target = BASE_SPEED;
// 初始化Wi-Fi与UDP通信
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
delay(500);
if (WiFi.status() != WL_CONNECTED) {
Serial.println("Wi-Fi连接失败,初始化默认热点");
WiFi.softAP(WIFI_SSID, WIFI_PASSWORD); // 软AP模式,供其他机器人连接
}
udp.begin(UDP_PORT);
// 初始化自身与其他机器人状态
robotSelf.id = ROBOT_ID;
robotSelf.x = 0; robotSelf.y = 0;
robotSelf.exploreArea = (ROBOT_ID - 1) * (10 / ROBOT_COUNT); // 区域分配(简化为均分)
robotSelf.status = 0;
for (int i = 0; i < ROBOT_COUNT; i++) {
robots[i].id = i + 1;
robots[i].status = 0;
robots[i].x = 0;
robots[i].y = 0;
if (i + 1 != ROBOT_ID) {
robots[i].exploreArea = i * (10 / ROBOT_COUNT);
}
}
motorLeft.move(0);
motorRight.move(0);
}
// UDP通信:接收其他机器人的状态信息
void receiveUDP() {
int packetSize = udp.available();
if (packetSize > 0) {
byte packet[100];
udp.readBytes(packet, packetSize);
// 解析通信数据(简化协议:ID,状态,位置X,位置Y,区域)
int recvID = packet[0];
int status = packet[1];
int x = packet[2];
int y = packet[3];
int area = packet[4];
// 更新对应机器人状态
for (int i = 0; i < ROBOT_COUNT; i++) {
if (robots[i].id == recvID) {
robots[i].status = status;
robots[i].x = x;
robots[i].y = y;
robots[i].exploreArea = area;
break;
}
}
}
}
// UDP通信:发送自身状态信息
void sendUDP() {
String data = String(robotSelf.id) + "," + String(robotSelf.status) + "," +
String(robotSelf.x) + "," + String(robotSelf.y) + "," +
String(robotSelf.exploreArea) + ";";
udp.beginPacket(udp.remoteIP(), udp.remotePort());
udp.write(data.c_str(), data.length());
udp.endPacket();
}
// 协同控制:根据通信状态分配任务、避让路径
void collaborativeControl() {
// 主机器人任务:分配区域、协调进度
if (ROBOT_ID == 1) {
// 检测从机器人是否完成任务
bool allComplete = true;
for (int i = 1; i < ROBOT_COUNT; i++) {
if (robots[i].status != 1) {
allComplete = false;
break;
}
}
if (allComplete && robotSelf.status == 1) {
// 所有机器人完成,发送求解完成指令
Serial.println("全局迷宫求解完成,整合路径");
}
// 自身探索逻辑(主机器人探索未分配区域)
// 此处简化为主机器人探索指定区域,实际可拓展区域分配算法
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
} else {
// 从机器人任务:执行分配区域,遇冲突时避让
// 避让逻辑:检测到其他机器人在同一区域,调整路径
bool conflict = false;
for (int i = 0; i < ROBOT_COUNT; i++) {
if (robots[i].id != ROBOT_ID && robots[i].exploreArea == robotSelf.exploreArea && robots[i].status == 0) {
// 同一区域有其他探索中的机器人,避让
motorLeft.target = -TURN_SPEED;
motorRight.target = TURN_SPEED;
delay(300);
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
conflict = true;
break;
}
}
if (!conflict) {
// 无冲突,正常探索
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
}
}
motorLeft.move(0);
motorRight.move(0);
}
// 局部避障:红外传感器检测,规避障碍物
void localAvoidance() {
int irFront = analogRead(IR_FRONT);
if (irFront < 300) {
// 前方有障碍,转向避障
motorLeft.target = TURN_SPEED;
motorRight.target = -TURN_SPEED;
delay(200);
motorLeft.target = BASE_SPEED;
motorRight.target = BASE_SPEED;
}
}
// 状态同步:发送自身状态
void syncStatus() {
// 若完成区域探索,更新状态
if (robotSelf.x > robotSelf.exploreArea + 5) { // 简化完成判断
robotSelf.status = 1;
Serial.println("当前机器人" + String(ROBOT_ID) + "完成区域求解");
}
sendUDP();
}
void loop() {
// 核心循环:通信-协同-避障-执行-同步
receiveUDP();
collaborativeControl();
localAvoidance();
syncStatus();
delay(EXPLORE_DELAY);
}
代码逻辑说明:
多机器人通信架构:依托ESP32的Wi-Fi模块,采用UDP协议实现低延迟通信,实时共享机器人的位置、状态、探索区域信息,主机器人掌握全局状态,从机器人上报自身进度,形成去中心化的协同通信网络,确保信息实时同步。
协同控制策略:主机器人为从机器人分配独立探索区域,避免重复探索;从机器人在遇到路径冲突时,通过通信感知其他机器人状态,主动避让调整路径,同时完成自身区域的探索求解,实现分工协作,提升大规模迷宫的求解效率。
局部与全局协同结合:在全局协同的基础上,每个机器人通过红外传感器实现局部避障,确保个体运动安全;全局协同负责任务分配与路径优化,局部避障负责个体安全,二者结合保障多机器人在复杂迷宫中的高效、安全求解。
要点解读
-
ESP32核心驱动:高算力与多外设支撑,保障实时控制能力
ESP32作为迷宫求解机器人的主控核心,凭借其多核处理器、丰富外设接口、无线通信能力,为传感器感知、电机控制、算法运算与协同通信提供底层支撑,是实现实时控制与复杂功能的核心基础,直接决定了机器人的运算效率与功能扩展性。
高算力支撑实时算法:ESP32的双核处理器主频可达240MHz,可快速处理红外传感器阵列的多路数据、执行路径规划与避障算法,保障控制周期在10-20ms以内,满足迷宫求解的实时性要求,避免因运算滞后导致路径偏差或避障失效。
多外设适配硬件需求:具备丰富的GPIO接口、PWM输出通道,可同时驱动多路红外传感器、两路BLDC电机驱动器,无需额外的扩展板即可完成硬件连接,简化硬件电路设计,同时支持编码器、显示屏等外设扩展,适配不同场景的硬件配置。
无线通信赋能协同拓展:集成Wi-Fi与蓝牙模块,无需额外硬件即可实现多机器人通信、远程监控与数据传输,支持案例3中的多机器人协同求解,同时便于实时上传迷宫求解数据、远程调整机器人参数,为迷宫求解的智能化拓展提供可能。 -
红外传感器感知体系:多阵列布局与精准检测,筑牢环境感知基础
红外传感器是迷宫求解机器人的“眼睛”,通过合理布局的传感器阵列实现对迷宫路径、障碍物的精准检测,是迷宫求解的感知前提,直接决定了机器人对环境信息的获取能力与准确性,为后续控制决策提供可靠依据。
多阵列布局覆盖感知盲区:根据不同场景需求设计传感器布局,案例4采用3-5个传感器的线性布局,精准检测引导线与路径偏差;案例5采用5个传感器的环形布局,实现360°障碍物感知;案例6保留核心传感器检测局部障碍,确保不同迷宫场景下的环境信息全覆盖,消除感知盲区。
参数校准提升检测精度:红外传感器的检测精度受环境光线、障碍物材质影响,需通过硬件电路或软件算法校准检测阈值,案例中通过设置高/低电平阈值、模拟信号读取优化,提升传感器对路径、障碍物的检测准确性,避免因光线干扰导致检测失效。
融合检测支撑复杂决策:多传感器的协同检测可提供更丰富的环境信息,如案例2中通过多传感器判断障碍物方位与距离,为避障转向提供方向依据;案例4中通过多传感器融合判断偏离方向,实现精准循迹,让感知数据直接支撑控制决策,提升机器人的环境适应能力。 -
BLDC电机闭环控制:高精度驱动与稳定执行,确保路径跟踪精度
BLDC电机是迷宫求解机器人的执行核心,其控制精度直接决定路径跟踪的准确性与运动稳定性,通过闭环控制架构实现电机速度与转向的精准控制,将算法决策转化为机器人的实际运动轨迹,是迷宫求解的执行保障。
速度闭环控制保障动态响应:采用速度闭环控制模式,通过编码器实时反馈电机实际转速,结合PID算法调整PWM驱动信号,消除负载变化、地面摩擦力等干扰,确保电机输出速度与目标速度一致,案例中通过实时调整电机目标速度,实现直线行驶的稳定与转向的精准,避免因速度偏差导致的路径偏离。
双电机差速控制实现精准转向:通过左右轮BLDC电机的速度差控制转向,无需额外的舵机,简化硬件结构的同时提升转向响应速度;案例1中通过速度差修正路径偏差,案例2中通过速度差实现避障转向,确保机器人在转角、避障时能快速响应,精准跟踪规划路径。
参数适配提升运动稳定性:针对不同迷宫场景的路面状况、障碍物特性,校准BLDC电机的基准速度、转向速度差、加速曲线等参数,如户外场景降低基准速度提升稳定性,狭窄路径增大转向速度差提升灵活性,确保机器人在不同环境中运动平稳,避免因电机控制不当导致的卡顿、打滑。 -
迷宫求解算法策略:场景适配与逻辑优化,平衡求解效率与可靠性
迷宫求解的核心是算法策略,不同场景的迷宫特性不同,需匹配适配的求解算法,通过算法逻辑的优化平衡求解效率与可靠性,实现简单场景快速求解、复杂场景稳定求解、多机器人协同高效求解。
规则迷宫:循迹算法适配固定路径:针对有固定引导线的规则迷宫,采用基于传感器偏差的循迹算法,逻辑简单、响应快速,通过“偏差-控制”的直接映射实现路径跟踪,适用于教学、竞赛等简单场景,求解效率高,易于调试与拓展。
未知迷宫:探索算法应对未知环境:针对无引导线的未知迷宫,采用“右墙优先”“随机探索+路径记忆”等算法,结合实时避障逻辑,在探索未知路径的同时规避障碍,通过路径记忆实现迷宫地图构建,适用于救援、侦查等复杂场景,核心是在探索效率与避障安全之间找到平衡。
多机器人:协同算法优化全局效率:针对大规模迷宫,采用区域分配、路径避让、信息共享的协同算法,通过多机器人的分工协作减少重复探索,利用全局信息整合优化求解路径,核心是建立高效的通信机制与协同决策逻辑,提升大规模迷宫的求解速度,适配仓储、工业园区等大面积场景。 -
实时性与可靠性设计:闭环控制与安全防护,保障系统稳定运行
迷宫求解机器人工作在动态复杂环境中,需同时满足实时性与可靠性要求,通过闭环控制架构与多层安全防护设计,确保机器人在运行过程中快速响应环境变化,同时避免因故障、干扰导致的失控,保障系统稳定运行。
实时闭环控制保障响应速度:构建“传感器检测-算法决策-电机执行-状态反馈”的实时闭环,控制周期与传感器检测频率、算法运算速度匹配,案例中控制周期控制在10-20ms,确保机器人能快速响应路径偏差、障碍物变化,避免因响应滞后导致的求解失败。
多层安全防护规避运行风险:从硬件与软件两层构建安全防护,硬件层设置电机过流保护、传感器电源稳压,软件层设置速度限幅(避免电机过载)、传感器故障检测(传感器失效时触发安全停止)、电池低电量保护,避免因硬件故障或环境干扰导致的机器人失控,保障人员与设备安全。
容错设计提升抗干扰能力:针对传感器检测误差、通信中断、算法误判等问题,设计容错机制,如传感器数据异常时采用历史数据补全,通信中断时切换单机探索模式,算法误判时启动冗余路径搜索,提升机器人在复杂环境中的抗干扰能力,确保即使出现异常,仍能维持核心求解功能。
请注意:以上案例仅作为思路拓展的参考示例,不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异,均可能影响代码的适配性与使用方法的选择。在实际编程开发时,请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整,并通过多次实测验证效果;同时需确保硬件接线正确,充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码,使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性,避免因参数错误导致硬件损坏或运行异常。

DAMO开发者矩阵,由阿里巴巴达摩院和中国互联网协会联合发起,致力于探讨最前沿的技术趋势与应用成果,搭建高质量的交流与分享平台,推动技术创新与产业应用链接,围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐



所有评论(0)
