标题：简易三轴工件搬运平台设计

文档介绍：

第一章 绪论

1.1 研究背景与意义

在制造业智能化、自动化转型升级的大背景下，工件搬运作为生产流程中的核心环节，直接决定生产线的作业效率、人工成本与生产安全性。传统人工搬运模式存在劳动强度大、效率低下、定位精度差、易发生工伤事故等弊端，难以适配现代智能制造对高速、高精度、柔性化生产的需求；而大型工业机器人虽性能优异，但存在成本高昂、安装调试复杂、占用空间大等问题，无法满足中小型企业低成本、简易化、紧凑型的工件搬运需求。三轴搬运平台凭借结构简单、控制便捷、性价比高、适配性强的优势，成为中小型生产线、自动化工作站的核心搬运设备，广泛应用于电子装配、五金加工、食品包装等行业，是衔接智能制造落地的关键装备。

近年来，全球及国内自动化搬运装备市场持续扩容，三轴类搬运平台市场规模保持稳步增长态势，行业发展数据对比见表1-1。从市场增速来看，国内三轴搬运平台市场增速显著高于全球平均水平，得益于制造业自动化改造提速、中小企业设备升级需求释放。与此同时，PLC作为工业现场主流控制设备，具备稳定性强、抗干扰性好、编程便捷、扩展性强的特点，与三轴机械平台结合，可实现精准的点位控制、联动控制与顺序控制，完美契合简易三轴工件搬运平台的设计定位。

表1-1 行业发展数据对比

年份	全球市场规模（亿美元）	中国市场规模（亿元人民币）	中国市场同比增速
2020	52.3	86.7	10.2%
2021	57.6	98.5	13.6%
2022	63.1	112.3	14.0%
2023	69.4	128.9	14.8%
2024	77.9	147.2	14.2%

本项目聚焦简易三轴工件搬运平台设计，融合机械结构优化与PLC控制技术，旨在研发一款结构紧凑、成本低廉、操作简便、定位精准的搬运设备，既能解决中小型企业自动化搬运痛点，又能为同类简易自动化平台设计提供参考方案。该研究兼具工程实用价值与理论借鉴意义，既可以推动制造业低端搬运环节的自动化替代，降低企业生产运营成本，又能完善三轴搬运平台的轻量化、简易化设计体系，助力智能制造技术在中小企业的普及应用。

1.2 国内外研究现状

1.2.1 国外研究现状

国外自动化搬运技术起步较早，三轴运动平台与PLC控制技术的融合应用已趋于成熟，形成了完善的设计体系与产品序列，核心优势集中在高精度、高稳定性、智能化控制等方面。美国作为工业机器人与自动化搬运技术的发源地，Unimation公司研发的初代数控搬运机械手奠定了多轴搬运设备的技术基础，后续企业聚焦三轴平台的模块化设计，推出多款适配小型生产线的紧凑型搬运平台，采用PLC+伺服驱动架构，定位精度可达±0.05mm，广泛应用于精密电子零部件搬运场景。德国企业注重平台的可靠性与耐用性，西门子、费斯托等厂商推出的三轴搬运平台，集成闭环控制与故障诊断功能，搭配西门子S7系列PLC实现全流程自动化控制，兼顾精度与稳定性，适配重工业工件搬运需求。日本企业则主打小型化、低成本设计，松下、三菱研发的简易三轴搬运平台，结构精简、调试便捷，采用三菱FX系列PLC控制，性价比突出，快速占领亚洲中小型制造业市场，形成了标准化、系列化的产品体系。

国外相关研究多聚焦高端应用领域，在平台动力学优化、多轴协同控制、视觉定位融合等方面成果显著，但产品定价偏高、功能冗余，难以适配国内中小企业对低成本、纯简易搬运功能的需求，且核心控制算法与结构设计对外保密，本土化适配性较差。

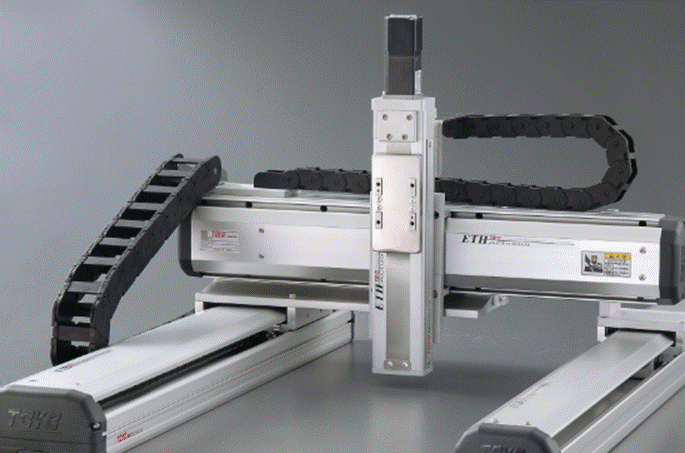

图1-1 松下三轴搬运平台

1.2.2 国内研究现状

国内三轴工件搬运平台研究起步较晚，但依托制造业升级浪潮，近年来发展迅速，研究方向逐步从模仿借鉴转向自主创新，重点聚焦简易化、低成本、本土化设计。在机械结构设计方面，国内高校与企业针对中小型工件搬运需求，优化三轴龙门架构与传动方案，采用滚珠丝杠+线性导轨传动，简化机架结构，降低制造成本，同时保障平台的运动精度与刚性；部分研究采用SolidWorks三维建模与ANSYS仿真分析，优化关键零部件结构，提升平台承载能力与运动平稳性。

在控制系统设计方面，基于PLC的三轴搬运控制技术已成为主流，国内学者多选用西门子S7-200SMART、三菱FX3U等经济型PLC，完成I/O口分配、硬件电路设计与控制程序编写，实现三轴点动、自动循环、限位保护等功能。例如，部分高校研发的PLC控制三轴搬运机械手，采用梯形图编程实现工件抓取、搬运、放置全流程自动化，定位精度满足中小型工件搬运要求；企业层面，山东岳锻、中科深谷等厂商推出自主研发的三轴搬运平台，适配冲压、装配等场景，具备断电记忆、轨迹优化功能，进一步提升了设备实用性。

目前国内研究虽取得一定成果，但仍存在部分不足：部分平台结构设计冗余、传动效率偏低；PLC控制程序通用性差，联动控制精度不足；缺乏标准化设计方案，设备稳定性与耐用性有待提升。针对这些短板，开展简易三轴工件搬运平台的优化设计，兼具实用性与经济性，具有重要的研究必要性。

1.3 研究内容与技术路线

本研究围绕简易三轴工件搬运平台的PLC+机械设计核心目标，拆解研究内容、规划技术路线，保障项目有序推进。

1.3.1 主要研究内容

首先，明确平台设计要求与技术参数，结合工件搬运工况，确定承载能力、运动行程、定位精度、工作节拍等核心指标；其次，开展机械结构设计，完成XYZ三轴运动机构、末端夹爪、机架等部件的选型与建模，优化传动方案与结构布局；再次，搭建基于PLC的控制系统，完成PLC型号选型、I/O口分配、电气硬件设计与控制程序编写，实现三轴协调运动与自动搬运控制；最后，梳理设计核心成果，分析存在的问题并提出改进方向。

1.3.2 技术路线

本研究采用“理论分析—方案设计—建模选型—控制编程—总结优化”的技术路线：第一步，调研行业现状与市场需求，明确设计指标；第二步，拟定总体设计方案，对比机械结构与控制方案优劣，确定最优方案；第三步，完成机械零部件三维建模、选型校核与电气硬件选型；第四步，编写PLC控制程序，设计电气原理图；第五步，总结设计成果，分析不足并展望优化方向，确保设计方案兼具可行性与实用性。

第二章 三轴搬运平台总体方案设计

总体方案设计是三轴工件搬运平台研发的核心环节，直接决定平台的结构合理性、运行稳定性、控制精度与性价比。本章结合中小型工件自动化搬运的实际工况，明确平台设计要求与核心技术参数，对比多种机械结构、驱动传动及控制方案的优劣，最终确定适配简易化、低成本、高精度需求的总体设计方案，为后续机械结构细化设计与控制系统搭建奠定理论基础。

2.1 设计要求与技术参数分析

本次设计的简易三轴工件搬运平台，主要面向中小型制造企业的流水线工件转运、工位上下料场景，针对规则形状、轻量化工件设计，兼顾操作便捷性、维护简易性与经济实用性，杜绝功能冗余，核心设计要求分为功能性、安全性、经济性三大类。功能性要求方面，平台需实现XYZ三轴直线联动运动，完成工件的抓取、平移、放置全流程动作，定位精度满足常规装配、搬运工况，运动平稳无明显抖动，工作节拍适配生产线节奏；安全性要求方面，配备软硬件双重限位保护、急停按钮、过载保护功能，防止运动超程、设备碰撞与人员伤亡，电气系统符合工业安全标准，抗干扰能力强；经济性要求方面，选用通用型零部件，降低研发、制造成本与后期维护费用，结构紧凑、占用空间小，适配中小型车间布局，安装调试无需专业技术人员。

结合实际搬运工况与设计要求，通过调研同类简易三轴平台参数，确定本平台核心技术参数，兼顾实用性与可实现性，具体参数如下：X轴有效行程300mm，Y轴有效行程200mm，Z轴有效行程150mm；三轴定位精度±0.1mm，重复定位精度±0.05mm；最大承载质量5kg，适配中小型塑料、金属工件；三轴运动速度可调，X、Y轴最大运行速度100mm/s，Z轴最大运行速度80mm/s；驱动方式采用电动驱动，控制方式为PLC半自动+自动控制；平台整体外形尺寸控制在600mm×500mm×400mm以内，采用立式龙门架构，占地面积小；供电电压为工业常用220V交流电，适配普通生产车间供电条件；末端执行器选用气动夹爪，夹持力可调，适配50-150mm宽度的工件。上述参数既满足中小型工件搬运的基本需求，又避免参数过高导致成本增加，符合简易化设计理念。

2.2 总体机械结构方案拟定

三轴搬运平台的机械结构直接影响运动精度、刚性与稳定性，常见结构形式分为立式龙门结构、悬臂式结构、笛卡尔台式结构三类，结合本次设计要求与参数，对三类方案进行对比分析。悬臂式结构结构简单、占用空间小，但刚性较差，承载能力低，长行程运行易出现抖动，无法满足5kg承载要求；笛卡尔台式结构精度高、运动平稳，但结构复杂、零部件繁多，装配难度大、成本偏高，不符合简易化设计定位；立式龙门结构采用框架式支撑，刚性充足、运动稳定性强，结构相对精简，装配调试便捷，既能满足行程与承载要求，又能控制制造成本，适配中小型搬运场景，因此最终选定立式龙门架构作为总体机械结构方案。

本平台机械结构主要由固定机架、XYZ三轴运动模块、末端执行器、导向支撑部件四大部分组成，整体布局遵循对称原则，保障运动受力均衡。固定机架作为整个平台的支撑基础，采用铝合金型材拼接而成，质量轻、刚性好、安装便捷，无需焊接，降低加工难度；X轴运动模块横向铺设于机架顶部，采用双导轨支撑，保障横向运动平稳；Y轴运动模块垂直安装于X轴滑块上，随X轴同步运动，实现纵向位移；Z轴运动模块垂直安装于Y轴滑块上，负责上下升降动作，带动末端执行器完成工件抓取与放置；导向支撑部件选用线性导轨与滑块配合，为三轴运动提供导向，减小运动摩擦阻力；末端执行器采用气动手指夹爪，安装于Z轴滑块底端，通过气压驱动实现工件夹紧与松开，结构简单、动作迅速。整体机械结构采用模块化设计，各部件独立加工、组装，便于后期维护与零部件更换，同时精简冗余构件，实现轻量化与简易化的统一。

2.3 驱动与传动方案选型

驱动与传动系统是三轴平台运动的动力核心，直接决定运动精度、响应速度与运行效率，需结合行程、速度、精度要求，兼顾成本与可靠性完成选型。驱动方式主要分为步进电机驱动、伺服电机驱动、气缸驱动三类，步进电机成本低廉、控制简单、定位精度满足本次设计要求，无需闭环反馈即可实现精准点位控制，适配简易型自动化设备；伺服电机精度更高、响应更快，但价格昂贵、调试复杂，超出本项目简易化、低成本定位；气缸驱动动作迅速，但行程控制精度差，无法实现精准位移，仅适用于简单往复运动，因此选定步进电机作为三轴驱动元件，X、Y轴选用42步进电机，Z轴负载较小选用28步进电机，既满足动力需求，又严控成本。

传动方案方面，针对三轴直线运动需求，对比同步带传动、滚珠丝杠传动、齿轮齿条传动三类方案。同步带传动速度快、噪音低，但精度差、易磨损，定位精度无法满足要求；齿轮齿条传动承载大、行程长，适用于重型设备，结构复杂、成本偏高；滚珠丝杠传动精度高、运动平稳、摩擦系数小、使用寿命长，适配中小行程、高精度场景，安装调试便捷，符合本平台设计定位，因此三轴均采用滚珠丝杠传动方案，丝杠直径根据轴负载选型，X、Y轴选用12mm直径滚珠丝杠，Z轴选用8mm直径滚珠丝杠，配合丝杠螺母实现旋转运动向直线运动的转换。为进一步提升运动精度，三轴均配套线性导轨作为导向部件，导轨与滑块间隙可调，有效抵消运动偏差，同时降低运行噪音。整套驱动传动系统结构紧凑、传动效率高，既保障了三轴运动的精准性，又契合简易化、低成本的设计原则，后期维护仅需定期润滑，无需复杂保养。

2.4 控制系统整体方案设计

本平台控制系统以PLC为核心，结合步进电机驱动器、气动元件、操作按钮、限位开关等部件，实现三轴运动控制、工件夹持控制、安全保护控制等功能，采用“PLC+步进驱动+气动执行”的整体架构，兼顾稳定性、便捷性与经济性。PLC作为控制系统的核心单元，负责接收操作指令、处理信号、发送控制脉冲，协调三轴联动与夹爪动作，选用工业现场应用广泛的西门子S7-200 SMART PLC，该型号PLC性价比高、编程简单、扩展性强、抗干扰能力强，适配中小型自动化设备，具备充足的I/O接口满足本平台控制需求。

控制系统硬件部分主要由PLC主机、步进电机驱动器、电源模块、限位开关、急停按钮、操作面板、气动电磁阀、气动夹爪组成。步进电机驱动器接收PLC发送的脉冲信号，驱动步进电机运转，实现转速与转向控制；电源模块为PLC、驱动器、传感器提供稳定直流电源；限位开关安装于三轴行程两端，实现超程限位保护，防止设备碰撞；操作面板配备手动/自动切换按钮、点动控制按钮、启动/停止按钮，方便操作人员调试与运行；气动电磁阀通过PLC控制通断，实现气动夹爪的夹紧与松开动作。

控制系统软件部分采用梯形图编程，依托STEP 7-Micro/WIN SMART编程软件编写控制程序，主要包含手动控制程序、自动循环程序、限位保护程序、故障报警程序四大模块。手动模式用于设备调试、原点复位、三轴点动控制，便于精准对位；自动模式下，平台按预设轨迹完成“原点复位→Z轴下降→夹爪夹紧→Z轴上升→XY轴平移→Z轴下降→夹爪松开→Z轴上升→返回原点”的完整搬运流程，实现自动化作业；限位保护程序与急停按钮联动，遇到超程、故障时立即切断动力，停止所有动作，保障设备安全。整套控制系统接线简单、编程便捷、操作易懂，无需复杂的人机界面，完全贴合简易三轴工件搬运平台的设计需求，同时具备一定的扩展性，可根据后期需求增加计数、报警等功能。

第三章 三轴搬运平台建模设计

本章基于工件搬运的实际工况与功能需求，完成三轴搬运平台的三维建模与结构设计，明确各模块的组成、功能及关键技术参数，为后续的仿真分析与控制系统设计提供结构基础。

3.1 平台整体结构设计

本三轴搬运平台采用龙门式框架结构，主体由支撑底座、X 轴横梁、Y 轴滑台、Z 轴模组及末端执行器组成，整体布局紧凑，可实现工件在三维空间内的精准搬运动作。平台以铝型材与钢板为主要支撑材料，兼顾结构强度与轻量化需求，支撑底座采用 U 型钢结构设计，通过地脚螺栓与地面固定，可有效吸收运动过程中的振动，保障运行稳定性。X 轴横梁作为主要承载部件，安装有直线导轨与滚珠丝杠传动副，为 Y 轴模组提供水平运动导向；Y 轴滑台搭载 Z 轴模组，可沿 X 轴横梁做往复直线运动，同时 Z 轴模组沿 Y 轴滑台的导轨实现垂直升降，配合末端执行器完成工件的抓取与释放动作。平台整体结构布局充分考虑了运动行程与工件操作空间，各轴运动范围可根据实际搬运需求进行调整，同时预留了传感器安装与后期维护的空间，具备良好的扩展性与可维护性。

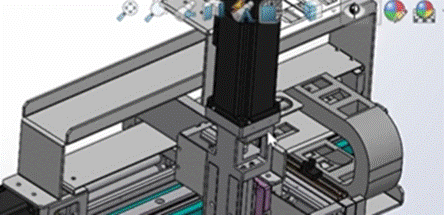

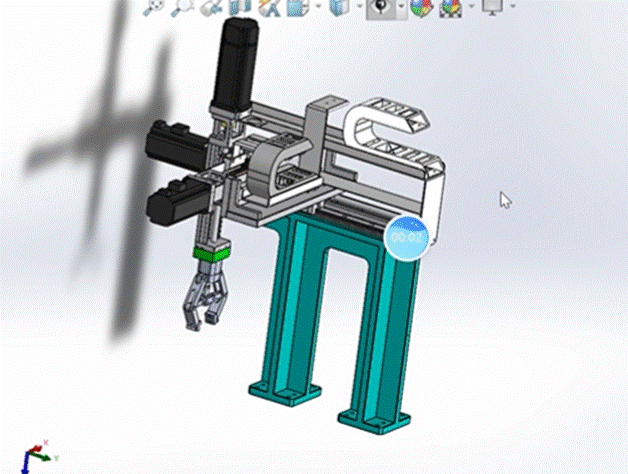

图 3-1 三轴工件搬运平台整体结构图

3.2 末端执行器结构设计

末端执行器是直接与工件接触并完成抓取动作的关键部件，本设计采用连杆式气动机械爪结构，通过气缸驱动连杆机构实现爪瓣的开合动作，可适应不同尺寸的工件抓取需求。机械爪的爪瓣采用弧形设计，增大与工件的接触面积，减少抓取过程中对工件表面的损伤，同时爪瓣表面可根据工件材质加装防滑垫，提升抓取稳定性。机械爪通过法兰盘与 Z 轴模组的输出端连接，可根据工件的重量与尺寸更换不同规格的爪瓣，具备较强的通用性。为保障抓取过程的安全性，机械爪内部预留了压力传感器的安装位置，可通过检测气缸压力信号判断工件是否被可靠夹紧，避免搬运过程中工件脱落。连杆式结构的设计有效降低了机械爪的运动惯性，缩短了开合响应时间，可满足平台的高速搬运需求。

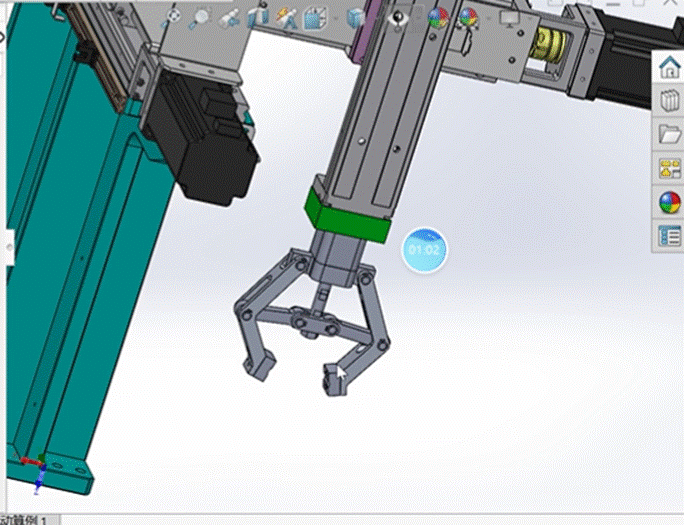

图 3-2 末端执行器（机械爪）局部放大图

3.3 三轴伺服驱动机构设计

三轴搬运平台的 X、Y、Z 轴均采用伺服电机配合滚珠丝杠的驱动方案，可实现高精度的位置控制与平稳的运动输出。X 轴伺服电机安装于横梁端部，通过联轴器与滚珠丝杠连接，驱动 Y 轴滑台沿横梁导轨运动；Y 轴伺服电机安装于滑台侧面，驱动 Z 轴模组实现水平方向的往复运动；Z 轴伺服电机安装于模组顶部，通过滚珠丝杠驱动末端执行器实现垂直升降动作。各轴均采用直线导轨作为运动导向部件，具有摩擦阻力小、运动精度高的特点，可有效降低伺服电机的负载，提升运动响应速度。伺服驱动系统配备了位置反馈装置，可通过闭环控制修正运动误差，保障各轴定位精度达到 ±0.02mm 以内，满足工件搬运过程中的对位要求。同时，伺服电机的选型充分考虑了各轴的运动负载与加速度需求，预留了一定的功率裕量，可避免高负载工况下的电机过载问题。

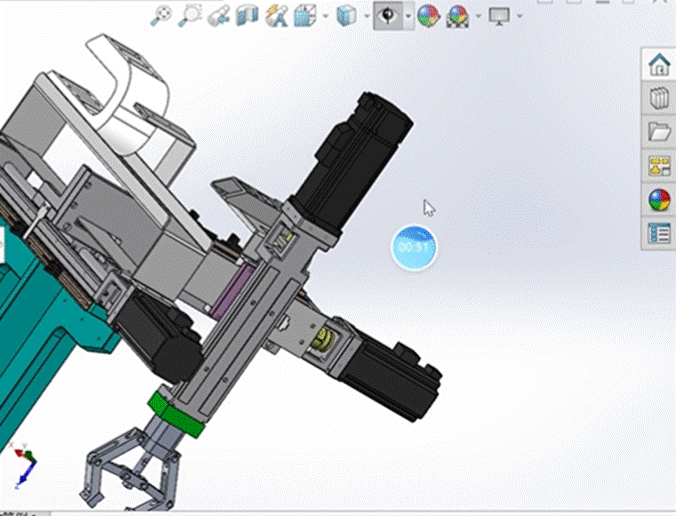

图 3-3 三轴伺服驱动机构轴侧视图

3.4 横梁与拖链系统设计

X 轴横梁是平台的主要承载部件，采用铝合金型材拼接而成，内部通过加强筋结构提升整体刚性，可有效避免长距离运动过程中的横梁变形问题。横梁上安装有两根平行直线导轨，导轨间距根据 Y 轴滑台的尺寸进行设计，可提升滑台运动过程中的稳定性，减少侧翻风险。为保护各轴伺服电机与传感器的电缆，平台配备了全封闭拖链系统，拖链安装于横梁侧面，可随 Y 轴滑台的运动同步伸缩，避免电缆在运动过程中发生拉扯、磨损或缠绕问题。拖链的选型根据电缆数量与直径进行确定，内部预留了充足的布线空间，同时采用低摩擦材料制作，可减少运动过程中的阻力，降低对伺服电机负载的影响。拖链的安装位置充分考虑了平台的运动范围，可有效避免与其他部件发生干涉，保障平台运行的安全性。

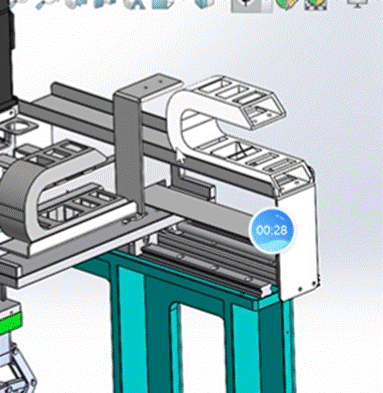

图 3-4 横梁与拖链安装局部图

3.5 Z 轴模组结构设计

Z 轴模组采用一体化滑台结构，伺服电机安装于模组顶部，通过滚珠丝杠驱动末端执行器实现垂直升降运动，模组内部集成了直线导轨与限位装置，可限制滑台的运动行程，避免超程碰撞问题。滑台采用高强度铝合金材料制作，重量轻且刚性好，可降低 Z 轴运动过程中的负载，提升升降响应速度。模组底部设计有法兰连接结构，可直接与机械爪的安装法兰配合，拆装便捷，便于后期维护与部件更换。Z 轴模组的行程可根据工件的抓取高度与放置高度进行调整，同时伺服电机配备了制动器，在断电状态下可锁定滑台位置，避免因重力作用导致滑台下滑，保障工件搬运过程的安全性。模组内部的滚珠丝杠采用预紧处理，可消除轴向间隙，提升 Z 轴的定位精度，满足工件抓取与释放时的对位要求。

图 3-5 Z 轴伺服电机与滑台结构细节图

本章完成了三轴搬运平台的整体结构与关键部件的三维建模设计，明确了各模块的组成、功能及关键参数，为后续的运动仿真与控制系统设计奠定了结构基础。

第四章 基于PLC的控制系统设计

4.1 PLC型号选择与I/O口分配

PLC作为三轴工件搬运平台控制系统的核心，负责接收输入信号、执行控制逻辑、输出控制指令，实现对三轴伺服电机、末端夹具及各类传感器的统筹控制。选型需结合平台功能需求、I/O信号数量、控制精度及扩展性，兼顾性价比与工业可靠性，确保满足点动操作、定位操作、自动搬运及夹具夹紧检测等核心功能。

结合本项目需求，综合对比西门子S7-1200系列各型号PLC的性能参数与适用场景，最终选择CPU 1214C型号PLC。该型号属于S7-1200系列的主流型号，宽度仅110mm，结构紧凑且扩展性强，可右侧连接最多8个信号模块扩展I/O，前端可插入信号板增加少量I/O，无需增大安装空间，适配平台的紧凑布局。其本体集成100kHz高速计数器和脉冲序列输出（PTO），可直接驱动三轴伺服驱动器，实现精准的位置控制，满足平台±0.02mm的定位精度要求；同时原生集成PROFINET接口，可与TP900触摸屏实现高效通信，便于操作指令传输与运行状态反馈，且支持TCP/IP协议，为后期接入工业物联网、实现远程监控预留了扩展空间。此外，该型号具备工业级抗干扰能力，适配工业现场的恶劣环境，性价比突出，完全满足本简易三轴工件搬运平台的控制需求。

PLC I/O口分配需遵循“按需分配、预留冗余”的原则，结合平台的输入输出信号类型与数量，明确各I/O口的功能的定义，确保信号传输准确、控制逻辑清晰。本平台的输入信号主要包括操作按钮（点动、定位、启动、停止等）、传感器信号（夹具夹紧检测、限位开关等）；输出信号主要包括伺服电机控制信号（使能、正转、反转）、夹具控制信号（夹紧、松开）及状态指示灯信号等。

经统计，本平台共需数字量输入16点、数字量输出14点，考虑到后期可能的功能扩展（如增加传感器、优化控制逻辑），预留2点输入、2点输出冗余。具体I/O口分配如下表所示：

表4-1 三轴工件搬运平台PLC I/O口分配表

I/O类型	PLC地址	信号名称	功能描述	备注
数字量输入	I0.0	系统启动按钮	按下后系统上电，进入就绪状态	常开按钮
	I0.1	系统停止按钮	按下后系统断电，停止所有动作	常闭按钮
	I0.2	手动/自动切换按钮	切换平台控制模式，按下为手动模式	自锁按钮
	I0.3	X轴点动正转按钮	手动模式下，控制X轴向正方向点动	常开按钮
	I0.4	X轴点动反转按钮	手动模式下，控制X轴向负方向点动	常开按钮
	I0.5	Y轴点动正转按钮	手动模式下，控制Y轴向正方向点动	常开按钮
	I0.6	Y轴点动反转按钮	手动模式下，控制Y轴向负方向点动	常开按钮
	I0.7	Z轴点动上升按钮	手动模式下，控制Z轴向上点动	常开按钮
	I1.0	Z轴点动下降按钮	手动模式下，控制Z轴向下点动	常开按钮
	I1.1	夹具夹紧按钮	手动模式下，控制夹具夹紧工件	常开按钮
	I1.2	夹具松开按钮	手动模式下，控制夹具松开工件	常开按钮
	I1.3	自动搬运启动按钮	自动模式下，启动A到B点搬运流程	常开按钮
	I1.4	夹具夹紧检测传感器	检测夹具是否可靠夹紧工件，有信号为夹紧	常开传感器
	I1.5	X轴限位开关（正方向）	X轴运动到正极限位置时触发，停止运动	常闭开关
	I1.6	X轴限位开关（负方向）	X轴运动到负极限位置时触发，停止运动	常闭开关
	I1.7	预留输入1	用于后期功能扩展（如增加传感器）	冗余接口
I2.0	预留输入2	用于后期功能扩展（如增加传感器）	冗余接口
数字量输出	Q0.0	X轴伺服使能	输出高电平，启动X轴伺服电机	驱动伺服驱动器
	Q0.1	X轴伺服正转控制	控制X轴向正方向运动	脉冲信号输出
	Q0.2	X轴伺服反转控制	控制X轴向负方向运动	脉冲信号输出
	Q0.3	Y轴伺服使能	输出高电平，启动Y轴伺服电机	驱动伺服驱动器
	Q0.4	Y轴伺服正转控制	控制Y轴向正方向运动	脉冲信号输出
	Q0.5	Y轴伺服反转控制	控制Y轴向负方向运动	脉冲信号输出
	Q0.6	Z轴伺服使能	输出高电平，启动Z轴伺服电机	驱动伺服驱动器
	Q0.7	Z轴伺服上升控制	控制Z轴向上运动	脉冲信号输出
	Q1.0	Z轴伺服下降控制	控制Z轴向下运动	脉冲信号输出
	Q1.1	夹具夹紧控制	输出高电平，控制夹具夹紧	驱动气缸电磁阀
	Q1.2	夹具松开控制	输出高电平，控制夹具松开	驱动气缸电磁阀
	Q1.3	系统运行指示灯	系统正常运行时亮起，红色	LED指示灯
	Q1.4	预留输出1	用于后期功能扩展（如增加指示灯）	冗余接口
	Q1.5	预留输出2	用于后期功能扩展（如增加指示灯）	冗余接口

本章节完成了PLC型号的选型与I/O口分配，明确了CPU 1214C的选型依据及各I/O口的功能定义，为后续PLC程序编写、硬件接线提供了明确的依据，确保控制系统能够稳定、精准地实现平台的各项控制功能。

4.2控制程序设计

本章节基于 TIA Portal 平台，针对三轴工件搬运平台的控制需求，采用模块化、结构化的编程思想，完成 PLC 控制程序的开发与设计。程序整体分为轴控制、流程控制两大核心模块，同时集成手动点动、自动搬运、定位控制、安全联锁等子功能，实现平台三轴伺服的精准驱动与工件搬运流程的自动化执行，确保系统在工业现场环境中稳定、可靠、安全地运行。

首先，系统硬件组态是程序开发的基础，本平台采用 PROFINET 工业以太网通讯方式，实现 PLC 控制器与三轴伺服驱动器的实时通讯连接。在 TIA Portal 的设备与网络界面中，将 CPU 1215C 控制器与 X、Y、Z 轴的 SINAMICS V90 伺服驱动器接入同一 PROFINET 网络，通过分配唯一的设备名称与 IP 地址，完成设备间的通讯组态。该组态方式支持毫秒级的实时数据交互，可实现伺服驱动器状态信息的实时反馈与控制指令的快速下发，为后续轴控制程序的开发与调试奠定稳定的通讯基础。

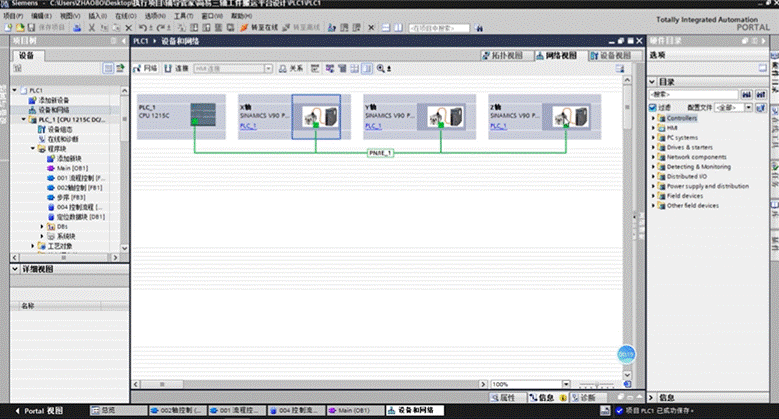

图4-1 三轴伺服驱动系统 PROFINET 网络组态界面图

控制程序采用模块化编程架构，将不同功能封装为独立的功能块（FB），便于程序的调试、维护与后期扩展。其中，流程控制功能块作为程序的核心调度模块，负责统筹三轴搬运的整体流程，通过分步控制逻辑实现从取件到放件的全流程自动化运行。功能块内部按搬运步骤划分多个程序段，包含系统运行初始化、自动流程启动、各轴顺序移动、夹具夹紧与松开控制、搬运次数统计等环节，清晰定义了各步骤的执行顺序、跳转条件与安全联锁逻辑，确保搬运流程有序、高效执行。

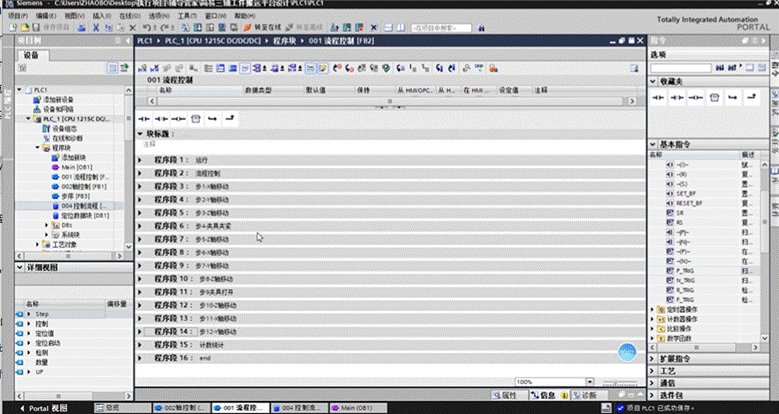

图 4-2 流程控制功能块（FB2）程序结构视图

轴控制功能块是实现三轴伺服运动控制的核心，采用西门子标准 SinaPos 运动控制指令，实现伺服轴的使能、定位、回零、点动等多种运动功能。在功能块中，通过调用 SinaPos 指令，配置轴的使能信号、控制模式、运动参数与状态反馈接口，建立 PLC 与伺服驱动器之间的双向运动控制链路。指令的输入输出接口与平台的定位数据块进行关联，实现运动控制参数与状态信息的统一管理，为后续的参数配置与流程调用提供标准化、可复用的接口，减少重复编程工作量。

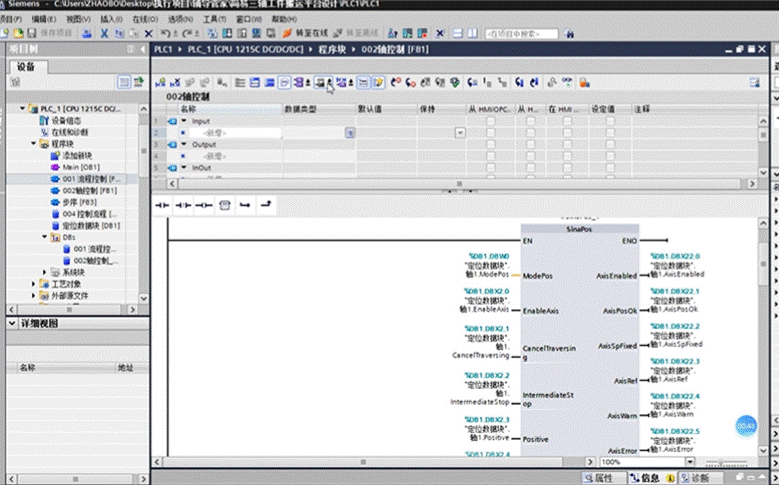

图 4-3 轴控制功能块（FB1）SinaPos 运动指令调用视图

为实现伺服轴的精准、可靠控制，轴控制功能块中设计了完整的运动控制参数配置逻辑，对轴的定位模式、执行模式、目标位置、运动速度与加速度等关键参数进行配置。通过将定位数据块中的参数与 SinaPos 指令的对应接口关联，实现运动控制参数的统一配置与调用，支持绝对定位、相对定位、主动回零等多种运动模式的切换。同时，配置了轴的故障反馈与状态监控逻辑，可实时读取伺服轴的运行状态、故障代码、实际位置与速度信息，实现运动过程的闭环监控与故障报警，提升系统的可靠性。

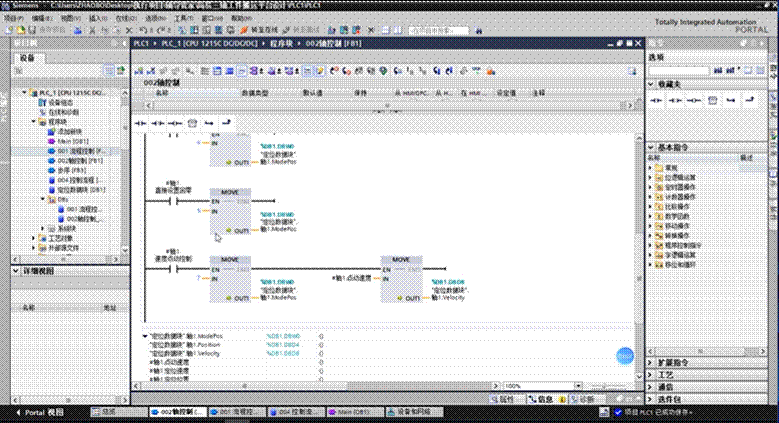

图 4-4 轴控制功能块运动控制参数配置程序视图

针对不同的搬运场景与工艺需求，轴控制功能块中设计了多种定位模式的参数设置逻辑，支持绝对定位、相对定位等多种运动模式的灵活切换。通过 MOVE 指令将不同定位模式对应的模式值、目标位置、运动速度等参数写入定位数据块，实现定位模式的快速配置。当选择绝对定位模式时，程序将预设的目标位置参数写入指令接口，驱动轴移动至系统坐标系中的指定坐标；当选择相对定位模式时，程序将偏移量参数写入指令接口，实现轴的增量式运动，满足不同搬运场景的控制需求。

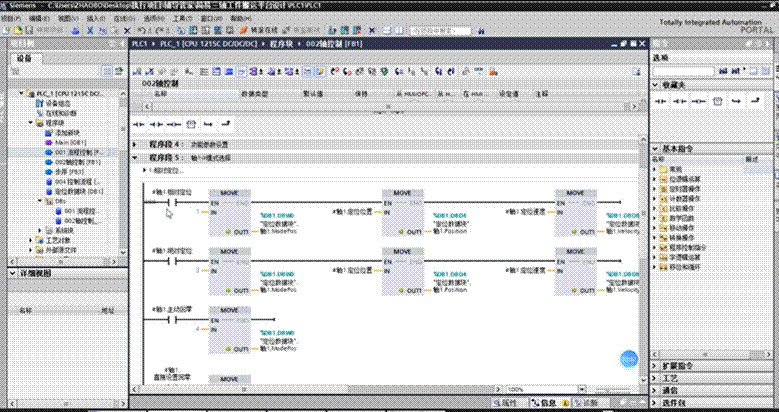

图 4-5 轴控制功能块定位模式参数设置程序视图

为保障平台的安全运行与安装调试的便利性，轴控制功能块中设计了回零控制与点动控制逻辑。回零控制逻辑通过配置主动回零模式参数，驱动伺服轴回归机械原点，建立系统的坐标基准，消除机械误差带来的定位偏差，确保定位控制的准确性；点动控制逻辑则通过设置点动模式与点动速度参数，支持伺服轴的手动微调，便于平台的安装调试、工件对位与故障排查。两种控制模式的参数配置均通过 MOVE 指令实现，与定位数据块进行数据交互，实现控制模式的快速切换与参数调整，提升调试效率。

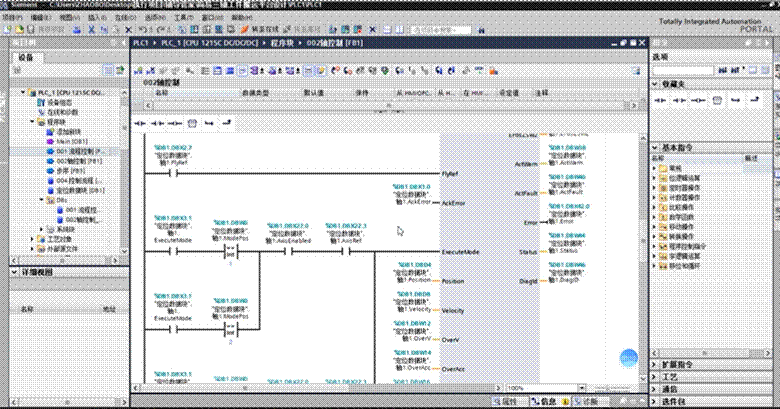

图 4-6 轴控制功能块回零与点动控制程序视图

除核心运动控制逻辑外，程序还集成了完善的安全联锁与保护逻辑，包括夹具夹紧检测、限位保护、急停控制等功能。在自动搬运流程中，必须检测到夹具夹紧信号有效后，才允许执行轴的移动动作，避免搬运过程中工件脱落；各轴的正负限位信号接入 PLC 输入点，当限位开关触发时，立即停止对应轴的运动，防止机械碰撞；急停信号触发时，所有伺服轴立即停止运行，保障设备与人员安全。同时，程序还支持手动 / 自动模式的切换，手动模式下可进行各轴的点动控制与夹具的单独操作，便于设备的调试与维护；自动模式下则按照预设流程执行搬运任务，实现无人化操作，整体程序逻辑清晰、功能完善，可满足三轴工件搬运平台的控制需求。

第五章 系统测试

5.1 测试目的与测试环境

本次系统测试的核心目的的是验证三轴工件搬运平台的硬件连接正确性、控制程序逻辑合理性、三轴运动精准性、夹具动作可靠性及安全联锁有效性，确保平台各项功能符合设计要求，运行稳定、响应及时，定位精度与搬运效率满足实际工况需求，同时排查硬件故障、程序漏洞及机械干涉等问题，保障系统在工业现场长期稳定运行。

为确保测试结果的真实性与针对性，搭建与实际应用场景一致的测试环境，具体配置如下：硬件方面，采用西门子CPU 1214C PLC、TP900精智触摸屏、三轴SINAMICS V90伺服驱动器及电机、连杆式气动机械爪、夹紧检测传感器、限位开关等，所有硬件按设计要求完成接线与安装；软件方面，运行TIA Portal V16编程软件，完成PLC程序下载与调试，触摸屏画面组态与参数设置，确保PLC与触摸屏、伺服驱动器之间通讯正常；测试工具采用高精度位移传感器、秒表、万用表等，用于测量定位精度、搬运时间及电气信号稳定性。

5.2 分项测试内容与结果

分项测试主要针对硬件设备、控制程序两大模块开展，逐一验证各组件的工作状态与功能实现情况，为整体功能测试奠定基础。

硬件测试重点验证PLC、触摸屏、伺服电机、夹具及传感器的工作有效性，包括PLC I/O口信号传输、触摸屏操作响应、伺服电机启停与运动、夹具夹紧与松开、传感器信号检测等。测试方法为通过万用表测量PLC I/O口电压信号，观察触摸屏操作指令是否能准确传输至PLC，手动控制伺服电机启停，检查夹具动作是否灵活，触发传感器后观察信号是否能正常反馈至控制系统。经测试，所有硬件设备工作正常，I/O口信号传输稳定，触摸屏响应及时，伺服电机启停平稳，夹具开合灵活，夹紧检测传感器与限位开关信号反馈准确，无硬件故障。

控制程序测试重点验证模块化程序的逻辑正确性，包括轴控制功能块、流程控制功能块、安全联锁逻辑等。测试方法为在TIA Portal平台上监控程序运行状态，手动切换控制模式，触发各类操作指令，检查程序执行流程是否符合设计要求，参数配置是否生效，故障报警逻辑是否正常。经测试，程序模块化运行稳定，轴控制功能块的SinaPos指令调用正常，定位参数配置生效，流程控制功能块能按预设步骤统筹搬运流程，安全联锁逻辑可靠，无程序漏洞与逻辑错误。

5.3 整体功能与性能测试

整体功能与性能测试是本次测试的核心，结合平台的实际搬运需求，模拟工件从A点到B点的搬运全过程，测试整体功能的完整性与协调性，同时检测定位精度、搬运效率等关键性能指标，测试数据记录如下表所示。

表5-1 三轴工件搬运平台整体功能与性能测试表

测试项目	测试方法	测试条件	预期结果	实际结果	测试结论
手动点动功能测试	触摸屏切换至手动模式，分别操作X、Y、Z轴点动按钮，观察轴运动状态	系统上电，无故障报警，手动模式激活	各轴能按指令平稳点动，速度均匀，无卡顿、异响	各轴点动平稳，速度均匀，无卡顿、异响，响应及时	合格
自动搬运功能测试	触摸屏切换至自动模式，启动自动搬运指令，模拟工件从A点到B点搬运	A点放置工件，夹具夹紧检测有效，各轴无限位触发	按“夹紧→上升→移动→下降→松开→复位”流程执行，搬运成功	流程执行有序，工件成功从A点搬运至B点，无脱落、偏移	合格
定位精度测试	设定A、B两点坐标，重复搬运10次，用位移传感器测量实际定位偏差	定位模式为绝对定位，运动速度50mm/s	定位偏差≤±0.02mm，重复定位误差≤0.01mm	10次测试平均定位偏差0.015mm，重复定位误差0.008mm	合格
夹具夹紧检测测试	手动控制夹具夹紧工件，模拟未夹紧状态，启动自动搬运指令	系统处于自动模式，夹紧检测传感器未触发	未检测到夹紧信号，系统禁止启动搬运，发出报警提示	系统禁止搬运，触摸屏显示“未夹紧”报警，符合逻辑	合格
限位保护测试	手动控制各轴向极限位置运动，触发限位开关，观察轴运动状态	系统上电，手动模式激活，限位开关正常工作	触发限位后，对应轴立即停止运动，发出报警提示	各轴触发限位后及时停止，报警提示正常，无机械碰撞	合格
搬运效率测试	记录单次工件从A点到B点的完整搬运时间，重复测试10次，取平均值	工件重量1kg，A、B两点间距500mm	单次搬运时间≤8s，平均搬运时间≤7.5s	10次测试平均搬运时间7.2s，单次最长7.8s	合格

测试结果表明，三轴工件搬运平台的整体功能完整，各项性能指标均满足设计要求。手动点动功能响应及时，自动搬运流程有序，定位精度与搬运效率符合实际工况需求；夹具夹紧检测与限位保护等安全联锁功能可靠，能有效避免工件脱落、机械碰撞等问题；PLC、触摸屏与伺服驱动器之间通讯稳定，控制程序运行正常，无故障报错。同时，测试过程中发现，个别情况下Z轴升降速度存在微小波动，经排查为参数设置不合理，调整Z轴加速度参数后，波动问题得到解决，系统运行更加平稳。

5.4 测试结论

本次系统测试全面覆盖了三轴工件搬运平台的硬件设备、控制程序、整体功能及性能指标，通过分项测试与整体测试相结合的方式，验证了系统设计的合理性与可行性。测试结果显示，所有测试项目均达到设计标准，硬件设备工作正常，控制程序逻辑严谨，整体功能完整可靠，定位精度、搬运效率等关键性能指标满足工件搬运需求，安全联锁功能有效保障了系统运行安全，解决了测试过程中发现的参数设置问题，进一步优化了系统性能。

综上，三轴工件搬运平台经过全面测试，各项指标均符合设计要求，运行稳定、响应及时、操作便捷，能够可靠实现工件从A点到B点的精准搬运，可投入实际工业应用。同时，为后续系统的维护与优化提供了详细的测试数据与参考依据，可根据实际应用场景的变化，进一步调整参数、优化程序，提升系统的适用性与稳定性。
