EtherCAT 从站通信延迟优化：从 2 个周期降低到 1 个周期的时序分析与实践

在 EtherCAT 系统里，我们经常会关注：

• 总线周期是多少；
• PDO 有多大；
• 主站实时性怎么样；
• DC 同步精度能做到多少。

但在实际做运动控制时，还有一个非常关键、却很容易被忽略的问题：

主站这一周期下发的数据，到底要过多久才能经过从站应用层处理，再反馈回主站？

这次项目中遇到的问题就是：

EtherCAT 周期 = T

主站第 N 周期下发命令
        ↓
从站处理
        ↓
主站直到 N+2 周期
才能看到对应反馈

也就是说，端到端存在：

2T

的周期级延迟。

进一步测试发现：

SM 模式：2 个周期

DC 模式：2 个周期

说明问题并不在 EtherCAT DC 本身，而在从站内部的 PDO 数据处理链路。

最终通过重新拆分从站应用层的数据处理流程，将通信延迟从：

2T

降低到了：

1T

这篇文章记录整个测试、分析和优化过程。

---

1. 先定义一下这里说的“通信延迟”

这里说的通信延迟，并不是：

EtherCAT Frame
从主站网口发出去
        ↓
到达从站 PHY

这种纯粹的物理层或链路层传播延迟。

真正关心的是：

主站某一周期发送一个新的控制量，从站接收到并经过应用逻辑处理以后，再把对应结果反馈回来，主站需要等待几个控制周期。

也就是：

Master
  │
  │ RxPDO
  ▼
ESC
  │
  ▼
Application
  │
  ▼
Control / FOC
  │
  ▼
Application
  │
  ▼
ESC
  │
  │ TxPDO
  ▼
Master

这是一个真正的：

端到端控制链路延迟。

对于 1 kHz 控制系统：

1 Cycle = 1 ms

那么：

2 Cycle = 2 ms

和：

1 Cycle = 1 ms

的差别其实已经非常明显。

对于机器人运动控制来说，这种周期级延迟甚至比几十微秒的总线传输时间更加值得关注。

---

2. 如何测量这种延迟？

为了避免凭感觉判断，我在 PDO 中专门增加了一个：

frameNum

用于做周期延迟测试。

主站每发送一帧：

frameNum++;

然后通过 RxPDO 下发给从站。

从站收到后，在 FOC 相关处理路径中将它保存下来：

RxPDO frameNum
       ↓
tempFrameNum

之后再把：

tempFrameNum

写入 TxPDO 返回给主站。

整个测试链路：

Master
  │
  │ frameNum = N
  ▼
RxPDO
  │
  ▼
Slave
  │
  │ tempFrameNum = N
  ▼
TxPDO
  │
  ▼
Master

如果在同一个 EtherCAT 报文周期中看到：

Master Send：N
Slave Return：N - 1

说明：

延迟 = 1 Cycle

如果看到：

Master Send：N
Slave Return：N - 2

则说明：

延迟 = 2 Cycle

这种办法非常简单，但很实用。

它的好处是：

不依赖 CPU 时间戳，也不依赖主从两边时钟同步，直接通过数据本身判断跨了多少个控制周期。

---

3. 优化前：SM 模式存在 2 个周期延迟

首先测试 SM 同步模式。

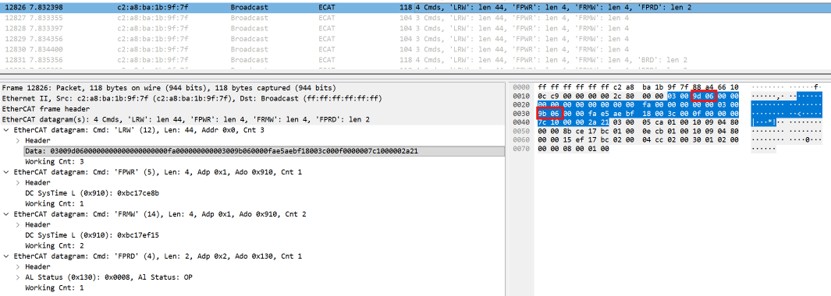

Wireshark 抓包看到：

主站发送：

frameNum = 0x2609

而同一时刻从站反馈：

frameNum = 0x2607

两者相差：

0x2609 - 0x2607 = 2

因此：

SM 模式延迟 = 2 Cycle

如果控制周期为 1 ms：

2 Cycle ≈ 2 ms

当然，这里的“2 ms”是周期意义上的延迟，不等同于每一次都恰好固定为物理时间 2.000 ms。

更准确地说：

当前反馈数据落后于当前控制命令两个 EtherCAT 周期。

---

4. DC 模式同样存在 2 个周期延迟

接下来切换到 EtherCAT DC 模式。

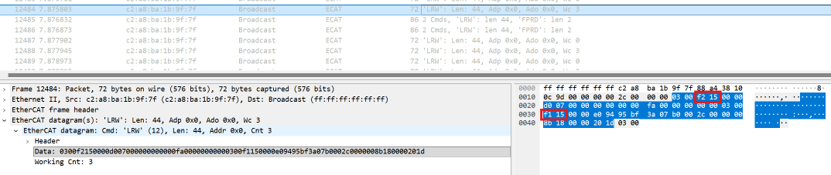

抓包结果：

Master Send：

frameNum = 0x069D

从站返回：

frameNum = 0x069B

仍然相差：

2

因此：

DC 模式延迟 = 2 Cycle

到这里实际上可以排除一个很容易出现的误区：

开启 DC 并不会自动降低 PDO 端到端延迟。

DC 主要解决的是：

时钟同步
SYNC0 / SYNC1 相位同步
多轴执行时刻同步

而这里的问题是：

PDO 数据什么时候被应用层读取

控制算法什么时候使用它

新的反馈什么时候重新写进 ESC

这是另一条链路。

所以：

SM → 2T
DC → 2T

反而说明应该把排查重点放到：

Slave Application Data Path

上。

---

5. 优化目标

目标很明确：

优化前：

Master Send N
      ↓
Slave
      ↓
Master Receive N-2

希望变成：

优化后：

Master Send N
      ↓
Slave
      ↓
Master Receive N-1

即：

2 Cycle
   ↓
1 Cycle

同时要求：

SM 模式有效

DC 模式同样有效

这意味着不能只针对某一种同步模式“打补丁”，而要真正梳理从站内部 PDO 的数据路径。

---

6. 从站内部真正参与通信的三个关键函数

继续分析 SSC 应用层代码以后，发现这个延迟主要和三个函数有关。

---

6.1 APPL_OutputMapping()

void APPL_OutputMapping(UINT16 *pData)

它负责：

ESC Process RAM
        ↓
RxPDO
        ↓
Outputt

也就是说：

把主站写入 ESC 的 Output Process Data，搬到 MCU 应用层变量中。

可以理解成：

EtherCAT 世界
     ↓
Application 世界

之间的入口。

---

6.2 MotorDriver()

原来的：

MotorDriver();

其实同时做了两类完全不同的事情。

第一类：

Outputt
   ↓
FOC 控制参数

也就是消费主站命令。

第二类：

FOC 实时状态
    ↓
Inputt

也就是生成即将返回给主站的反馈数据。

因此原函数实际上把：

EtherCAT RxPDO → Control

和：

Control → EtherCAT TxPDO

两个方向的数据处理混在了一起。

---

6.3 APPL_InputMapping()

void APPL_InputMapping(UINT16 *pData)

负责：

Inputt
   ↓
TxPDO
   ↓
ESC Process RAM

最终主站下一次进行 EtherCAT 数据交换时，就能拿到这份数据。

所以完整链路其实是：

Master RxPDO
      ↓
ESC RAM
      ↓
APPL_OutputMapping()
      ↓
Outputt
      ↓
MotorDriver()
      ↓
FOC
      ↓
Inputt
      ↓
APPL_InputMapping()
      ↓
ESC RAM
      ↓
Master TxPDO

一旦把这条链路画出来，问题就开始变得清晰了。

---

7. SM 模式下的数据处理时序

先看 SM 模式。

原来的执行顺序可以简化为：

PDI IRQ
   │
   ▼
APPL_OutputMapping()
   │
   ▼
MotorDriver()
   │
   ▼
APPL_InputMapping()

也就是：

ESC RxPDO
   ↓
OutputMapping
   ↓
Application
   ↓
InputMapping
   ↓
ESC TxPDO

乍一看，这个顺序似乎完全合理。

甚至很容易产生一种直觉：

既然三个函数都在一次 PDI 中断里执行，那么主站刚写进来的数据应该可以立刻处理，再马上反馈回去。

但真正的问题在于：

MotorDriver()

中的反馈数据并不只是由本次：

Outputt

简单计算得到。

其中很多反馈量来自：

FOC 周期
实时状态
传感器结果
控制器输出

也就是说：

收到 RxPDO

和：

对应控制结果真正产生

在时间上并不是完全同一个事件。

---

8. DC 模式下的数据路径更容易暴露这个问题

DC 模式的执行逻辑和 SM 不完全一样。

原工程中：

PDI IRQ
   ↓
APPL_OutputMapping()

而：

SYNC0 IRQ
   ↓
MotorDriver()
   ↓
APPL_InputMapping()

也就是说：

EtherCAT 数据到达
       ↓
PDI IRQ
       ↓
OutputMapping
       │
       │ 等待 SYNC0
       ▼
SYNC0 IRQ
       ↓
Application
       ↓
InputMapping

这里已经能够非常明显地看到：

数据搬运和控制任务之间存在明确的时间边界。

而且 TxPDO 什么时候写回 ESC，很大程度上取决于：

APPL_InputMapping()

到底是在什么时刻执行。

---

9. 问题的本质：不是 EtherCAT 慢，而是“数据更新晚了一拍”

这是整个问题里最重要的一点。

抓包看到：

N
↓
N - 2

第一反应很容易是：

是不是 EtherCAT 带宽不够？

是不是主站 1 kHz 太快？

是不是 DC 有额外延迟？

是不是 ESC 三缓冲导致的？

但沿着数据路径分析以后发现：

真正导致额外一个周期的，并不是帧在网线上多跑了一圈，而是 TxPDO 使用的数据在从站应用层晚更新了一个周期。

也就是说：

Physical Communication Latency

和：

Application Data Age

必须区分开来。

主站收到一帧 EtherCAT 报文，只能说明：

报文到了

但不代表里面的数据一定是：

当前周期刚刚计算出来的最新值

它可能已经是：

N - 1

N - 2

甚至更早的状态。

这就是很多实时通信系统里真正需要关注的：

Data Freshness，数据新鲜度。

---

10. 原来的函数设计存在什么问题？

原来：

MotorDriver();

同时负责：

方向 A：

EtherCAT → FOC

和：

方向 B：

FOC → EtherCAT

从软件结构上看：

                 RASA_motordriver_ETG
                         │
                ┌────────┴────────┐
                ▼                 ▼
       Update Control         Update Feedback
        Parameters               Data

这两个动作其实具有完全不同的时间语义。

比如：

EtherCAT → FOC

希望尽可能靠近：

APPL_OutputMapping()

因为刚收到主站的新命令，应该尽快让控制算法看到。

而：

FOC → EtherCAT

希望尽可能靠近：

APPL_InputMapping()

因为在真正把 TxPDO 提交给 ESC 之前，希望采集最新的控制状态。

这两个方向被放进同一个函数以后，就失去了分别调整执行位置的能力。

---

11. 优化方案：把双向数据更新彻底拆开

因此最终做的关键修改其实非常简单。

原来的：

MotorDriver();

拆成两个函数：

updateEcatOutputData();

updateEcatInputData();

两者职责完全不同。

---

11.1 updateEcatOutputData()

负责：

Outputt
   ↓
FOC / Control Parameters

也就是：

把主站最新下发的 EtherCAT 命令同步到控制算法使用的数据区。

可以理解成：

EtherCAT → Control

---

11.2 updateEcatInputData()

负责：

FOC / System State
       ↓
Inputt

即：

在准备上传 TxPDO 之前，把控制系统最新状态刷新到 EtherCAT Input 数据区。

可以理解成：

Control → EtherCAT

---

12. 拆函数的真正意义不是“代码更漂亮”

如果只是从软件工程角度看，这次修改好像只是：

一个大函数
    ↓
两个小函数

似乎只是一次普通重构。

实际上并不是。

真正的价值是：

拆开以后，可以分别决定 Rx 数据什么时候进入控制算法，以及最新控制状态什么时候进入 TxPDO。

也就是从：

Function Coupling

变成了：

Timing Control

这类实时系统中的函数拆分，很多时候并不是为了：

代码复用

而是为了：

精确控制代码运行时刻

这一点在 EtherCAT、FOC、实时中断系统里非常重要。

---

13. SM 模式优化后的处理链路

优化以后，SM 模式的数据路径变得更加明确。

核心思想：

收到主站命令
      ↓
立即更新控制参数

准备返回 TxPDO
      ↓
尽可能更新最新反馈

可以理解为：

PDI IRQ
   │
   ▼
APPL_OutputMapping()
   │
   ▼
updateEcatOutputData()
   │
   │
   │ 控制系统运行
   │
   ▼
updateEcatInputData()
   │
   ▼
APPL_InputMapping()

这样：

Output Path

和：

Input Path

在代码结构上已经完全解耦。

主站新命令一旦通过：

APPL_OutputMapping()

进入 Outputt，马上就可以：

updateEcatOutputData()

让控制算法看到。

而在 TxPDO 真正写入 ESC 之前：

updateEcatInputData()

会尽量刷新最新的控制反馈。

---

14. DC 模式优化后的处理链路

DC 模式下同样按照这一思路处理。

PDI 中断：

PDI IRQ
   │
   ▼
APPL_OutputMapping()
   │
   ▼
updateEcatOutputData()

也就是：

EtherCAT RxPDO 到达
        ↓
立即更新控制参数

SYNC0 到来以后：

SYNC0
   │
   ▼
Control / FOC
   │
   ▼
updateEcatInputData()
   │
   ▼
APPL_InputMapping()

这样做以后：

RxPDO

和：

TxPDO

各自都尽可能靠近真正需要它的时间点。

整个数据链路变成：

               Master
                 │
                 │ RxPDO
                 ▼
               ESC RAM
                 │
                 ▼
       APPL_OutputMapping
                 │
                 ▼
      updateEcatOutputData
                 │
                 ▼
                FOC
                 │
                 ▼
       updateEcatInputData
                 │
                 ▼
        APPL_InputMapping
                 │
                 ▼
               ESC RAM
                 │
                 │ TxPDO
                 ▼
               Master

相比原来：

Output + Input
全部绑在 RASA_motordriver_ETG

现在数据流更加清晰。

---

15. 从实时系统角度看，这实际上是在缩短“数据年龄”

可以引入一个很有用的概念：

Age of Data

假设主站在：

t0

下发命令：

Command[N]

如果从站到：

t0 + 1T

才真正让控制算法使用它，那么这份数据在进入控制算法时已经：

1T old

同理。

如果控制系统最新状态已经产生，但：

Inputt

直到下一周期才更新，那么主站最终拿到的状态同样是：

stale data

所以这次优化的本质可以概括为：

减少额外 Buffer / Stage
        ↓
缩短 Data Age
        ↓
降低 End-to-End Latency

这和单纯提高：

EtherCAT Bus Rate

不是同一类优化。

---

16. 为什么没有办法做到真正的“0 周期延迟”？

优化完成后：

Master Send N

Master Receive N - 1

也就是：

1 Cycle Latency

有人可能会继续问：

为什么不能这一帧发送 N，这一帧同时收到 N？

对于周期性交换的主从闭环系统来说，这通常并不现实。

因为必须经过：

Master Send N
       ↓
Slave Receive N
       ↓
Slave Application Process
       ↓
Generate Feedback N
       ↓
Master Next Exchange
       ↓
Receive Feedback N

至少要经历：

一个 causality boundary

也就是说：

结果必须在原因发生之后产生。

所以在这种软件架构下：

1 Cycle

已经非常接近合理的最小周期级端到端延迟。

当然，EtherCAT 的 ESC 可以实现非常低的 on-the-fly forwarding latency，但那是：

Frame Forwarding

层面的能力。

和：

Master Command
→ Slave Application
→ FOC
→ Feedback
→ Master

这一整套闭环应用延迟完全不是一回事。

---

17. SM 模式优化后测试结果

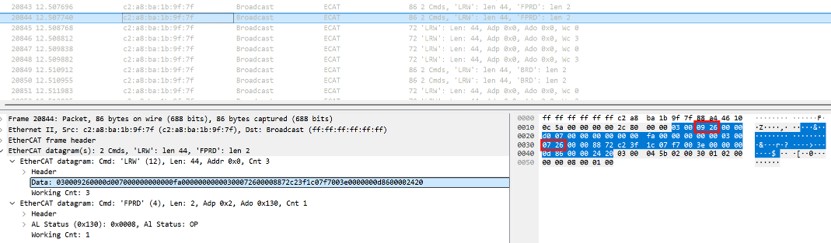

优化完成后重新抓包。

主站当前下发：

frameNum = 0x15F2

主站收到的从站反馈：

frameNum = 0x15F1

两者相差：

1

因此：

SM Mode

2 Cycle
   ↓
1 Cycle

达到了优化目标。

---

18. DC 模式优化后测试结果

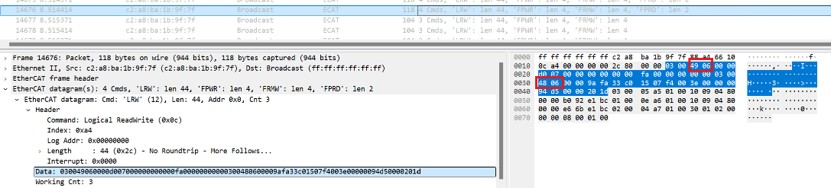

再测试 DC 模式。

主站发送：

frameNum = 0x0649

从站返回：

frameNum = 0x0648

同样相差：

1

因此：

DC Mode

2 Cycle
   ↓
1 Cycle

同样符合预期。

最终：

                优化前      优化后

SM Mode           2T          1T

DC Mode           2T          1T

证明这次优化解决的是：

Slave Application Data Path

而不是某一种同步模式下的特殊问题。

---

19. 为什么这个结果比单纯“减少 1 ms”更重要？

假设控制周期：

T = 1 ms

表面看：

2 ms
 ↓
1 ms

好像只是减少了：

1 ms

但在闭环控制系统中，这个 1 ms 会进入整个控制链。

例如：

Robot Controller
       ↓
EtherCAT
       ↓
Joint Controller
       ↓
Motor
       ↓
Sensor
       ↓
EtherCAT
       ↓
Robot Controller

通信延迟本质上相当于控制环路中的：

Transport Delay

而纯延迟会直接带来：

Phase Lag

对于频率为：

f

的信号，时间延迟：

Td

对应的相位滞后近似为：

φ = -2πfTd

换成角度：

φ = -360° × f × Td

例如：

f = 50 Hz

如果：

Td = 2 ms

相位滞后约：

-36°

而如果：

Td = 1 ms

则约为：

-18°

所以：

在高动态控制系统里，一个 EtherCAT 周期的延迟并不是一个可以随便忽略的小量。

尤其随着整机控制带宽提高，这种影响会越来越明显。

---

20. 通信周期高，不等于系统延迟低

这次优化也让我重新认识了一个问题。

很多人评价一套实时通信方案，会首先看：

1 kHz

2 kHz

4 kHz

好像通信频率越高：

Latency

就一定越低。

其实并不完全成立。

比如两个系统：

System A：

2 kHz EtherCAT
2 Cycle Application Delay

那么周期：

T = 0.5 ms

应用延迟：

1 ms

另一个：

System B：

1 kHz EtherCAT
1 Cycle Application Delay

周期：

T = 1 ms

应用延迟同样：

1 ms

所以真正应该关注的是：

Control Frequency

+

Cycle Jitter

+

End-to-End Latency

+

Data Age

而不是只看：

Cycle Rate

---

21. 从这次问题可以抽象出一个通用排查方法

以后再遇到：

实时通信延迟过大

我会优先画一张：

Data Flow Diagram

把数据真正经过的每个阶段全部列出来。

例如：

Master App
    ↓
Master PDO
    ↓
EtherCAT Frame
    ↓
Slave ESC
    ↓
Output Mapping
    ↓
Application Buffer
    ↓
Control Task
    ↓
Feedback Buffer
    ↓
Input Mapping
    ↓
Slave ESC
    ↓
EtherCAT Frame
    ↓
Master PDO
    ↓
Master App

然后对每一个边界问：

这里有没有跨周期？

这里有没有旧缓存？

这里的数据什么时候刷新？

这里消费的是当前值还是上一周期值？

这里会不会等待另一个中断？

这里是不是存在 double / triple buffer？

这里生产者和消费者是否处于不同执行上下文？

这样通常比直接：

抓 Wireshark
    ↓
看到慢
    ↓
怀疑 EtherCAT

有效得多。

---

22. 一个非常重要的原则：不要只测“通信”，要测“数据链路”

Wireshark 能够告诉我们：

Frame
什么时候出去

什么时候回来

但是它看不到从站 MCU 内部：

OutputMapping

Application

FOC

InputMapping

到底经历了什么。

所以真正完整的实时通信延迟测试最好分层。

---

Level 1：Network Latency

测：

EtherCAT Frame

关注：

报文周期
WKC
Frame Lost
传播时间

---

Level 2：PDO Latency

加入：

frameNum

关注：

Master Send N

Slave Return N-k

从而测出：

k Cycle Latency

---

Level 3：Application Latency

用 GPIO 或硬件时间戳测：

RxPDO 到达
   ↓
控制任务开始

以及：

控制任务完成
   ↓
TxPDO 生效

---

Level 4：Control End-to-End Latency

最终测：

Master Command
       ↓
Motor Torque / Position Response
       ↓
Master Feedback

这才是整个机器人系统真正关心的延迟。

---

23. 如果继续优化，还可以做什么？

这次已经从：

2T

降低到：

1T

继续往下优化，就不应该只盯着 PDO Mapping。

还可以进一步测量整个周期内部的时间预算。

例如：

            1 ms Cycle
┌──────────────────────────────────────────────┐
│                                              │
│ Linux Wakeup                                 │
│     ↓                                        │
│ EtherCAT Receive                             │
│     ↓                                        │
│ Master Control Algorithm                     │
│     ↓                                        │
│ EtherCAT Send                                │
│     ↓                                        │
│ Slave PDI IRQ                                │
│     ↓                                        │
│ Output Mapping                               │
│     ↓                                        │
│ Control / FOC                                │
│     ↓                                        │
│ Input Mapping                                │
│                                              │
└──────────────────────────────────────────────┘

可以分别记录：

T_master_jitter

T_frame

T_pdi

T_mapping

T_control

T_feedback

最终建立：

Latency Budget

这样后续再优化时，就可以知道：

时间到底花在哪里，而不是盲目把所有代码都继续“加速”。

---

24. 这次优化给我的几个启发

24.1 延迟问题首先看数据路径，不要首先看总线

EtherCAT 本身可能很快。

真正慢的可能是：

Buffer
Task
ISR
Mapping
Control Loop

因此：

Communication Problem

并不一定发生在：

Communication Bus

上。

---

24.2 “函数在哪运行”往往比“函数运行多久”更重要

这次：

MotorDriver()

本身并不一定耗时很多。

真正的问题是：

它什么时候运行

以及：

它里面的不同数据处理为什么必须绑在同一时刻运行

在实时系统中，经常存在：

Execution Time：20 us

并不危险。

但：

Execution Phase：晚 1 个周期

却可能直接产生：

1 ms latency

所以性能优化不能只看：

CPU Cost

还要看：

Scheduling Phase

---

24.3 实时系统中的函数拆分，本质上经常是时序拆分

普通应用开发里，把函数拆开可能主要为了：

可读性

单一职责

代码复用

而实时控制系统中，还有一个更重要的原因：

让不同逻辑能够在不同时间点执行

这次：

updateEcatOutputData()

和：

updateEcatInputData()

拆开以后，真正得到的是：

Timing Freedom

而不只是：

Cleaner Code

---

24.4 frame counter 是非常实用的实时通信诊断手段

这次只加了一个：

frameNum

就很直观地发现了：

N → N-2

而优化以后：

N → N-1

除了通信延迟之外，这种序号机制还可以继续用于检测：

丢帧

重复帧

乱序

周期跳变

数据停滞

从站处理卡顿

例如：

if (frame_num != last_frame_num + 1)
{
    communication_error++;
}

所以在设计实时通信协议时，我现在比较倾向于专门保留：

Sequence Counter

哪怕只占：

16 bit

通常都非常值得。

---

25. 总结

这次问题最开始看到的现象很简单：

Master Send N
        ↓
Slave Return N-2

无论：

SM Mode

还是：

DC Mode

都存在两个周期的端到端延迟。

最终沿着数据路径分析：

ESC RxPDO
   ↓
APPL_OutputMapping
   ↓
MotorDriver
   ↓
FOC
   ↓
MotorDriver
   ↓
APPL_InputMapping
   ↓
ESC TxPDO

发现问题并不在 EtherCAT 总线本身，而在从站应用层的数据更新时序。

最终将：

MotorDriver();

拆分为：

updateEcatOutputData();

updateEcatInputData();

分别负责：

EtherCAT → Control

和：

Control → EtherCAT

再根据 SM / DC 的实际执行时序重新安排调用位置。

优化完成以后：

           Before      After

SM          2T           1T

DC          2T           1T

如果控制周期为：

T = 1 ms

就相当于端到端数据链路减少了约：

1 个控制周期

这次优化让我印象比较深的一点是：

实时通信系统里的“延迟”，很多时候并不是数据在线缆上传输了多久，而是数据在软件系统中等了多久。

真正想降低端到端延迟，不能只研究 EtherCAT 带宽、周期和 PHY，还要继续往从站内部看：

什么时候收到数据？

什么时候把数据交给控制算法？

什么时候产生新的反馈？

什么时候写回 Process RAM？

主站下一次拿到的到底是哪一周期的数据？

把这些问题回答清楚以后，很多看起来像“通信性能”的问题，最后其实都是一个：

数据流与执行时序设计问题。
