第一次接触四足机器人步态时，我最困惑的并不是“让四条腿动起来”，而是怎样判断一套关节命令真的形成了对角支撑：左前腿抬起时，究竟是哪两条腿在承受机身；足端反力是否与相位切换一致；机身又会不会在接触切换时持续下沉。为了把这些问题放在同一个模型里观察，我检索了“Modelica 四足机器人 trot 足地接触”等关键词，在 MoHub 的案例页发现了 QuadrupedRobot，完整地址在这里：https://mohub.net/model/26065/summary。

这个案例没有一开始就堆叠复杂控制算法，而是把自由机身、四条两自由度机械腿、足地接触和对角小跑发生器放进一个可追踪的数据链路中。下面按实际模型文件和保留的仿真结果记录，梳理一次从加载到看结果的过程。

先把问题缩小：这个模型验证什么

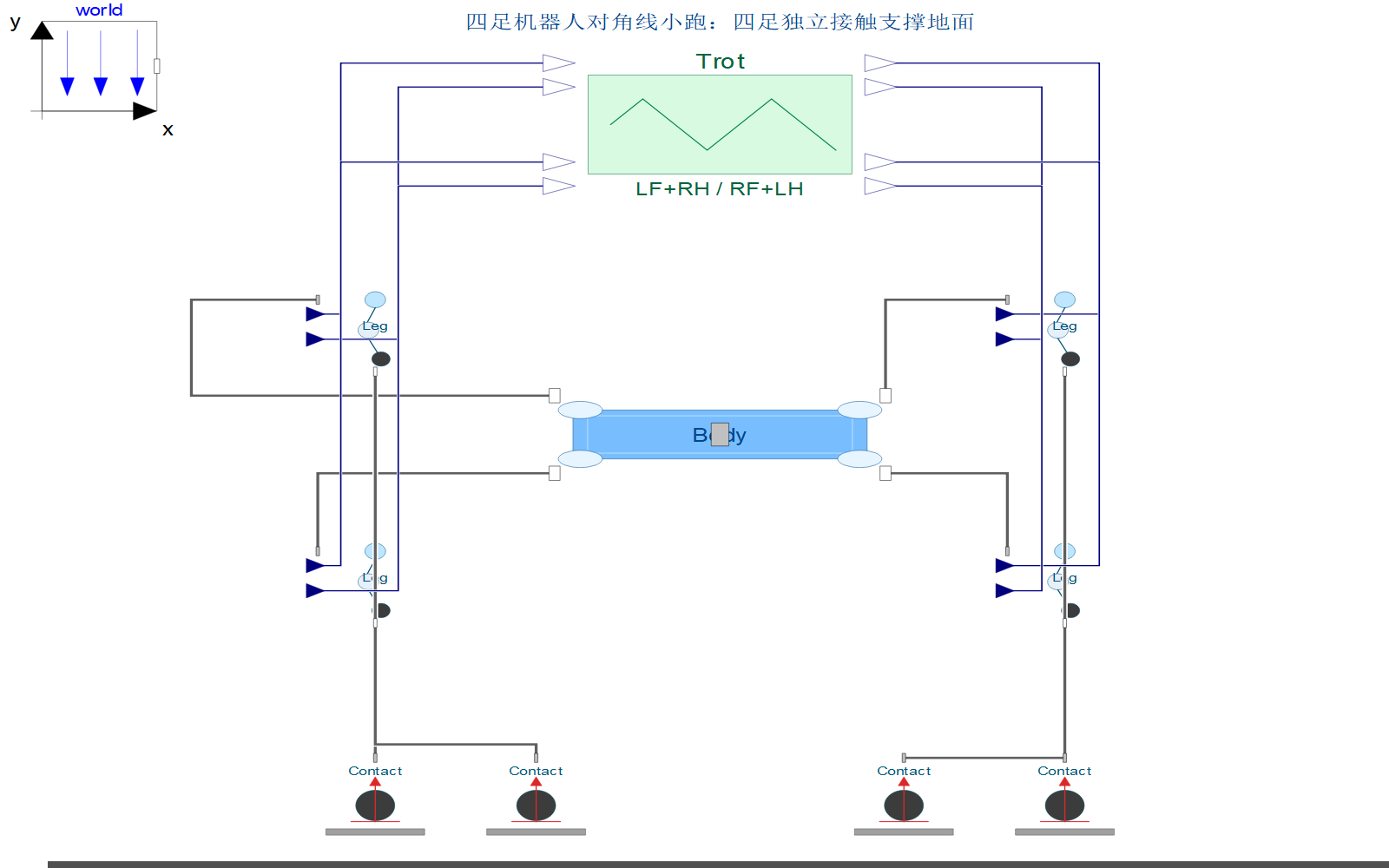

顶层入口是 QuadrupedRobot.Examples.QuadrupedTrotDemo。模型的目标是在重力沿 -z 方向的水平地面上，按对角线小跑方式驱动四条腿：左前 LF 与右后 RH 同相，右前 RF 与左后 LH 同相，两组相差 180°。输入是步态周期、名义步长、抬腿高度、机身和腿部几何/质量参数，以及接触刚度、阻尼和摩擦参数；输出可以从机身位置、关节命令和四个足端法向力中读取。

从适用范围看，它适合做步态相位、足地接触和机身响应之间的联合验证。例如，学习 MultiBody 建模时可以据此理解自由刚体、转动副和世界坐标系的连接方式；做步态原型时可以先扫查 gaitPeriod、stepLength、liftHeight 对支撑切换的影响；做接触参数敏感性分析时，可以观察接触刚度、阻尼与摩擦系数如何改变法向力波形。它不适合直接证明实机的能耗、复杂地形通过性、结构强度或闭环抗扰稳定性，因为模型采用开环关节位置命令、水平地面和简化接触力。

如何运行并查看同一组量

运行时先加载案例根目录的 package.mo，再打开顶层模型 QuadrupedRobot.Examples.QuadrupedTrotDemo。模型依赖 Modelica 多体动力学组件；顶层 experiment 标注给出了 0—60 s 的仿真区间、0.01 s 输出间隔和 1e-5 容差，实验设置记录中的求解算法为 Dassl。按这个设置运行后，60 s 对应 6001 个输出时刻。

我建议不要一开始就把所有变量都摊开。第一组先看 robotBody.body.r_0[1] 与 robotBody.body.r_0[3]，分别对应机身 x 向位置和 z 向位置；第二组看 controller.hipLF、controller.hipRF、controller.kneeLF、controller.kneeRF；第三组看 contactLF.normalForce、contactRF.normalForce、contactLH.normalForce、contactRH.normalForce。这样能沿着“命令—接触—机身响应”的顺序判断，而不是只凭动画印象判断步态。

对角小跑命令是怎样生成的

控制器 TrotGaitController 的核心不是优化器，而是两组相差 π 的周期相位：thetaA = 2πt / gaitPeriod，thetaB = thetaA + π。

对 A 组，LF 与 RH 共用髋、膝命令；对 B 组，RF 与 LH 共用另一组命令。髋关节命令围绕 hipNeutral 做正弦摆动，摆幅由 stepLength/(2*thighLength) 决定。膝关节则把正弦信号拆成两个半波：正半波作为摆动相抬腿量，负半波作为支撑相的小幅伸展量。因此，抬腿高度通过 liftHeight/shankLength 进入膝关节摆动幅值，而不是直接指定足端轨迹。

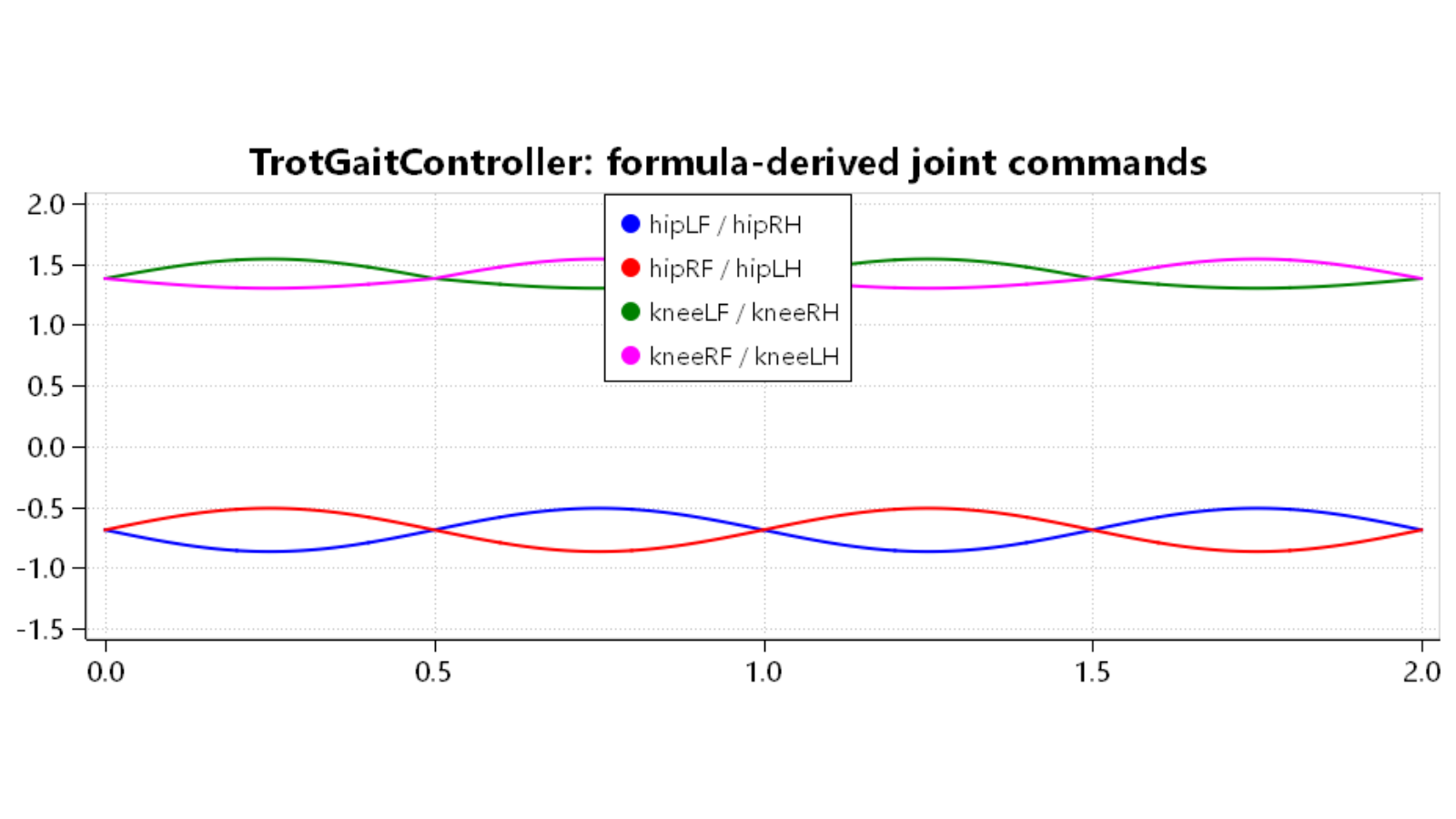

按默认参数，gaitPeriod=1.0 s、stepLength=0.10 m、liftHeight=0.045 m、thighLength=shankLength=0.28 m。因此髋关节摆幅为约 0.1786 rad，膝关节摆动相附加幅值约 0.1607 rad。下面这张图由控制器文件中的同一公式计算，横轴为 0—2 s 时间、纵轴为关节命令角度（rad）；蓝色和红色分别是两组髋关节命令，绿色和品红色分别是两组膝关节命令。

足地作用由 FootGroundContact 完成。模型先用足端世界坐标的 z 分量计算穿透深度：只有足底低于地面时才接触。法向力是“接触刚度×穿透深度 + 接触阻尼×压入速度”的非负截断值；x、y 向摩擦力再按 -μ×normalForce×tanh(v/slipVelocity) 计算。tanh 让零速度附近的摩擦过渡平滑，避免理想库仑摩擦的突变给数值积分带来额外困难。

从结果中看到的三件事

第一，机身确实在前进，但不应把这理解为实机速度指标。保留的 60 s 仿真记录中，robotBody.body.r_0[1] 从 0 m 增加到约 3.7768 m；robotBody.body.r_0[3] 在约 0.5597—0.5735 m 之间变化，结束时约为 0.5702 m。也就是说，在这组开环命令和接触参数下，模型没有出现持续下沉或明显的竖直发散，但仍存在由落足、支撑转换引起的高度起伏。

第二，关节命令的相位关系真正传递到了支撑关系。controller.hipLF 与 controller.hipRF 的范围都约为 -0.8686—-0.5114 rad；两组膝关节命令约为 1.3000—1.5407 rad。由于两组相差半个周期，10.25 s 时 LF/RH 处于摆动抬腿侧，而 RF/LH 处于支撑侧；到 10.75 s，关系反转。这里最值得检查的不是“曲线是否漂亮”，而是命令切换后足端力是否同步切换。

第三，法向力给出了更直接的证据。10.25 s 时，contactRF.normalForce 约为 73.61 N、contactLH.normalForce 约为 31.52 N，LF 与 RH 接近离地；10.75 s 时，contactLF.normalForce 约为 73.63 N、contactRH.normalForce 约为 31.53 N，RF 与 LH 转入摆动。两次支撑腿法向力之和都约为 105 N。模型总质量由 8 kg 机身、四条腿的两段 0.36 kg 杆件和 0.08 kg 足端组成，约为 11.2 kg；支撑力总和与重力水平接近而并不恒等，这与机身竖直加速度和接触阻尼共同作用相符。

单足法向力全程峰值约为 133—151 N。这个数值可以帮助定位接触冲击较大的时段，却不能直接当作实机结构载荷：模型没有执行器动力学、柔性结构、传感器噪声和不平地形，接触刚度与阻尼也属于简化参数。若要继续扩展，我会先加入关节力矩限制和机身姿态反馈，再逐步替换为更接近目标场地的地形与接触模型。

用这个模型继续排查什么

如果只是修改一个参数，我会优先比较三个变量组而不是只看位移终值。减小 gaitPeriod 后，先检查四个 normalForce 的峰值和切换时刻是否更密集；增大 stepLength 后，检查髋关节摆幅与 x 向位移是否同步增大，以及是否引起 z 向波动放大；增大 liftHeight 后，检查摆动相膝角是否增加、足端是否减少拖地。接触刚度和阻尼则应成对调整：刚度升高会减少穿透，但也可能放大数值上的落足冲击；阻尼过小容易出现回弹，过大又会改变接触转换的瞬态。这些比较都应以同一仿真时长、同一组输出变量为前提，才不会把参数变化和观察窗口变化混在一起。

结语

这次复现让我更明确地看到，对角小跑不是“对角腿同时摆动”这么简单：需要先在命令层建立半周期错相，再通过足地接触把相位关系转换成轮换的法向支撑，最后用机身位置检查这种支撑是否带来连续前进和可控的高度变化。对于想从多体动力学视角读懂四足步态的人，这个案例提供了一个边界清晰的起点。
