在工业自动化、机器人集成以及非标产线设计中，模块化桁架（如机器人第七轴、龙门桁架机械手）是不可或缺的核心基础设施。当工程师们面对桁架底座和立柱的选材时，往往会陷入一个经典的纠结：选钢型材还是铝型材？

如果单看材料采购单价，钢型材（如碳钢方管、槽钢）确实比工业挤压铝型材便宜不少。然而，在行业深耕多年的资深集成商和终端工厂，却越来越倾向于使用单价更贵的铝型材。这种看似“违背直觉”的选择背后，究竟隐藏着怎样的工程逻辑？今天，我们就从全生命周期成本（TCO）的角度，彻底算清这笔账。

表面账本：采购单价的“视觉陷阱”

在项目的初期预算阶段，BOM（物料清单）上的材料成本是最直观的指标。

• 钢型材：原材料价格低廉，普通的碳钢方管或矩形管按吨计价，初始材料成本极具吸引力。
• 铝型材：工业铝型材按重量或米数计价，且由于需要经过挤压、表面处理等复杂工艺，其单价通常是普通钢材的数倍。

如果仅仅停留在“买材料”的思维，钢型材无疑是性价比之王。但这只是冰山一角。在非标自动化领域，材料成本往往只占设备总成本的 20%-30%，真正的成本大头隐藏在加工、装配、调试以及后续的运维中。

隐形账本：加工、装配与调试的“时间黑洞”

工厂里最贵的往往不是钢材，而是工程师和高级技工的时间。

1. 焊接变形与二次加工的痛点

钢型材桁架通常需要采用焊接工艺。焊接过程中的局部高温和冷却会产生巨大的热应力，导致结构件发生不可逆的翘曲和变形。为了保证直线导轨或齿轮齿条的安装精度，焊接后的钢底座必须进行退火去应力，并上大型龙门铣床进行二次机加工。这不仅大幅增加了外协加工成本，还拉长了交付周期。

2. 铝型材的“搭积木”哲学

相比之下，高强度工业铝型材采用的是模块化螺栓连接。通过合理的截面设计和T型槽结构，铝型材无需焊接，切割后即可通过角件和螺栓进行高精度组装。

• 装配效率：熟练的装配工使用铝型材搭建桁架的速度，通常是焊接钢结构的 2-3 倍。
• 精度保证：避免了焊接热变形，铝型材挤压成型后的直线度极高，配合精密加工的导轨安装面，能够直接满足高精度运动需求，省去了昂贵的二次机加工环节。

动态性能账本：轻量化对驱动系统的“反哺”

桁架不是静止的雕塑，而是高速运动的执行机构。在动态场景下，材料的物理特性将直接决定驱动系统的成本。

铝的密度约为 $2.7 \text{ g/cm}^3$，仅为钢（$7.85 \text{ g/cm}^3$）的 三分之一。虽然铝的弹性模量（刚度指标）也约为钢的三分之一，但通过优化截面形状、增加内部加强筋、增大截面惯性矩，铝型材完全可以达到甚至超越普通钢结构的抗弯刚度。

这种“高刚度+轻量化”的组合，为驱动系统带来了巨大的红利：

1. 降低伺服惯量匹配难度：移动部件（如滑座、溜板）越轻，折算到电机轴的负载惯量就越小，伺服系统的响应速度更快，整定时间更短。
2. 缩减电机与减速机选型：更轻的负载意味着不需要“大马拉小车”，可以选用功率更小、体积更紧凑的伺服电机和减速机，直接降低了核心零部件的采购成本。
3. 减少导轨磨损与能耗：轻量化降低了对直线导轨滑块的压迫，延长了精密零部件的使用寿命，同时降低了长期运行的电费开销。

运维与改造账本：精度保持与“二次生命”

工厂的产线从来不是一成不变的，产品迭代和产能调整要求设备具备极高的柔性。

• 防腐与维护：钢型材在潮湿或有切削液的环境中极易生锈，需要定期打磨、补漆，维护成本高昂。而铝型材表面经过阳极氧化或电泳处理，具有极强的耐腐蚀性，基本实现“免维护”。
• 产线改造的沉没成本：如果产线需要延长或改变布局，焊接死的钢结构往往只能气割报废，沦为废铁。而模块化铝型材桁架可以像乐高积木一样无损拆卸、重新组合、延长或缩短。这种极高的二次利用率，将设备的残值拉到了最高。

算总账：全生命周期成本（TCO）的终极对决

当我们把上述所有因素纳入全生命周期成本（TCO = 采购成本 + 制造装配成本 + 驱动系统成本 + 运维成本 + 改造成本 - 残值） 模型时，结论便一目了然：

在低速、重载且对精度要求不高的静态支撑场景中，钢型材依然有其用武之地；但在高速、高精度、需要频繁调试和具备柔性改造需求的自动化桁架应用中，铝型材凭借其免焊接、轻量化、易组装和可重构的特性，其综合成本远低于钢型材。单价更贵，但长期更省钱，这正是工业界用真金白银投出的选票。

行业实践：如何让模块化桁架发挥最大效能？

明白了铝型材的优势，下一步便是如何将其与精密的传动系统完美结合。在实际落地中，型材的截面设计、导轨的安装工艺以及运动控制算法的调优，直接决定了桁架的最终表现。

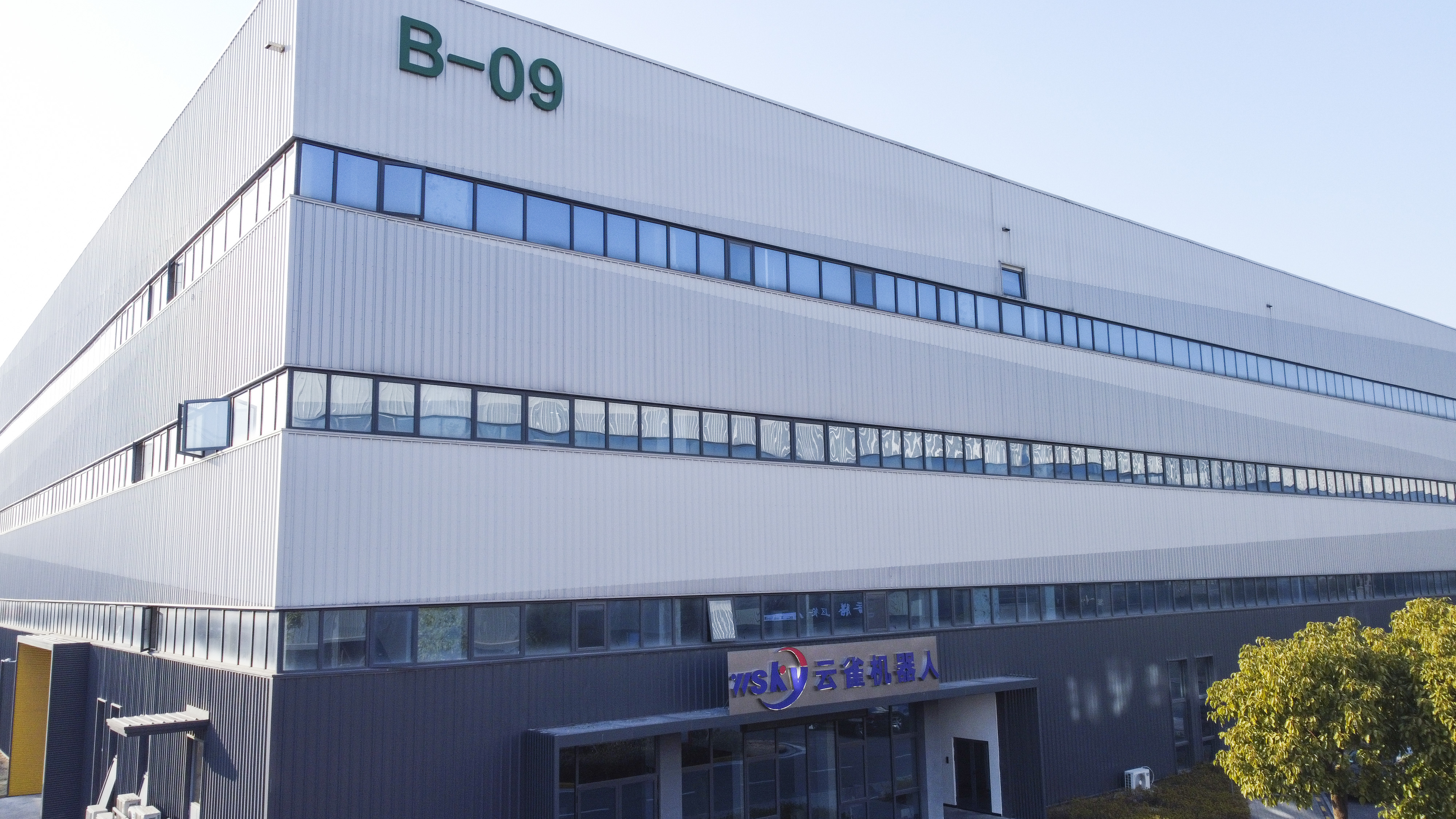

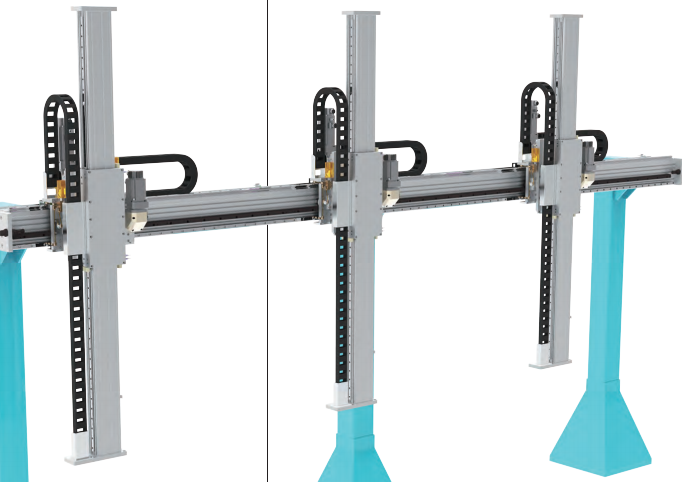

在这一领域，云雀机器人提供了极具参考价值的行业实践。针对自动化产线对第七轴和龙门桁架的严苛要求，云雀机器人深度契合了高强度挤压铝型材的物理特性，推出了一系列高刚性、轻量化的模块化直线运动平台。

云雀机器人的桁架解决方案并未停留在简单的“型材拼接”上，而是从系统工程的维度进行了深度优化：

• 定制化截面与力学仿真：结合铝型材的特性，通过有限元分析（FEA）优化底座和滑座的拓扑结构，在保证极致轻量化的同时，有效抑制高速运行时的微振动。
• 精密装配与预紧工艺：针对铝型材与直线导轨的结合，采用标准化的精密装配工艺和科学的预紧力控制，确保长行程运行下的直线度和重复定位精度。
• 即插即用的模块化生态：云雀机器人将驱动、控制与机械本体高度集成，使得现场实施人员能够大幅缩短调试周期，真正将铝型材“易装配”的优势转化为项目交付的加速度。

对于追求长期投资回报率（ROI）的现代工厂而言，选择正确的材料与可靠的系统供应商同等重要。摒弃短期的“材料单价思维”，拥抱全生命周期的“系统成本思维”，才是自动化产线实现降本增效的终极真相。
