一、实验前言

在二层交换机中，不同VLAN属于不同广播域，默认无法直接通信。想要实现跨VLAN终端互通，必须借助三层设备的路由功能。

华为三层交换机提供VLANIF（VLAN Interface，VLAN虚拟接口）技术，通过为VLAN虚拟接口配置IP地址，将其作为对应VLAN终端的默认网关，依托交换机内部三层路由机制，实现同一设备下不同VLAN的三层互通，是企业局域网核心组网的基础技术。

二、实验环境

• 仿真软件：eNSP

• 网络设备：1台华为三层交换机（S5700）

• 终端设备：3台PC主机（PC1、PC2、PC3）

• 实验目的：通过配置VLANIF三层网关，实现VLAN10与VLAN20终端互通；掌握VLANIF工作原理，理解跨VLAN通信的核心逻辑

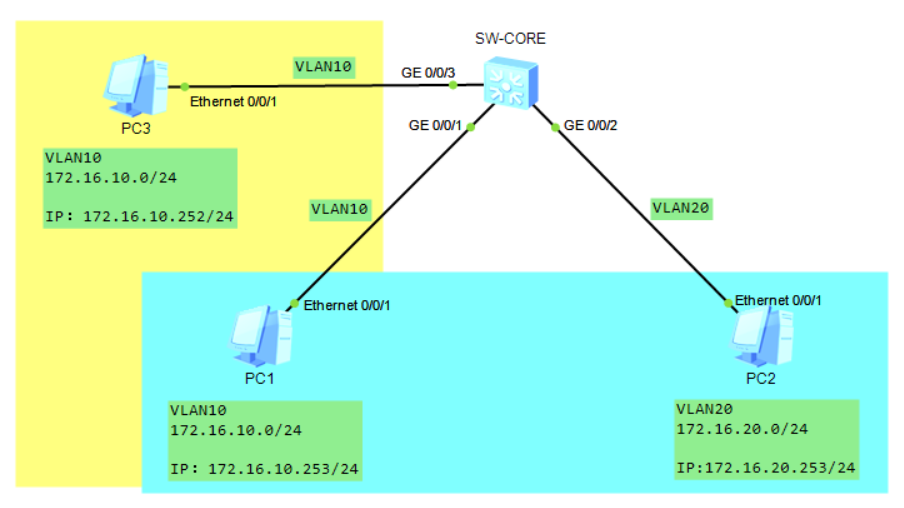

三、实验拓扑与IP规划

1. 拓扑连接

• PC1 ——> 三层交换机 G0/0/1 接口（划入 VLAN10）

• PC2 ——> 三层交换机 G0/0/2 接口（划入 VLAN20）

• PC3 ——> 三层交换机 G0/0/3 接口（划入 VLAN10）（方便模拟同vlan互通）

2. 全网IP地址规划

设备	所属VLAN	IP地址/子网掩码	默认网关
PC1	VLAN10	172.16.10.253/24	172.16.10.254（VLANIF10地址）
PC2	VLAN20	172.16.20.253/24	172.16.20.254（VLANIF20地址）
PC3	VLAN10	172.16.10.252/24	172.16.10.254（VLANIF10地址）
交换机VLANIF10	VLAN10	172.16.10.254/24	无
交换机VLANIF20	VLAN20	172.16.20.254/24	无

四、核心原理讲解

1. 二层VLAN隔离：VLAN10和VLAN20是两个独立广播域，二层环境下完全隔离，无法通信；

2. 三层VLANIF网关：VLANIF是三层虚拟接口，一个VLAN对应一个VLANIF接口，配置IP后即为该VLAN的网关；

3. 互通逻辑：PC1访问PC2时，数据包先发给网关VLANIF10，交换机通过内部路由表，将数据转发至目标网段网关VLANIF20，最终转发给PC2，完成跨VLAN三层通信。

五、详细配置步骤（带逐行注释）

所有配置基于华为三层交换机S5700，eNSP环境下逐条输入，全程附带功能解析。

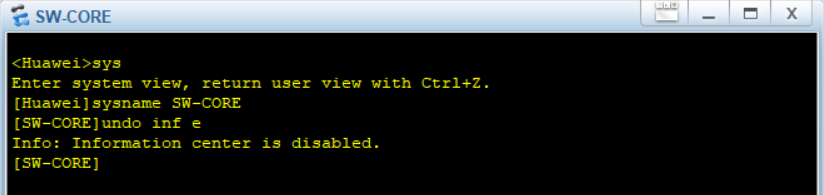

步骤1：交换机基础配置（设备命名）

# 进入用户视图 （核心配置视图，所有业务配置均在此视图下完成）
sys

# 修改交换机设备名称，方便设备区分与管理
sysname SW-CORE

步骤2：批量创建VLAN

# 批量创建VLAN10、VLAN20，无需逐个创建，简化配置
vlan batch 10 20

解析：交换机默认只有VLAN1，所有接口默认属于VLAN1，必须手动创建业务VLAN，后续接口才能划入对应VLAN。

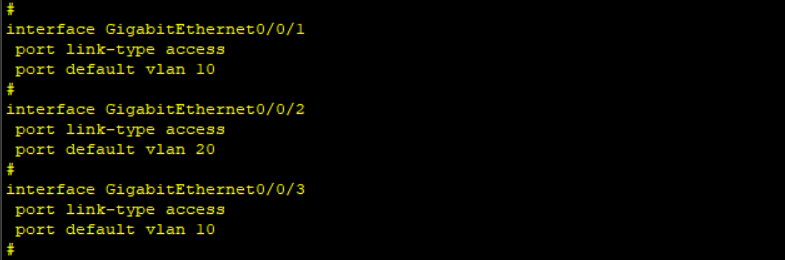

步骤3：配置物理接口（接入模式+划入对应VLAN）

交换机连接终端的接口必须配置为access接入模式，该模式仅允许单一VLAN数据通过，适配PC终端场景。

# 进入连接PC1的G0/0/1接口
interface GigabitEthernet 0/0/1
# 配置接口类型为access（接入终端模式）
port link-type access
# 将接口划入VLAN10，接口下所有终端属于VLAN10广播域
port default vlan 10
# 退出接口视图，返回系统视图
quit

# 进入连接PC2的G0/0/2接口
interface GigabitEthernet 0/0/2
# 配置接口类型为access
port link-type access
# 将接口划入VLAN20
port default vlan 20
quit

# 进入连接PC2的G0/0/3接口
interface GigabitEthernet 0/0/3
# 配置接口类型为access
port link-type access
# 将接口划入VLAN10
port default vlan 10
quit

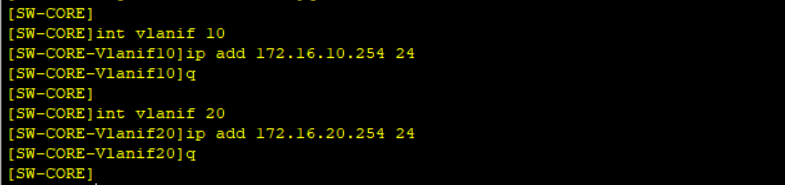

步骤4：配置三层VLANIF网关接口（核心步骤）

二层接口仅能转发数据，只有配置VLANIF虚拟三层接口并绑定IP，才能实现路由转发，这是跨VLAN互通的关键。

# 创建并进入VLANIF10虚拟接口（对应VLAN10）
interface Vlanif 10
# 配置VLAN10网段网关IP，作为该网段终端的默认网关
ip address 172.16.10.254 255.255.255.0
quit

# 创建并进入VLANIF20虚拟接口（对应VLAN20）
interface Vlanif 20
# 配置VLAN20网段网关IP
ip address 172.16.20.254 255.255.255.0
quit

关键解析：VLANIF接口状态默认开启，配置IP后接口直接Up，交换机自动生成两个直连路由网段，实现网段互通。

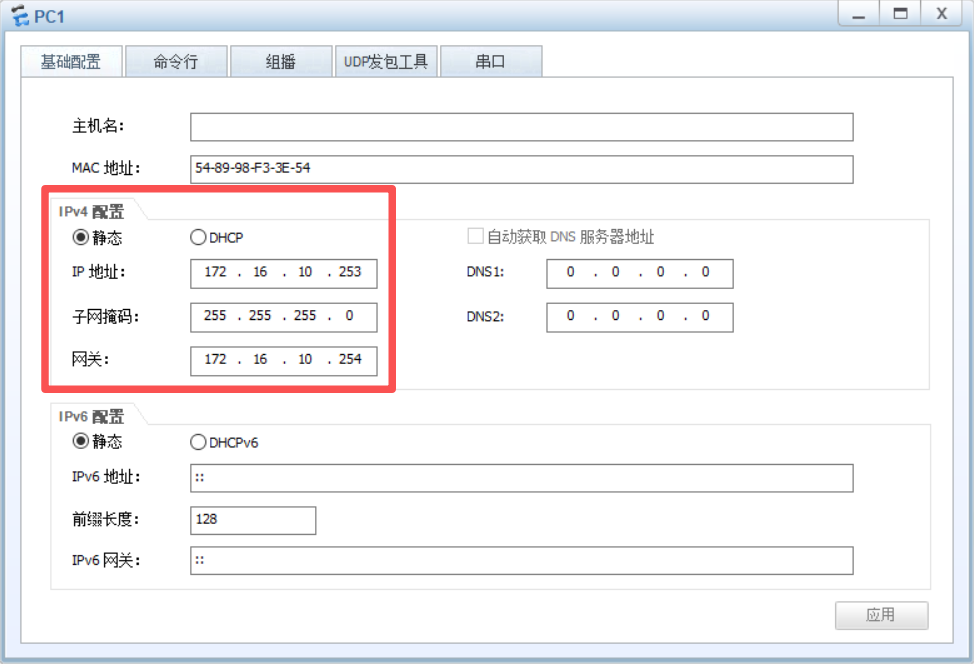

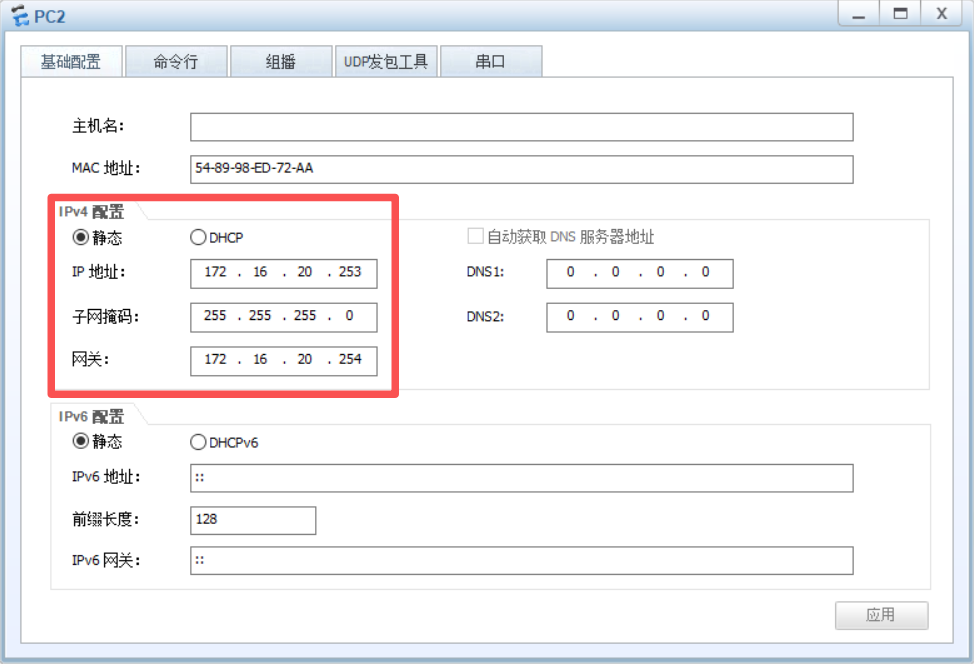

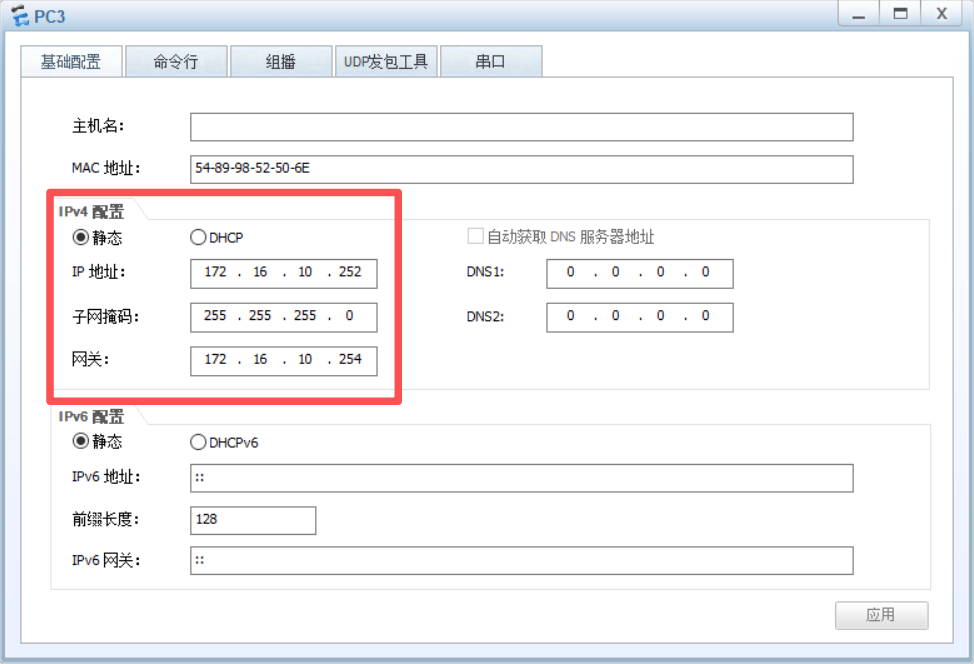

步骤5：PC终端IP与网关配置

eNSP中双击PC，进入IPv4配置界面，手动填写静态IP、子网掩码、网关：

• PC1配置：IP地址 172.18.10.253，子网掩码 255.255.255.0，网关 172.18.10.254

• PC2配置：IP地址 172.16.20.253，子网掩码 255.255.255.0，网关 172.18.20.254

• PC3配置：IP地址 172.18.10.252，子网掩码 255.255.255.0，网关 172.18.10.254

注意：终端必须配置对应VLAN的VLANIF地址作为网关，否则跨VLAN数据包无法转发。

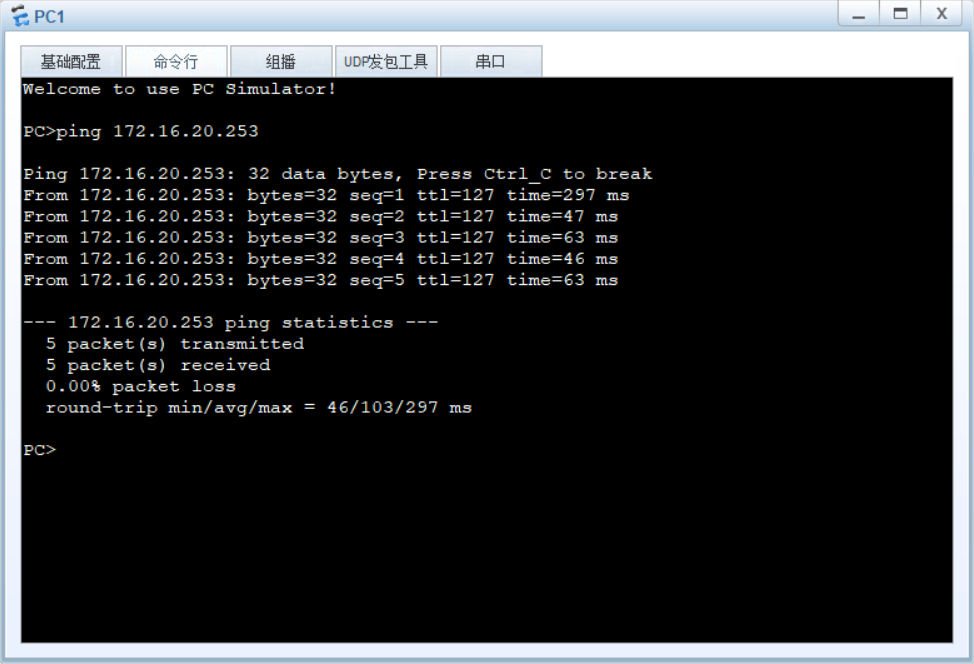

六、实验验证（互通测试）

打开PC1命令行（CMD），执行ping命令测试PC2连通性：ping 192.168.20.253

预期结果：数据包正常接收，无丢包，延迟正常，证明VLAN10与VLAN20跨VLAN互通成功。

通信流程复盘：PC1→网关VLANIF10→交换机三层路由转发→VLANIF20→PC2

七、故障复现实验（核心易错点）

1. 故障场景

删除VLANIF接口IP地址，仅配置二层VLAN，不配置三层网关。

2. 故障配置命令

interface Vlanif 10
# 删除接口IP地址
undo ip address
quit

interface Vlanif 20
undo ip address
quit

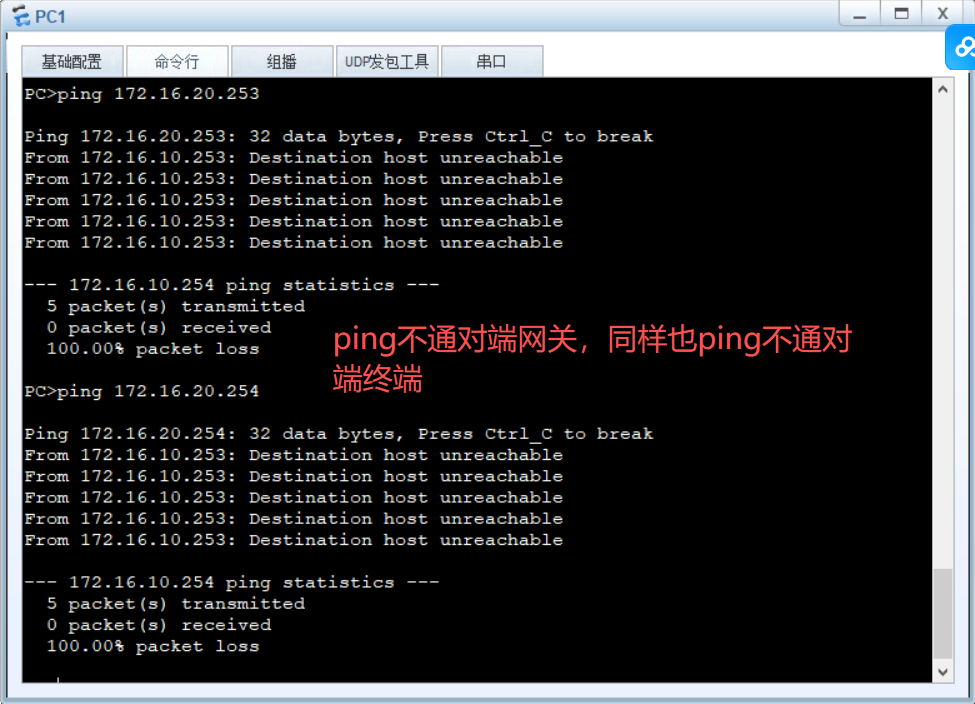

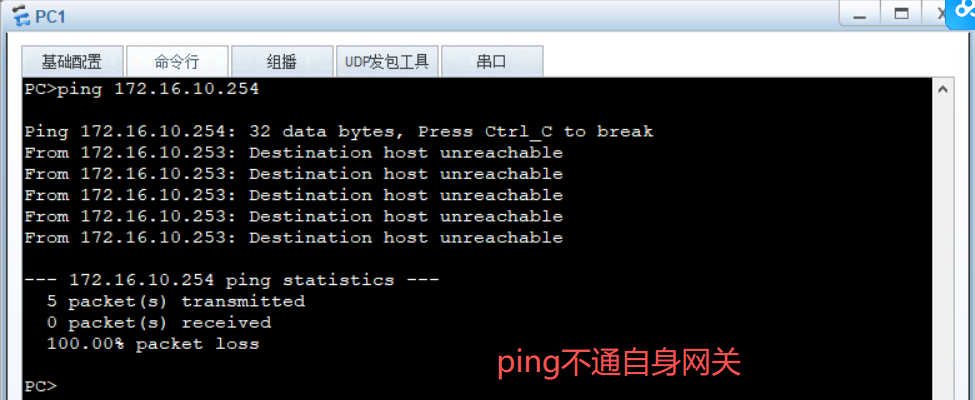

3. 故障现象

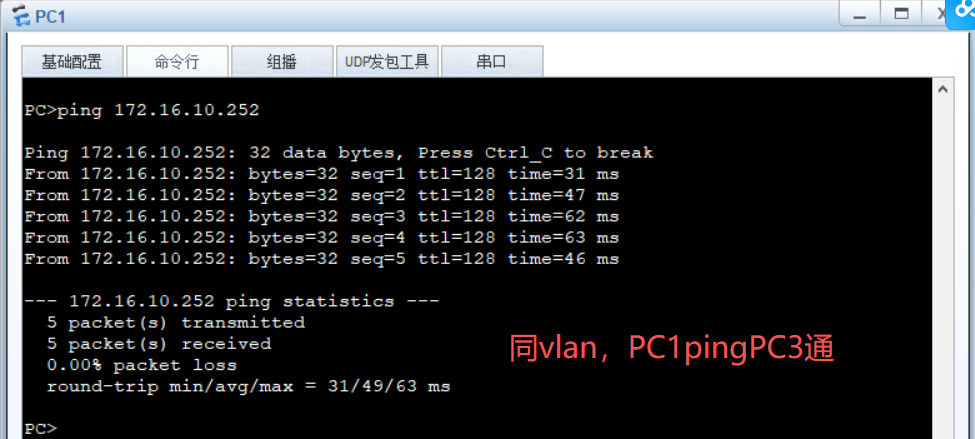

PC1、PC3同网段二层互通正常（例如PC1可以ping通同网段192.168.10.0/24其他设备），但无法ping通自身VLANIF网关、无法跨VLAN通信，访问对端VLAN终端请求超时。

4. 故障原理深度解析

1、VLANIF接口删除IP后，该接口退化为二层虚拟接口，丢失三层网关与路由转发能力，设备无法识别该网段网关地址，终端无法ping通网关；

2、交换机无VLANIF三层IP，无法生成172.16.10.0、172.16.20.0直连路由，全网无跨网段转发路由条目；

3、终端配置了跨网段网关，访问跨VLAN流量会转发至网关，但网关无三层转发能力，直接丢弃数据包，最终跨VLAN通信失败。

八、常见问题排查

问题1：配置完成后依旧无法互通

排查思路：

① 检查VLAN是否成功创建；

② 物理接口是否为access模式、是否正确划入VLAN；

③ VLANIF接口IP是否配置正确、接口是否Up；

④ 终端网关是否填写对应VLANIF地址。

问题2：同VLAN可以互通，跨VLAN不通

核心原因：VLANIF三层接口未配置IP，三层路由功能未生效，是最常见配置遗漏点。

问题3：VLANIF接口Down

原因：对应VLAN下无Up的物理接口，确保终端已开机、接口已启用、VLAN划分正确。

九、实验注意事项（必看避坑）

为帮助大家一次性跑通实验、规避90%以上配置报错与不通问题，这里整理本次VLANIF三层互通实验的专属核心注意事项，实操务必遵守：

• 1. 物理接口模式严格匹配终端场景 连接PC终端的接口必须配置为 access 模式，绝对不能使用trunk/hybrid模式。trunk接口默认不允许终端裸流量通行，会直接导致终端二层不通，后续三层网关完全无法生效。

• 2. VLANIF接口必须提前创建对应VLAN 华为交换机规则：必须先创建VLAN，才能正常启用VLANIF接口。如果未执行vlan batch创建VLAN，直接配置VLANIF和IP，接口会一直处于Down状态，路由无法生成，跨VLAN彻底不通。

• 3. 终端网关配置绝对不能出错 PC1网关必须填写VLANIF10地址、PC2网关必须填写VLANIF20地址，禁止填写同网段其他IP、禁止不填网关。跨VLAN通信依赖网关路由转发，无网关/网关错误，数据包无法出本网段。

• 4. VLANIF为三层接口，无需划分物理接口 VLANIF是虚拟三层网关接口，不需要绑定物理接口，只需保证对应VLAN下有正常Up的物理业务接口即可，这是区别于物理二层接口的核心知识点。

• 5. 仅VLANIF配置IP才可实现三层转发 单纯划分VLAN、配置接口VLAN归属，只能实现二层同VLAN互通。VLANIF无IP则无三层路由功能，这也是本次故障实验的核心原理，也是新手最容易遗漏的配置点。

• 6. eNSP设备启动与链路状态检查 实验前务必确认交换机、PC设备完全启动，链路指示灯为绿色Up状态；设备未启动、链路Down会导致VLANIF接口协议Down，配置再正确也无法通信。

• 7. 网段规划严格唯一不冲突 两个VLAN对应的网段必须为不同网段（172.16.10.0/24与172.16.20.0/24），禁止同网段划分不同VLAN，否则会出现IP冲突、路由紊乱、通信异常问题。

十、实验总结

1、不同VLAN在二层网络中天然隔离、无法直接互通，必须借助三层交换机的VLANIF网关功能实现跨VLAN三层通信，这是局域网VLAN互通的核心原理。

2、VLANIF为虚拟三层接口，专属绑定对应VLAN，是该VLAN网段所有终端的三层网关，也是VLAN实现路由转发的唯一入口。

3、三层交换机配置VLANIF接口IP后，会自动生成直连路由，无需手动配置静态路由，即可完成设备内不同VLAN的网段转发。

4、终端静态IP配置中，网关必须严格填写所属VLAN的VLANIF接口IP，网关配置错误或未配置，会直接导致跨VLAN通信失败。

5、本次实验充分验证：二层VLAN划分仅能实现同网段互通，三层VLANIFIP地址配置是跨VLAN互通的必要条件，也是企业局域网核心组网的基础配置。

6. VLANIF接口是VLAN的三层入口，一个VLAN唯一对应一个VLANIF虚拟接口；

7. 跨VLAN通信的核心是三层路由转发，VLANIF配置IP后，交换机自动生成直连路由，无需手动配置静态路由；

8. 终端网关必须指向所属VLAN的VLANIF接口IP，否则无法完成跨网段转发。
