软考中级网络工程师 第8章 组网技术 备考总结
·
软考中级网络工程师 第8章 组网技术 备考讲义
（基于《网络工程师教程（第6版）》+历年真题考点整理）
一、考情速览
- 重要程度：★★★★★（下午案例分析核心大题章节，交换+路由综合组网是必考题型）
- 考查分值：上午选择题3~5分，下午案例分析必考1道20分左右的综合组网大题，常结合安全、服务器配置联合考查
- 考查形式：上午以概念辨析、选型题为主；下午以拓扑分析、配置命令填空、故障排查分析为主
- 核心必考点：VLAN与Trunk配置、STP端口角色与选举规则、静态/默认路由配置、RIP/OSPF基础配置、ACL分类与应用规则、NAT工作原理、常见接入技术特点、分层故障排查思路
- 备考定位：本章是第3、5章理论知识的落地应用，直接对应下午案例分析的核心大题，考点相对固定，掌握配置模板和解题套路后提分效果显著，是备考的重点攻坚章节。
现在考试（近几年真题）统一以华为 VRP 命令体系为标准出题。
- 交换机：华为 S5700/S5735 系列
- 路由器：华为 AR 系列企业路由器
早年（2015 年之前）真题大量考思科 IOS 命令，现在几乎不再考思科命令，下午配置填空全部是华为命令格式。
二、核心知识点精讲
8.1 局域网交换组网技术
本部分是下午交换组网大题的核心，围绕交换机配置与二层技术展开。
1. 交换机基础配置逻辑
- 配置层级：用户视图→系统视图→接口视图/VLAN视图，逐级进入配置
- 基础配置项：设备命名、管理IP配置（VLANIF接口）、端口速率/双工模式配置、远程登录配置
- 通用配置思路：先全局配置基础参数，再进入具体接口配置接口属性
视图说明：
用户视图：<Huawei>
系统视图：[Huawei]
接口视图：[Huawei‑GigabitEthernet0/0/1]
VLAN视图：[Huawei‑vlan10]
1.1 视图切换
# 用户视图进入系统视图
<Huawei> system-view
# 修改设备名称，系统视图下
[Huawei] sysname SW1
# 退回上一级视图
[SW1] quit
# 直接回到用户视图
[SW1] return
1.2 设备命名
<Huawei> system-view
[Huawei] sysname SW1
1.3 管理 IP 配置（VLANIF，三层虚接口，用于远程管理交换机）
二层交换机只能 VLANIF 做管理 IP，不能直接给物理口配 IP
# 创建vlan 10作为管理vlan
[SW1] vlan 10
[SW1‑vlan10] quit
# 进入VLANIF虚接口配置管理IP
[SW1] interface Vlanif 10
[SW1‑Vlanif10] ip address 192.168.10.1 255.255.255.0
[SW1‑Vlanif10] quit
# 物理接口划入vlan10，管理流量才能通
[SW1] interface GigabitEthernet 0/0/24
[SW1‑GigabitEthernet0/0/24] port link-type access
[SW1‑GigabitEthernet0/0/24] port default vlan 10
[SW1‑GigabitEthernet0/0/24] quit
1.4 端口速率、双工模式
[SW1] interface GigabitEthernet 0/0/1
# 关闭自动协商
[SW1‑GigabitEthernet0/0/1] negotiation auto disable
# 设置速率100M，双工full
[SW1‑GigabitEthernet0/0/1] speed 100
[SW1‑GigabitEthernet0/0/1] duplex full
[SW1‑GigabitEthernet0/0/1] quit
1.5 远程登录 telnet 配置（软考高频）
[SW1] user-interface vty 0 4
# 设置认证模式为密码认证
[SW1‑ui‑vty0‑4] authentication-mode password
# 设置登录密码，密文
[SW1‑ui‑vty0‑4] set password cipher Admin@123
# 设置用户权限级别
[SW1‑ui‑vty0‑4] user privilege level 15
[SW1‑ui‑vty0‑4] quit
1.6 保存配置（考试填空常考）
<SW1> save
2. VLAN配置（下午高频考点）
核心配置步骤与逻辑：
- 创建VLAN：全局模式下创建指定VLAN，可配置VLAN名称
- Access端口配置：
- 进入物理接口，设置端口模式为Access
- 将端口加入指定VLAN
- 适用场景：连接PC、服务器等终端设备，仅属于一个VLAN，收发数据不带标签
- Trunk端口配置：
- 进入互联接口，设置端口模式为Trunk
- 配置允许通过的VLAN列表
- 可选配置本征VLAN（默认VLAN 1，Trunk链路上该VLAN数据不打标签）
- 适用场景：交换机之间、交换机与路由器/三层交换机之间的互联链路
2.1 创建 VLAN
[SW1] vlan 10
[SW1‑vlan10] name PC_VLAN10 #配置VLAN名称，可选
[SW1‑vlan10] quit
#批量创建多个vlan，软考经常考
[SW1] vlan batch 20 30
2.2 Access 端口配置（接 PC、终端）
access 口：只能属于 1 个 VLAN，出端口剥离标签
[SW1] interface GigabitEthernet 0/0/1
# 设置端口链路类型为access
[SW1‑GigabitEthernet0/0/1] port link-type access
# 将端口加入vlan10
[SW1‑GigabitEthernet0/0/1] port default vlan 10
[SW1‑GigabitEthernet0/0/1] quit
2.3 Trunk 端口配置（交换机之间互联）
trunk：允许多个带标签 VLAN 通过；本征 vlan 不打标签，默认 vlan 1
[SW1] interface GigabitEthernet 0/0/24
# 设置链路类型trunk
[SW1‑GigabitEthernet0/0/24] port link-type trunk
# 允许指定vlan通过
[SW1‑GigabitEthernet0/0/24] port trunk allow-pass vlan 10 20 30
# 允许所有vlan通过
# [SW1‑GigabitEthernet0/0/24] port trunk allow-pass vlan all
# 修改本征VLAN（可选，考题偶尔出现）
[SW1‑GigabitEthernet0/0/24] port trunk pvid vlan 10
[SW1‑GigabitEthernet0/0/24] quit
考试易错点：
- 华为 trunk必须配置 allow-pass，不配置任何 vlan 的 trunk 接口不通
- pvid 就是本征 VLAN，对应思科 native vlan
- access 口不能配置 trunk 相关命令
考试常用查看命令（填空题经常考 display）
# 查看所有vlan信息
<SW1> display vlan
# 查看接口vlan配置
<SW1> display port vlan GigabitEthernet 0/0/1
# 查看接口状态、双工速率
<SW1> display interface GigabitEthernet 0/0/1
#查看当前设备配置
<SW1> display current-configuration
3. 生成树协议 STP
- 核心作用：在有冗余链路的二层网络中，逻辑阻塞部分端口，破除广播风暴与MAC地址漂移，同时实现链路冗余备份
- 标准：IEEE 802.1d
- 核心选举规则：
- 选举根桥：全网唯一，桥ID（桥优先级+MAC地址）最小的设备为根桥，默认优先级32768
- 非根桥选举根端口：每个非根桥有且仅有一个根端口，是该设备去往根桥开销最小的端口
- 每条链路选举指定端口：每个网段有且仅有一个指定端口，是该网段去往根桥开销最小的端口
- 剩余端口为阻塞端口，不转发用户数据
- 端口状态：禁用→阻塞→监听→学习→转发，正常工作端口最终处于转发状态
- 演进版本：
- RSTP（快速生成树，802.1w）：大幅缩短收敛时间，将端口状态简化为丢弃、学习、转发三种
- MSTP（多生成树，802.1s）：支持多实例生成树，不同VLAN走不同链路，实现负载分担
华为交换机默认开启 MSTP，兼容 STP (802.1d)、RSTP (802.1w)、MSTP (802.1s)；软考重点考 MSTP 配置，STP/RSTP 为概念选择题。
3.1 STP 基础概念对应命令
# 查看生成树全局状态
<SW1> display stp
# 查看端口生成树状态
<SW1> display stp interface GigabitEthernet 0/0/1
① 修改桥优先级（选举根桥关键，默认优先级 32768）
优先级取值步长为 4096，只能是 4096 倍数；数值越小越优先成为根桥
<SW1> system-view
[SW1] stp priority 4096 # 设置桥优先级为4096，本设备成为根桥
华为提供简易根桥配置命令（考题高频）
[SW1] stp root primary # 指定该交换机为主根桥
[SW2] stp root secondary # 指定该交换机为备份根桥
② 修改端口开销（影响根端口 / 指定端口选举）
[SW1] interface GigabitEthernet 0/0/1
# 修改该端口的STP路径开销
[SW1‑GigabitEthernet0/0/1] stp cost 20000
[SW1‑GigabitEthernet0/0/1] quit
③ 修改端口优先级（同一交换机多个端口选根端口时使用，越小越优）
[SW1] interface GigabitEthernet 0/0/1
[SW1‑GigabitEthernet0/0/1] stp priority 16
[SW1‑GigabitEthernet0/0/1] quit
3.2 RSTP（快速生成树 802.1w）
[SW1] stp mode rstp # 全局切换生成树模式为RSTP
3.3 MSTP（多生成树 802.1s，下午案例大题高频）
MSTP 流程：进入 MST 视图 → 配置 MST 域名、修订级别 → VLAN 映射到实例 → 激活配置 → 退出
同一 MST 域内，域名、修订级别、VLAN‑实例映射关系三者必须完全一致，否则视为不同 MST 域。
[SW1] stp mode mstp # 切换为MSTP模式（华为默认）
# 进入MST配置视图
[SW1] stp region-configuration
[SW1‑mst‑region] region-name MST_TEST #配置MST域名，同一域所有交换机域名相同
[SW1‑mst‑region] revision-level 1 #修订级别，同一域必须相同
# 将vlan10‑20映射到实例1；vlan30‑40映射到实例2
[SW1‑mst‑region] instance 1 vlan 10 to 20
[SW1‑mst‑region] instance 2 vlan 30 to 40
[SW1‑mst‑region] active #【必考】激活MST域配置，不激活配置不生效
[SW1‑mst‑region] quit
# 设置实例1的根桥
[SW1] stp instance 1 root primary
# 设置实例2的备份根桥
[SW2] stp instance 2 root secondary
MSTP 查看命令
<SW1> display stp region-configuration #查看MST域配置
<SW1> display stp instance 1 #查看实例1生成树信息
考试坑点总结
- MST 配置视图修改完参数，必须敲 active 激活，软考填空题多次考这个空。
stp root primary/secondary是 MSTP 命令，针对实例 0；指定其他实例根桥要写stp instance X root primary。- 桥优先级必须是 4096 的倍数。
- STP 802.1d 端口 5 种状态；RSTP/MSTP 只有 3 种：丢弃、学习、转发。
4. 链路聚合
- 原理：将多个物理以太网端口捆绑为一个逻辑聚合端口，对外表现为一条逻辑链路
- 核心优势：增加链路带宽、实现链路冗余备份、提高网络可靠性
- 要求：聚合端口的速率、双工模式、VLAN配置必须一致
- 模式：静态聚合、LACP动态聚合
华为逻辑接口名称：Eth‑Trunk；两种模式：静态聚合（manual）、LACP 动态聚合（lacp‑static）
聚合组成员端口要求：速率、双工、VLAN/Trunk 配置一致；不能混用光口电口。
4.1 静态链路聚合（manual，不使用 LACP 协议）
[SW1] interface Eth‑Trunk 1 # 创建逻辑聚合组Eth‑Trunk1
# 设置聚合模式为静态手工聚合
[SW1‑Eth‑Trunk1] mode manual load‑balance
# 将物理端口G0/0/1、G0/0/2加入聚合组
[SW1‑Eth‑Trunk1] trunkport GigabitEthernet 0/0/1
[SW1‑Eth‑Trunk1] trunkport GigabitEthernet 0/0/2
# 配置Eth‑Trunk的链路类型，和普通物理口一样
[SW1‑Eth‑Trunk1] port link‑type trunk
[SW1‑Eth‑Trunk1] port trunk allow‑pass vlan 10 20
[SW1‑Eth‑Trunk1] quit
注意：成员物理口不要单独配置 VLAN/trunk，在 Eth‑Trunk 逻辑接口上配置。
4.2 LACP 动态聚合 lacp‑static（软考高频）
LACP 协议：IEEE 802.3ad，通过 LACP 报文协商哪些端口成为活动链路。
[SW1] interface Eth‑Trunk 1
# 设置模式为LACP静态聚合（常用考试模式）
[SW1‑Eth‑Trunk1] mode lacp‑static
# 添加成员端口
[SW1‑Eth‑Trunk1] trunkport GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3
# 设置最大活动链路数量，例如最多2条链路同时转发，其余备份
[SW1‑Eth‑Trunk1] max active‑linknumber 2
[SW1‑Eth‑Trunk1] port link‑type trunk
[SW1‑Eth‑Trunk1] port trunk allow‑pass vlan all
[SW1‑Eth‑Trunk1] quit
链路聚合查看命令
<SW1> display eth‑trunk 1 #查看聚合组1信息
<SW1> display eth‑trunk member‑port #查看成员端口状态
考试易错点
- 创建聚合组：
interface Eth‑Trunk 1，注意大小写，考题一般直接写 Eth‑Trunk。 - 模式：
manual load‑balance静态；lacp‑staticLACP 动态聚合。 - 成员端口加入：
trunkport 接口名，不要进入物理口配置。 - 所有业务配置写在 Eth‑Trunk 逻辑接口，物理成员端口配置会被覆盖。
5. 三层交换机与VLAN间路由
- 三层交换机 = 二层交换 + 三层路由模块，可实现VLAN之间的高速三层转发
- 实现方式：配置VLANIF接口（交换虚拟接口），每个VLAN对应一个VLANIF接口，配置该VLAN的网关IP
- 优势：转发速度远高于单臂路由，是企业内网VLAN间互访的主流方案
原理：VLANIF是三层虚拟接口，作为对应VLAN内主机的网关；不同VLAN的主机把网关指向各自VLANIF的IP，三层交换机完成VLAN之间路由转发。
注意：VLAN必须预先存在，VLANIF接口才能UP；不需要把物理接口配IP。
完整配置示例
# 进入系统视图
<SW3> system‑view
[Huawei] sysname SW3
# 1.创建业务VLAN
[SW3] vlan batch 10 20
# 2.配置接入PC的Access端口
# G0/0/1接VLAN10 PC
[SW3] interface GigabitEthernet 0/0/1
[SW3‑GigabitEthernet0/0/1] port link‑type access
[SW3‑GigabitEthernet0/0/1] port default vlan 10
[SW3‑GigabitEthernet0/0/1] quit
# G0/0/2接VLAN20 PC
[SW3] interface GigabitEthernet 0/0/2
[SW3‑GigabitEthernet0/0/2] port link‑type access
[SW3‑GigabitEthernet0/0/2] port default vlan 20
[SW3‑GigabitEthernet0/0/2] quit
# 3.【核心】配置VLANIF三层接口（VLAN网关）
# VLAN10网关：192.168.10.1/24
[SW3] interface Vlanif 10
[SW3‑Vlanif10] ip address 192.168.10.1 255.255.255.0
[SW3‑Vlanif10] quit
# VLAN20网关：192.168.20.1/24
[SW3] interface Vlanif 20
[SW3‑Vlanif20] ip address 192.168.20.1 255.255.255.0
[SW3‑Vlanif20] quit
PC配置：
- VLAN10主机：IP：192.168.10.10 网关：192.168.10.1
- VLAN20主机：IP：192.168.20.10 网关：192.168.20.1
配置完成，VLAN10与VLAN20之间就可以互通。
三层交换机上联路由器（跨网段访问外网）
三层交换机需要配置一条默认路由指向路由器；路由器需要回指内网网段。
# 三层交换机配置默认路由，下一跳为路由器互联接口IP
[SW3] ip route‑static 0.0.0.0 0.0.0.0 192.168.100.2
# 路由器上配置回路由，去往两个内网网段，下一跳指向三层交换机互联口IP
[AR1] ip route‑static 192.168.10.0 255.255.255.0 192.168.100.1
[AR1] ip route‑static 192.168.20.0 255.255.255.0 192.168.100.1
查看、排错命令（软考常考display）
# 查看VLANIF接口三层信息
<SW3> display interface Vlanif 10
# 查看三层交换机路由表，验证VLANIF产生的直连路由
<SW3> display ip routing‑table
# 查看vlan信息
<SW3> display vlan
考试高频易错点
- VLANIF编号必须和VLAN编号一一对应：
Vlanif 10对应VLAN 10，不能乱写。 - VLAN必须提前创建，并且该VLAN下至少有一个UP的Access/Trunk端口，VLANIF接口状态才会Up，否则Down，无法通信。
- VLANIF只在三层交换机可用；普通二层交换机只能用VLANIF做管理IP，不能做VLAN间路由。
- 和单臂路由对比：单臂路由是路由器子接口；三层交换机VLANIF不需要单臂Trunk，硬件高速转发。
补充：单臂路由（路由器子接口，选择题常对比）
#路由器AR，G0/0/0接交换机Trunk口
[AR1] interface GigabitEthernet 0/0/0.10
[AR1‑GigabitEthernet0/0/0.10] dot1q termination vid 10 #封装802.1Q，vlan10
[AR1‑GigabitEthernet0/0/0.10] ip address 192.168.10.1 255.255.255.0
[AR1‑GigabitEthernet0/0/0.10] arp broadcast enable #子接口开启ARP广播，必写
5. 交换机配置DHCP
在华为交换机上配置DHCP策略，主要有三种方式：基于接口、基于全局地址池和配置DHCP中继。可以根据网络的规模和设计选择合适的模式。
配置前的通用准备
在开始任何模式的配置前，都需要完成基础的网络连通性准备：
- 创建VLAN：创建业务所需的VLAN，并将连接终端的交换机端口加入对应VLAN。
[HUAWEI] vlan batch 10 20 - 配置VLANIF接口IP：进入VLANIF接口视图，配置该VLAN的网关地址。
[HUAWEI] interface vlanif 10 [HUAWEI-Vlanif10] ip address 192.168.10.1 255.255.255.0 - 全局启用DHCP服务：在系统视图下执行此命令，否则DHCP功能无法生效。
[HUAWEI] dhcp enable
方式一：基于接口的DHCP（简单场景适用）
这是华为交换机特有的一种配置模式，配置最为简单，适用于只有一个网段且无需复杂地址管理的小型网络。DHCP服务器会直接将VLANIF接口的IP网段作为地址池分配给客户端，并自动将接口IP设为网关。
配置步骤：在已配置IP的VLANIF接口视图下进行：
- 启用接口地址池模式。
[HUAWEI-Vlanif10] dhcp select interface - 配置DNS和租期（可选）。
[HUAWEI-Vlanif10] dhcp server dns-list 114.114.114.114 [HUAWEI-Vlanif10] dhcp server lease day 7 - 预留不分配的IP地址（可选）。例如，为服务器预留地址。
[HUAWEI-Vlanif10] dhcp server excluded-ip-address 192.168.10.2 192.168.10.100
方式二：基于全局地址池的DHCP（推荐，更灵活）
此模式下，你需要手动创建一个全局地址池并定义所有参数，然后在VLANIF接口下调用。它更灵活，易于管理，适合中大型网络或多个网段的场景。
配置步骤：
- 创建全局地址池，定义网段、网关和DNS等。
[HUAWEI] ip pool vlan10_pool [HUAWEI-ip-pool-vlan10_pool] network 192.168.10.0 mask 255.255.255.0 [HUAWEI-ip-pool-vlan10_pool] gateway-list 192.168.10.1 [HUAWEI-ip-pool-vlan10_pool] dns-list 114.114.114.114 [HUAWEI-ip-pool-vlan10_pool] lease day 7 - 预留不分配的IP地址（可选）。
[HUAWEI-ip-pool-vlan10_pool] excluded-ip-address 192.168.10.2 192.168.10.50 [HUAWEI-ip-pool-vlan10_pool] quit - 在VLANIF接口下启用全局地址池模式。
[HUAWEI] interface vlanif 10 [HUAWEI-Vlanif10] dhcp select global
方式三：配置DHCP中继（跨网段场景）
当DHCP客户端和DHCP服务器不在同一个网段时，需要在网关交换机（三层设备）上配置DHCP中继功能，将客户端的请求转发给远端的DHCP服务器。
配置步骤：
- 在VLANIF接口视图下，启用DHCP中继模式并指定服务器IP。
[HUAWEI] interface vlanif 10 [HUAWEI-Vlanif10] dhcp select relay [HUAWEI-Vlanif10] dhcp relay server-ip 100.1.1.1 // 远端DHCP服务器的IP地址
高级安全策略（可选）
如果需要增强网络安全，可以配置以下功能：
- 绑定MAC地址：为特定终端（如打印机）固定分配IP地址，可在接口或全局地址池下配置
static-bind命令。 - 限制非法接入：结合 DHCP Snooping 和 IP Source Guard (IPSG)，可以防范仿冒DHCP服务器攻击，并只允许通过DHCP获取IP的终端通信，手动设置IP的设备将无法上网。
验证与确认
配置完成后，可以使用以下命令进行验证：
display ip pool [name pool-name] used：查看指定地址池的分配情况。display dhcp server statistics：查看DHCP服务的统计信息。
8.2 路由组网技术
对应下午路由配置大题，核心是路由协议的基础配置与拓扑分析。
1. 路由器基础
- 接口类型：以太网口（局域网互联）、串行串口（广域网专线互联）
- 基础配置：接口配置IP地址、串口配置时钟频率（DCE端）、开启接口
- 路由表核心字段：目标网络、子网掩码、下一跳地址、出接口、协议类型、优先级、度量值
1.1 基础命名
<AR> system-view
[Huawei] sysname AR1
1.2 以太网接口配置 IP（局域网互联）
路由器物理以太网接口，直接配置 IP，不需要 VLANIF。
[AR1] interface GigabitEthernet 0/0/0
[AR1‑GigabitEthernet0/0/0] ip address 192.168.100.2 255.255.255.0
# 华为接口默认shutdown关闭，需要undo shutdown开启接口
[AR1‑GigabitEthernet0/0/0] undo shutdown
[AR1‑GigabitEthernet0/0/0] quit
1.3 Serial 串行串口（广域网专线，软考真题高频）
串口分 DCE（提供时钟）、DTE（接收时钟）；DCE 端必须配置时钟频率，DTE 不用配。
# 进入串口Serial 0/0/0，本端为DCE
[AR1] interface Serial 0/0/0
[AR1‑Serial0/0/0] ip address 10.1.1.1 255.255.255.252
# DCE端配置时钟频率，单位bps，考题常考
[AR1‑Serial0/0/0] clock rate 64000
[AR1‑Serial0/0/0] undo shutdown
[AR1‑Serial0/0/0] quit
查看接口是 DCE 还是 DTE：
<AR1> display interface Serial 0/0/0
1.4 路由表查看命令（理解路由表字段）
#查看完整IP路由表，目标网络、掩码、下一跳、出接口、协议、优先级、度量值全部展示
<AR1> display ip routing‑table
路由表关键字段说明：
Dest/Mask：目标网络 / 子网掩码NextHop：下一跳地址Interface：出接口Proto：路由协议（Direct 直连、Static 静态、OSPF、RIP）Pre：优先级（管理距离，值越小越优先）Cost：度量值
华为默认优先级：直连 0，静态路由 60，OSPF 10，RIP 100。
2. 静态路由与默认路由
- 静态路由：管理员手动配置路由条目，优先级高、开销小、稳定可靠，适合拓扑固定的小型网络
- 配置核心：目标网络 + 子网掩码 + 下一跳地址/出接口
- 默认路由：特殊的静态路由，目标网络为0.0.0.0/0，当路由表中无匹配条目时匹配默认路由
- 适用场景：末梢网络出口、企业网连接运营商的出口路由
- 浮动静态路由：配置更高的管理距离，作为主路由的备份链路，主路由故障时自动启用
2.1 普通静态路由
语法：ip route‑static 目标网络 子网掩码 下一跳IP 或者 ip route‑static 目标网络 子网掩码 出接口
场景：AR1 要去往对端内网 192.168.20.0/24，下一跳：10.1.1.2
[AR1] ip route‑static 192.168.20.0 255.255.255.0 10.1.1.2
使用出接口写法（串口环境常用，以太网尽量用下一跳）
[AR1] ip route‑static 192.168.20.0 255.255.255.0 Serial 0/0/0
2.2 默认路由（特殊静态路由 0.0.0.0 0.0.0.0）
末梢网络、企业出口路由器使用；没有其他路由匹配就走默认路由。
#下一跳为运营商对端接口IP 202.1.1.2
[AR1] ip route‑static 0.0.0.0 0.0.0.0 202.1.1.2
2.3 浮动静态路由（备份路由，修改优先级 pre）
原理：静态路由默认优先级
60；给备份路由设置更大优先级，主链路正常时备份路由不进路由表；主链路故障，备份路由生效。
示例：
- 主路由：下一跳 10.1.1.2，优先级默认 60
- 备份路由：下一跳 10.2.2.2，设置优先级
80，作为浮动备份
#主静态路由（pre不写默认60）
[AR1] ip route‑static 192.168.30.0 255.255.255.0 10.1.1.2
#浮动备份静态路由，修改优先级pre 80
[AR1] ip route‑static 192.168.30.0 255.255.255.0 10.2.2.2 preference 80
考试高频易错点
- 路由器接口配置 IP 后，必须 undo shutdown 开启，接口才会 UP，生成直连路由。
- Serial 串口，只有 DCE 端配置 clock rate 时钟频率，DTE 端配置无效，填空题经常挖坑。
- 静态路由两种写法：下一跳 IP / 出接口；以太网环境优先写下一跳 IP。
- 浮动静态路由核心：
preference修改优先级，数值大于主路由，才会作为备份。 - 默认路由掩码是
0.0.0.0，不能写成 255.255.255.0。 - 查看路由表命令：
display ip routing‑table，不要写 show ip route（思科）。
排错查看命令汇总
<AR1> display ip routing‑table #查看路由表
<AR1> display ip static‑route #查看全部静态路由配置
<AR1> display interface GigabitEthernet 0/0/0 #查看接口状态IP
<AR1> display interface Serial 0/0/0 #查看串口DCE/DTE、时钟信息
3. RIP协议基础配置
- 核心特性：距离矢量协议，跳数为度量值，最大15跳，适合小型网络
- 基础配置步骤：
- 全局启用RIP进程
- 设置RIP版本（v2支持无类路由，推荐使用）
- 宣告本地直连网段
- 可选配置被动接口、路由汇总
视图说明：
<AR>用户视图，[AR]系统视图
3.1 RIP 协议基础配置
RIP：距离矢量，度量为跳数，最大 15 跳，16 跳不可达；RIPv1 有类路由，RIPv2 无类支持 VLSM，考试全部考RIPv2。
完整基础配置
<AR1> system-view
[Huawei] sysname AR1
#1.启动RIP进程，进程号1（本地有效，可1‑65535）
[AR1] rip 1
#2.指定RIP版本2（必考题，v2支持无类）
[AR1‑rip‑1] version 2
#关闭自动汇总（RIPv2建议关闭，防止自动汇总成主类网络，考题常出现）
[AR1‑rip‑1] undo summary
#3.network宣告直连网段；RIP network后写【主类网络地址】，不写子网掩码
#宣告192.168.1.0、10.0.0.0主类网段，该路由器属于这些网段的接口将参与RIP
[AR1‑rip‑1] network 192.168.1.0
[AR1‑rip‑1] network 10.0.0.0
[AR1‑rip‑1] quit
可选配置 1：被动接口（passive‑interface）
被动接口：接口只接收 RIP 路由，不向外发送 RIP 更新报文；接终端 PC 的 LAN 口配置被动接口。
[AR1] rip 1
[AR1‑rip‑1] silent‑interface GigabitEthernet 0/0/0
[AR1‑rip‑1] quit
可选配置 2：RIP 路由汇总（接口下配置）
[AR1] interface GigabitEthernet 0/0/1
[AR1‑GigabitEthernet0/0/1] rip summary‑address 192.168.0.0 255.255.252.0
[AR1‑GigabitEthernet0/0/1] quit
RIP 查看调试命令
<AR1> display rip 1 #查看RIP进程信息
<AR1> display ip routing‑table #查看RIP学习到的路由，Proto显示RIP
<AR1> display rip 1 route #查看RIP路由数据库
RIP 考试易错坑
network后跟主类网络号，不带子网掩码，不能写 192.168.1.0 255.255.255.0。- 一定要
version 2，v1 不支持 VLSM。 undo summary关闭自动汇总，RIPv2 默认开启自动汇总。- 最大有效跳数 15，16 跳代表不可达。
4. OSPF协议基础配置
- 核心特性：链路状态协议，Cost为度量值，无环路，收敛快，适合中大型网络
- 基础配置步骤：
- 全局启用OSPF进程，配置Router ID（手动指定优先）
- 进入区域视图，宣告本地网段到指定区域
- 单区域组网所有网段宣告到Area 0
- 注意点：非骨干区域必须直连骨干区域Area 0
OSPF：链路状态，度量 Cost；Router ID 32 位 4 段点分十进制，手动指定优先；Area 0 为骨干区域，其他区域必须连接 Area0。
单区域 OSPF（全部在 Area 0，考试最常考）
<AR2> system-view
[Huawei] sysname AR2
#1.启动OSPF进程1，手动指定Router ID，推荐手动配置，不要自动生成
[AR2] ospf 1 router‑id 2.2.2.2
#2.进入区域0视图
[AR2‑ospf‑1‑area‑0]
#宣告网段：格式 network 网段 反掩码（通配符掩码） area 区域号
#宣告接口192.168.1.0/24：反掩码0.0.0.255
[AR2‑ospf‑1‑area‑0] network 192.168.1.0 0.0.0.255 area 0
#宣告互联串口网段10.1.1.0/30
[AR2‑ospf‑1‑area‑0] network 10.1.1.0 0.0.0.3 area 0
[AR2‑ospf‑1‑area‑0] quit
[AR2‑ospf‑1] quit
多区域示例（Area1 必须连接 Area0 骨干）
[AR2] ospf 1 router‑id 2.2.2.2
#骨干区域Area0
[AR2‑ospf‑1‑area‑0] network 10.1.1.0 0.0.0.3 area 0
[AR2‑ospf‑1‑area‑0] quit
#非骨干区域Area1，必须有链路连Area0
[AR2‑ospf‑1‑area‑1] network 192.168.2.0 0.0.0.255 area 1
[AR2‑ospf‑1‑area‑1] quit
OSPF 可选常用配置
1）修改接口 Cost 开销（影响选路，接口视图）
[AR2] interface GigabitEthernet 0/0/0
[AR2‑GigabitEthernet0/0/0] ospf cost 20
[AR2‑GigabitEthernet0/0/0] quit
2）OSPF 被动接口（静默接口 silent‑interface）
静默接口：接口接收 OSPF 路由，不发送 OSPF Hello 报文，接终端内网口使用
[AR2] ospf 1 router‑id 2.2.2.2
[AR2‑ospf‑1] silent‑interface GigabitEthernet 0/0/0
[AR2‑ospf‑1] quit
OSPF 查看命令（软考高频）
<AR2> display ospf 1 #查看OSPF进程、Router ID
<AR2> display ospf peer brief #查看OSPF邻居简要信息（大题高频）
<AR2> display ospf lsdb #查看链路状态数据库LSDB
<AR2> display ip routing‑table #OSPF路由Proto为OSPF
OSPF 考试高频坑点
network命令使用反掩码（通配符掩码），不是子网掩码！- /24：反掩码
0.0.0.255 - /30：反掩码
0.0.0.3
- /24：反掩码
- Router‑ID 尽量手动指定；Router ID 一旦确定，重启 OSPF 进程才会更新。
- 所有非骨干区域必须直连 Area 0 骨干区域，不能跨区域绕开骨干。
- OSPF 优先级 Pre 默认 10，静态路由 60；相同目标网段优先选 OSPF。
- 邻居建立条件：同一区域、Hello 时间一致、网段互通。
5.BFD 双向转发检测配置
BFD（Bidirectional Forwarding Detection，双向转发检测）：独立于上层协议，毫秒级检测链路 / IP 连通故障。原生 VRRP 依靠报文超时，切换秒级；BFD 把故障检测做到 50‑200ms，联动 VRRP / 路由协议实现快速主备切换CSDN博…。

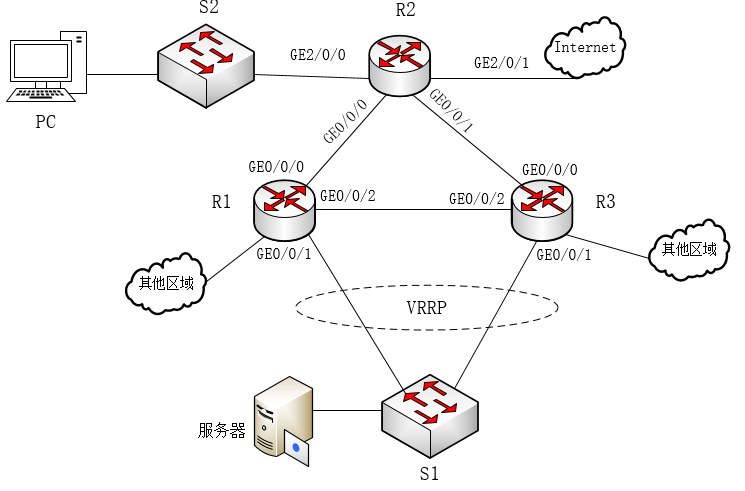

示例拓扑：R1、R3 在10.2.2.0/24做 VRRP 主备网关，两台路由器之间有直连链路 R1‑GE0/0/2（10.13.1.1/29） ↔ R3‑GE0/0/2（10.13.1.3/29）。
场景 1：BFD 检测 R1 与 R3 之间直连链路，联动 VRRP 实现网关快速切换
场景 2：BFD 检测 R1/R3 到 R2 上行链路，上行断网时立刻降低 VRRP 优先级，把网关角色交给另一台路由器。
核心原理
- 两台路由器互相周期性发送 BFD 探测报文；收不到报文判定链路故障。
- BFD 会话 Down，立刻通知 VRRP：降低 Master 优先级，触发 Backup 抢占 Master，完成故障切换，不再等待 VRRP 默认 3 倍通告时间（默认 3 秒）。
⚠️注意：BFD 本地标识符、远端标识符两台设备必须交叉配对，配置完必须执行
commit提交会话才生效。
方案一：R1、R3 直连链路 BFD，联动 VRRP（两台路由器之间）
R1：GE0/0/2 IP：10.13.1.1/29
R3：GE0/0/2 IP：10.13.1.3/29
R1 配置
# 1、全局开启BFD
[R1]bfd
[R1-bfd]quit
# 2、创建静态BFD会话（手动模式），检测对端R3直连口IP
[R1]bfd 1 bind peer-ip 10.13.1.3 interface GigabitEthernet 0/0/2 (R1的接口)
[R1-bfd-session-1]discriminator local 101 #本端标识
[R1-bfd-session-1]discriminator remote 103 #对端R3本地标识
[R1-bfd-session-1]commit #静态BFD必须commit
[R1-bfd-session-1]quit
#2、创建静态BFD会话（自动模式），检测对端R3直连口IP
[R3]bfd 1 bind peer-ip 10.13.1.3 source-ip 10.13.1.1 auto
[R3-bfd-session-1]commit
[R3-bfd-session-1]quit
# 3、配置VRRP（10.2.2.0/24网段，GE0/0/1），R1作为Master，虚拟网关假设10.2.2.254
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.2.2.254
[R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 120 #R1主，优先级120
# BFD会话故障时，R1优先级降低40，低于R3，R3抢占Master
[R1-GigabitEthernet0/0/1]vrrp vrid 1 track bfd-session 1 reduced 40
[R1-GigabitEthernet0/0/1]quit
R3 配置
[R3]bfd
[R3-bfd]quit
# BFD会话号2，对端是R1直连IP
[R3]bfd 2 bind peer-ip 10.13.1.1 interface GigabitEthernet 0/0/2 (R3的接口)
[R3-bfd-session-2]discriminator local 103
[R3-bfd-session-2]discriminator remote 101
[R3-bfd-session-2]commit
[R3-bfd-session-2]quit
#2、创建静态BFD会话（自动模式），检测对端R1直连口IP
[R3]bfd 1 bind peer-ip 10.13.1.1 source-ip 10.13.1.3 auto
[R3-bfd-session-1]commit
[R3-bfd-session-1]quit
# VRRP备份，默认优先级100
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.2.2.254
[R3-GigabitEthernet0/0/1]vrrp vrid 1 priority 100
# 也可以配置track，当BFD故障时R3优先级提升
[R3-GigabitEthernet0/0/1]vrrp vrid 1 track bfd-session 2 increased 40
[R3-GigabitEthernet0/0/1]quit
auto 模式
✅优点：
- 省去手动配置 local/remote 鉴别符，考试配置量小，不容易配错鉴别符。
- 指定 source‑ip，明确 BFD 报文使用哪个 IP 作为源地址。
❌缺点：
- 依靠路由表选择出接口；如果路由表变化，BFD 报文可能从别的接口发出。
- 不能强制锁定物理接口。
传统 bind peer‑ip + interface
✅优点：强制锁定物理出接口，不管路由怎么变，BFD 报文一定从这个接口发出，适合检测直连物理链路故障。
❌缺点：必须手工配置 local/remote 鉴别符，两端必须交叉配对，考试极易丢分，漏配就会话 Down。
查看验证命令
display bfd session all #查看BFD会话状态，UP代表正常
display vrrp brief #查看VRRP主备状态
故障现象：R1‑R3 之间链路断开，BFD 会话变为 Down；R1 优先级从 120 降到 80；R3 优先级变成 140，立刻抢占 Master，服务器网关无感知切换。
8.3 访问控制列表 ACL
ACL是网络边界流量控制的核心技术，常结合路由器、防火墙考查下午配置题。
1. ACL的作用与分类
- 核心作用：匹配数据包特征，结合接口的permit/deny动作，实现流量过滤、策略路由、NAT匹配等功能
- 分类（按编号划分）：
- 标准ACL：编号1~99，仅根据源IP地址匹配流量，控制粒度粗
- 扩展ACL：编号100~199，可根据源IP、目的IP、协议类型、源端口、目的端口匹配流量，控制粒度精细，是实际应用主流
1.1 标准 ACL（编号 1‑99，仅匹配源 IP）
只检查源 IP，无法区分目的、端口；部署原则：靠近目的端。
<AR1> system‑view
[Huawei] sysname AR1
# 创建标准ACL 20，仅匹配源地址
[AR1] acl number 20
# 规则：deny拒绝源192.168.10.0/24网段流量
[AR1‑acl‑basic‑20] rule deny source 192.168.10.0 0.0.0.255
# 允许其余所有源IP流量
[AR1‑acl‑basic‑20] rule permit source any
[AR1‑acl‑basic‑20] quit
# 将ACL应用到接口，指定方向 in / out
# 在G0/0/0接口出方向应用ACL20
[AR1] interface GigabitEthernet 0/0/0
[AR1‑GigabitEthernet0/0/0] traffic‑filter outbound acl 20
[AR1‑GigabitEthernet0/0/0] quit
语法说明：标准 ACL
rule permit/deny source 源IP 反掩码；只能写 source。
2. 匹配规则与应用原则
- 匹配逻辑：自上而下逐条匹配，命中即停止，不再检查后续条目
- 默认规则：所有ACL末尾隐含一条拒绝所有未匹配流量的规则
- 应用方向：接口的入站（in）和出站（out）两个方向，一个方向只能应用一个ACL
- 部署原则：
- 标准ACL：尽量靠近目的端部署，避免误拦截正常流量
- 扩展ACL：尽量靠近源端部署，提前过滤无效流量，节省网络资源
2.1 扩展 ACL（编号 100‑199，源 IP、目的 IP、协议、端口均可匹配，考试高频）
部署原则：靠近源端部署，尽早过滤非法流量。
示例 1：拒绝 192.168.10.0/24 访问 192.168.20.0/24 的 TCP 80 (HTTP)，其他全部允许
[AR1] acl number 101
# 拒绝源192.168.10.0/24 访问目的192.168.20.0/24 tcp目的端口80
[AR1‑acl‑adv‑101] rule deny tcp source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255 destination‑port eq 80
# 允许其他所有IP流量
[AR1‑acl‑adv‑101] rule permit ip source any destination any
[AR1‑acl‑adv‑101] quit
# 在靠近源端的接口入方向绑定ACL101
[AR1] interface GigabitEthernet 0/0/1
[AR1‑GigabitEthernet0/0/1] traffic‑filter inbound acl 101
[AR1‑GigabitEthernet0/0/1] quit
常用扩展 ACL 关键字汇总（考题填空）
tcp/udp：传输层协议ip：所有 IP 协议流量（tcp+udp+icmp 等）icmp：ping 报文destination‑port eq 端口号：匹配目的端口source‑port eq 端口号：匹配源端口any：代表 0.0.0.0 255.255.255.255
示例 2：禁止网段 ping 服务器（拒绝 ICMP）
[AR1] acl number 102
[AR1‑acl‑adv‑102] rule deny icmp source 192.168.10.0 0.0.0.255 destination 192.168.30.10 0
[AR1‑acl‑adv‑102] rule permit ip source any destination any
[AR1‑acl‑adv‑102] quit
示例 3：禁止网段指定时间访问服务器
#1.定义绝对时间范围
[AR1] time-range Web_Block 09:00 to 17:00 2021/11/6
#2.创建高级ACL 3000
[AR1] acl number 3000
# 在指定时间段，拒绝PC网段访问服务器TCP80
[AR1‑acl‑adv‑3000] rule deny tcp source 192.168.1.0 0.0.0.255 destination 192.168.2.10 0.0.0.0 destination-port eq 80 time-range Web_Block
# 允许所有其他流量（园区其余网段全部放行）
[AR1‑acl‑adv‑3000] rule permit ip
#3.在接口应用ACL（假设R2连接服务器侧接口为G0/0/2，入方向）
interface GigabitEthernet 0/0/2
traffic-filter inbound acl 3000
3. ACL 查看命令
#查看ACL配置规则
<AR1> display acl 20
<AR1> display acl 101
#查看接口ACL应用情况
<AR1> display traffic‑filter interface GigabitEthernet 0/0/0
考试高频易错点
- ACL 使用反掩码，不是子网掩码。
- 匹配顺序：自上而下，命中即停止；把精细规则写在前面，宽泛规则写后面。
- ACL 末尾隐含 deny any；如果不写 permit any，其余流量全部被拒绝。
- 接口绑定 ACL 命令：
traffic‑filter inbound/outbound acl xxx，不要记混 in/out。 - 标准 ACL (1‑99) 只能匹配源 IP；扩展 ACL (100‑199) 源、目的、协议、端口都可以匹配。
- 部署原则：标准 ACL 放靠近目的端；扩展 ACL 放靠近源端，案例分析会考这个。
- ACL 可以用于 NAT、策略路由流量匹配，不只是接口过滤。
8.4 NAT网络地址转换
解决IPv4公网地址不足的核心技术，常结合出口路由器考查。
1. NAT核心作用
- 内网私有地址转换为公网地址，实现内网用户访问互联网
- 隐藏内网拓扑，提升网络安全性
- 节省公网IP地址资源
2. NAT类型与特点
| 类型 | 原理 | 特点 | 适用场景 |
|---|---|---|---|
| 静态NAT | 一对一固定映射，一个私网IP对应一个公网IP | 配置简单，地址无节省 | 内网服务器对外提供服务 |
| 动态NAT | 公网地址池，内网用户动态分配公网IP | 多对多映射，地址利用率高于静态 | 公网IP充足的小型企业 |
| PAT/NAPT（端口地址转换） | 多个私网IP映射到同一个公网IP的不同端口 | 多对一，极大节省公网IP | 绝大多数企业内网出口，是主流方案 |
说明：NAT 配置在路由器外网出口接口；内网接口不配置 NAT。
拓扑约定：
- 内网网段：
192.168.10.0/24- 路由器内网口 G0/0/0：
192.168.10.1- 路由器外网口 G0/0/1：公网 IP
202.1.1.1
2.1 静态 NAT（一对一固定映射，内网服务器对外发布服务）
私网 IP ↔ 公网 IP，一对一永久映射，适合服务器对外提供访问。
<AR1> system‑view
[Huawei] sysname AR1
# 基础接口IP配置
[AR1] interface GigabitEthernet 0/0/0
[AR1‑GigabitEthernet0/0/0] ip address 192.168.10.1 255.255.255.0
[AR1‑GigabitEthernet0/0/0] undo shutdown
[AR1‑GigabitEthernet0/0/0] quit
[AR1] interface GigabitEthernet 0/0/1
[AR1‑GigabitEthernet0/0/1] ip address 202.1.1.1 255.255.255.0
[AR1‑GigabitEthernet0/0/1] undo shutdown
# 在【外网接口】配置静态NAT
# 私网服务器192.168.10.10 一对一映射公网地址202.1.1.10
[AR1‑GigabitEthernet0/0/1] nat static global 202.1.1.10 inside 192.168.10.10 netmask 255.255.255.255
[AR1‑GigabitEthernet0/0/1] quit
静态 NAT 端口映射（NAT Server，考题高频，把内网服务器端口对外发布）
内网服务器192.168.10.10的 80 端口，映射到公网接口 202.1.1.1 的 80 端口
[AR1] interface GigabitEthernet 0/0/1
[AR1‑GigabitEthernet0/0/1] nat server protocol tcp global 202.1.1.1 80 inside 192.168.10.10 80
[AR1‑GigabitEthernet0/0/1] quit
2.2 动态 NAT（多对多，公网地址池，不做端口复用）
内网主机从公网地址池动态获取公网 IP，一对一转换，不复用端口，公网 IP 要足够多。
步骤：①定义公网地址池 → ②ACL 匹配需要转换的内网网段 → ③外网接口下绑定 nat outbound
[AR1] sysname AR1
#1.定义NAT公网地址池 pool1，地址范围202.1.1.2 ~ 202.1.1.10
[AR1] nat address‑group pool1 202.1.1.2 202.1.1.10
#2.配置ACL，匹配需要做NAT转换的内网源网段192.168.10.0/24
[AR1] acl number 3000
[AR1‑acl‑adv‑3000] rule permit ip source 192.168.10.0 0.0.0.255
[AR1‑acl‑adv‑3000] quit
#3.外网接口配置nat outbound，不开启端口复用
[AR1] interface GigabitEthernet 0/0/1
# 不带no‑pat就是动态NAT（多对多，不做端口复用）
[AR1‑GigabitEthernet0/0/1] nat outbound 3000 address‑group pool1
[AR1‑GigabitEthernet0/0/1] quit
2.3 NAPT / PAT 端口地址转换（主流，多私网→同一个公网 IP，端口复用）
两种写法：①使用地址池 + no‑pat 关闭；带 no‑pat = 动态 NAT；不带 no‑pat=NAPT；
②直接使用外网接口 IP 做转换，不需要地址池（Easy‑IP，考试超级高频）
方式 A：Easy‑IP（直接使用外网接口本身公网 IP 做 PAT，企业最常用）
不需要配置公网地址池，直接复用路由器外网接口 IP。
[AR1] acl number 3000
[AR1‑acl‑adv‑3000] rule permit ip source 192.168.10.0 0.0.0.255
[AR1‑acl‑adv‑3000] quit
[AR1] interface GigabitEthernet 0/0/1
# Easy‑IP：nat outbound + acl，不写address‑group，直接复用接口公网IP，自动PAT端口复用
[AR1‑GigabitEthernet0/0/1] nat outbound 3000
[AR1‑GigabitEthernet0/0/1] quit
方式 B：地址池实现 NAPT（带端口复用）
[AR1] nat address‑group pool1 202.1.1.2 202.1.1.10
[AR1] acl number 3000
[AR1‑acl‑adv‑3000] rule permit ip source 192.168.10.0 0.0.0.255
[AR1‑acl‑adv‑3000] quit
[AR1] interface GigabitEthernet 0/0/1
# 不写no‑pat，默认开启端口复用=NAPT
[AR1‑GigabitEthernet0/0/1] nat outbound 3000 address‑group pool1
[AR1‑GigabitEthernet0/0/1] quit
3. NAT 查看排错命令
<AR1> display nat static #查看静态NAT配置
<AR1> display nat server #查看nat server端口映射
<AR1> display nat address‑group #查看NAT地址池
<AR1> display nat all #查看全部NAT信息
<AR1> display nat session table #查看NAT转换会话表
软考考试高频坑点
- NAT outbound 配置一定在路由器外网接口，内网接口不要配置。
- Easy‑IP：不配置 address‑group，直接 nat outbound acl 号，复用接口公网 IP，考的最多。
no‑pat参数：带上就是动态 NAT（多对多，不端口复用）；去掉 no‑pat 就是 NAPT 端口复用。- nat server 用于内网服务器对外发布服务，语法：
nat server protocol tcp global 公网IP 端口 inside 私网IP 端口。 - NAT 只转换ACL permit 的源网段；ACL 拒绝的流量不会做 NAT 转换。
- 内网出口路由器必须配置默认路由指向运营商；运营商侧需要配置回指内网的静态路由。
8.5 广域网与接入技术
上午选择题高频考点，考查各类接入技术的特点与适用场景。
1. 广域网封装协议
- HDLC：高级数据链路控制，面向比特，思科默认串口封装
- PPP：点对点协议，工业标准，支持认证（PAP/CHAP）、多协议承载，是广域网主流封装
- PAP认证：明文传递密码，两次握手，安全性低
- CHAP认证：哈希加密，三次握手，安全性高
- 帧中继：分组交换技术，虚电路连接，适合多分支互联
- MPLS VPN：运营商提供的虚拟专用网络，适合企业多分支组网
2. 常见接入方式
（1）铜线接入
- ADSL：非对称数字用户线路，基于电话线，上下行速率不对称
- VDSL：甚高速数字用户线路，速率高于ADSL，传输距离更短
- 特点：利用现有电话线，部署成本低，速率有限
（2）光纤接入
- 分类（按光纤到达位置）：
- FTTH：光纤到户，光纤直接到用户家中
- FTTB：光纤到楼，光纤到大楼，楼内双绞线入户
- FTTC：光纤到路边
- 核心技术：PON（无源光网络），包括EPON、GPON，点对多点架构
- 特点：速率高、带宽大、抗干扰强，是当前固定宽带的主流接入方式
（3）专线接入
- DDN、SDH、MSTP等运营商专线
- 特点：速率稳定、带宽独享、可靠性极高、延迟低；成本高，适合对网络质量要求高的企业
（4）无线接入
- 4G/5G蜂窝接入、卫星接入、微波接入
- 特点：部署灵活、无需布线；速率、稳定性弱于有线，适合偏远地区、临时组网、备份链路
8.6 网络故障诊断与排查
下午案例分析常考故障分析题，核心是分层排查思路。
1. 分层排查法（从下到上，效率最高）
- 物理层：检查网线、光纤、模块、电源、端口指示灯，确认物理链路是否正常
- 数据链路层：检查端口模式、VLAN配置、Trunk配置、MAC地址表、STP状态
- 网络层：检查IP地址、子网掩码、网关、ARP表、路由表、ACL规则，测试连通性
- 传输层：检查端口是否开放、防火墙是否拦截、TCP连接状态
- 应用层：检查服务是否启动、配置是否正确、权限是否正常
2. 常用排查命令
ping：测试三层连通性tracert/traceroute：追踪路由路径，定位故障网段arp -a：查看ARP缓存表，定位二层寻址问题ipconfig/ifconfig：查看主机IP配置netstat：查看端口监听、连接状态
3. 常见故障典型原因
- 终端无法上网：IP配置错误、网关配置错误、DNS故障、VLAN划分错误
- 同VLAN终端不通：端口配置错误、物理链路故障、STP阻塞错误端口
- 跨VLAN不通：三层网关配置错误、路由缺失、ACL拦截
- 无法访问外网：默认路由缺失、NAT配置错误、运营商链路故障
三、高频易混考点辨析
1. 标准ACL vs 扩展ACL
| 维度 | 标准ACL | 扩展ACL |
|---|---|---|
| 编号范围 | 1~99 | 100~199 |
| 匹配依据 | 仅源IP地址 | 源目IP、协议、源目端口 |
| 控制粒度 | 粗 | 精细 |
| 部署原则 | 靠近目的端 | 靠近源端 |
2. 根端口 vs 指定端口
- 根端口：非根桥设备上的端口，去往根桥最优路径的端口，每个非根桥有且仅有一个
- 指定端口：每条链路上的端口，负责向该网段转发数据，每条链路有且仅有一个
- 根桥上的所有端口都是指定端口，无根端口
3. 静态NAT vs PAT
- 静态NAT：一对一固定映射，每个私网地址独占一个公网地址，适合服务器
- PAT：多对一端口映射，多个私网地址共用一个公网地址的不同端口，适合内网用户上网，最常用
4. PAP vs CHAP认证
- PAP：两次握手，明文传输密码，安全性低
- CHAP：三次握手，哈希加密，不传输明文密码，安全性高
四、经典真题示例
-
以下关于生成树协议的描述中，错误的是（ ）
A. STP可以解决二层环路问题
B. 根桥选举依据桥ID，数值越小越优先
C. 阻塞端口不接收也不发送任何数据
D. RSTP收敛速度快于传统STP
答案：C
解析：阻塞端口会接收BPDU报文，只是不转发用户数据，并非完全不接收数据。 -
扩展ACL的编号范围是（ ）
A. 1~99 B. 100~199 C. 200~299 D. 300~399
答案：B
解析：标准ACL编号199，扩展ACL编号100199。 -
企业内网大量用户访问互联网，公网IP数量有限，最优的NAT方案是（ ）
A. 静态NAT B. 动态NAT C. PAT D. 以上均可
答案：C
解析：PAT（端口地址转换）实现多对一映射，最大化节省公网IP，是最主流的方案。 -
交换机连接PC的端口通常配置为____模式，交换机之间互联的端口通常配置为____模式。
答案：Access、Trunk
解析：接入终端用Access端口，设备互联承载多VLAN用Trunk端口。
五、备考建议
- 必拿分点：各类接入技术特点、ACL分类与规则、NAT类型对比、STP基础概念，这些上午选择题考点固定，记忆即可得分。
- 下午大题核心攻坚：
- VLAN/Trunk配置、静态路由、默认路由是基础分，必须熟练掌握配置逻辑，做到填空不丢分
- RIP/OSPF基础配置、ACL应用、NAT配置是高频考点，结合真题拓扑反复练习配置模板
- 故障排查题牢记分层排查思路，从物理层到应用层逐步分析，结合拓扑定位故障点
- 学习技巧：配置类考点不要死记硬背命令字符，重点理解每个配置项的作用和应用场景，结合拓扑图梳理数据转发流程
- 时间投入：总学习时长控制在7~9小时，2小时梳理二层交换技术与配置，2小时梳理路由与ACL/NAT配置，2小时攻克下午组网大题真题模板，1小时学习接入技术与故障排查，1小时刷题查漏补缺。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
5
0- 0
已为社区贡献3条内容
所有评论(0)
