一、实验前言与实验目的

1.1 实验前言

在局域网组网中，VLAN（虚拟局域网）可以实现广播域隔离，有效解决二层广播风暴、网段混杂的问题。但在多交换机组网场景下，同一VLAN下的终端分布在不同交换机时，普通Access链路无法实现跨交换机通信，此时必须依靠 Trunk 干道链路传输带VLAN标签的数据帧。

本实验是网络工程师入门核心实验，彻底吃透跨交换机VLAN通信原理，是后续三层交换、路由聚合、园区网组网的基础。

1.2 实验目的

• 理解 Access 端口与 Trunk 端口的核心区别与应用场景

• 掌握跨交换机同VLAN通信的配置逻辑

• 熟练配置交换机 Trunk 干道链路，允许指定VLAN通过

• 掌握实验验证方法，能够排查 Trunk 链路配置错误导致的不通故障

• 学会通过 display 命令查看端口VLAN信息，定位网络故障

二、实验原理

2.1 Access 端口原理

Access 为接入端口，用于连接终端设备（PC、服务器）。

• 仅属于一个VLAN，是终端的接入端口

• 接收终端数据帧：打上对应VLAN标签

• 发送数据给终端：剥离VLAN标签，终端无法识别带标签帧

2.2 Trunk 端口原理

Trunk 为干道端口，专门用于交换机与交换机互联。

• 可以同时承载多个VLAN的数据帧

• 通过VLAN标签区分不同网段的数据

• 仅允许配置放行的VLAN通过，未放行的VLAN数据会被直接丢弃

• 核心作用：实现跨交换机、同VLAN终端二层互通

三、实验拓扑与规划

3.1 拓扑结构

• SW1（G0/0/24） <--Trunk链路--> SW2（G0/0/24）
• PC1 -- SW1-G0/0/1（VLAN10）
• PC2 -- SW2-G0/0/1（VLAN10）

3.2 地址规划

本次所有终端均属于 VLAN10，同一网段：192.168.10.0/24

• PC1 IP：192.168.10.253 子网掩码：255.255.255.0

• PC2 IP：192.168.10.252 子网掩码：255.255.255.0

• 网关：无需配置（二层同网段通信，不需要网关）

四、实验设备与环境

• 设备：2台华为交换机（S5700/S3700均可）、2台PC终端

• 仿真软件：eNSP / Packet Tracer

• 系统：华为VRP系统

五、详细配置步骤（带逐行命令解析）

5.1 SW1 交换机完整配置

# 1. 进入系统视图（用户视图->系统视图，才可配置设备参数）
sys
system-view
# 2. 修改交换机名称为SW1，方便设备区分
sysname SW1
# 3. 创建VLAN10（必须先创建VLAN，否则端口无法划入对应VLAN）
vlan 10
# 退出VLAN视图，返回系统视图
quit
# 4. 配置接入端口 G0/0/1（连接PC1）
interface GigabitEthernet 0/0/1
# 修改端口类型为access接入模式（连接终端专用）
port link-type access
# 将该端口划入VLAN10
port default vlan 10
quit
# 5. 配置互联端口 G0/0/24（连接SW2，Trunk模式）
interface GigabitEthernet 0/0/24
# 修改端口类型为trunk干道模式（交换机互联专用）
port link-type trunk
# 允许VLAN10的数据帧通过该Trunk链路
port trunk allow-pass vlan 10 quit

5.2 SW2 交换机完整配置

SW2配置逻辑与SW1完全一致，保证两端Trunk链路参数对称，否则链路无法正常转发数据。

# 进入系统视图
sys
system-view

# 修改设备名称为SW2
sysname SW2

# 创建VLAN10
vlan 10
quit

# 配置接入端口 G0/0/1（连接PC2）
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10
quit

# 配置上联Trunk端口 G0/0/24
interface GigabitEthernet 0/0/24
port link-type trunk
port trunk allow-pass vlan 10
quit

5.3 关键命令全局解析（必看）

• port link-type access：定义端口为终端接入模式，剥离VLAN标签，适配PC终端

• port default vlan 10：将物理端口划分至VLAN10，该端口所有数据属于VLAN10广播域

• port link-type trunk：定义端口为交换机互联干道模式，可携带VLAN标签转发多VLAN数据

• port trunk allow-pass vlan 10：白名单机制，仅放行VLAN10数据，其余VLAN数据全部拦截丢弃

六、实验验证：正常通信测试

6.1 终端IP配置

分别为两台PC配置静态IP，无需填写网关和DNS。

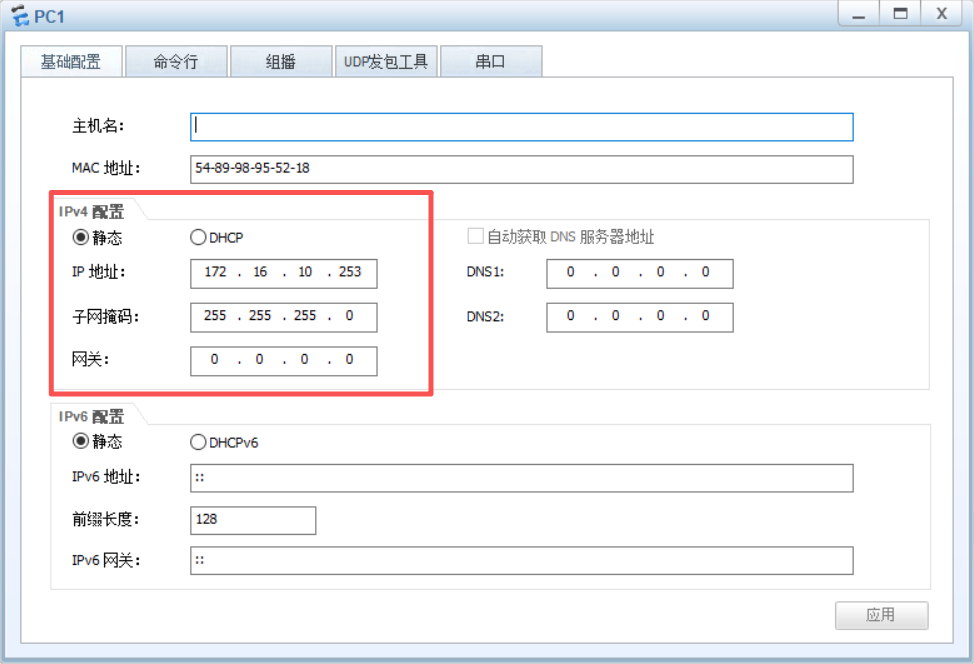

• PC1：192.168.10.253 /24

• PC2：192.168.10.252 /24

•

6.2 Ping连通性测试

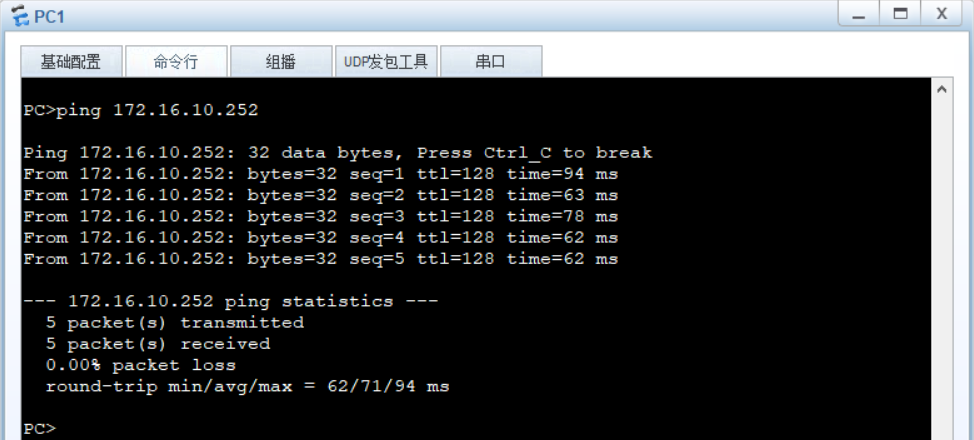

在PC1 CMD窗口执行命令：ping 172.16.10.252

预期结果：数据包全部通畅，无丢包、无超时，跨交换机VLAN10终端正常二层互通。

6.3 交换机信息查看（验证配置生效）

在交换机特权视图执行命令，查看端口VLAN配置：

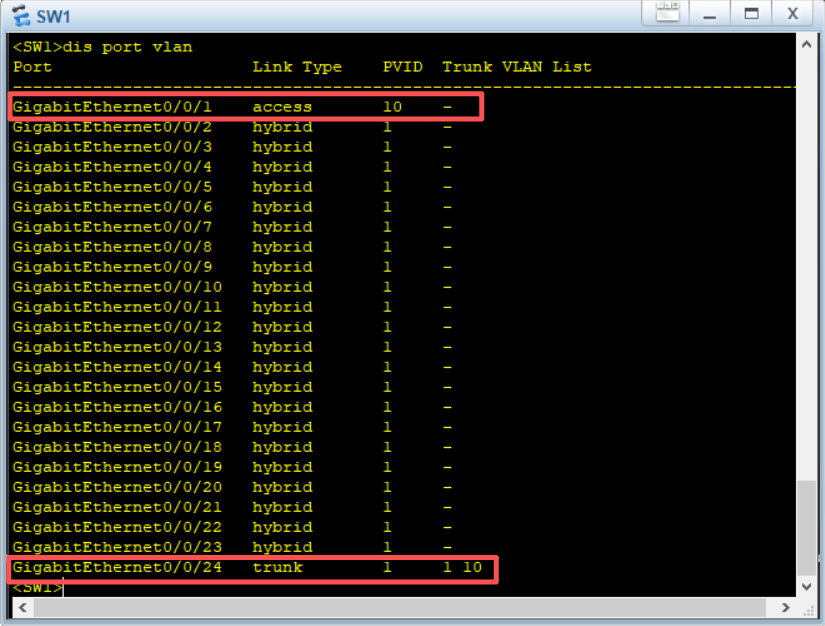

display port vlan

正常现象：

• G0/0/1端口：PVID为10，端口类型access，属于VLAN10

• G0/0/24端口：端口类型trunk，允许VLAN10通过

七、经典故障实验：Trunk漏放VLAN10（不通故障复现与排查）

7.1 故障场景

删除交换机Trunk端口的VLAN10放行配置，模拟配置遗漏工程常见故障。

7.2 故障配置命令

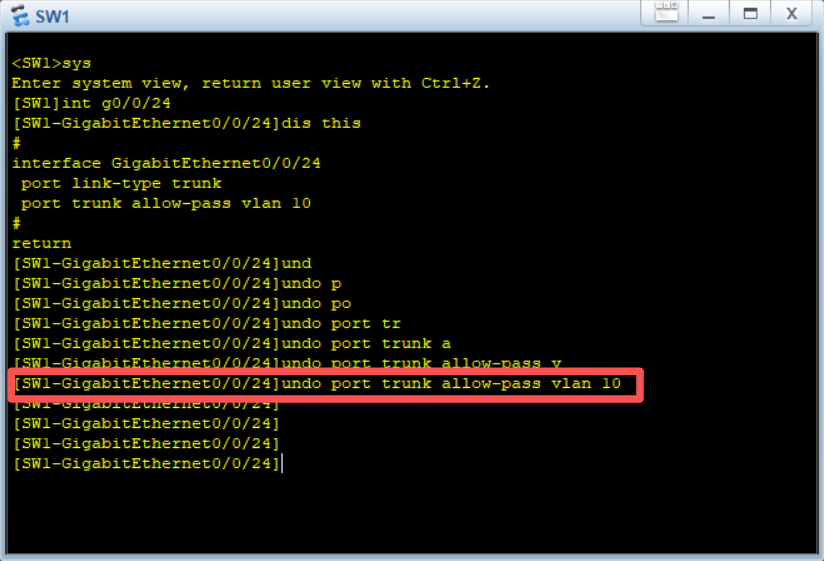

以SW1为例，清空Trunk允许的VLAN：

#进入g0/0/24接口
interface G0/0/24

# 取消VLAN10放行
undo port trunk allow-pass vlan 10
quit

7.3 故障现象

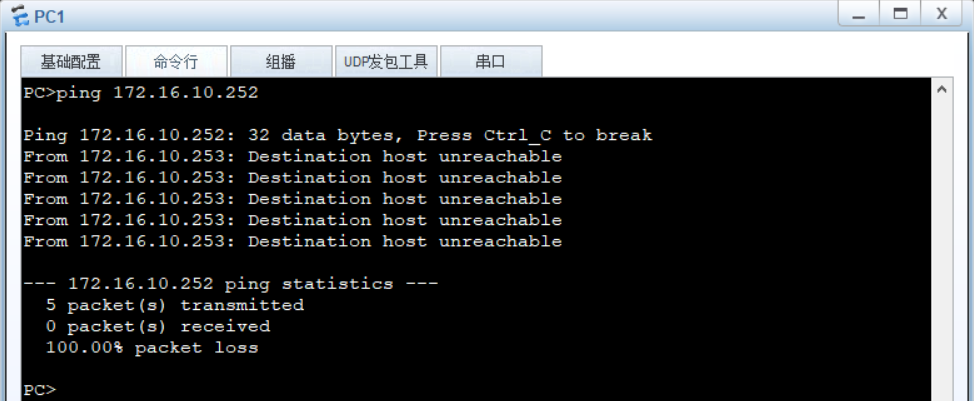

再次使用PC1 ping PC2，全部请求超时，完全不通。

7.4 故障根因分析

Trunk端口默认仅放行VLAN1，手动配置放行VLAN才可以转发对应VLAN数据。删除VLAN10放行规则后，SW1的G0/0/24端口会直接丢弃所有VLAN10的带标签数据帧，数据无法跨交换机传输，终端通信中断。

7.5 故障排查方法

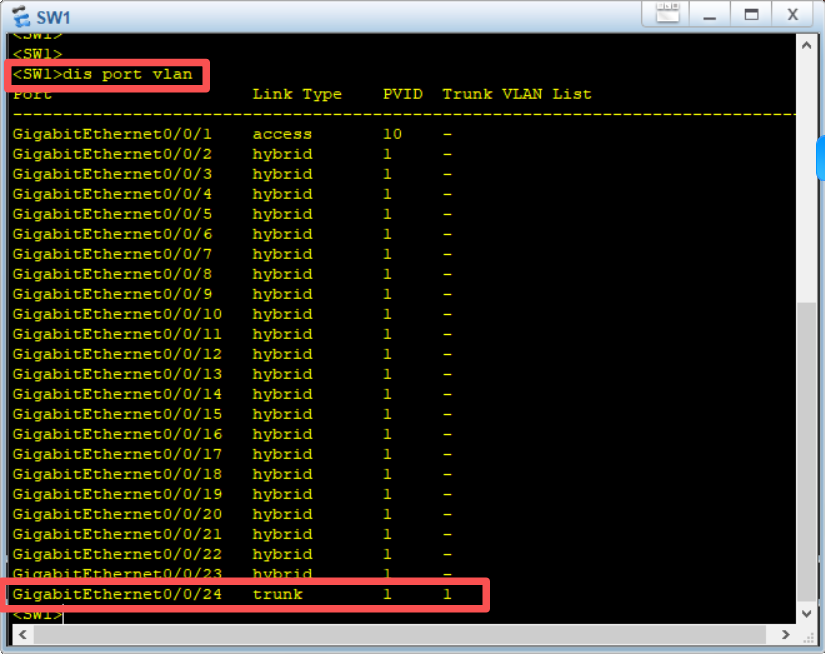

执行查看命令：

display port vlan

故障特征：G0/0/24 Trunk端口仅放行VLAN1，无VLAN10权限，精准定位配置遗漏问题。

7.6 故障修复

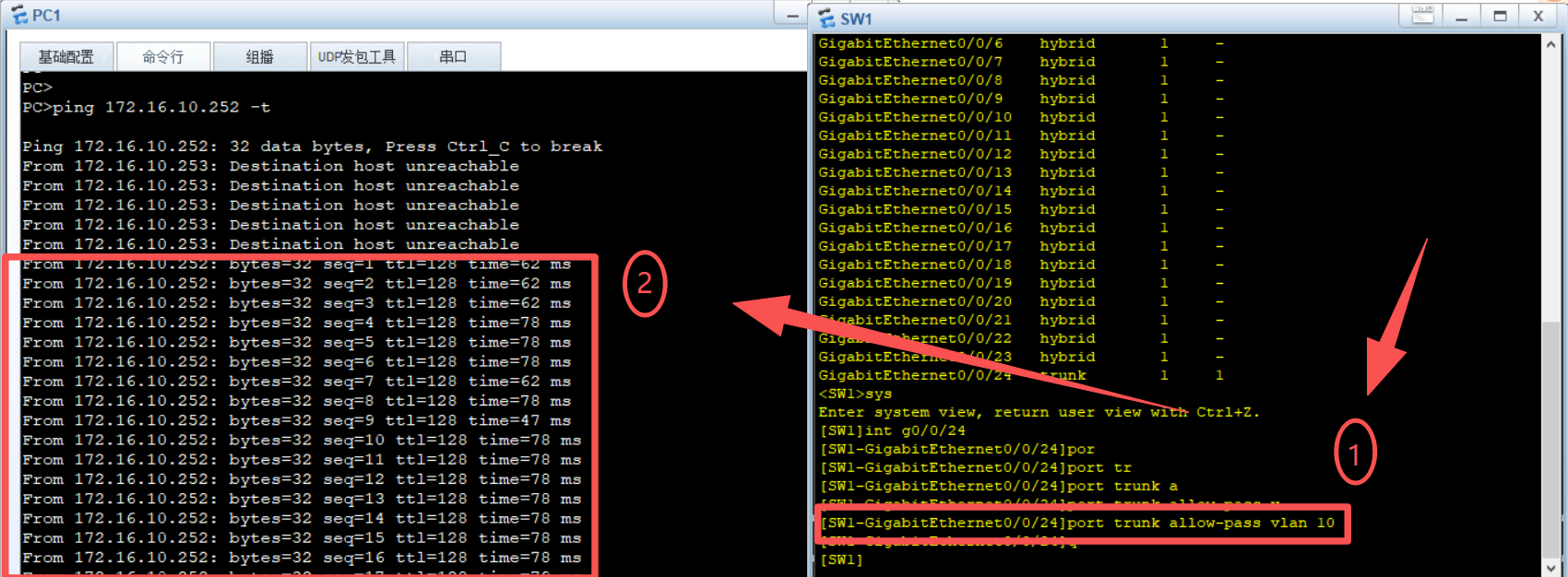

重新在两端交换机Trunk端口放行VLAN10即可恢复通信：

interface G0/0/24
port trunk allow-pass vlan 10
quit

八、实验核心总结（面试/工程重点）

1. 同VLAN跨交换机通信，必须配置Trunk链路，Access链路无法跨交换机传输带标签数据

2. Access口接终端、Trunk口接交换机，端口类型不能混用，否则全网不通

3. Trunk链路为白名单机制，未手动allow-pass的VLAN默认无法通行

4. 跨交换机VLAN不通的Top1故障：Trunk端口未放行对应业务VLAN

5. 排障优先使用 display port vlan 查看端口VLAN权限，快速定位问题
