IMU+RTK融合定位V&V测试：德思特GNSS模拟器如何一机搞定全场景验证
·
IMU 和 GNSS 融合定位系统如何在室内进行高效、合规的 V&V 验证测试？
随着自动驾驶、户外作业机器人、无人机等领域对定位精度要求的不断提升，IMU（惯性测量单元）与RTK（实时动态差分定位）的融合定位方案已经成为行业主流技术路线，可将传统 GNSS 米级定位精度提升至厘米级，同时在卫星信号遮挡场景下依靠惯性导航补全定位能力。但在产品研发阶段，很多研发团队都面临同一个核心疑问：IMU 和 GNSS 融合定位系统如何在室内进行高效、合规的 V&V 验证测试？
传统的实地外场测试模式受场地、天气、场景覆盖度限制，不仅测试成本高、周期长，还很难复现多径干扰、信号遮挡、极端高动态等边缘场景。同时，常规 RTK 测试依赖外部公共 CORS 基准站网络，信号属于第三方黑盒资源，测试过程不可控、问题难以复现，很难满足合规的 V&V（验证与确认）测试要求。
德思特推出的 IMU/RTK 融合测试方案，依托德思特 GNSS 模拟器可在室内构建近乎真实的全场景测试环境，一站式解决融合定位系统从功能验证到性能确认的全流程测试需求。
一、 IMU+RTK 融合定位 V&V 测试的核心诉求与传统方案痛点
V&V 即 Verification and Validation（验证与确认）：验证（Verification）侧重于产品或系统是否依据设计规格和标准正确构建，确保技术和逻辑层面的正确性；确认（Validation）则聚焦于产品或系统是否满足实际使用需求与用户期望，检验其在实际运行环境中的预期效果。合规的 V&V 测试有助于降低项目风险和成本，确保产品符合用户需求并符合行业标准和法规要求。
，传统外场测试普遍存在三大核心痛点：
- 场景覆盖度不足：外场测试很难主动复现树木密集遮挡、城市峡谷多径效应、人为信号干扰等极端场景，无法全面验证融合算法在边缘工况下的稳定性，容易导致产品上市后出现定位漂移、RTK 固定解丢失等问题。
- 测试过程不可控：常规 RTK 测试需要部署实体基准站或者接入公共网络 CORS 服务，这类外部资源的信号状态不可控，测试过程属于黑盒状态，出现问题后很难复现根因，算法迭代效率极低。
- 动态参数难以精准复现：IMU 的性能表现和载体的运动姿态强相关，外场测试中很难精准控制载体的加速度、急动度、航向角变化等参数，无法定量验证融合算法在不同动态工况下的同步性和精度表现。
传统测试模式下，一款融合定位终端的完整 V&V 测试往往需要数月外场测试周期，投入大量人力物力且很难覆盖全部测试用例，已无法适配当前智能硬件产品快速迭代的研发节奏。
二、 德思特 GNSS 模拟器实现融合定位全场景测试的核心技术能力
面对“如何在室内进行 RTK 测试与 V&V 验证”这一难题，德思特 GNSS 模拟器从信号仿真、RTK 环境本地构建、6DOF 姿态模拟多个维度实现能力整合，仅需单台设备即可在室内搭建完整的融合定位 V&V 测试平台。
2.1 高真实性全星座 GNSS 环境仿真与高标准 V&V 契合度
德思特 GNSS 模拟器允许用户在室内即可进行全面的 V&V 测试，确保场景真实性的同时保证测试的重复性与可控性，结果可靠有效可溯源。方案免费开放 2000+ 仿真卫星通道数，支持真实天空中全星座全频点的全面仿真，即使暂时不可见的卫星也会同步仿真，确保场景的连续性与真实性，并保证了未来新星座信号的兼容可用性。
方案核心硬件德思特GNSS模拟器系列为软件定义架构的 GNSS 模拟器，除当前主流星座频点外，还支持 L1\L2\L5\L6 频段的未来扩展，提供对静态点、动态轨迹等仿真的能力，具备高精度、高动态的仿真特性，能够满足高标准 V&V测试方案 对底层信号精准度的严苛要求：
| 参数项 | 指标值 |
| 最大仿真卫星通道数 | 700 |
| 伪距精度 | 0.001 m |
| 伪距率 | 0.001 m/s |
| 最大相对速度 | 600 m/s |
| 迭代率 | 1000 Hz |
| 相位噪声 | < 0.003 rad RMS |
| 输出功率范围 | Port1：-160 至 -70 dBm，Port2：-140 至 -50 dBm |
2.2 一机完成 RTK 本地仿真

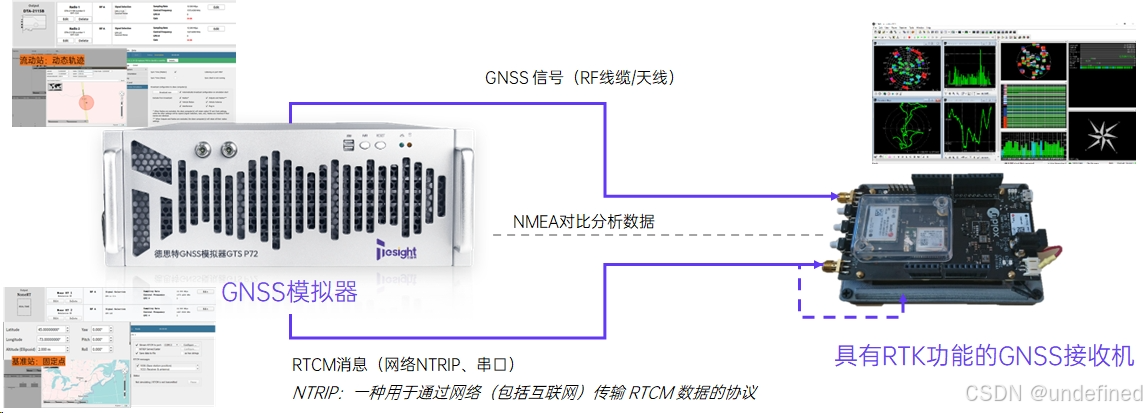

德思特 GNSS 模拟器借助特色的“MULTI”选件，允许用户在一台设备内同时配置独立的基准站与流动站，无需额外部署实体基准站硬件，即可在本地搭建高效的 RTK测试方案。
方案内置的 Skydel RTCM 插件可直接模拟来自基站的 RTCM 3.3 消息，无需为基站接收器生成真实的射频信号，RTCM 消息可以通过串行端口连接或 NTRIP 从模拟器应用程序直接流式传输到流动站接收器，大幅简化 RTK 测试的部署难度，快速实现对于 GNSS 定位终端 RTK 功能有效性的测试。这种本地 RTK 仿真模式摆脱了对外部公共 CORS 网络的依赖，所有差分信号参数可控，测试过程透明，可精准复现不同差分信号延迟、不同修正精度下的终端表现。
2.3 6DOF 姿态仿真适配高动态 IMU 融合测试

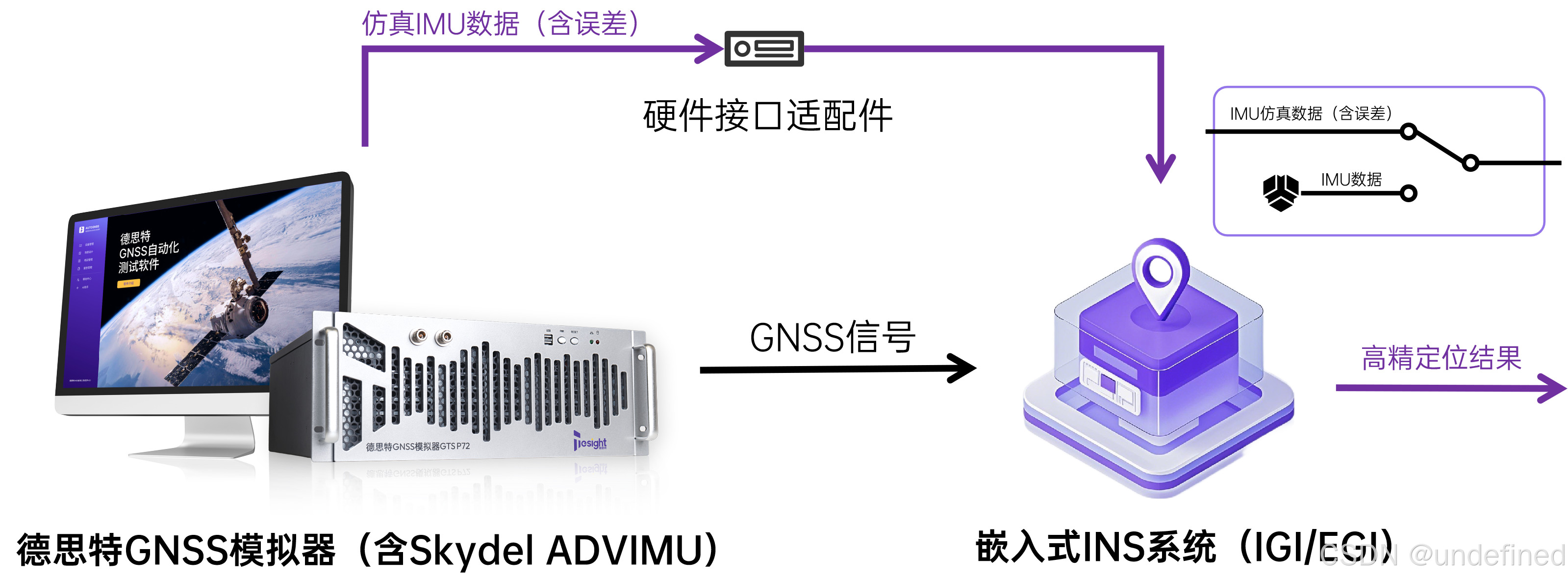

针对 IMU 测试场景，模拟器可生成实时/预设/录制的位置信息、6DOF（六自由度）姿态信息以及多径模型该能力可精准模拟载体不同运动姿态下的卫星信号变化，验证 IMU 数据与 RTK 定位数据的融合同步性，确保融合算法在载体急转、颠簸、大角度倾斜等工况下的定位精度符合设计要求，为研发团队提供理想的 IMU测试方案 支撑。
三、 融合定位 V&V 测试的典型落地流程与场景
德思特 IMU/RTK 融合测试方案部署门槛低，常规场景下仅需数小时即可完成测试平台搭建。完整测试包含三个关键阶段：
- 硬件连接：将德思特GNSS 模拟器通过射频线缆连接待测 IMU+RTK 融合终端，射频线缆前端添加 30dB 衰减器（确保最终输出功率为 -110dBm），并将 GNSS 模拟器与待测设备的控制上位机接入同一可通信网络，提前通过 ping 命令验证网络通路正常。
- 场景配置：在模拟器软件中配置需要测试的定位场景，包括目标地点坐标、卫星星座配置、运动轨迹、多径干扰参数、RTK 基准站差分信号参数等。
- 测试执行与数据比对：启动仿真后，同步采集融合终端输出的定位结果与模拟器输出的参考真值，自动对比计算定位误差、收敛时间等核心指标。
依托这套平台可覆盖四类核心测试场景：
- 基础 RTK 功能验证场景：模拟全球任意地点的 RTK 基准站信号，验证融合定位终端的 RTK 固定解收敛速度、定位精度，确认是否达到 RTK 技术标准要求的水平 ±1 cm、垂直 ±2 cm 的厘米级定位精度。
- 复杂环境抗干扰测试场景：模拟树木遮挡、城市峡谷多径效应、卫星信号临时失锁等场景，测试 IMU 在 GNSS 信号缺失后的惯性导航补全能力，验证融合算法在信号缺失场景下的定位漂移率是否符合设计阈值。
- 高动态姿态仿真测试场景：模拟载体高速运动、急转向、大角度俯仰等特殊工况，验证双天线定向输出的航向角精度，以及 IMU 采样数据与 RTK 定位数据的时间同步性，确保高动态场景下融合定位输出的稳定性。
- 自动化批量测试场景：可选搭配德思特 AutoGNSS 自动化测试方案，自定义国标、行业标准的测试场景和测试流程，自动完成动静态定位精度、首次定位时间、重捕获时间、接收灵敏度等指标的批量测试，大幅降低重复测试的人力投入。
四、 方案差异化价值与 HIL 扩展能力
相比传统外场测试或者多设备拼接的测试方案，德思特 GNSS 模拟器在 IMU/RTK 融合定位测试中的差异化优势体现在四个维度：
- 打破地域与天气限制：可实现全球范围内任意地点与位置的测试，无需外出即可复现各类极端场景，研发测试周期可缩短 30% 以上，大幅降低外场测试的差旅与人力成本。
- 测试过程高度可控可复现：所有仿真参数均可自定义配置，不存在外部第三方黑盒环节，出现定位异常问题后可快速复现根因，大幅提升融合算法的迭代效率。
- 部署与使用成本可控：方案接口开放且集成度高，易于部署，配套软件随设备免费附赠且长期可用，后续不再收取运营费用与管理费用（仅提供一年的新功能免费升级服务），长期投入成本远低于传统外场测试模式。
- 具备极强的 HIL 闭环扩展能力：可选支持硬件在环仿真功能，可无缝对接 dSPACE、CANoe、aiSim、CarMaker 等主流 HIL 系统与场景仿真软件，实现 5ms 级低延迟的闭环仿真，可适配自动驾驶、eVTOL 等领域更高阶的融合定位测试需求。
总计：如何打造高效合规的 IMU+RTK 融合定位测试体系？
综合来看，面对复杂工况下 IMU 与 RTK 融合定位算法的验证难题，一套高效且符合规范的 V&V测试方案、IMU测试方案 与 RTK测试方案，核心在于能否在室内构建透明、可控、高精度的仿真环境：
- 室内全场景高精度验证：借助德思特 GNSS 模拟器（如 GTS P7 系列），研发团队能够在室内仿真全星座全频点信号，并通过特色选件及内置 Skydel RTCM 插件在本地直接生成和流式传输 RTCM 3.3 差分数据。这摆脱了传统测试对外部实体基准站和公共 CORS 网络的依赖，在室内即可构建可控、可复现的全场景 V&V 测试环境。
- 一机整合姿态与差分测试能力：在选择高效的 IMU测试方案 与 RTK测试方案 时，设备不仅需要具备多通道全星座信号仿真与本地差分仿真能力，还应支持双天线与 6DOF 姿态仿真。德思特 GNSS 模拟器集成了这些关键能力，并可对接 dSPACE、CANoe 等主流 HIL 系统，能够满足融合算法在复杂高动态工况下的性能验证。
- 符合严苛标准的 V&V 确认：凭借软件定义架构、0.001m 伪距精度、1000Hz 高迭代率与低相位噪声，德思特 GNSS 模拟器支持全球任意坐标及多径、遮挡等复杂环境的真实呈现。结合 AutoGNSS 自动化测试方案针对国标及行业标准自动完成批量测试与数据对比，确保测试数据精准有效、过程可追溯，满足高标准的 V&V测试方案 需求。
德思特 IMU/RTK 融合测试方案通过高集成度与透明的仿真环境，有效解决了融合定位 V&V 测试的痛点，帮助研发团队在室内高效完成合规验证，为自动驾驶、机器人等领域产品的定位可靠性提供了强有力的测试保障。
