专栏：《计算机网络基础》
对应总览： 第五篇　链路层与物理层：邻站交接与真正的「介质」
本篇角色： VLAN 专章——广播域怎么被切开、Tag 怎么走、跨 VLAN 何时要上三层
承接：《ARP / ND：IP 地址如何变成邻站门牌 MAC》
读完你能： 用广播域解释 VLAN；分清 Access / Trunk / Native；说明 SVI 如何做跨 VLAN；把「IP 都对却 ARP 无回复」接到 VLAN；用对照实验验证隔离；把云上「虚拟网络」映射回二层直觉

导读：线插着，却像不在一个局域网

上一章说：同网段通信要靠 ARP「喊一嗓子」。
ARP 请求是广播——它能传到多远，取决于广播域有多大。

现场里常有这种怪事：

两台电脑：
  A: 192.168.10.8/24
  B: 192.168.10.9/24
掩码一样、地址同网段、线都插在「同一台」交换机上
→ 就是 ping 不通
→ tcpdump 看见自己在发 ARP Request，永远等不到 Reply

很多人会先怀疑网卡驱动、防火墙、甚至重装系统。更常见的真相是：

它们被划进了不同的 VLAN——逻辑上根本不在同一个二层广播域。

VLAN（Virtual LAN）要解决的，正是在同一套交换设备、同一根上行链路上，把局域网切成多片「彼此听不见广播」的逻辑网络。物理拓扑可以共用；广播与未知单播的洪泛边界，由 VLAN 重新画。

一、概念：VLAN 在切什么？

1.1 它是什么、解决什么痛点

VLAN：在二层把端口（或帧）划分到不同广播域，使不同 VLAN 默认二层隔离——广播、未知单播洪泛通常互不可达。

没有 VLAN 时	有 VLAN 时
一台交换机 ≈ 一个大广播域	一台交换机可切成多个广播域
ARP 能吵到所有口	ARP 通常只吵到同 VLAN 的口
部门隔离往往靠「换设备 / 换线」	可在同一物理网上做逻辑隔离
广播风暴影响面更大	故障与吵闹可被限制在片内

它解决的不是「给主机再发一个 IP」，而是：

同一物理交换平面上，
如何让办公、访客、服务器「共用机柜与上行」，
却在二层上彼此听不见。

1.2 VLAN 不等于「换 IP 段」，但常常一起规划

工程上常见配套：

VLAN 10 ↔ 网段 10.10.10.0/24
VLAN 20 ↔ 网段 10.10.20.0/24

这是运维约定，方便人脑记忆与防火墙对象命名，并不是协议规定「VLAN 号必须等于网段第三段」。
真正让「同网段却不通」的，是二层没在一起；IP 规划只是让人好记。

反过来也会踩坑：

硬把不同 VLAN 的口配成同一 IP 网段
→ 仍然 ARP 不到（二层隔离）
→ 看起来像「掩码对了但局域网坏了」

所以排障时要同时问两件事：地址前缀是否对齐（网络层），以及是否同 VLAN / Trunk 是否放行（链路层）。只改掩码救不了 VLAN 切错。

1.3 和子网、SVI、安全组的边界

概念	主要在哪一层直觉	典型动作
VLAN	二层广播域隔离	切广播、限制洪泛范围
IP 子网	三层地址规划	决定「谁算邻居、谁走网关」
路由器 / SVI	让不同 VLAN 三层互通	跨网段转发
安全组 / ACL	常在三层/四层再过滤	许不许说、对哪些端口说

可以这样记节奏：

VLAN 让你们「听不见」
路由器 / SVI 让你们「跨网段说话」
防火墙 / 安全组再决定「许不许说」

云上常见的「子网互通了却业务被挡」，多半已经走出 VLAN，走到了安全组；「同网段 ARP 都失败」，则更该先回二层。

1.4 冲突域、广播域，VLAN 动的是哪一个？

现代交换以太网里，每个交换端口大致是自己的冲突域；VLAN 主要动的是广播域边界。
ARP、DHCP Discover、部分服务发现，都爱广播。VLAN 把这些噪声关进「自己的房间」，也顺便把「误插口」的影响关小。

若有人跟你说「VLAN 是为了减少冲突」——在今天的交换网络里，这话过时了；更准确的说法是：VLAN 管理广播与二层可达范围。

二、原理：802.1Q、Access、Trunk、Native、SVI

2.1 802.1Q Tag：帧上多贴一张「VLAN 纸条」

需要在链路上携带 VLAN 信息时，以太网帧会插入 VLAN Tag（IEEE 802.1Q）：

目的MAC | 源MAC | [Tag: TPID + PCP/DEI + VLAN ID] | EtherType | 载荷 | FCS

常见直觉点：

字段相关	你要知道的
TPID	常见 0x8100，表示后面是 802.1Q Tag
VLAN ID（VID）	常用 1～4094（保留值视设备/标准细节）
优先级位	可做简单 QoS 分类；本篇不展开
帧变长	Tag 让帧多 4 字节；抓包与部分 MTU 讨论会碰到

带 Tag 的帧多在 Trunk 链路上走；对端交换机靠 Tag 知道它属于哪个 VLAN。
主机网卡通常发出的是无 Tag 帧；Tag 多半由交换机口规则加上或剥掉。终端「无感」，是设计目标，不是偶然。

抓包时若在主机口上很少看见 Tag，不代表 VLAN 不存在——更常见的是 Access 口已经剥干净了。

2.2 Access 口：终端侧「只属于一个 VLAN」

电脑 —— Access口(VLAN 10) —— 交换机

行为直觉：

• 电脑发来的无 Tag 帧，交换机视为属于该口的 Access VLAN（例如 10）

• 从该口送给电脑的帧，通常剥掉 Tag，电脑无感

• 适合办公电脑、打印机、摄像头等「单一业务」终端

Access 配错的经典样子：两台机器 IP 同网段，线都亮，就是 ARP 无 Reply——因为它们各自 Access VLAN 不同。

2.3 Trunk 口：上行「一条线跑多个 VLAN」

接入交换机 ====Trunk==== 汇聚交换机
（VLAN 10、20、30… 的帧用 Tag 区分）

行为直觉：

• 多 VLAN 流量复用同一根物理线

• 两端「允许通过的 VLAN 列表」必须对齐

• 列表漏了某个 VLAN，就会出现「接入侧有、汇聚侧无」的 VLAN 孤岛

Trunk 不是「更高级的 Access」，而是给交换机之间、交换机与能理解 Tag 的设备之间用的多路复用通道。把服务器口随手开成 Trunk、又忘了限制允许列表，有时会引入意外的二层连通或安全面扩大——生产上要按规范收紧。

2.4 Native VLAN：不打 Tag 的那一位「熟人」

Trunk 上常约定：某一 VLAN 的帧不打 Tag（称为 Native VLAN）。
历史兼容、部分管理流量、或厂商默认行为都会用到它。

坑在一致性：

交换机 A：Native = VLAN 1
交换机 B：Native = VLAN 99
→ 无 Tag 帧被双方理解成不同 VLAN
→ 难查的二层异常、意外互通或不通

排障清单里建议留一条：查 Trunk 时，顺带确认 Native VLAN 是否一致，以及生产是否把 Native 从「默认 1」改成了明确规划值。
不同厂商命令不同，记意图即可：Native 是「无 Tag 时算谁」。

2.5 不同 VLAN 如何通信？——要上三层（SVI / 路由）

仅二层交换机、又没有路由设备时：

不同 VLAN = 永久二层隔离
（这是特性，不是故障）

需要互通时，常见做法：

VLAN10 主机 ──► 接入/汇聚
                 │
                 ▼
        三层交换机 SVI（如 vlan10 = 10.10.10.1/24
                        vlan20 = 10.10.20.1/24）
                 │
                 ▼
VLAN20 主机 ◄── 路由转发（跨网段）

SVI（Switch Virtual Interface）：交换机上的 VLAN 三层接口，常作为该 VLAN 内主机的默认网关。
主机 A（VLAN10）访问主机 B（VLAN20）时：

1. A 发现目的不在本网段 → 把包交给网关（SVI10）

2. 交换机/路由器查路由，从 SVI20 转发出去

3. B 所在 VLAN 内再做一次邻居解析（ARP/ND）

也有「路由器单臂」（一个物理口 Trunk 多个 VLAN，路由器上建子接口）等老派拓扑；骨架相同：VLAN 负责切开，跨 VLAN 是路由问题。

跨 VLAN 仍 ping 不通时，别只盯 Tag——还要查：

SVI 是否 up、地址是否对
主机网关是否指向对应 SVI
ACL / 防火墙是否默丢
路由表是否有对端网段

2.6 和 ARP 章的咬合

同 VLAN + 同 IP 网段 → ARP 广播能到达 → 可能学到邻居
不同 VLAN             → ARP 到不了     → ip neigh 常 FAILED / 无 Reply
Trunk 漏放行          → 某段路径「像不同 VLAN」→ 同样无 Reply

所以「IP 都对却 ARP 无回复」的决策树要多几根枝：

ARP 无 Reply
  ├─ 对端关机 / 主机防火墙丢 ICMP（先区分：ARP 有没有 Reply）
  ├─ 线/口故障（link down、NO-CARRIER）
  ├─ Access VLAN 不一致
  ├─ 中间 Trunk 未允许该 VLAN
  └─ 端口隔离 / PVLAN / 无线客户端隔离（表现类似）

抓包口诀：若本机狂发 ARP Request、网线上同 VLAN 却永远没有 Reply，优先怀疑「广播域没拼上」，而不是先怀疑 IP 算术。

2.7 Tag 在路径上的「加」与「剥」（心里要有动画）

主机A(无Tag) → Access(VLAN10)：打上/归入 10
     → Trunk：带 Tag 10 送往汇聚
     → 对端 Trunk：按 Tag 10 进入 VLAN10 管道
     → Access 到主机B：剥 Tag，主机B 仍无感

任一步 VLAN 映射错，动画就演砸：最常见是 Access 口划错，或 Trunk 允许列表漏号。

三、应用：园区、家用、云上你都会碰到

3.1 公司园区：部门 / 访客隔离

员工有线接入 → VLAN 办公
访客 Wi‑Fi   → VLAN 访客（常只能出公网）
服务器区     → VLAN 服务器
打印机/IoT   → 更窄的 VLAN + ACL

同一楼层交换机，靠 VLAN 而不是「人手一交换机」做隔离。
访客能上网却进不了文件服务器，经常是：无线关联成功 + 访客 VLAN + ACL，而不是「信号差」。

3.2 语音与数据共线

IP 电话与电脑有时共享一个口：数据 VLAN + 语音 VLAN（口上支持 Voice VLAN 时）。
电话注册失败、电脑却正常时，除了看 SIP/服务器，也要问：语音 VLAN 有没有在上行 Trunk 放行？口上有没有把电话帧归错 VLAN？

3.3 数据中心与多租户

机柜交换机上行 Trunk 承载大量 VLAN；再往上可能是 VXLAN 等叠加。
对主机同学：不必先啃完整数据中心架构，只要记住——多租户隔离在二层语义上，仍是「广播别漏到别人家」。

3.4 家用光猫：藏起来的业务 VLAN

家用设备常把 VLAN 藏进「IPTV 口 / 桥接 / 光猫多业务」配置里。
电视口和上网口隔离，本质也是不同业务 VLAN。插错口 = 进错广播域：电脑插进 IPTV 口，表现可以是「有链路灯却上不了网」或拿到奇怪地址。

3.5 云上的「VLAN 式」直觉

云控制台里的 VPC、子网、交换机、端口组、安全组，并不总是字面意义上的 802.1Q，但排障语言很像：

云上说法（示意）	可用的二层/隔离直觉
不同 VPC	强隔离，默认二层/三层都不通
同 VPC 不同子网	常要路由；安全组再过滤
同一子网两台 ECS	更像「同广播域邻居」；仍可能被安全组挡
弹性网卡 / 辅助私网 IP	改的是「口与地址绑定」，不是随便改掩码就能跨域

当你在云上看到「安全组已放行仍不通」，先区分：是邻居解析/路由问题，还是策略丢包。VLAN 章练的就是前半段肌肉——「到底有没有在同一个二层可达域里」。

3.6 虚拟机与 Linux 桥上的 VLAN 子接口

实验或虚拟化环境可用 VLAN 子接口建立直觉（需权限与网卡/驱动支持）：

# 示意：在 eth0 上建 VLAN 10 子接口
sudo ip link add link eth0 name eth0.10 type vlan id 10
sudo ip addr add 192.168.10.8/24 dev eth0.10
sudo ip link set eth0 up
sudo ip link set eth0.10 up

这让你在主机侧「看见」Tag 与隔离。生产配置仍以交换机/云平台策略为准；乱在办公网口上建子接口，可能把实验流量送进不该进的 Trunk——只在实验室或明确允许的环境做。

清理示意：

sudo ip link delete eth0.10

四、问题定位：VLAN 配错长什么样？

4.1 经典症状清单

现象	常见 VLAN 向原因
同网段 ping 不通，ARP 无 Reply	两端 Access VLAN 不同；或其一插错口
部分业务不通、其它同楼正常	Trunk 未放行该 VLAN
某楼层整片不通	上行 Trunk 断 / VLAN 列表被改 / 汇聚故障
间歇性古怪、难复现	Native 不一致；环路叠加 VLAN；链路闪断
能通网关不能通邻桌	查是否同 VLAN；是否端口隔离 / AP 客户端隔离
跨部门访问失败但「网关能 ping」	可能二层正常，卡在跨 VLAN 路由/ACL

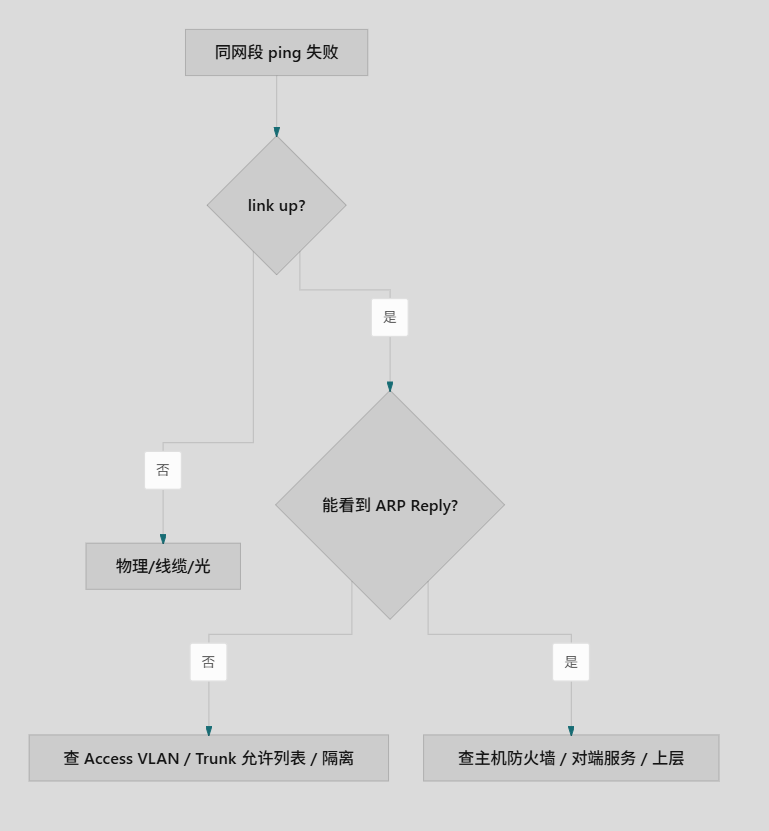

4.2 决策树

「局域网同网段不通」
  │
  ├─ link down / NO-CARRIER → 物理/线缆（以太网章、物理层章）
  │
  ├─ ARP 无 Reply
  │     ├─ 确认双方 IP/掩码真的同网段
  │     ├─ 确认是否同一 Access VLAN
  │     └─ 中间若有 Trunk：该 VLAN 是否允许通过
  │
  ├─ ARP 正常，上层不通 → 主机防火墙 / 对端服务 / 安全组
  │
  └─ 不同 VLAN 却期望互通 → 查 SVI/路由/ACL（三层问题）

4.3 终端侧能做的验证

ip link show
ip addr show
ip neigh show
ping -c 3 <同网段邻居>
sudo tcpdump -ni eth0 arp

观察要点：

• Request 是否持续重发

• 有没有对应 Reply

• 邻居表是 REACHABLE 还是 FAILED

若 Request 狂发无 Reply，把「VLAN / 口 / Trunk / 隔离」列入怀疑，而不是只重装系统。

在有管理权限的交换机上（命令因厂商而异，记意图）：

看口：该口 Access VLAN 是多少？是否 up？
看 Trunk：允许列表含不含业务 VLAN？Native 是否一致？
看 MAC 表：对端 MAC 是否出现在预期 VLAN
看 SVI：跨 VLAN 场景下三层口是否 up、有无地址

4.4 「孤岛」两种含义

孤岛类型	含义	常见抓手
VLAN 孤岛	某 VLAN 在接入有，却到不了汇聚	Trunk 漏放行、中间设备剥错 Tag
三层孤岛	二层通，但没路由 / ACL 挡住跨 VLAN	SVI、路由表、防火墙对象

排障时先问：是 ARP 级不通，还是跨网段不通——分别对应二层 VLAN 与三层策略。
把两件事混在一张工单里，最容易「改了一下午掩码」。

4.5 和环路、风暴的叠加

VLAN 能限制广播域，但不是环路免疫。错误的冗余连线加上生成树未按预期工作，仍可能在某个 VLAN 里打出风暴。
症状：某 VLAN 内主机全卡死，其它 VLAN 相对正常——这时别只重启接入交换机，要查是否二层环、是否某 VLAN 被错误透传。

五、动手：对照实验把隔离「摸实」

理想环境：两台 PC（或两台虚拟机）+ 一台可配 VLAN 的交换机/虚拟交换机。
只有 Linux 桥/VLAN 子接口时，也可做「思想实验 + 有限验证」。不要在生产办公网口上乱改 Trunk。

实验 A：同 VLAN 应通

1. 两口都划 Access VLAN 10

2. 两机配置同网段地址，例如 192.168.10.8/24 与 192.168.10.9/24

3. 互相 ping，并观察：

ip neigh show
sudo tcpdump -ni eth0 arp or icmp

预期：ARP 有 Reply，邻居可达，ping 通。

实验 B：改 VLAN，IP 不动——应断

1. 保持 IP 不变

2. 将其中一口改成 Access VLAN 20

3. 再 ping、再抓 ARP

预期：ARP Request 可见（本机侧），无 Reply；ip neigh 趋向 FAILED。
这一步专门用来建立肌肉记忆：同网段是必要非充分条件。

实验 C：恢复同 VLAN——应立刻恢复

把口改回 VLAN 10，通常无需重装、无需改 IP，连通性回来。
若「改回后仍不通」，再查是否缓存了奇怪邻居状态、是否还有端口安全/隔离策略——但大多数实验室对照到这一步已经够用。

实验 D（可选）：Trunk 漏放行思想实验

若有两台交换机：

1. 中间 Trunk 先允许 VLAN 10、20

2. 确认跨交换机的同 VLAN 主机互通

3. 从 Trunk 允许列表去掉 VLAN 20

4. VLAN 20 主机应变「孤岛」；VLAN 10 仍可通

把现象记成一句话留给自己：Trunk 漏放行的用户侧观感，常常就是「这层楼这业务全挂，别的业务还好」。

实验 E（可选）：跨 VLAN 需要 SVI

1. PC-A 在 VLAN10，10.10.10.8/24，网关 10.10.10.1

2. PC-B 在 VLAN20，10.10.20.8/24，网关 10.10.20.1

3. 三层交换机配置对应 SVI 并确保路由/转发开启

4. 先 ping 各自网关，再互 ping

若网关通、互 ping 不通：查 ACL 与防火墙。
若网关就不通：先回到 Access/Trunk/SVI up 状态，别先怪应用。

实验 F：把一次现场写成笔记

现象：________
双方 IP/掩码：________
ARP 有无 Reply：________
Access VLAN（若可知）：________
中间是否有 Trunk / 是否怀疑漏放行：________
是否本应跨 VLAN（若是，SVI/网关/ACL）：________
结论落在：二层隔离 / 三层策略 / 物理链路 / 其它：________

本章小结

若只能带走几句，就带走这些：VLAN 切的是广播域；Access 给终端、Trunk 给多 VLAN 上行；Tag 在链路上说话，Native 要两端对齐；同网段却 ARP 无 Reply，优先怀疑 VLAN/口/Trunk；跨 VLAN 是路由（SVI）问题，不是改掩码能解决的。云上的隔离语言，很多仍可映射回这套二层直觉。

VLAN = 逻辑切开的广播域（二层隔离）
Access 给终端；Trunk 给上行多 VLAN
Tag（802.1Q）在链路上携带 VLAN ID；Native 两端一致
同网段却 ARP 无 Reply → 优先怀疑 VLAN/口/Trunk/隔离
跨 VLAN 通信靠三层（SVI/路由），再叠 ACL/安全组
云上的网络隔离，很多仍可用 VLAN 直觉理解
