实验环境：eNSP 华为模拟器 实验目标：掌握基于接口的 VLAN 划分，理解 VLAN 隔离广播域原理；同 VLAN 主机可以正常通信，不同 VLAN 主机二层直接无法互通。

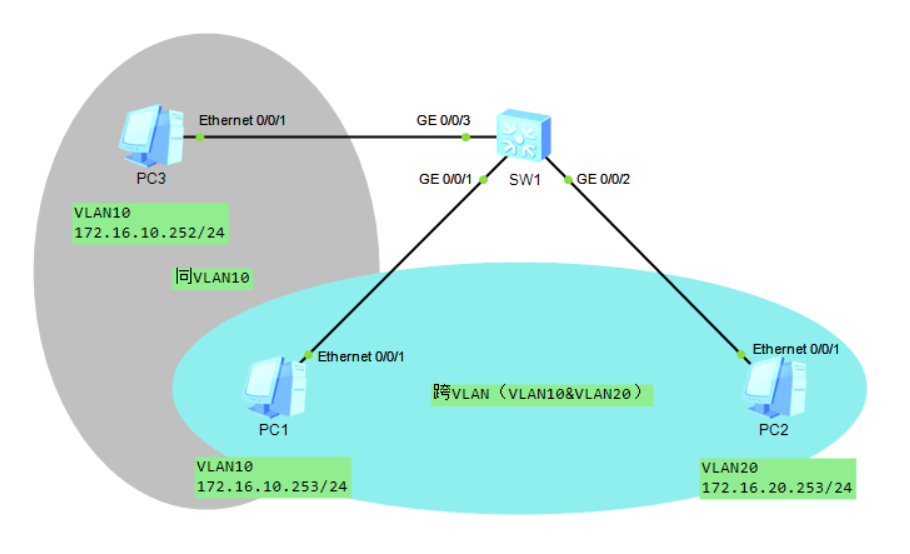

一、实验拓扑

单台交换机 SW1，3 台 PC 主机

• PC1 → SW1 GE0/0/1，划入 VLAN10
• PC2 → SW1 GE0/0/2，划入 VLAN20
• PC3 → SW1 GE0/0/3，划入 VLAN10

IP 规划：

表格

设备	IP 地址	子网掩码	所属 VLAN
PC1	172.16.10.253	255.255.255.0	VLAN10
PC3	172.16.10.252	255.255.255.0	VLAN10
PC2	172.16.20.253	255.255.255.0	VLAN20

💡说明：VLAN10 两台主机属于同一个广播域；VLAN10 与 VLAN20 属于隔离的广播域，二层不能直接通信。

二、交换机完整配置

shell

# 进入系统视图
system-view
# 修改交换机名称
sysname SW1

# 批量创建VLAN10、VLAN20
vlan batch 10 20

# 配置GE0/0/1接口：access链路，加入VLAN10
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 10
quit

# 配置GE0/0/2接口：access链路，加入VLAN20
interface GigabitEthernet 0/0/2
 port link-type access
 port default vlan 20
quit

# 配置GE0/0/3接口：access链路，加入VLAN10
interface GigabitEthernet 0/0/3
 port link-type access
 port default vlan 10
quit

关键命令解释

1. vlan batch 10 20：批量创建多个 VLAN，不用逐个 vlan 创建，提高配置效率
2. port link‑type access：把接口设置为接入模式，用于连接终端 PC，只能属于 1 个 VLAN
3. port default vlan 10：把该 Access 接口分配到指定 VLAN

华为交换机接口默认不是 access 模式，必须手动修改链路类型。

三、PC 终端 IP 配置

1. PC1：IP：172.16.10.253，掩码255.255.255.0，网关留空
2. PC3：IP：172.16.10.252，掩码255.255.255.0，网关留空

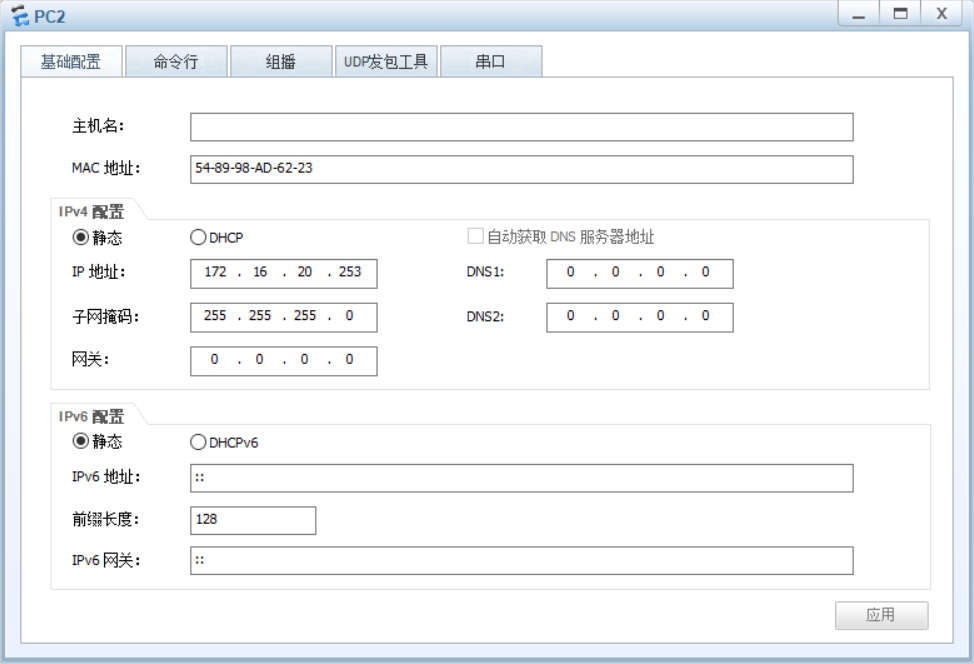

3. PC2：IP：172.16.20.253，掩码255.255.255.0，网关留空

本次为二层 VLAN 实验，暂时不需要配置网关。

四、实验验证结果

打开 PC 命令行，使用 ping 测试连通性

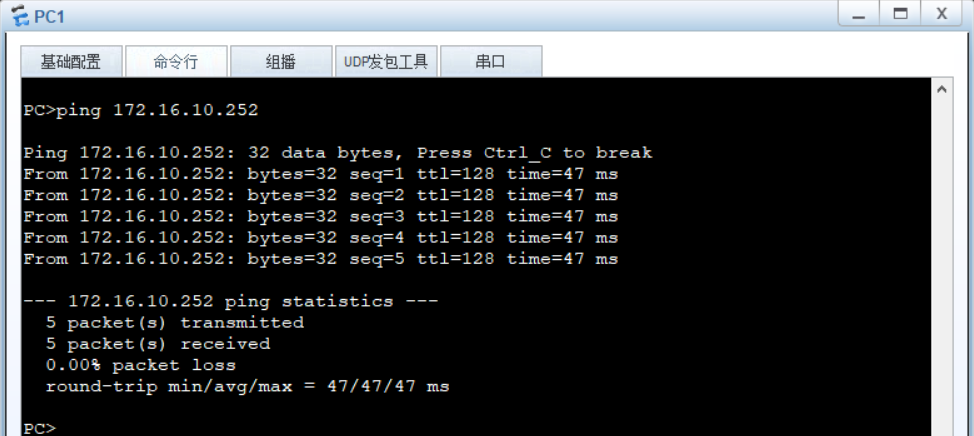

1、✅同 VLAN 通信：PC1 ping PC3

plaintext

现象：通，0 丢包。PC1、PC3 都在 VLAN10，同一个广播域，二层可以正常转发。

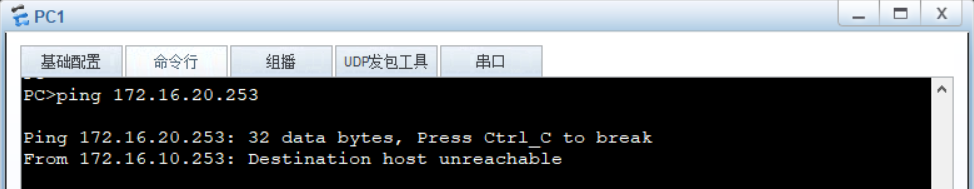

2、❌不同 VLAN：PC1 ping PC2

plaintext

现象：目的主机不可达，完全不通。

原理：VLAN 隔离二层广播域，单交换机上不同 VLAN 之间二层直接无法通信；想要互通必须借助三层设备（路由器 / 交换机三层 VLANIF 接口）。

五、排错小练习

故障场景：接口只配置port link‑type access，忘记敲 port default vlan xx

现象：

华为交换机 Access 接口，如果不手动分配 VLAN，接口默认属于 VLAN1。

• 所有没指定 VLAN 的接口全部在 VLAN1；
• PC1、PC3 本该属于 VLAN10，实际跑在 VLAN1；
• 此时 PC1 和 PC3 依旧能通，但是不属于规划的 VLAN10；
• 如果 PC2 在 VLAN20，依旧和 PC1 不通。

排错排查命令

shell

# 查看接口VLAN分配信息，快速定位接口属于哪个VLAN
display port vlan
# 查看VLAN简要信息
display vlan brief

通过display port vlan就可以一眼看到接口的 PVID，快速发现接口没有划入目标 VLAN。

六、实验总结

1. VLAN（虚拟局域网）作用：分割广播域，减少广播风暴，实现二层隔离。
2. Access 接口：用来接电脑、服务器终端，一个 Access 接口只能属于 1 个 VLAN。
3. 同 VLAN 二层可以互通，不同 VLAN 二层天然隔离，不能直接 ping 通。
4. 排错优先看display port vlan，确认接口链路类型、所属 VLAN 是否符合规划。
5. 本实验只是二层隔离，如果需要 VLAN 之间互相访问，需要后续做 VLANIF 三层网关。
