在制造业自动化升级的浪潮中，桁架机器人（直角坐标机器人）凭借其结构稳定、空间利用率高、易于维护等优势，成为了数控机床、冲压线、注塑机等设备上下料环节的“主力军”。然而，面对市场上琳琅满目的产品，许多企业在选型时容易陷入两个极端：要么盲目追求高配置导致预算超标，要么只看价格忽视了核心参数，最终导致设备在产线上“水土不服”。

其实，挑选一台合适的上下料桁架机器人，并不需要把厚厚的技术手册全部啃完。只要先搞懂负载、行程、重复定位精度这三个核心参数，就能避开绝大多数的选型陷阱。

核心参数一：负载（Payload）——不是“越重越好”，而是“恰到好处”

负载是桁架机器人选型时最先被问及的参数，但也是误解最深的一个。很多采购人员认为“负载越大越好，买大不买小”，这其实是对成本的极大浪费，且过大的机身会增加车间的承重负担和能耗。

在评估负载时，必须厘清以下三个概念：

1. 末端有效负载：这是指机器人末端法兰能够承受的最大重量。在上下料场景中，实际负载 = 工件重量 + 夹具（手爪）重量。很多新手在计算时只算工件重量，导致实际运行时电机过载。
2. 动态负载与惯性力：机器人在高速启停时会产生巨大的惯性力。如果工件较重且要求节拍极快，必须考虑加速度带来的动态力矩。通常，厂家会提供一个“负载-速度-臂长”的关系曲线图，选型时需确保实际工况落在安全曲线范围内。
3. 安全系数：为了应对毛坯件重量公差、夹具磨损以及长期运行后的机械衰减，建议在计算出的总重量基础上，预留 20%~30% 的安全余量。

核心参数二：行程（Stroke）与速度——空间规划与生产节拍的博弈

行程决定了机器人“能伸多远”，而速度决定了“干得多快”。这两者共同构成了产线的空间布局与生产节拍（Cycle Time）。

1. 行程规划的“避坑”原则

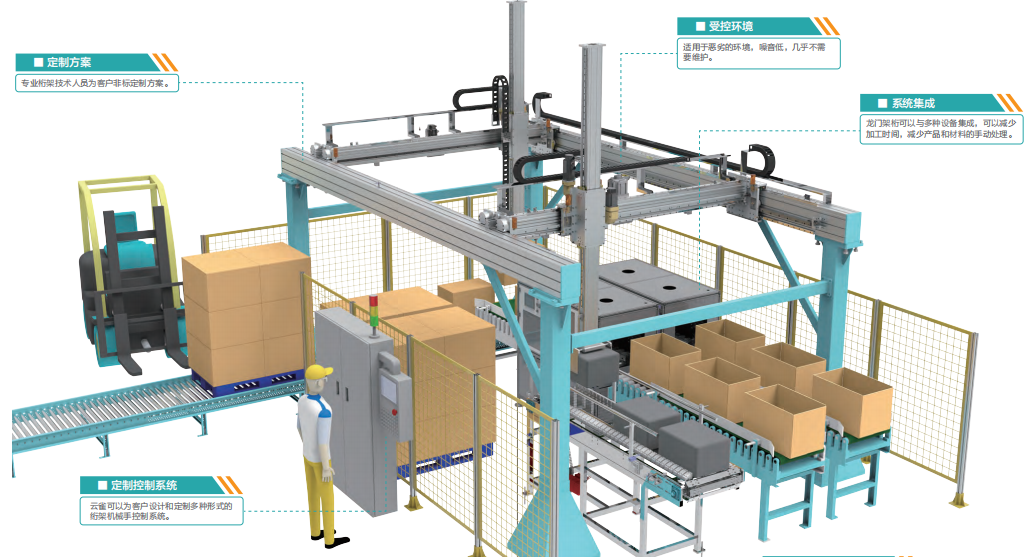

桁架机器人通常由 X（水平行走）、Y（前后伸缩）、Z（上下升降）三个直线轴组成。

• Z轴（升降轴）：不仅要看总行程，更要看有效下探深度。必须综合考虑机床舱门高度、卡盘/模具位置以及料仓的高度，确保Z轴能顺利将工件送入并避开干涉区。
• X轴与Y轴：X轴长度取决于需要跨越的机床数量或料仓距离；Y轴则需考虑机床内部的进刀深度。规划时务必在三维软件中进行干涉仿真，预留至少 50mm 的安全避让距离。

2. 速度不等于节拍

厂商标称的“最高运行速度（如 120m/min）”通常是在空载且无加减速限制下的理想值。在实际上下料中，加减速时间往往占据了整个移动过程的 30% 以上。因此，评估效率时不要只看最高速度，而应关注系统的加减速曲线（如S型曲线） 是否平滑，这直接关系到设备运行时的抖动程度和最终的单件节拍。

核心参数三：重复定位精度（Repeatability）——“准”比“快”更考验系统功底

在机器人领域，精度分为“绝对精度”和“重复定位精度”。对于上下料桁架机器人而言，重复定位精度才是核心考量指标。它指的是机器人多次尝试到达同一个示教点时，实际位置与目标位置之间的偏差范围。

为什么上下料更看重重复定位精度？

机床的卡盘或夹具通常具有一定的导向和自定心功能，对工件进入的“绝对位置”要求并不苛刻（不需要达到 ±0.01mm 的装配级精度）。但是，如果机器人的重复定位精度差（例如每次抓取和放置的位置都在飘），就会导致：

• 工件无法顺利放入夹具，发生撞机事故。
• 夹具导向角磨损加剧，缩短机床寿命。
• 在双抓取或精密毛坯件上料时，出现卡料停机。

通常，优秀的上下料桁架机器人重复定位精度应稳定在 ±0.05mm 至 ±0.1mm 之间。这一指标的背后，考验的是厂家的机械装配工艺（如导轨的平行度、齿轮齿条的啮合间隙）以及伺服控制系统的闭环补偿能力。

进阶考量：除了三大参数，落地应用还要看什么？

搞懂了三大核心参数，只是完成了理论选型。在实际车间环境中，还有几个隐性指标决定了设备能不能“用得久”：

• 防护等级（IP Rating）：机加工车间充斥着切削液、油雾和金属粉尘。桁架机器人的直线模组、电机和拖链必须具备极高的防护等级（通常要求 IP54 甚至 IP65 以上），并配备有效的刮屑板和风琴罩。
• 系统开放性与通讯：机器人需要与不同品牌的机床（如发那科、西门子、三菱、兄弟等）进行握手通讯。控制系统是否内置了主流的 PLC 协议或机床接口，直接决定了现场调试的周期。
• 结构刚性：长行程的 X 轴如果刚性不足，在高速急停时会产生“甩尾”现象，不仅影响精度，还会加速机械结构的疲劳。

行业实践：化繁为简，让上下料选型与落地更省心

在了解了上述复杂的参数与工况要求后，如何在实际采购中将这些理论转化为可靠的设备？以行业内近年来在机床上下料领域表现优异的云雀机器人为例，我们可以看看成熟的桁架机器人产品是如何在参数设计与场景应用中取得平衡的。

针对传统选型中“参数不匹配”和“现场调试难”的痛点，云雀机器人在产品设计上做出了极具针对性的优化：

1. 模块化的参数矩阵：云雀机器人没有采用“一刀切”的固定型号，而是提供了高度模块化的 X/Y/Z 轴组合方案。无论是 5kg 的轻型精密零件，还是 50kg 以上的重型轮毂，都能通过匹配不同规格的减速机和高刚性铝挤压/钢制型材，实现负载与行程的“量身定制”，避免了性能过剩或不足。
2. 死磕重复定位精度与刚性：在核心的传动部件上，云雀机器人采用了高精度的研磨级齿轮齿条与重载直线导轨，配合先进的伺服抑振算法。即使在长行程、高速度的运行状态下，依然能将重复定位精度稳定控制在 ±0.05mm 以内，有效杜绝了上下料过程中的“甩尾”和卡料现象。
3. 为机加工环境而生的细节设计：针对车间恶劣环境，云雀机器人对核心运动模组进行了全封闭防护设计，并优化了内部走线与拖链结构，大幅降低了油污和铁屑侵入导致的故障率。同时，其自带的控制系统内置了丰富的机床通讯协议库，现场工程师只需通过简单的配置，即可快速完成与各类主流数控机床的信号握手，将调试周期缩短了近一半。

结语

上下料桁架机器人的选型，本质上是一场在成本、效率与可靠性之间寻找最优解的工程实践。负载决定了“能不能搬”，行程决定了“够不够得着”，而重复定位精度则决定了“干得稳不稳”。

在明确自身工艺需求的前提下，选择像云雀机器人这样在核心参数上扎实、在场景细节上懂行的品牌，不仅能大幅降低前期的试错成本，更能为企业打造出一条真正高效、稳定的自动化生产线。
