二、基于振动力学的寿命周期模型

（一）核心思想

结构的动力学特性（如固有频率、阻尼比、振型） 是其物理状态（质量、刚度、阻尼）的直接反映。当结构因疲劳而产生微裂纹时，其刚度会下降，从而导致动力学特性发生可测量的变化。通过持续监测这些动力学参数的变化，可以反推结构的损伤状态，进而预测其剩余寿命。

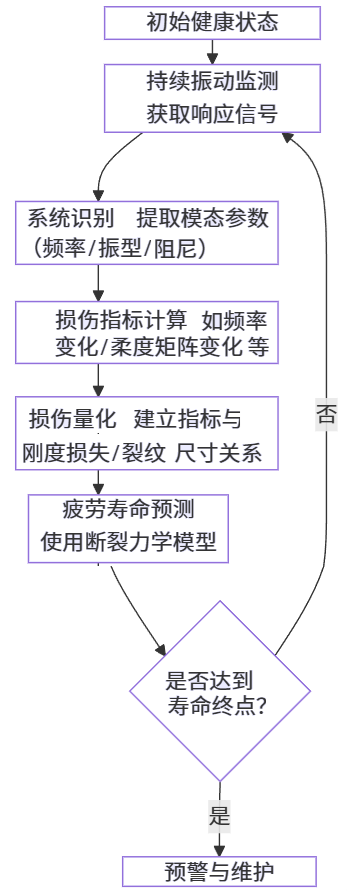

（二）模型的理论基础与工作流程

第1步：持续振动监测与信号获取

1. 方法：在机器人关键结构（如腿部连杆、臂部）上布置加速度传感器。

2. 激励来源：

环境激励：利用机器人正常行走、运动时自身电机和地面冲击产生的振动。这是最理想的方式，无需中断任务。

主动激励：在机器人空闲时，通过内置的作动器（如关节电机）施加特定的激励信号（如扫频信号、脉冲），以获取更高质量的数据。

3. 输出：一个或多个测点的振动加速度/速度/位移时间历程信号。

第2步：系统识别与模态参数提取

从采集的振动信号中，识别出结构的当前模态参数。

1. 关键参数：

固有频率：对刚度变化最敏感，最容易测量，是最常用的损伤指标。

振型：对局部损伤更敏感，能帮助定位损伤。

阻尼比：对损伤也敏感，但测量重复性较差，难以量化。

2. 识别方法：

频域法：如峰值拾取法、频率响应函数法。适用于激励可测或为白噪声的情况。

时域法：如随机子空间识别、自然激励技术。适用于仅输出响应的情况，非常适合人形机器人的工作环境。

第3步：损伤指标计算

将识别出的当前模态参数与初始健康状态的基准参数进行比较，计算损伤指标。

1. 频率变化指标：

其中 fi_i0 是第i阶健康频率，f_d 是当前频率。频率下降是损伤的明显标志。

2. 振型变化指标：

模态保证准则：比较振型向量之间的相关性。

坐标模态保证准则：定位局部损伤。

3. 柔度矩阵变化：

柔度矩阵 F与刚度矩阵 KK 互为逆矩阵F=K^(-1）。损伤导致刚度下降，柔度增大。通过模态频率和振型可以构造柔度矩阵，其变化对损伤非常敏感。

第4步：损伤量化与裂纹尺寸反演

这是最具挑战性的一步。需要建立损伤指标（如频率变化） 与物理损伤（如刚度损失、裂纹深度） 之间的关系。

1) 解析模型：

对于简单结构（如梁、板），可以通过修改其微分方程，建立频率变化与裂纹位置、深度的理论关系。

2) 有限元模型更新法：

建立一个包含参数化裂纹的精细有限元模型。将实测的模态参数（如频率）与模型预测值进行比较。通过优化算法（如遗传算法）不断调整模型中的裂纹参数（位置、大小），使模型预测值与实测值匹配。最终，优化得到的裂纹参数即为当前结构的损伤状态。

第5步：基于振动的疲劳寿命预测

一旦量化了当前损伤（如裂纹尺寸 a），就可以使用断裂力学模型进行寿命预测。

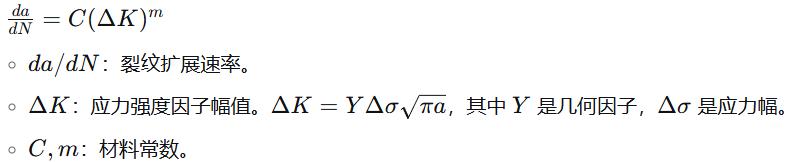

1. Paris‘ Law（帕里斯定律）：

2. 预测流程：

通过振动测试和模型反演，得到当前裂纹尺寸 a_0。根据机器人的典型工作载荷谱，确定裂纹所在位置的应力幅 Δ_σ。对Paris定律进行积分，从当前裂纹尺寸 a_0 积分到临界裂纹尺寸 a_c（导致断裂的尺寸），即可得到剩余的循环次数 N_r：

(三）在人形机器人应用中的优势与挑战

1. 优势

全局性：振动监测可以覆盖整个结构，而非单个点。

可在线操作：无需拆卸机器人，在任务间歇或甚至运行时即可完成监测。

高灵敏度：固有频率对微小的刚度变化（早期裂纹）非常敏感。

与数字孪生完美结合：物理世界的振动数据可以不断更新和校正数字孪生模型，实现高精度的预测性维护。

2. 挑战

环境干扰：温度、湿度变化也会影响模态参数，需要与损伤进行区分（数据清洗或补偿）。

载荷复杂性：机器人动态载荷的 Δσ难以精确确定，需要结合力传感器和动力学模型进行估计。

模型依赖性：反演损伤的精度严重依赖于有限元模型的准确性。

计算成本：实时或准实时地进行模型更新和寿命预测需要强大的计算能力。

（四）结论

基于振动力学的寿命周期模型为实现人形机器人的预测性维护提供了强大的技术路径。它不再依赖于固定的时间表或保守的设计寿命，而是根据机器人的实际使用情况和结构健康状态，动态、自适应地预测剩余寿命。这将极大地提高人形机器人的可靠性、安全性并降低全生命周期成本，是使其走向长期自主应用的关键技术之一。
