🔥 内容介绍

在工业柔性制造、精密装配、智能分拣等场景中，平面串联机器人的末端执行器运动精度直接决定了整机的作业质量，传统刚性夹爪类末端在环形轨迹作业场景中，如圆形工件的焊缝跟踪、环形零部件的精密打磨、圆周阵列工件的同步拾取等，普遍存在轨迹跟踪误差大、联动响应滞后、环形姿态适配性差等痛点。本套集成环形末端执行器轨迹跟踪功能的平面机器人联动机制，将机器人关节伺服控制、末端环形执行器的协同运动、实时视觉轨迹校正深度融合，实现平面机器人多关节与环形末端的高精度联动，在复杂环形轨迹作业场景下的跟踪精度与动态响应速度都得到大幅提升，为工业柔性作业场景提供全新的技术解决方案。

一、 系统整体架构与核心作业需求分析

本平面机器人联动系统采用“多关节伺服层-环形末端执行器层-视觉轨迹反馈层-主控制器协同调度层”的四层分布式联动架构，核心设计思路是打破传统平面机器人“末端执行器仅作为被动执行部件”的控制逻辑，将环形末端的自身旋转、开合调节运动与平面机器人的多关节联动深度绑定，以环形作业轨迹的全路径高精度跟踪为核心目标，实现机器人关节运动与末端环形执行器运动的解耦协同，在不提升机器人关节运动速度上限的前提下，大幅提升环形轨迹的跟踪精度与动态响应性能。

传统平面机器人在环形轨迹作业中存在明显的性能短板：所有环形轨迹的运动全部由机器人的大臂、小臂关节联动实现，关节的运动惯量大、动态响应带宽有限，在高速环形轨迹跟踪场景下容易出现明显的轮廓误差；传统刚性夹爪末端仅能完成简单的开合动作，无法适配环形作业中需要末端沿圆周方向连续旋转的需求，针对圆形工件的打磨、焊缝跟踪等场景，末端姿态无法实时匹配轨迹切线方向，作业质量一致性差；传统的开环联动机制没有实时轨迹校正环节，机器人关节的传动间隙、末端执行器的安装误差都会直接转化为环形轨迹的跟踪误差，最终作业精度难以满足精密制造的要求。

本系统所搭载的环形末端执行器是专为平面机器人定制开发的一体化功能部件，不同于传统的二指夹爪，该末端集成了环形旋转平台、周向分布式作业模组、高精度微型力矩电机、绝对式光栅编码器，既可以完成工件的稳定抓取，又可以独立驱动环形作业模组绕末端中心点进行360°连续旋转，末端自身的运动惯量远小于机器人大臂关节，动态响应带宽是传统关节的5倍以上，非常适配环形轨迹的高速高精度跟踪需求。整套联动机制将平面机器人的大行程平面运动与环形末端的小范围高速圆周运动优势互补，完美解决传统平面机器人在环形轨迹作业场景中的性能瓶颈。

二、 联动运动学解耦与轨迹规划机制

要实现平面机器人多关节与环形末端执行器的高精度联动，首先需要完成整套系统的运动学建模与解耦设计，将环形目标轨迹合理分配到机器人关节与末端执行器两个运动子系统中，避免运动冲突，实现优势互补。

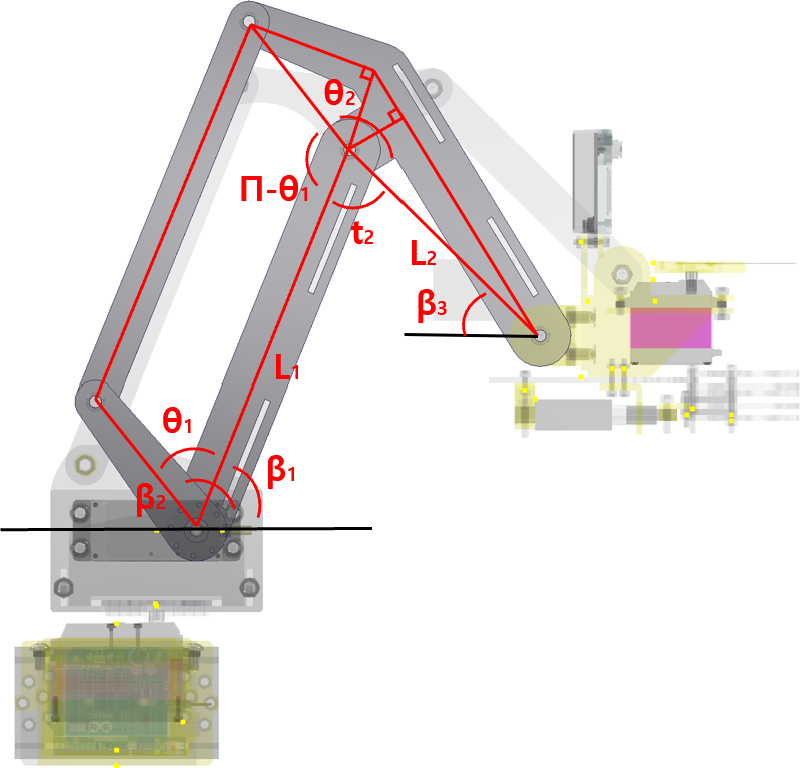

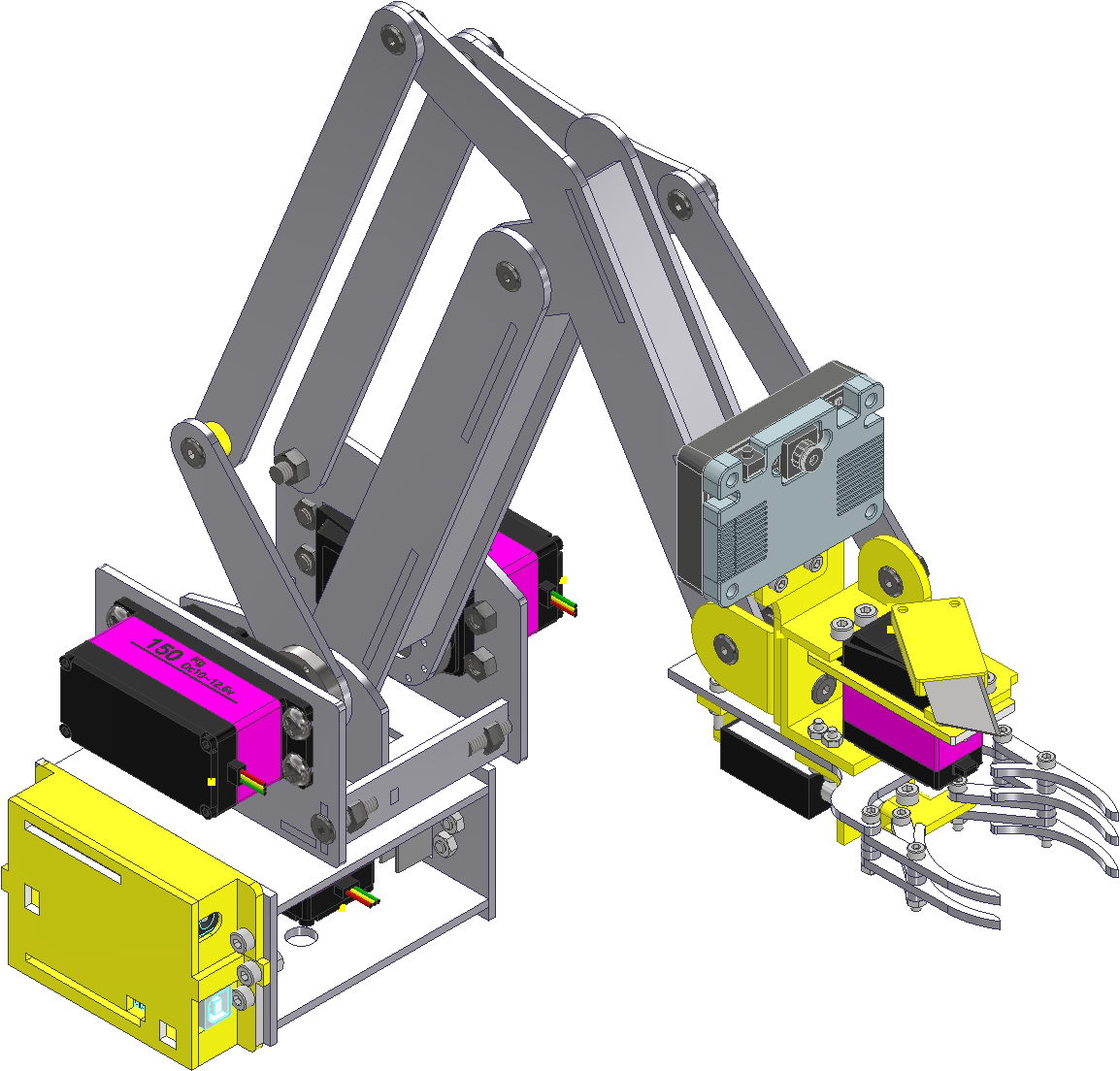

首先建立平面机器人与环形末端的统一运动学模型：平面二自由度串联机器人的大臂关节、小臂关节的角位置分别为θ₁、θ₂，对应的连杆长度为L₁、L₂，传统的机器人末端中心点坐标可以通过正运动学方程计算得到。在此基础上引入环形末端执行器的独立旋转自由度α，该自由度代表环形作业模组绕末端中心点的旋转角度，最终环形末端上任意作业点的全局坐标，由机器人关节运动带来的末端中心点全局位移，与环形末端自身旋转带来的作业点相对位移叠加得到。

基于该运动学模型，本系统设计了分层轨迹分配策略，将目标环形轨迹分解为两个部分：对于大尺寸的大半径环形轨迹，主要由平面机器人的两个关节联动完成轨迹跟踪，环形末端执行器仅做小范围的姿态补偿，保证作业点的法向始终与环形轨迹的切线方向对齐，降低机器人关节的跟踪压力；对于小尺寸的小半径环形轨迹，机器人的大臂、小臂关节保持相对静止，仅由环形末端执行器的高速旋转运动完成整段环形轨迹的跟踪，完全规避大惯量关节高速运动带来的跟踪误差，大幅提升小环形轨迹的跟踪速度与精度。这种分层分配机制可以根据环形轨迹的半径、速度要求自动切换运动模式，最大化发挥两个运动子系统的性能优势。

针对环形轨迹的特殊连续性要求，系统还设计了S型加减速前瞻规划算法，对整段环形轨迹的速度、加速度进行连续平滑规划，避免运动过程中出现速度突变导致的振动。同时引入轨迹预瞄机制，主控制器提前向机器人关节伺服与环形末端控制器下发未来多个插补周期的轨迹点，保证两个子系统的运动指令在时间轴上完全同步，消除指令传输延迟带来的联动相位差，从轨迹规划层面保证联动的流畅性。

三、 多传感器融合的实时轨迹跟踪闭环控制

为了实现环形轨迹的高精度动态跟踪，系统构建了多传感器融合的全闭环反馈控制体系，将机器人关节编码器、环形末端的微型光栅、末端安装的高速视觉传感器的反馈信息深度融合，实时校正轨迹跟踪误差，实现微米级的环形轮廓跟踪精度。

系统采用分布式协同控制架构，主控制器通过EtherCAT实时工业总线，以1kHz的控制频率同时向两个关节伺服驱动器、环形末端执行器的伺服驱动器下发运动指令，所有驱动器的时钟通过分布式时钟机制完全同步，同步误差小于1微秒，彻底消除不同运动轴之间的控制时序偏差。在控制算法层面，针对机器人关节的大惯量特性，采用模型预测控制算法，提前预测关节的运动跟踪误差，提前进行前馈补偿，降低大惯量关节的动态滞后；针对环形末端执行器的小惯量、高响应特性，采用基于扰动观测器的滑模控制算法，抑制末端旋转过程中的摩擦力扰动，保证环形末端的旋转角度跟踪误差小于0.01°。

为了进一步消除机器人关节传动间隙、连杆变形带来的绝对轨迹误差，系统在环形末端的作业头部集成了高速微型视觉传感器，以300fps的帧率实时采集作业区域的图像，在线提取实际环形轨迹的特征点，将实际轨迹与目标轨迹的偏差实时反馈给主控制器。主控制器根据视觉反馈的误差，同时对机器人关节的位置指令与环形末端的旋转角度进行动态微调：大的位置偏差由机器人关节进行低速粗补偿，小的高频轨迹偏差由环形末端的高速旋转运动进行细补偿，这种分层误差补偿机制可以将环形轨迹的最终轮廓误差控制在5微米以内，远优于传统平面机器人的开环跟踪精度。

同时系统加入了联动状态实时监测机制，实时采集所有运动轴的力矩、位置、速度数据，当检测到环形轨迹作业过程中出现异常负载、轨迹突变等情况时，自动动态调整两个运动子系统的指令分配权重，在保证作业安全的前提下维持轨迹跟踪的连续性，避免出现轨迹跳变导致的作业质量缺陷。

📖

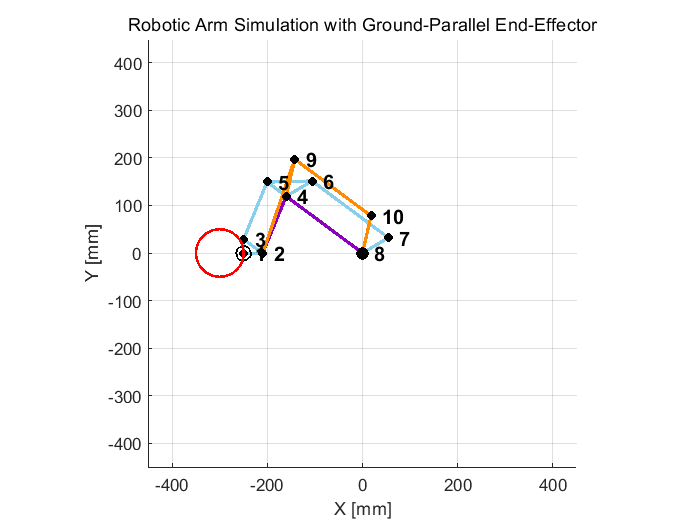

⛳️ 运行结果

📖

📣 部分代码

📖

🔗 参考文献

📖
