二、核心知识点精讲
3.1 局域网基本概念
1. 局域网定义与特点
局域网（LAN）是将小范围内的计算机、终端设备通过通信线路互联，实现数据通信与资源共享的网络系统。
核心特点：
- 覆盖范围有限（几公里内，如办公楼、校园）
- 传输速率高、传输延迟小、误码率低
- 通常为单位自建，归属权明确
- 核心技术三要素：拓扑结构、传输介质、介质访问控制方法（其中介质访问控制方法是决定局域网性能的核心）

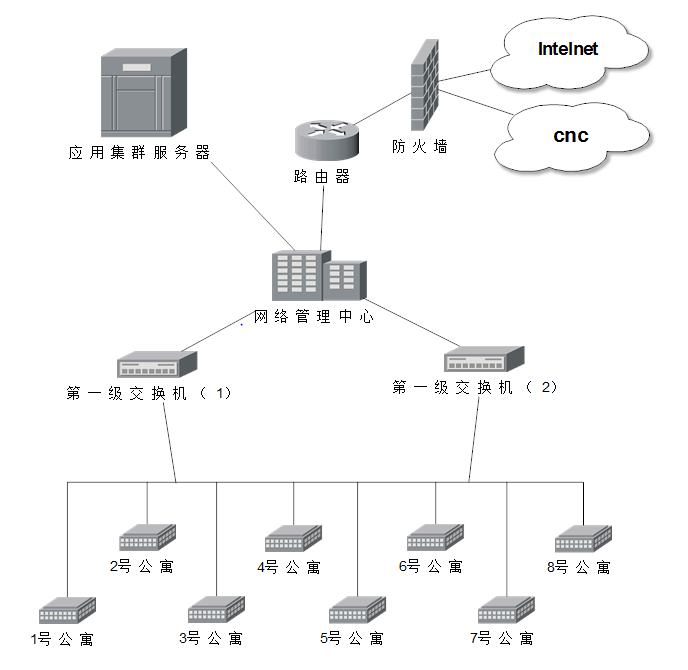

2. 常见拓扑结构
- 总线型：所有节点共享一条总线，同一时间仅一个节点可发送数据；优点是结构简单，缺点是故障影响范围大，已基本淘汰。
- 星型：所有节点连接到中心节点（交换机）；优点是故障隔离简单、易扩展，是当前以太网的主流拓扑。
- 环型：节点首尾相连形成闭合环路，数据单向传输；典型代表为令牌环网，应用极少。
- 树型：星型拓扑的层级扩展，适合分层组网的企业网络。
3.2 IEEE 802标准体系

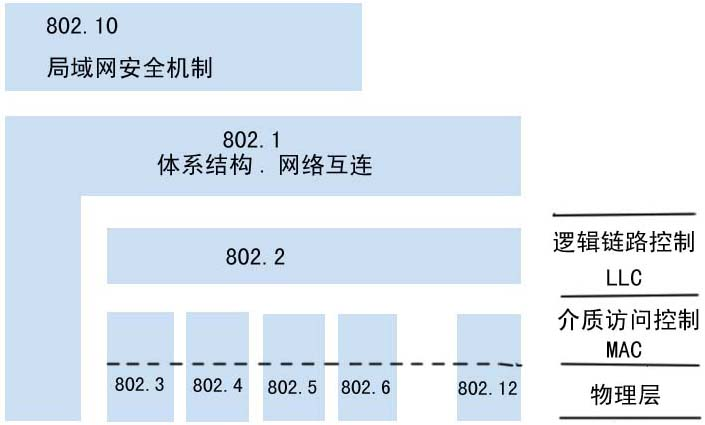

IEEE 802委员会制定了局域网/城域网的系列标准，将数据链路层拆分为介质访问控制（MAC）子层和逻辑链路控制（LLC）子层：
- MAC子层：负责介质访问控制、MAC地址寻址、帧的封装与拆封、差错检测，与物理介质直接相关。
- LLC子层：负责流量控制、差错恢复、向网络层提供统一服务接口，屏蔽不同MAC子层的差异。
核心标准系列：
| 标准编号 | 对应内容 |
|---|---|
| IEEE 802.1 | 局域网体系结构、网络管理、VLAN、生成树协议（STP） |
| IEEE 802.2 | 逻辑链路控制（LLC）子层规范 |
| IEEE 802.3 | CSMA/CD 总线介质访问控制（以太网系列标准） |
| IEEE 802.4 | 令牌总线介质访问控制 |
| IEEE 802.5 | 令牌环介质访问控制 |
| IEEE 802.11 | 无线局域网标准（第4章详细讲解） |
3.3 传统以太网（IEEE 802.3）
以太网是应用最广泛的局域网技术，核心机制为CSMA/CD（载波监听多路访问/冲突检测）。
1. CSMA/CD 工作原理
用于半双工以太网的介质争用控制，核心规则可概括为四步：
- 先听后发：发送数据前先监听信道，信道空闲才开始发送
- 边听边发：发送过程中持续监听信道，检测是否发生冲突
- 冲突停发：检测到冲突后立即停止发送，并发送干扰信号通知所有节点
- 随机重发：等待随机时间后再次尝试发送，采用截断二进制指数退避算法：冲突次数越多，随机等待的时间范围越大，降低再次冲突的概率。
2. 关键参数计算（高频考点）
- 时隙时间（冲突窗口）：信号在网络最远两个站点之间往返传输的时间，是检测冲突的最长时间。标准以太网时隙为512比特时间（10Mbps速率下对应51.2μs）。
- 最短帧长：为保证发送完帧之前能检测到最远点的冲突，以太网规定了最短帧长。
核心公式：最短帧长 = 2 × 最大传播延迟 × 数据速率
经典结论：10Mbps 以太网最短帧长为 64字节，凡长度小于64字节的帧均为冲突碎片，会被直接丢弃。 - 最长帧长：以太网最大帧长为1518字节（不含前导码），对应网络层MTU（最大传输单元）为1500字节。
3. MAC地址与以太网帧结构
- MAC地址：物理地址，48位二进制，全球唯一；前24位为厂商编号（OUI），后24位为设备序列号。
- 第8位为0：单播地址，对应唯一一台设备
- 第8位为1：组播地址，对应一组设备
- 全1地址（FF-FF-FF-FF-FF-FF）：广播地址，发往同一广播域内所有设备
- 标准以太网帧结构（802.3）：
字段 长度（字节） 作用 目的MAC地址 6 标识接收方 源MAC地址 6 标识发送方 类型/长度 2 大于1536表示类型（如0x0800=IP，0x0806=ARP，0x8100=VLAN标签）；小于等于1500表示数据长度 数据字段 46~1500 承载上层数据，不足46字节需填充 FCS帧校验序列 4 CRC校验，用于检测传输错误
注意：前导码（7字节）+帧起始定界符（1字节）用于同步，不计入以太网帧总长度。
3.4 高速以太网标准
在保留以太网帧格式的基础上提升速率，不同标准对应不同传输介质与距离。
1. 快速以太网（100Mbps）
- 标准：IEEE 802.3u，保留CSMA/CD机制，最短帧长仍为64字节，冲突域直径缩小为100米。
- 常见子类：
- 100BASE-TX：2对5类UTP，支持全双工，最常用
- 100BASE-FX：光纤传输，长距离场景
- 100BASE-T4：4对3类UTP，早期升级方案，应用少
2. 千兆以太网（1000Mbps）
- 标准：IEEE 802.3z（光纤/铜缆）、IEEE 802.3ab（双绞线）
- 常见子类：
标准 传输介质 最大传输距离 应用场景 1000BASE-LX 单模/多模光纤 单模可达10km 园区骨干、长距离互联 1000BASE-SX 多模光纤 几百米 建筑物内短距离骨干 1000BASE-CX 屏蔽铜缆 25米 机房内设备短距互联 1000BASE-T 超5类UTP 100米 水平布线、桌面接入 - 特殊机制：采用载波扩展、帧突发技术解决短帧传输效率问题，兼容原有以太网帧格式。
3. 万兆以太网（10Gbps）
- 标准：IEEE 802.3ae
- 核心特点（高频考点）：
- 仅支持全双工工作模式，不再使用CSMA/CD机制
- 保留以太网帧格式，兼容原有以太网架构
- 主要用于城域网、园区骨干网，不用于终端接入
3.5 交换式局域网与交换机
1. 共享式 vs 交换式以太网
- 共享式以太网：以集线器为核心，所有端口共享同一冲突域和带宽，节点越多冲突越严重，带宽利用率低。
- 交换式以太网：以交换机为核心，每个端口是独立的冲突域，端口间并行传输无冲突，每个端口独享带宽，是当前局域网的主流形态。
2. 交换机工作原理
交换机工作在数据链路层，基于MAC地址表转发数据帧，核心三个功能：
- 地址学习：收到数据帧时，将源MAC地址与接收端口绑定，记录到MAC地址表
- 转发/过滤：根据目的MAC地址查询地址表，从对应端口转发；未知单播帧则广播（泛洪）到所有端口
- 环路避免：通过生成树协议（STP，IEEE 802.1d） 逻辑阻断冗余端口，避免二层广播风暴，同时实现链路备份。
3. 交换机三种转发模式
| 转发模式 | 工作逻辑 | 优点 | 缺点 |
|---|---|---|---|
| 直通转发 | 仅读取目的MAC地址就立即转发 | 转发延迟极小 | 不校验数据，无法过滤错误帧 |
| 存储转发 | 接收完整帧并校验后再转发 | 可靠性高，支持不同速率端口转发 | 转发延迟大 |
| 碎片隔离 | 接收前64字节后再转发 | 过滤冲突碎片，延迟适中 | 无法检测完整帧错误 |
主流交换机均采用存储转发模式。
4. 冲突域与广播域（高频考点）
- 冲突域：同一时间只能有一台设备发送数据，否则会产生冲突的网络范围。
- 物理层设备（集线器、中继器）：不隔离冲突域，所有端口同属一个冲突域
- 数据链路层设备（交换机、网桥）：每个端口是一个独立冲突域，可隔离冲突域
- 广播域：广播帧能够到达的所有设备组成的范围。
- 数据链路层设备：不隔离广播域，默认所有端口同属一个广播域
- 网络层设备（路由器、三层交换机）：可以隔离广播域
- VLAN技术：在二层交换机上实现广播域隔离
经典考法：给出网络拓扑图，统计冲突域和广播域的数量。
5. 连接方式
交换机之间的连接，按物理介质和逻辑功能来分，主要有以下4种核心方式。
1. 普通级联（最基础，俗称“手拉手”）
这是最传统的方式，就是用网线（双绞线）或光纤，把一台交换机的普通端口接到另一台交换机的普通端口上。
- 特点：简单、省钱，适合小型网络或临时扩容。
- 缺点：层级多了会有延迟，且一旦中间某根线断了，下面所有设备都会断网。
- 与VRRP的关系：不推荐仅用单根级联线来连接VRRP的主备交换机。因为这条线承载了VRRP的心跳，如果这根线断了，会导致“双主”冲突。
2. 冗余链路聚合（提升带宽与可靠性）
为了提高带宽和冗余性，网络工程师不会只插一根线，而是将多根物理网线捆绑成一个逻辑链路（Eth-Trunk / Port-Channel）。
- 特点：带宽是累加的（比如两根千兆变两千兆），且具备负载均衡能力。如果其中一根线坏了，流量会自动切到另一根，业务无感知。
- 与VRRP的关系：强烈推荐这种方式连接两台核心交换机之间的心跳链路。用聚合链路承载VRRP报文，可以彻底避免单根网线故障导致的误切换。
3. 堆叠（虚拟化，将多台变一台）

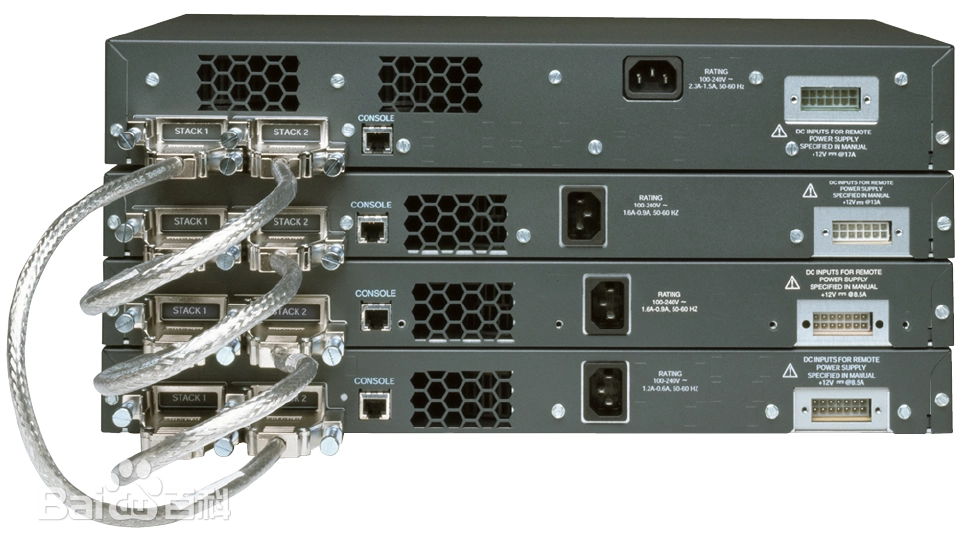

这是中大型企业网最主流的方式。通过专用的堆叠线缆（或高速光纤）将多台交换机连接起来，软件层面将它们“合并”成一台逻辑交换机。
- 特点：管理IP只有一个，配置一次全网同步。跨设备链路聚合变得极其简单。
- 与VRRP的关系：堆叠是VRRP的替代或补充方案。如果两台核心做了堆叠，它们已经是一台设备了，通常就不需要再配置VRRP（因为本身不存在主备切换，而是箱内冗余）。但如果为了更高的可靠性（比如机房跨楼栋无法堆叠），才会退而使用VRRP。
4. 光纤直连（长距离或核心互联）
当交换机距离较远（超过网线100米限制）或需要极高带宽时，会使用光模块和光纤进行连接。
- 特点：传输距离远（几百米到几十公里），抗干扰强，速率极高（40G/100G）。
- 与VRRP的关系：在数据中心或园区骨干网中，两台核心路由器/交换机通常通过光纤直连或经光纤传输设备互联，并在此链路上运行VRRP。
额外补充：两种“逻辑存在”的特殊连接
除了物理插线，在配置交换机时还会遇到这两种“看不见的线”：
- Trunk（中继链路）：这不是一种线，而是一种端口模式。它允许在同一条物理线上跑多个VLAN的数据。比如，连接VRRP主备交换机的这根线，通常必须配置为Trunk模式，以确保虚拟网关的VLAN信息能互相传递。
- 直连路由（逻辑连接）：在配置VRRP时，不需要额外拉线，只要两台交换机通过上述任意方式物理连通，且配置了同网段的IP地址，它们就自动建立了“三层连接”，VRRP的心跳就通过这个通道传输。
3.6 虚拟局域网（VLAN）—— 本章核心重难点
1. VLAN的作用与优势

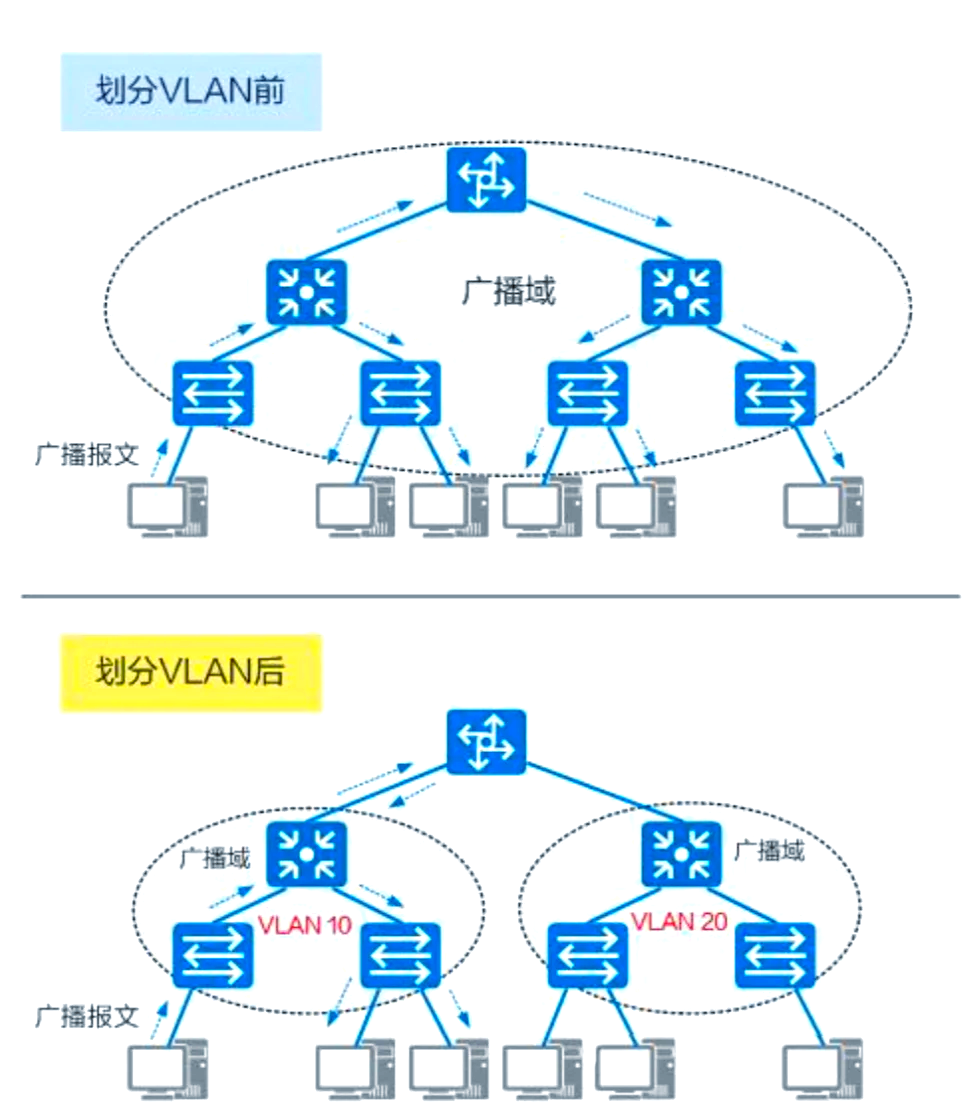

VLAN是将一个物理局域网从逻辑上划分为多个独立广播域的技术，核心优势：
- 隔离广播域，减少广播风暴，提升带宽利用率
- 增强网络安全性，不同VLAN默认无法直接通信
- 组网灵活，不受物理位置限制，同一VLAN可跨交换机部署

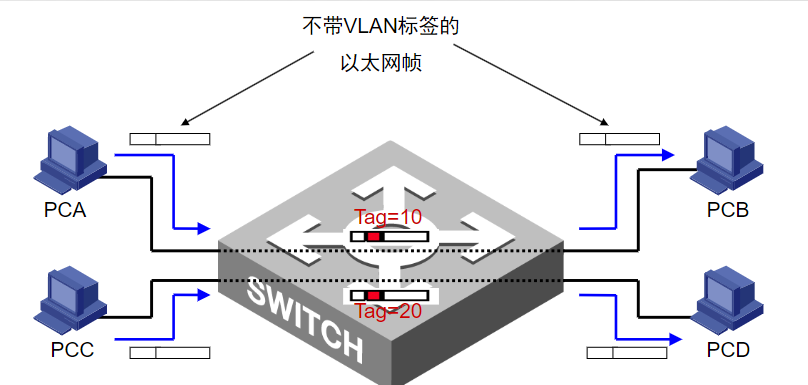

2. VLAN标准与标签
- 国际标准：IEEE 802.1Q（俗称Dot1Q），是通用公有的VLAN标准。
- 标签结构：在以太网帧的源MAC地址与类型字段之间插入4字节的VLAN标签，其中包含12位VLAN ID。
- VLAN ID范围：0-4095，其中0和4095为保留值，可用范围为1-4094；默认VLAN为VLAN 1。
3. VLAN的分类
| 分类方式 | 原理 | 特点 |
|---|---|---|
| 基于端口划分 | 手动将交换机端口分配到指定VLAN | 静态VLAN，配置简单、稳定，最常用 |
| 基于MAC地址划分 | 根据终端MAC地址自动分配VLAN | 动态VLAN，终端移动无需重新配置 |
| 基于网络层协议/子网划分 | 根据IP协议类型或IP子网分配VLAN | 适合多协议、多子网混合场景 |
4. 交换机端口类型（下午大题核心考点）
- Access端口（接入端口）
- 仅属于一个VLAN，用于连接终端设备（PC、服务器、打印机）
- 发送数据时会剥离VLAN标签，终端接收的是标准以太网帧

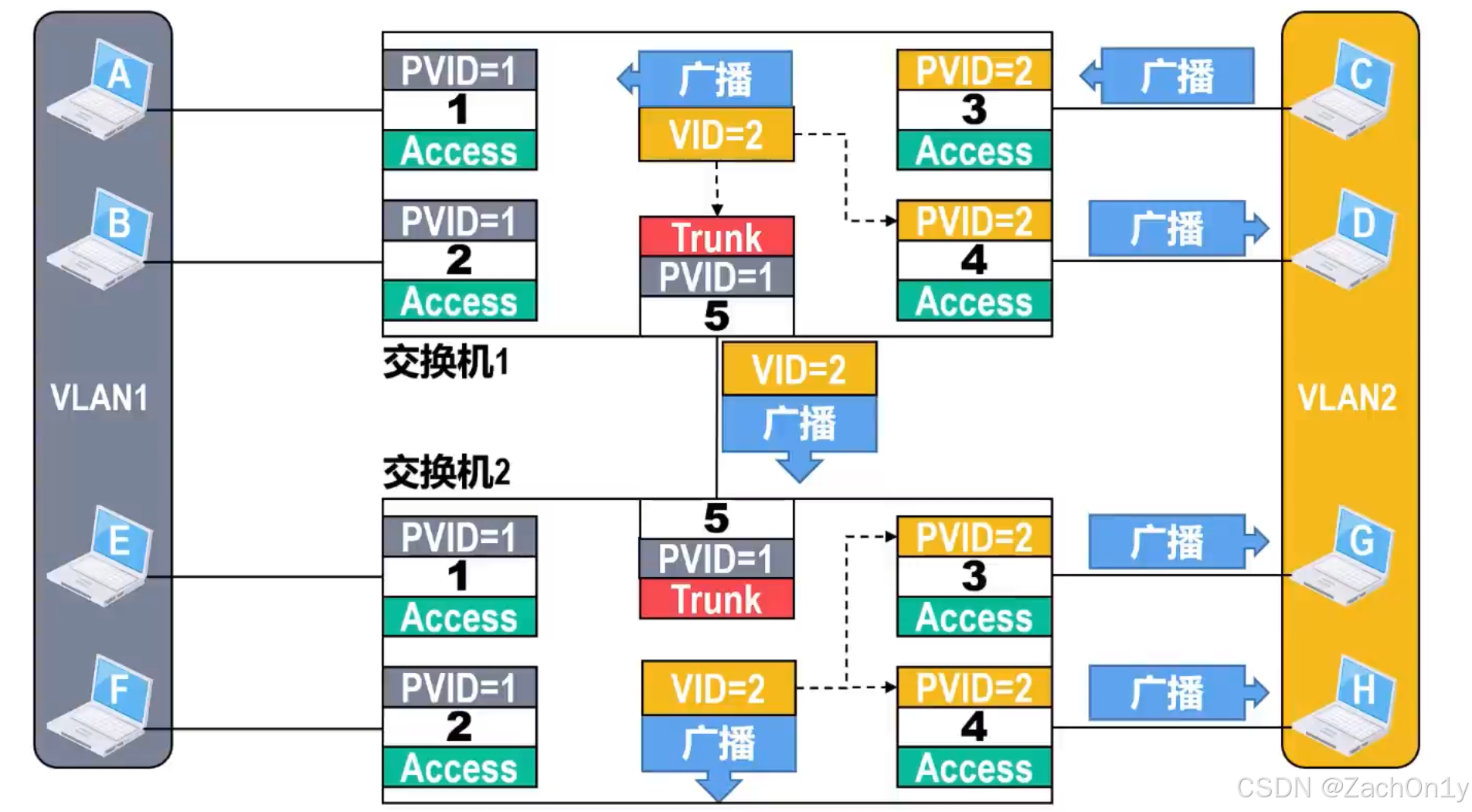

- Trunk端口（干道端口）
- 可以同时承载多个VLAN的数据，用于交换机与交换机、交换机与路由器之间的互联
- 除本征VLAN外，所有VLAN的数据帧都携带802.1Q标签传输
- 本征VLAN（Native VLAN）
- Trunk链路上不打标签传输的VLAN，默认是VLAN 1
- Trunk两端本征VLAN必须一致，否则会出现VLAN跳跃安全问题，导致网络故障
5. VLAN间通信
不同VLAN属于不同广播域，二层无法直接通信，必须通过三层设备实现：
- 单臂路由：路由器一个物理接口划分为多个子接口，分别对应不同VLAN，实现VLAN间路由
- 三层交换：三层交换机通过内置路由模块实现VLAN间高速转发，是当前主流方案
3.7 GVRP 协议
GVRP（GARP VLAN Registration Protocol） 是一种网络协议，主要用于在交换机之间自动同步和传播VLAN（虚拟局域网）配置信息。它的核心目标是减少网络管理员的手动配置工作，并确保整个交换网络中的VLAN信息保持一致。
你可以把它理解成一个“VLAN信息自动同步工具”。当你在网络中一台交换机上创建或删除一个VLAN时，GVRP能让这个信息自动“通知”给相连的其他交换机，让它们也自动创建或删除对应的VLAN，从而实现配置的“即插即用”。
1. 工作机制与核心概念
GVRP是基于更底层的GARP（通用属性注册协议） 框架运行的。为了让你更好地理解它的工作细节，这里有几个关键概念：
-
基础“语言”与“信使”：网络中的GVRP设备（称为“GARP应用实体”）通过三种消息来沟通：
- Join（加入）消息：请求其他交换机注册某个VLAN信息。
- Leave（离开）消息：请求其他交换机注销某个VLAN信息。
- LeaveAll（全部离开）消息：这是一个“重置”信号，周期性地发起，让全网重新同步所有VLAN信息，确保一致性。
-
可靠与高效的“交通规则”：为了确保消息可靠传输且不浪费带宽，GVRP使用了四种定时器来控制消息的发送节奏：
- Hold定时器：将短时间内收到的多个VLAN注册信息打包成一个消息发送，以节省带宽。
- Join定时器：保证重要的“加入”消息能被可靠地发送两次，防止丢失。
- Leave定时器：当设备收到“离开”消息时，会等待一段时间。如果在超时前没有收到该VLAN的“加入”消息，才真正将其注销，这可以防止因消息延迟导致的误删除。
- LeaveAll定时器：周期性地触发“全部离开”过程，促使全网重新注册所有VLAN，以纠正可能出现的状态不一致问题。
-
三种工作模式：GVRP端口可以工作在不同的模式下，以控制其对VLAN的处理行为。下表总结了它们的区别：
| 模式 | 核心行为 | 适用场景 |
|---|---|---|
| Normal (普通模式) | 允许动态注册/注销VLAN，并收发所有（包括动态和静态）VLAN的声明。这是最灵活的模式。 | 大多数需要自动同步VLAN的通用场景。 |
| Fixed (固定模式) | 禁止动态注册/注销VLAN，只发送静态VLAN（手动配置的）的声明。 | 需要将某个端口限制在特定的手动配置VLAN集合内，不允许学习新的VLAN。 |
| Forbidden (禁止模式) | 禁止动态注册/注销VLAN，且只发送VLAN 1的声明，忽略所有其他VLAN信息。 | 用于“VLAN裁剪”或安全隔离，强制端口只属于默认的VLAN 1。 |
关键要点与限制
- 动态与静态VLAN：通过GVRP自动创建的VLAN称为动态VLAN，它们会随着网络状态变化而自动增减；而手动创建的VLAN称为静态VLAN，稳定性更高。
- 适用链路：GVRP通常只在Trunk（干道）链路上运行，用于交换机之间的连接。
- 协议标准：GVRP由IEEE 802.1Q标准定义，确保了不同厂商交换机之间的基本互操作性。
- GVRP 只支持标准 VLAN 1‑1001，扩展 VLAN（1002‑4094）GVRP 不能动态学习。
- GVRP 的作用就是不用每台交换机手动创建 VLAN，只需要在一台交换机上创建 VLAN，通过 GVRP 报文，其他交换机会动态学习到这个 VLAN，不需要所有交换机都手动建立 VLAN。

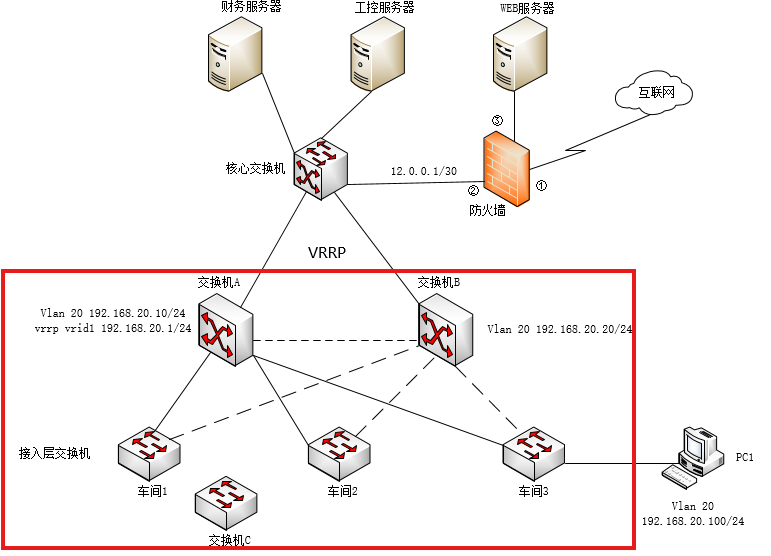

3.8 VRRP 技术
VRRP（虚拟路由冗余协议） 是一种网络容错协议，它通过将多台物理路由器/交换机虚拟化成一台“逻辑路由器/交换机”，来为局域网内的主机提供一个高可用的默认网关，从而解决传统网络中单一网关设备带来的单点故障问题。
它的核心思想是：与其让终端设备依赖一台可能宕机的物理路由器/交换机，不如让一组路由器/交换机“抱团”，对外提供一个固定的虚拟IP地址和虚拟MAC地址。终端设备只需将网关指向这个虚拟IP，而无需关心背后是哪台物理设备在真正工作。
核心概念与角色
一个VRRP组内的路由器主要扮演两种角色：
- 主用路由器/交换机 (Master)：负责实际转发数据流量，并响应针对虚拟IP地址的ARP请求。正常情况下，只有Master在干活。
- 备用路由器/交换机 (Backup)：处于待命状态，不转发数据流量，只负责监听Master的健康状况。当Master出现故障时，Backup会接替它的工作。
为了区分和选举角色，VRRP引入了几个关键要素：
- 虚拟路由器/交换机标识符 (VRID)：一个VRRP组的唯一编号，范围是1-255。
- 虚拟MAC地址：由VRID自动生成，格式固定为
00-00-5E-00-01-{VRID}。设备通信时使用的是这个虚拟MAC，因此主备切换对终端是透明的。 - 优先级 (Priority)：取值范围1-254（默认100），数值越高，越有可能被选举为Master。如果某台路由器/交换机的实际接口IP地址恰好与虚拟IP地址相同，它被称为“IP地址拥有者”，拥有最高优先级255，将直接成为Master。
工作流程：主备选举与切换
- 选举Master：VRRP组刚建立时，各路由器处于Backup状态并交换优先级信息。优先级最高的路由器/交换机将成为Master，其余保持Backup状态。
- 周期性通告：Master会周期性地（默认1秒）向组播地址
224.0.0.18发送VRRP通告报文，向所有Backup宣告自己“还活着”。 - 故障检测与切换：Backup在连续约3-4秒（计算公式为
3 × 发送间隔 + Skew_Time）未收到Master的通告后，会认为Master发生故障。此时，所有Backup会根据各自的优先级重新选举，优先级最高的将成为新的Master，并立即接管流量转发任务，整个过程对用户完全透明。
抢占模式
VRRP支持两种工作模式：
- 抢占模式 (Preempt)：这是默认模式。如果一个Backup发现自己的优先级高于当前Master，它会主动“抢占”并成为新的Master。这适用于希望优先级最高的设备始终作为主用设备的场景。
- 非抢占模式 (Non-preempt)：只要当前Master不出现故障，即使后来加入了一个优先级更高的路由器，它也只能充当Backup。这可以有效避免因网络波动或优先级调整而引发不必要的频繁切换。
3.9 其他局域网技术（了解级考点）
- 令牌环网（IEEE 802.5）：环型拓扑，通过令牌传递控制介质访问，无冲突；但结构复杂、故障排查难，已基本淘汰。
- FDDI（光纤分布式数据接口）：双环光纤令牌网，100Mbps速率，具备链路冗余；早期用于骨干网，现已被高速以太网替代。
- ATM局域网：基于信元交换的技术，面向连接，曾用于多媒体传输，应用范围有限。
3.9 局域网互联设备层级对比
| 设备 | 工作层级 | 隔离冲突域 | 隔离广播域 | 核心功能 |
|---|---|---|---|---|
| 中继器/集线器 | 物理层 | ❌ | ❌ | 信号放大、延长传输距离 |
| 网桥/二层交换机 | 数据链路层 | ✅ | ❌ | 基于MAC地址转发，隔离冲突 |
| 路由器/三层交换机 | 网络层 | ✅ | ✅ | 基于IP地址转发，隔离广播 |
三、高频易混考点辨析
1. CSMA/CD vs CSMA/CA
- CSMA/CD：冲突检测，用于有线以太网半双工模式，检测到冲突后停止重发
- CSMA/CA：冲突避免，用于无线局域网（802.11），发送前先预约信道，尽量避免冲突发生
2. 物理地址 vs 逻辑地址
- MAC地址：物理地址，48位，数据链路层标识，固化在网卡，全球唯一
- IP地址：逻辑地址，32位（IPv4），网络层标识，可手动配置修改
3. Access端口 vs Trunk端口
- Access：单VLAN，接终端，发帧去标签
- Trunk：多VLAN，接网络设备，发帧带标签（本征VLAN除外）
4. 半双工 vs 全双工以太网
- 半双工：同一时间只能发或收，存在冲突，需要CSMA/CD，共享带宽
- 全双工：可同时收发，无冲突，不需要CSMA/CD，端口独享带宽，是当前主流模式
四、经典真题示例
-
10Mbps 以太网的最短帧长为64字节，若将速率提升至100Mbps，保持网络覆盖范围不变，则最短帧长应为（ ）
A. 64字节 B. 128字节 C. 640字节 D. 1518字节
答案：C
解析：最短帧长=2×传播延迟×速率，传播距离不变则传播延迟不变，速率提升10倍，最短帧长也提升10倍，即640字节。 -
以下关于VLAN的描述中，错误的是（ ）
A. VLAN可以隔离广播域
B. 不同VLAN的设备可以直接二层通信
C. Trunk端口可以承载多个VLAN的数据
D. 基于端口的VLAN是最常用的划分方式
答案：B
解析：不同VLAN属于不同广播域，二层无法直接通信，必须通过三层设备转发。 -
交换机工作在（ ），其核心作用是隔离（ ）
A. 物理层，冲突域 B. 数据链路层，冲突域
C. 数据链路层，广播域 D. 网络层，广播域
答案：B
解析：交换机工作在数据链路层，每个端口是独立冲突域，可以隔离冲突域；默认不隔离广播域。 -
万兆以太网的特点是（ ）
A. 采用CSMA/CD机制 B. 仅支持半双工模式
C. 保留以太网帧格式 D. 仅用于终端接入
答案：C
解析：万兆以太网仅支持全双工，无需CSMA/CD，保留以太网帧格式，主要用于骨干网络。
五、备考建议
- 必拿分点：IEEE 802标准对应关系、以太网帧结构、高速以太网参数、交换机转发模式、VLAN基本概念，这些考点重复率极高，刷题即可巩固。
- 重点理解原理：CSMA/CD工作机制、最短帧长计算逻辑、冲突域/广播域的划分、VLAN隔离广播的原理，理解后才能应对灵活变形的题目。
- 衔接下午大题：VLAN、Trunk、交换机端口类型是下午交换组网大题的核心考点，学习原理时可同步记忆基础配置逻辑，为第8章组网配置打基础。
- 时间投入：总学习时长控制在5~7小时，3小时精读核心原理，2小时结合拓扑练习冲突域/广播域计算与VLAN逻辑梳理，1小时刷章节真题。
补充资料：STP 生成树协议（Spanning Tree Protocol）
核心作用

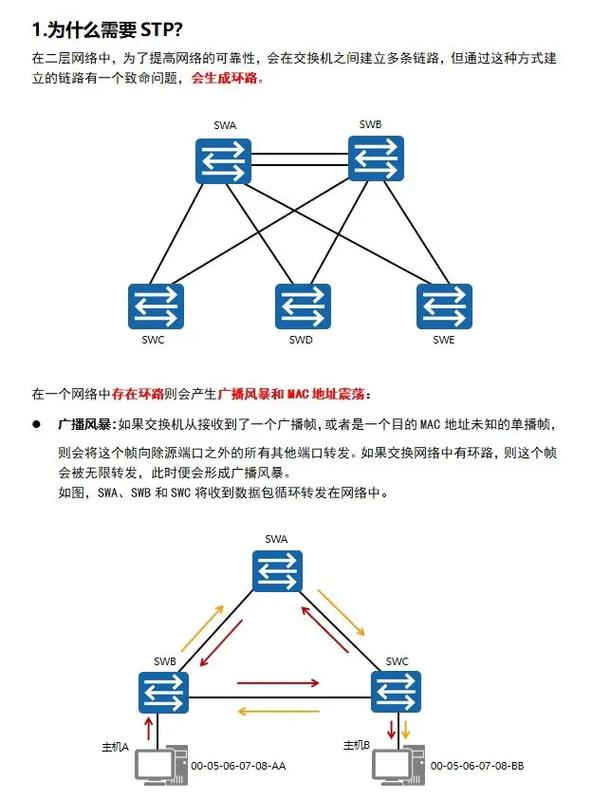

二层交换机环境中，如果存在物理环路，会带来3个严重问题：
- 广播风暴：广播帧无限循环转发，占满带宽，设备CPU爆满

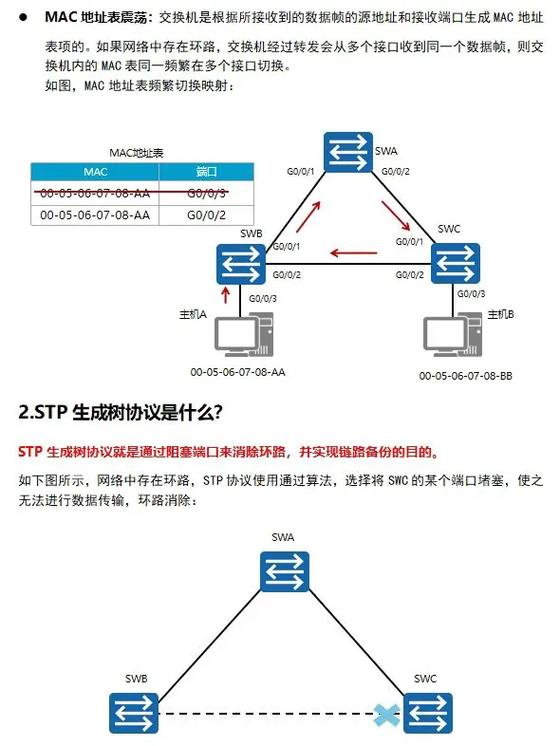

- MAC地址表震荡：同一个MAC地址，交换机从不同端口反复收到，MAC表频繁抖动
- 帧重复接收：终端收到多份相同帧
STP核心思想：逻辑阻塞部分端口，把物理环路修剪成无环的树型拓扑；当活动链路故障，被阻塞端口自动打开，实现链路冗余备份。
物理上保留冗余线路，逻辑上临时关掉一部分端口，兼顾无环+冗余。
标准：802.1D 传统STP；802.1w RSTP快速生成树；802.1s MSTP多实例生成树。
基础概念

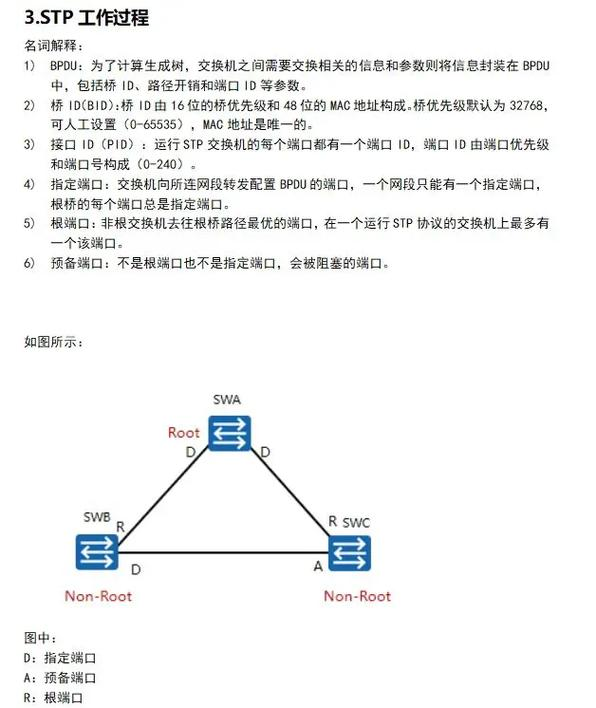

1. BPDU 桥协议数据单元
STP不依赖上层协议，交换机之间通过BPDU报文交互STP信息，使用组播发送。
- 根桥交换机每2秒发送一次BPDU；非根桥收到BPDU后，才转发更新后的BPDU。
- BPDU携带关键参数：桥ID、根桥ID、根路径开销、发送者桥ID、端口ID。
2. 桥ID Bridge ID（BID）
桥优先级(16bit) + MAC地址(48bit)
- 默认桥优先级：32768，可以手动修改，数值越小越优先。
- MAC是交换机背板MAC，用来打破优先级相同的平局。
根桥选举：全网桥ID最小的交换机成为根桥(Root Bridge)，整个STP拓扑的逻辑树根。
3. 路径开销 Cost
端口接收方向的链路开销，用来衡量链路“代价”，带宽越大cost越小：
| 链路带宽 | cost(802.1D旧) | cost(802.1t新标准) |
|---|---|---|
| 10M | 100 | 2000000 |
| 100M | 19 | 200000 |
| 1G | 4 | 20000 |
| 10G | 2 | 2000 |
根路径开销RPC：从本交换机到根桥的累计路径开销。
4. 端口ID Port ID
端口优先级(8bit)+端口号(8bit)，默认端口优先级128，数值越小越优，用于平局比较。
四步选举（802.1D STP）
先选根桥 → 每台非根桥选根端口RP → 每个网段选指定端口DP → 剩下端口置为阻塞端口Blocking
-

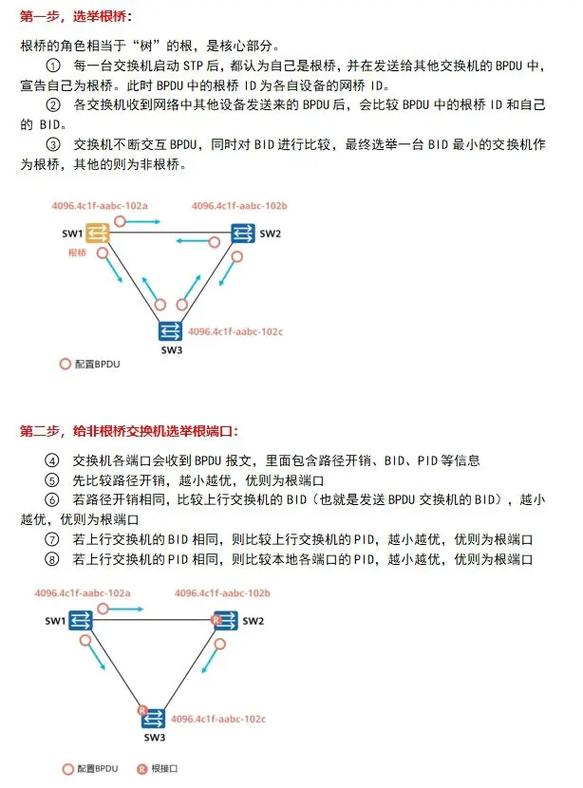

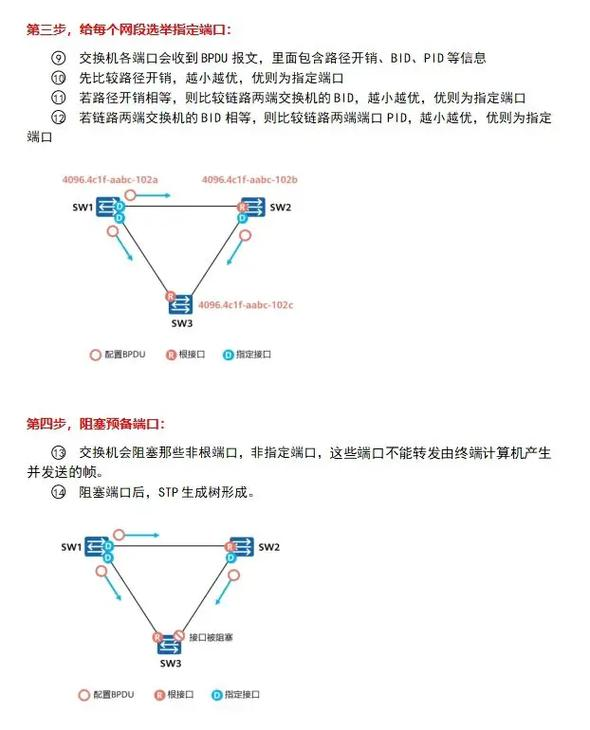

选举根桥 Root Bridge
全网BID最小交换机=根桥。根桥所有端口都是指定端口，不会被阻塞。 -
非根交换机选举【根端口 RP Root Port】
根端口：交换机去往根桥的最优出端口，每个非根桥有且只有1个根端口
选举顺序，依次比较，比出最优端口：
① 根路径开销RPC最小；
② 对端发送BPDU的桥ID最小；
③ 对端发送BPDU的端口ID最小；
根端口状态：转发Forwarding，收发用户流量。
- 每个广播网段选举【指定端口 DP Designated Port】
每一条链路（每个网段），选出一个指定端口，负责向该网段转发去往根桥的流量。
选举规则：
① 该端口到根桥RPC最小；
② 本端BID小；
③ 本端Port ID小。
指定端口状态：转发Forwarding。
- 剩下既不是RP、也不是DP的端口 → 替代端口，置为Blocking阻塞
阻塞端口：只接收BPDU，不转发业务数据帧，防止环路；链路故障时才激活。
STP 5种端口状态（传统802.1D）
| 状态 | 作用 | 时间 | 转发业务 | 接收BPDU |
|---|---|---|---|---|
| Disabled | 端口关闭 | — | ❌ | ❌ |
| Blocking | 阻塞，防环 | 20s老化 | ❌ | ✅ |
| Listening | 监听，选端口角色 | 15s | ❌ | ✅ |
| Learning | 学习MAC地址，不转发 | 15s | ❌ | ✅ |
| Forwarding | 正常转发流量 | — | ✅ | ✅ |
传统STP完整收敛时间：最大 30~50秒。
链路断开：阻塞端口要等20s老化 + 15s监听 +15s学习 =50s才能切换转发，收敛慢，这是802.1D最大痛点。
时间说明
- Hello时间：2s 根桥发BPDU间隔
- Max Age：20s，BPDU超时时间；收不到BPDU认为链路失效
- Forward Delay：15s，监听、学习阶段等待时间
RSTP 802.1w 快速生成树（改进版）
解决传统STP收敛慢问题，收敛时间几百毫秒级别，向下兼容STP。
端口角色更新
- Root Port 根端口
- Designated Port 指定端口
- Alternate替代端口：本交换机收到更优BPDU，阻塞端口，根端口备份。根端口故障，Alternate立刻升为根端口，快速切换。
- Backup备份端口：交换机同一个网段收到自己发出的BPDU，本地链路备份。
端口状态简化
合并为3种：
- Discarding：对应STP的Disabled/Blocking/Listening，丢弃业务，接收BPDU
- Learning：学习MAC
- Forwarding：转发
RSTP快速收敛机制
- P/A握手（Proposal/Agreement）：点对点链路，协商快速跳过监听学习，直接进入转发；
- 边缘端口Edge Port：接终端PC，直接转发，不参与STP计算；注意：边缘端口接交换机依然会环路！
- 替代/备份端口本地切换，不需要等待计时器。
注意：共享式Hub链路不能P/A快速收敛，仍然要forward delay。
MSTP 802.1s 多实例生成树
RSTP整网只有一棵树，所有VLAN共用一套拓扑，部分链路被阻塞，带宽浪费。
MSTP：
- 把多个VLAN映射到同一个MST实例；
- 不同实例跑独立的生成树；
- 实现负载分担：实例1阻塞A链路，实例2阻塞B链路，不同VLAN走不同路径，充分利用冗余链路带宽。
概念：
- MST域：配置相同域名、修订号、VLAN‑实例映射的交换机属于同一个MST域；域内MSTP，域间回退RSTP/STP。
现网工程：MSTP是企业交换机主流部署方案。
常见误区总结
- STP阻塞的是端口，不是物理线缆；线缆物理还在，只是逻辑不转发业务。
- 根桥是逻辑角色，不是性能最好的交换机，建议手动指定，不要靠自动选举。
- BPDU是交换机产生，终端PC不会发送BPDU。
- Edge边缘端口不要接交换机，否则会产生环路。
- STP/RSTP/MSTP兼容：MSTP交换机可以识别STP BPDU，自动回退。
简单拓扑举例
两台交换机S1、S2，两条网线互联。
- S1桥ID更小，成为根桥；
- S1两个端口都是DP指定端口，转发；
- S2其中一个端口选举RP根端口转发；另一个端口既不是RP也不是DP，被阻塞；
- 一条链路断，阻塞端口解除阻塞，接管流量。
补充资料 VLAN 工作位置
VLAN本身是二层技术（数据链路层，帧级别），二层交换机、三层交换机都支持VLAN，但分工不同。
1、二层交换机
- 只能做VLAN划分、Access口、Trunk口，处理VLAN标签，隔离广播域。
- ❗不能做VLAN之间互相通信：二层交换机没有三层路由功能，不同VLAN的主机就算接在同一台二层交换机，也不能直接互通。
二层交换机只懂带tag的以太网帧，不懂IP。
- 误区：不是三层交换机才能配置 VLAN！VLAN 是二层特性，二层交换机也能建 VLAN。
能不能 VLAN 间互通，才是二者最本质的区别。
2、三层交换机
- 同时具备二层+三层能力
- 二层部分：同样完成VLAN划分、trunk、处理VLAN标签（和二层交换机一样）
- 三层部分：开启VLANIF（SVI，交换虚拟接口），给每个VLAN配置IP网关，实现·不同VLAN之间路由互通（VLAN间路由）。
关键总结
- ✅ VLAN（标签、广播域隔离）属于二层，二层交换机就可以实现
- ✅ VLAN之间互相访问，才需要三层功能，需要三层交换机/路由器单臂路由
- 通俗记忆：
- 二层交换机：划VLAN，把广播隔开，不能跨VLAN通信
- 三层交换机：划VLAN + 做VLAN网关，让不同VLAN能互相访问
补充对比
| 设备 | 能否配置VLAN | 能否VLAN间互通 |
|---|---|---|
| 二层交换机 | ✅ | ❌ |
| 三层交换机 | ✅ | ✅（SVI接口） |
| 普通路由器 | ❌（无VLAN标签处理） | ✅（单臂路由子接口实现VLAN间路由） |
单臂路由：普通路由器+二层交换机，路由器子接口剥打VLAN标签，也实现VLAN互访，性能差，现在企业基本用三层交换机SVI替代。
什么时候必须用三层交换机？
场景 1：内网有多个 VLAN，需要 VLAN 之间互相访问
这是最常见场景。
比如公司网络：
- VLAN10：办公电脑 网段 192.168.10.0/24
- VLAN20：服务器 网段 192.168.20.0/24
二层交换机划完 VLAN 之后，VLAN10 和 VLAN20 完全隔离，互相 ping 不通。
此时两种方案：
- 三层交换机：配置 SVI 虚拟接口，作为各个 VLAN 的网关，VLAN 之间直接内网转发，速度快。
- 普通路由器做单臂路由，性能低，现在极少用。
👉 只要内网需要多 VLAN 互通，优先上三层交换机。
场景 2：内网大量网段，需要做静态路由、OSPF 等路由协议
三层交换机支持 OSPF、静态路由等路由协议，可以做内网三层网关。
二层交换机完全没有路由功能，只能写默认网关，本身不参与路由计算。
场景 3：需要内网高速转发，不想把跨网段流量扔给路由器
普通路由器接口速率低，跨 VLAN 流量全部跑路由器会成为瓶颈。
三层交换机硬件 ASIC 芯片完成三层转发，线速转发，比路由器快得多。
场景 4：做内网网关，终端网关配置在交换机上
所有终端的网关 IP 配置在三层交换机 SVI 接口上，而不是防火墙 / 路由器。
防火墙只负责出口，内网网关交给三层交换机，分担压力。
什么时候只用二层交换机就够了？
- 整个网络只有一个 VLAN，一个网段，不需要划分多个广播域；
- 上层已经有三层设备（三层交换机 / 防火墙做 VLAN 网关），本交换机只负责接入终端；
企业里大量接入层都是二层交换机，只做接入，网关由核心三层交换机承担。
补充资料 同一VLAN跨交换机通信（二层转发，Trunk链路）
拓扑说明
- PC1：VLAN 10，接交换机SW1的Access接口G0/1
- PC2：VLAN 10，接交换机SW2的Access接口G0/1
- SW1与SW2互联接口配置为Trunk，允许VLAN10通过，本征VLAN默认VLAN1
- PC1、PC2在同一个VLAN10，同一网段，不需要路由器/三层交换机，二层直接转发。
端口基础规则回顾
- Access口（接PC）
- 接收PC的帧：PC发出的是无标签帧，交换机收到后打上该端口VLAN标签；
- 向PC发送帧：剥离标签，发送无标签帧，PC无法识别802.1Q标签。
- Trunk口（交换机之间互联）
- 接收带标签帧：保留标签进入交换机内部；
- 发送非本征VLAN帧：携带标签发送出去；
- 本征VLAN流量不打标签。
- PC终端不会生成、识别VLAN标签，所有标签的打包（添加）、剥离（删除）全部由交换机完成。
通信场景：PC1访问PC2，同VLAN10，跨两台交换机。
完整过程（标签打包、传递、剥离）
① PC1发送数据帧（无标签）
PC1生成普通以太网帧，没有802.1Q标签。
源MAC：PC1‑MAC，目的MAC：PC2‑MAC。
PC完全不知道VLAN存在。
② SW1的Access接口G0/1接收帧：【标签打包：打VLAN10标签】
SW1的G0/1是Access，属于VLAN10：
- 收到PC1发来的Untag（无标签）帧；
- 交换机给帧插入4字节802.1Q标签，VLAN ID =10；
- 带VLAN10标签的数据帧进入交换机内部，交换机内部转发始终携带标签；
- SW1查MAC地址表，发现PC2的MAC不在本地，需要从和SW2相连的Trunk口转发出去。
✨打包标签就在这里：Access端口收到终端无标签帧，添加VLAN标签。
③ SW1从Trunk接口向SW2转发：携带标签传输
SW1的互联口是Trunk，VLAN10不是本征VLAN：
Trunk发送规则：非本征VLAN，保留802.1Q标签向外发送。
所以链路上跑的是带VLAN10标签的帧，传到SW2。
重点：Trunk链路上面传输的帧是带标签的，用来告诉对端交换机：这个帧属于VLAN10。
④ SW2的Trunk接口接收帧，保留标签
SW2的Trunk口收到这个带VLAN ID=10的帧：
- 识别帧中的VLAN标签VLAN10；
- 标签保留，不会删除，带标签帧进入SW2交换机内部；
- SW2查询本机MAC地址表：VLAN10中，PC2的MAC出现在G0/1接口。
⑤ SW2 Access口G0/1向外发送：【标签剥离】
G0/1为Access端口，属于VLAN10：
Access端口向终端发送帧时，把802.1Q标签剥离掉，发出普通无标签以太网帧交给PC2。
PC2收到不带标签的普通以太网帧，完成接收。
回程：PC2回复PC1，过程完全对称
- PC2发出无标签帧；
- SW2 Access口收到，打包打上VLAN10标签；
- SW2 Trunk口发送带VLAN10标签的帧给SW1；
- SW1 Trunk接收，保留VLAN10标签；
- SW1的Access口G0/1剥离标签，无标签帧发给PC1。
关键要点总结（考试高频）
- 打标签（打包）时机
Access端口收到PC发来的无标签帧 → 打上端口所属VLAN标签；
PC永远不会发带标签帧，标签由交换机添加。
- Trunk链路上
同VLAN跨交换机，整个链路传输全程携带VLAN标签（非本征VLAN），VLAN ID从头到尾不变；
二层同VLAN通信，不会修改VLAN标签，不需要经过三层设备。
-
剥离标签时机
当帧从Access端口发往终端PC的时候，交换机剥离802.1Q标签；
PC只能接收无标签的普通以太网帧。 -
易错区分
- ✅同VLAN跨交换机：只二层转发，标签ID全程不变，Trunk负责携带标签；
- ❗不同VLAN跨交换机：必须经过三层网关，标签会被删除，路由后重新打新VLAN标签。
补充：如果是本征VLAN（VLAN1）跨交换机
如果PC属于本征VLAN1：
- Access口收到无标签帧，交换机内部逻辑上属于VLAN1；
- Trunk链路上传输不携带标签；
- 对端交换机Trunk收到无标签帧，识别为本征VLAN；
- 出Access口依旧无标签发给PC。
本征VLAN流量在Trunk链路上没有802.1Q标签。
补充资料 跨交换机不同VLAN设备通信
前提条件：
- 两台交换机，交换机之间互联端口配置为 Trunk（中继）端口，用来传输带VLAN标签的数据帧；
- 终端接交换机的端口是 Access接入端口，属于某一个VLAN；
- 同VLAN跨交换机二层通信只需要Trunk打标签；不同VLAN之间通信必须依靠三层设备（路由器单臂路由 / 三层交换机SVI接口），二层不能直接互通。
- Access端口：接PC，接收帧不带标签，发出帧不带标签；属于某个固定VLAN。
- Trunk端口：交换机之间互联，转发带802.1Q标签帧，允许多个VLAN通过；有一个本征VLAN（默认VLAN1，本征VLAN流量不打标签）。
- 802.1Q标签：插在以太网源MAC和类型字段之间，4字节，包含VLAN ID。
下面举例拓扑：
PC1：VLAN10，接SW1的Access口G0/1
PC2：VLAN20，接SW2的Access口G0/2
SW1与SW2互联端口：SW1‑G0/24 <–> SW2‑G0/24，配置Trunk，本征VLAN默认1
三层设备：SW1上开启三层，配置SVI接口：VLANIF10、VLANIF20，实现VLAN间路由。
PC1网关：VLANIF10地址；PC2网关：VLANIF20地址。
通信流程：PC1（VLAN10）访问PC2（VLAN20），完整帧标签打包、转发、剥离全过程。
步骤1：PC1发送普通以太网帧（无标签）
PC1完全不知道VLAN，发出普通以太网帧，没有802.1Q标签。
源MAC=PC1‑MAC，目的MAC=网关MAC（VLANIF10的MAC），IP：源IP PC1，目的IP PC2。
步骤2：SW1的Access端口G0/1接收帧 → 打上VLAN标签（打包标签）
SW1的G0/1是Access，属于VLAN10：
- 收到PC1发来的Untag无标签帧；
- 给帧插入802.1Q标签，VLAN ID=10；
- 交换机内部交换逻辑：这个帧属于VLAN10，在交换机内部处理时永远携带标签。
✅ 标签打包发生在这里：Access端口收到无标签帧，打上该端口所属VLAN的标签，交换机内部全部用带标签帧转发。
Access端口规则：
- 收：无标签 → 打上本端口VLAN标签进入交换机；收到带标签帧直接丢弃（非法）
- 发：从Access口往外发时，剥离标签，发出无标签帧给终端
步骤3：SW1判断目的不是本地VLAN10设备，交给三层SVI网关做VLAN间路由
PC2属于VLAN20，不在VLAN10广播域。帧目的MAC是网关MAC，所以上送到三层模块VLANIF10接口。
📌 VLAN间路由，会发生“解封装‑路由‑重新封装”，标签会发生变化
- VLANIF10接收带VLAN10标签的帧，剥掉二层标签，取出IP报文；
- 三层查路由表，知道目的PC2属于VLAN20网段，下一跳直连VLANIF20；
- 三层重新构造二层帧，打上VLAN20标签，交给交换机二层转发模块。
⚠️关键点：跨VLAN，三层路由之后，二层标签从VLAN10变成VLAN20！
同一个数据包，经过三层网关之后二层VLAN标签更换，IP不变，MAC地址会改写。
步骤4：SW1从Trunk口G0/24向外转发带VLAN20标签帧
SW1要把带VLAN20标签的帧发给SW2。
Trunk端口行为：
VLAN20不是本征VLAN，所以保留802.1Q标签（VLAN ID=20），把带标签帧发给SW2。
Trunk发送规则：
- 非本征VLAN：发送带标签帧
- 本征VLAN：发送不带标签帧
步骤5：SW2的Trunk端口G0/24接收带标签帧
SW2 Trunk口收到带有VLAN ID=20的802.1Q标签帧：
- 识别帧中VLAN ID=20；
- 标签保留，帧带着VLAN20标签进入SW2交换机内部；
- 查询MAC地址表：VLAN20，目的MAC在G0/2端口。
步骤6：SW2从Access端口G0/2发出，剥离标签，发给PC2
G0/2是Access端口，属于VLAN20：
Access端口向外发送数据：把802.1Q标签剥离，发出普通无标签以太网帧。
PC2收到不带标签的普通以太网帧，完成接收。
回程：PC2回复PC1，过程对称
- PC2发出无标签帧，目的MAC为网关VLANIF20的MAC；
- SW2 Access口收到无标签帧，打上VLAN20标签；
- 上送到三层VLANIF20接口，剥离标签，IP路由，重新封装，打上VLAN10标签；
- SW2 Trunk口发出带VLAN10标签帧给SW1；
- SW1 Trunk接收VLAN10带标签帧；
- 从连接PC1的Access口剥离标签，发送无标签帧给PC1。
对比：同一VLAN跨交换机二层通信（不需要三层）
比如PC1(VLAN10) ↔ PC3(VLAN10)，分别在SW1、SW2，不跨VLAN，不走三层网关：
- PC1发无标签帧 → SW1 Access打VLAN10标签；
- SW1 Trunk转发，携带VLAN10标签发给SW2；
- SW2 Trunk接收，保留VLAN10标签；
- SW2 Access口剥离标签，无标签帧发给PC3。
整个过程标签只打一次，全程VLAN ID不变，不经过三层设备，不会修改标签。
核心总结标签打包、剥离时机（考试高频）
- 打标签（打包802.1Q）
- Access端口收到终端的无标签帧：打上该Access口所属VLAN标签；
- 交换机内部所有转发，帧都携带标签。
- Trunk链路传输
- 非本征VLAN：帧带着标签在交换机之间跑；
- 本征VLAN：Trunk链路上不带标签传输。
- 剥离标签
1）Access端口向PC发送帧：必须剥离标签，PC只能识别普通无标签以太网帧；
2）三层SVI/单臂路由收到带标签帧，上三层时剥离标签，路由后重新打上新VLAN标签。
易错点：
- ❌PC会发送带VLAN标签帧：错，普通终端网卡不识别802.1Q标签；标签全部是交换机添加删除。
- ❌不同VLAN只靠Trunk就可以通信：错，Trunk只是传递标签，隔离二层广播，不同VLAN必须三层路由。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
10
0- 0
已为社区贡献3条内容
所有评论(0)
