1. 什么是网络接入控制（NAC）？

NAC网络安全解决方案通过对接入用户进行安全控制，实现“只有合法的用户、安全的终端才可以接入网络”，隔离非法、不安全的用户和终端，或者仅允许他们访问受限的资源，以此提升整个网络的安全防护能力。

2. 什么是802.1X

802.1X 认证是一种基于端口的网络访问控制和身份验证协议。它采用客户端/服务器（Client/Server）结构，通过在局域网（LAN）或无线局域网（WLAN）的接入点阻断未经验证的流量，只有当用户通过身份验证后才能访问网络资源，有效提升网络安全性。

3. 所需软硬件清单

eap认证客户端	H3C_iNode_PC 下载地址：H3C官网 H3C iNode PC(PC客户端)-新华三集团-H3C
radius认证服务端	radius-win-amd64.exe（window环境） radius-linux-amd64（linux环境） 下载地址： https://wwbdb.lanzouw.com/iD7ld41xis8d 密码:7a8j PS: 也可以使用FreeRADIUS，配置稍微复杂一些
接入设备	有真机：华三、华三交换机等网络设备 无真机：可以使用模拟器环境(华为ensp、H3C Cloud Lab等模拟器)

4. 测试环境搭建

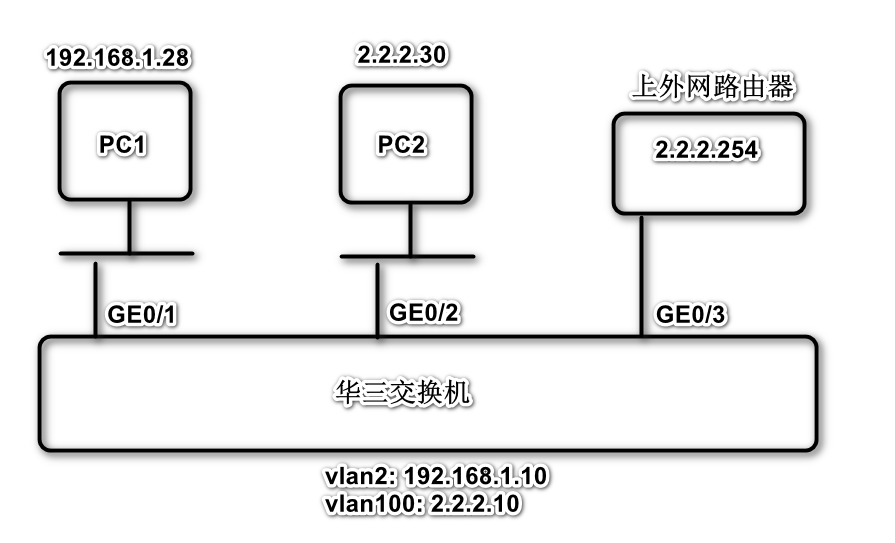

网络拓扑说明：

设备	角色	IP
PC1	radius服务器 ps：在pc1上运行radius服务端软件	192.168.1.28
PC2	eap测试客户端 ps：在pc2上安装iNode	IP：2.2.2.30 掩码：255.255.255.0 网关：2.2.2.10
华三交换机	接入设备（Authenticator） ps: 在华三交换机上配置802.1X认证	vlan2：192.168.1.10 vlan100:2.2.2.10

5. 华三交换机配置

sys
#
vlan 2
#
vlan 100
#
#
interface Vlan-interface2
 ip address 192.168.1.10 255.255.255.0
#
interface Vlan-interface100
 ip address 2.2.2.10 255.255.255.0
#
#
interface GigabitEthernet0/1
 port link-mode bridge
 port access vlan 2
#
interface GigabitEthernet0/2
 port link-mode bridge
 port access vlan 100
 dot1x
#
interface GigabitEthernet0/3
 port link-mode bridge
 port access vlan 100
#
#
 radius session-control enable
#
radius scheme rs1
 primary authentication 192.168.1.28 key simple testing123 1812
 primary accounting 192.168.1.28 key simple testing123 1813
 user-name-format with-domain
#
radius dynamic-author server
 client ip 192.168.1.28 key simple testing123
#
domain example.org
 authentication lan-access radius-scheme rs1
 authorization lan-access radius-scheme rs1
 accounting lan-access radius-scheme rs1
#
#
 domain default enable example.org
#
dot1x
#
dot1x authentication-method chap
#
#
 ip route-static 0.0.0.0 0 2.2.2.254
#


6. PC1上运行radius服务端，并做对应配置

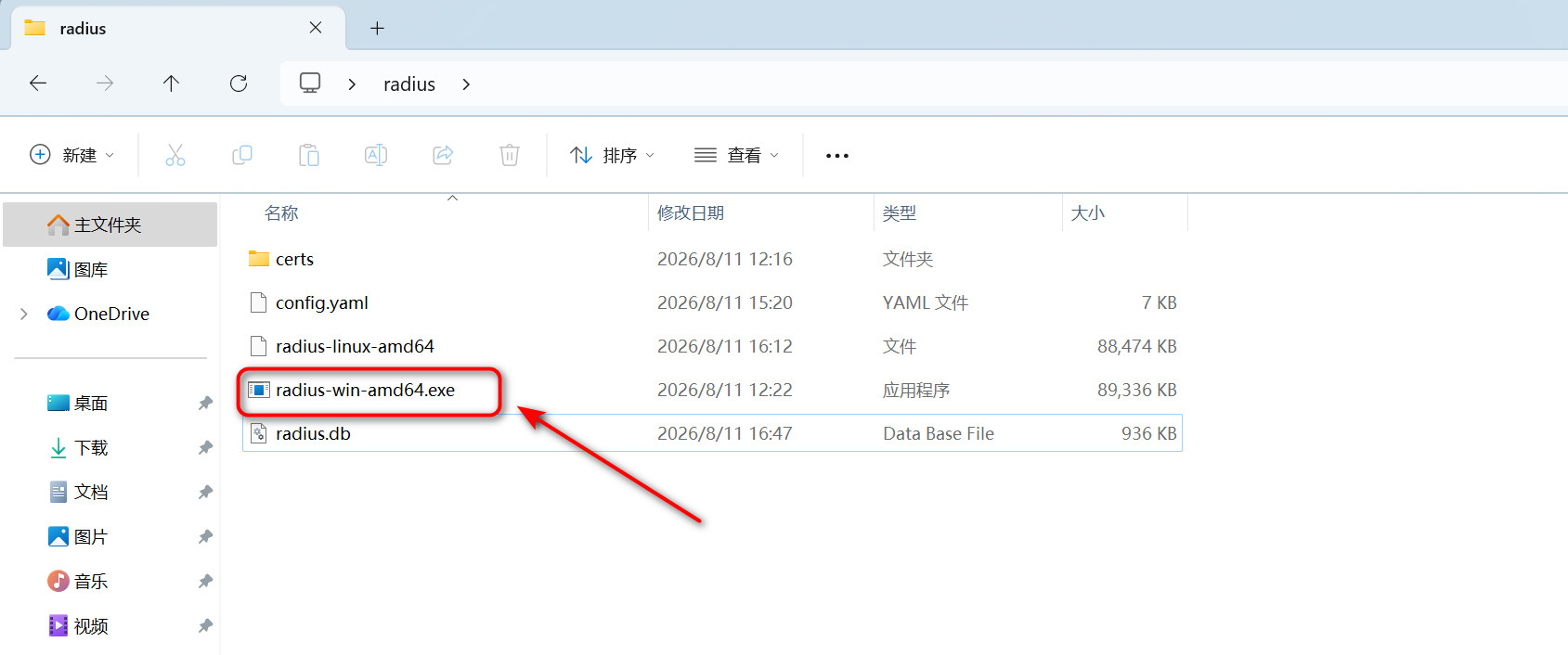

1、双击打开radius软件

ps: windows平台使用radius-win-amd64.exe；linux平台用radius-linux-amd64

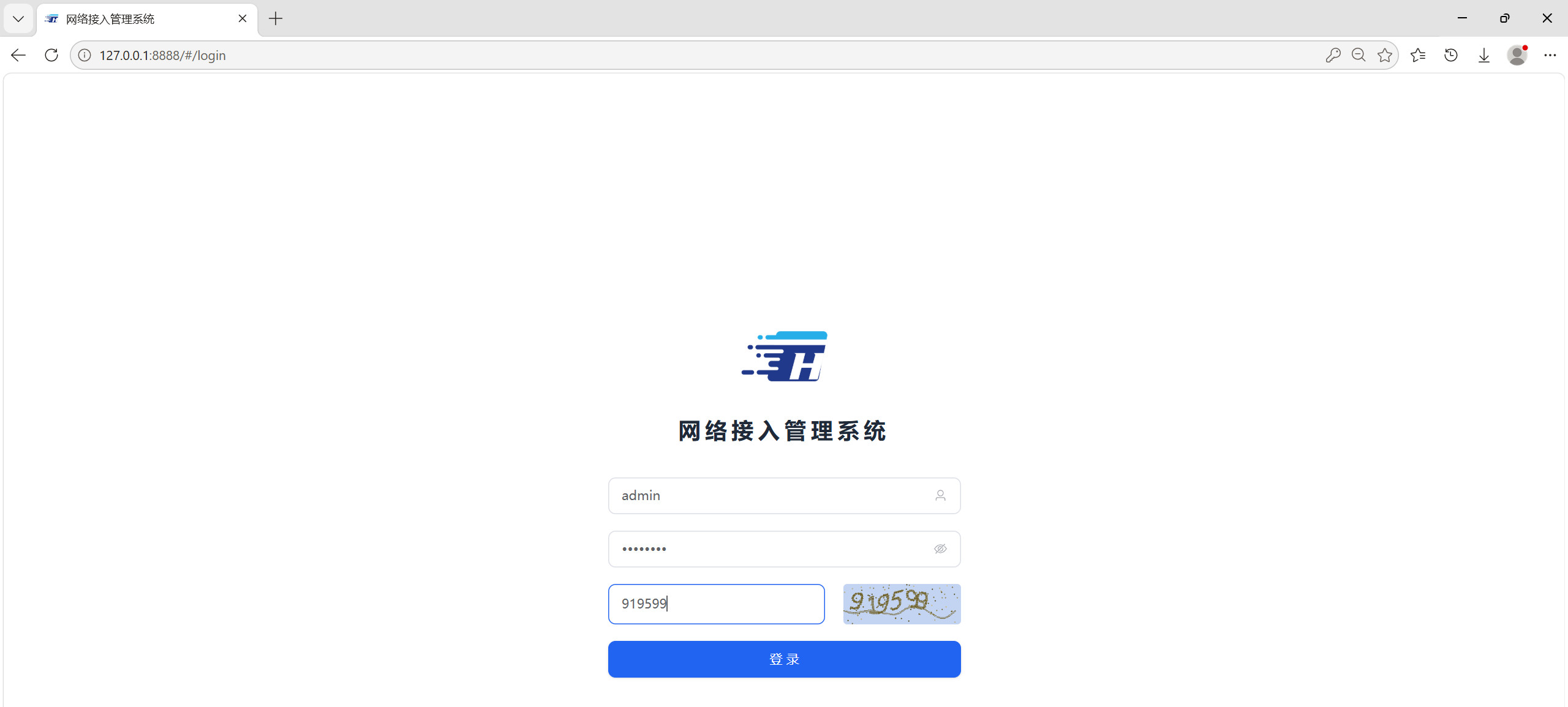

2、PC1浏览器中输入：127.0.0.1:8888，输入用户名密码，点“登录”

3、配置radius服务端

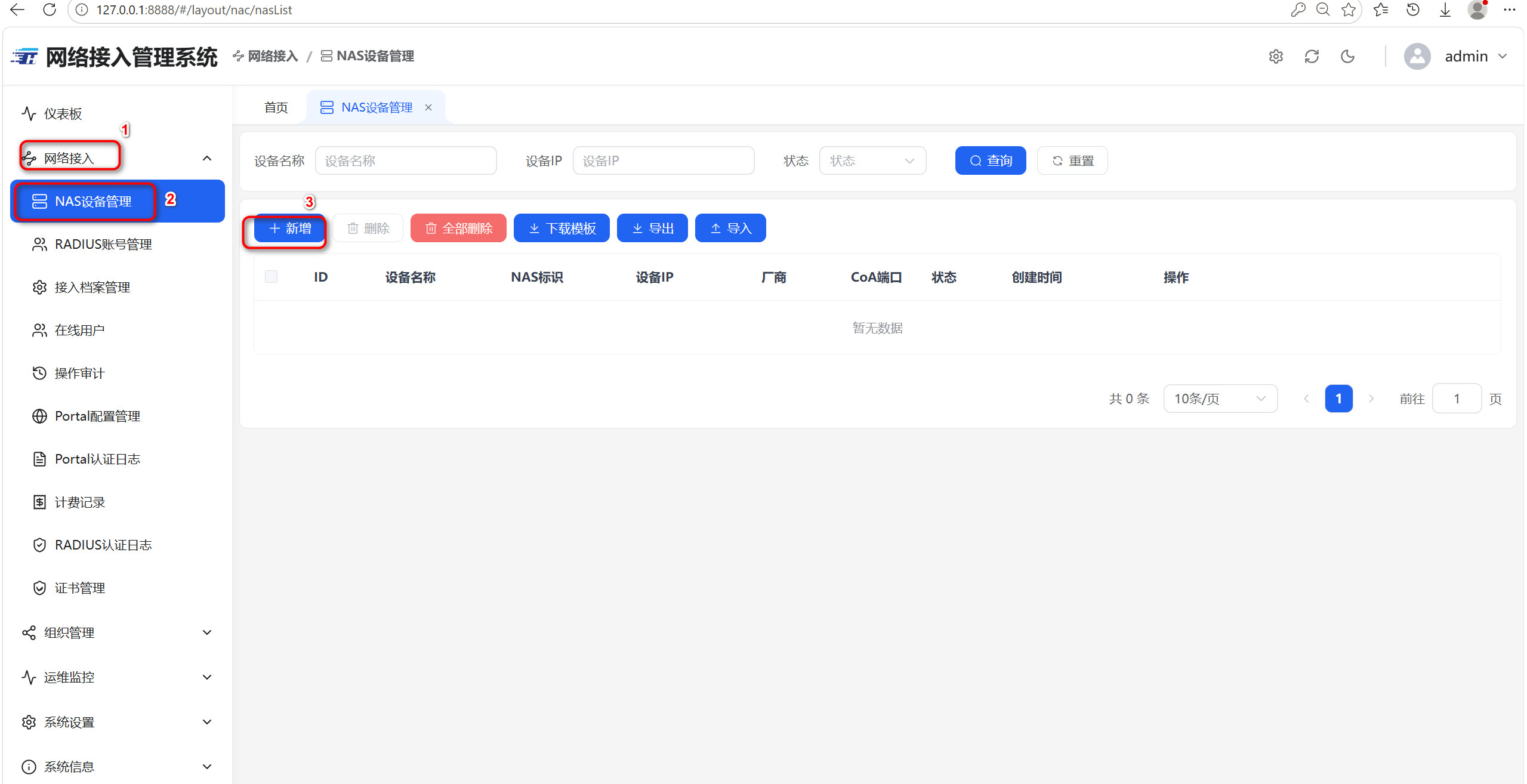

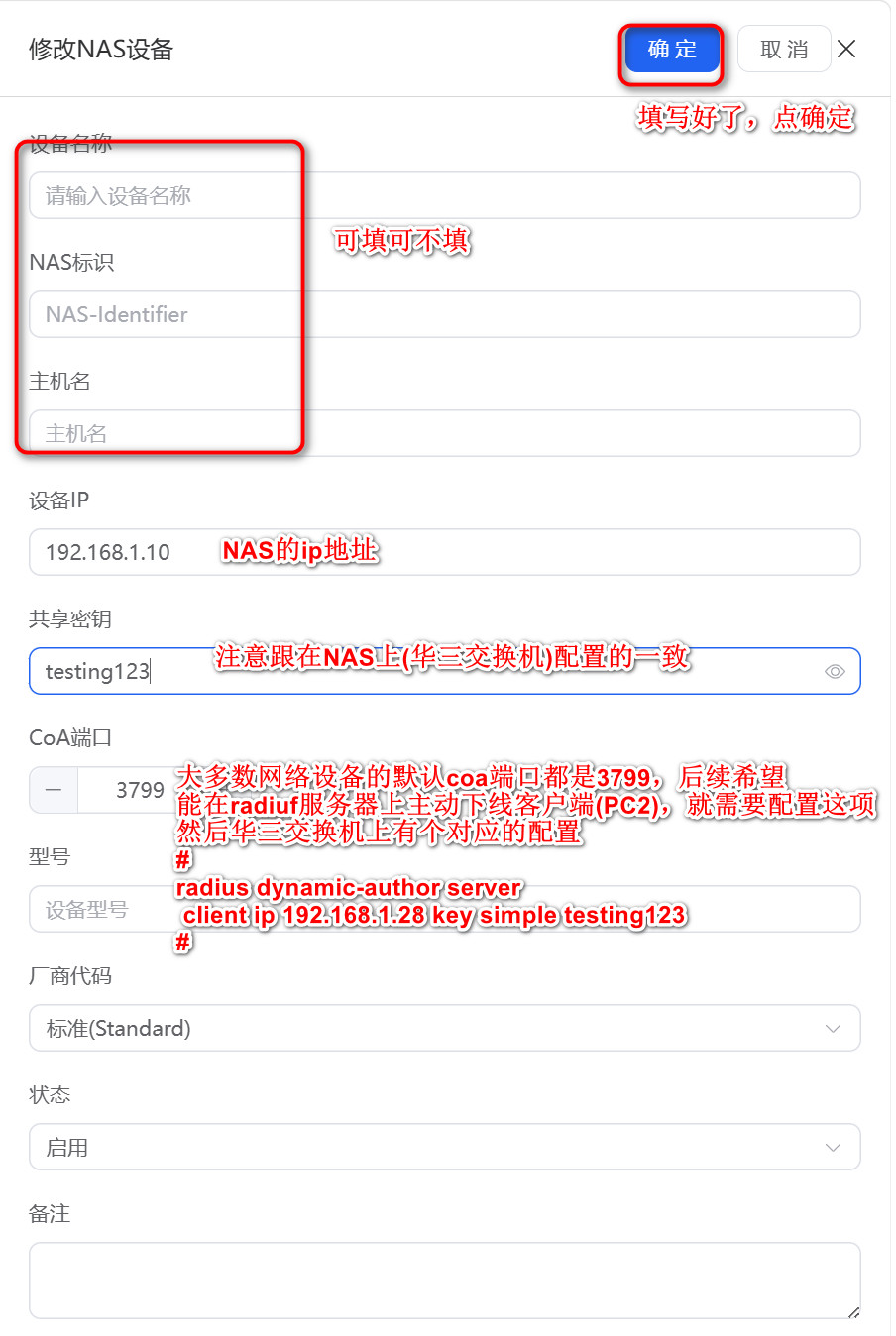

1）添加NAS设备

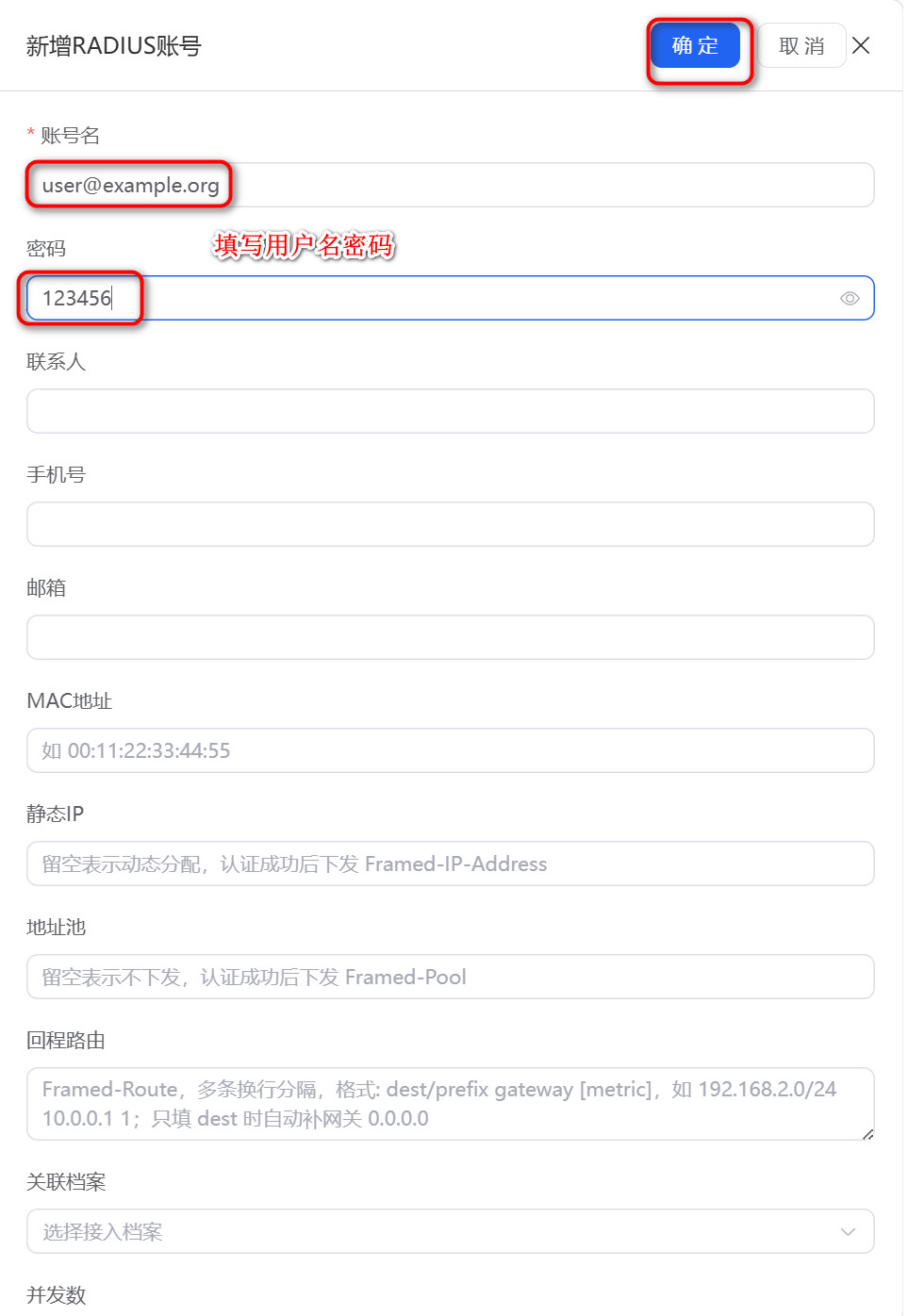

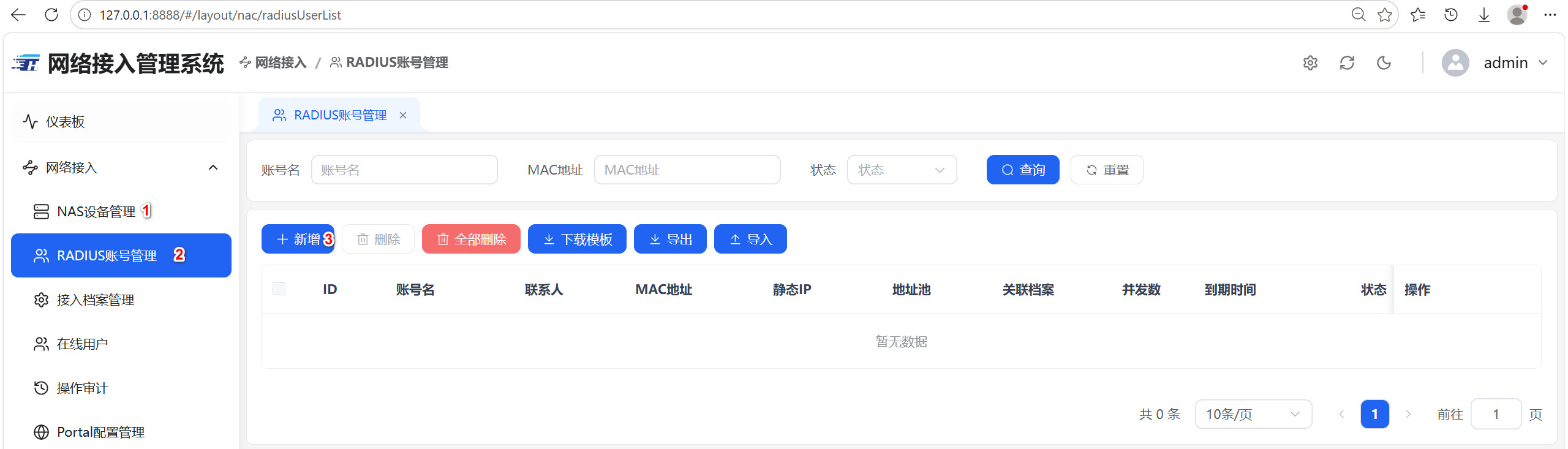

2）添加radius用户

7. PC2(eap测试客户端)上安装iNode

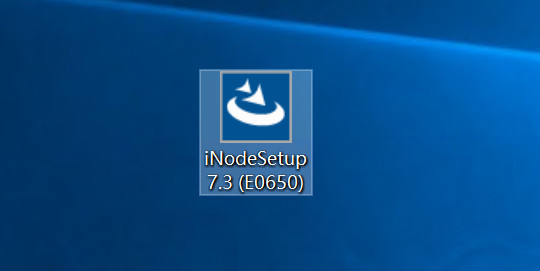

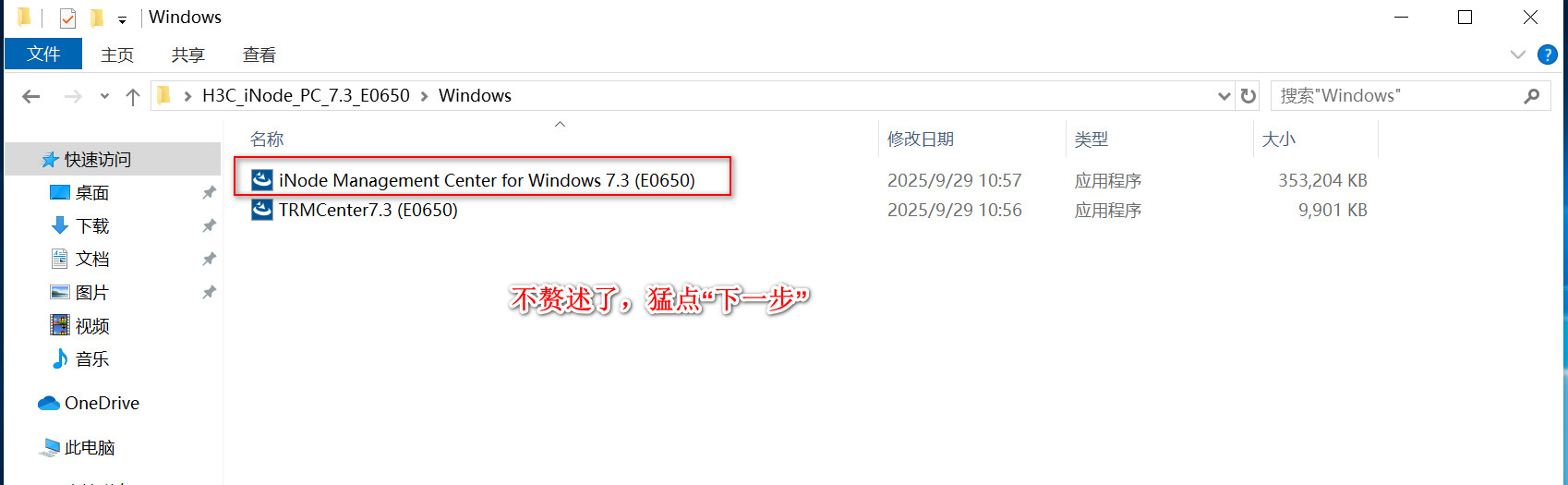

1、先安装iNode管理中心（安装iNode管理中心的目的是利用iNode管理中心 去 定制自己的iNode智能客户端）

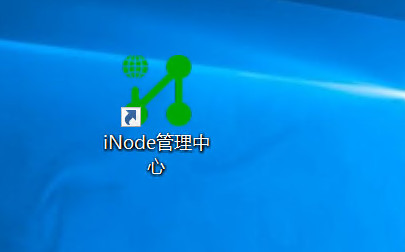

2、安装完成后，打开iNode管理中心

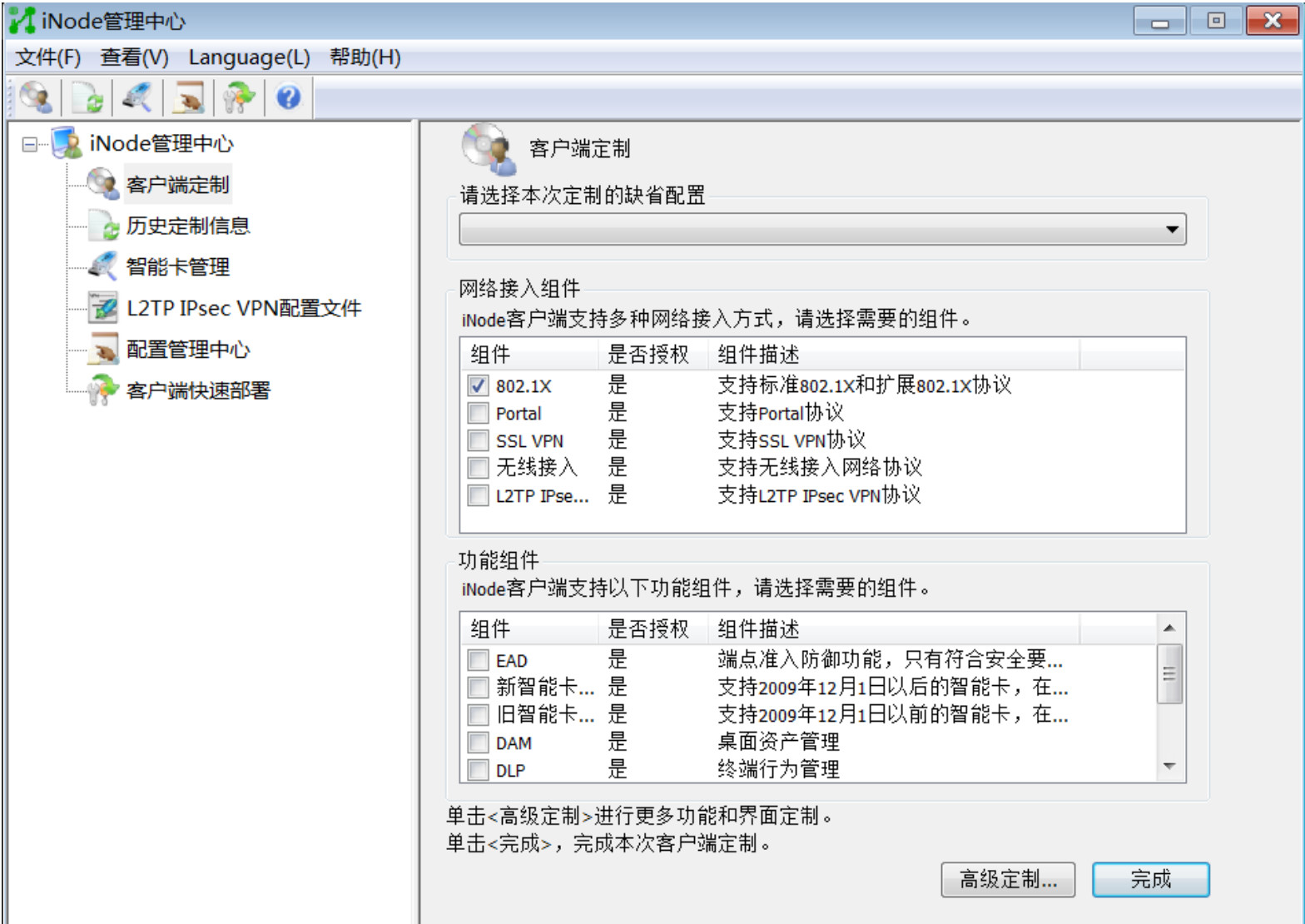

3、选择“客户端定制”，勾选“802.1x”组件，点击完成

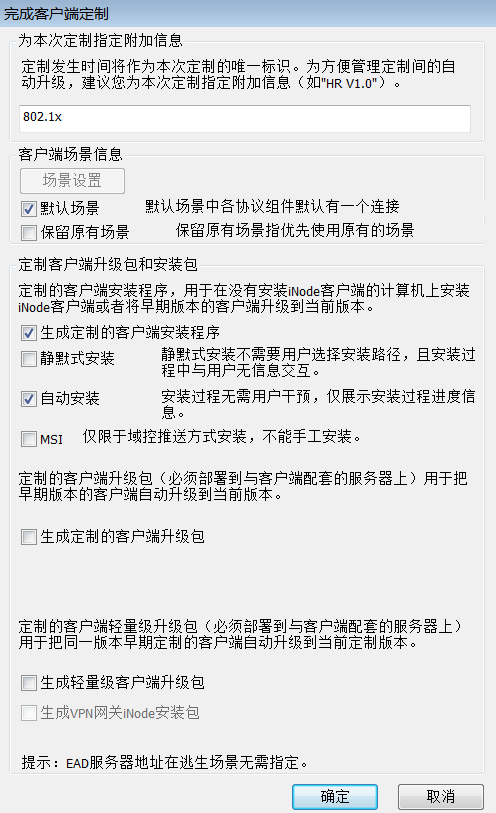

4、填写名称，然后点击确定，参考下图。

5、点击确定，生成Client安装包。定制成功后，点击“查找目标”，找到刚刚生成的安装包(iNode智能客户端)

6、双击，安装iNode智能客户端。安装过程不做赘述了，安装完成后可能需要重启

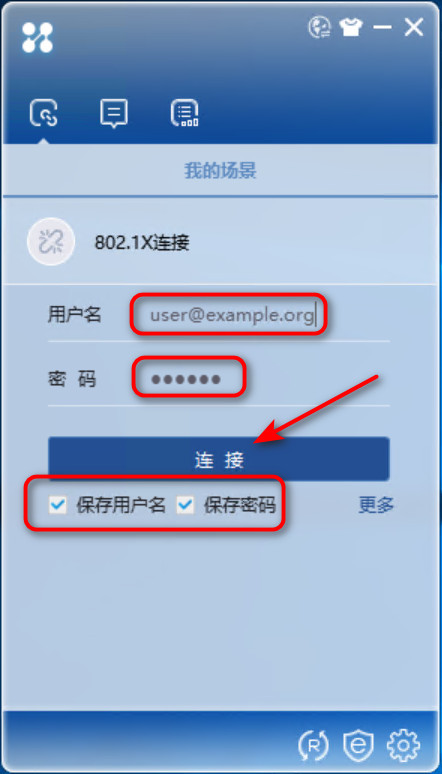

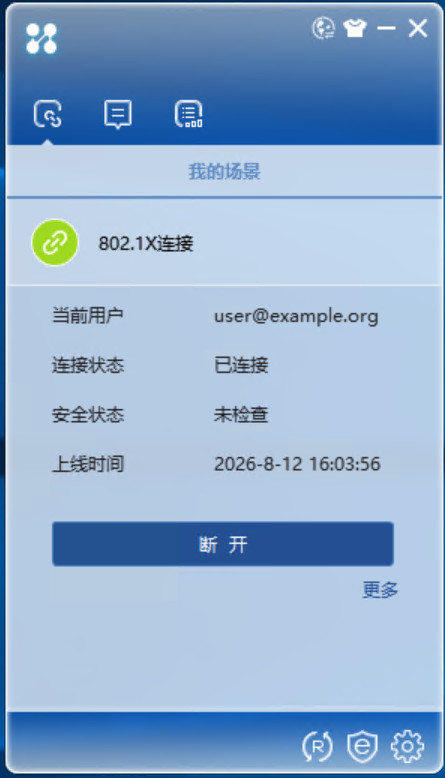

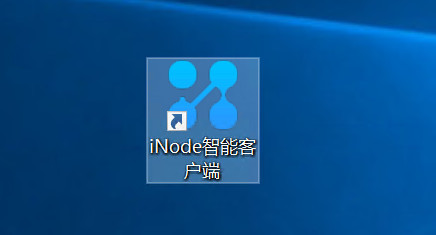

7、安装完成后，打开iNode智能客户端，然后配置iNode，最后点“连接”

8.结果验证

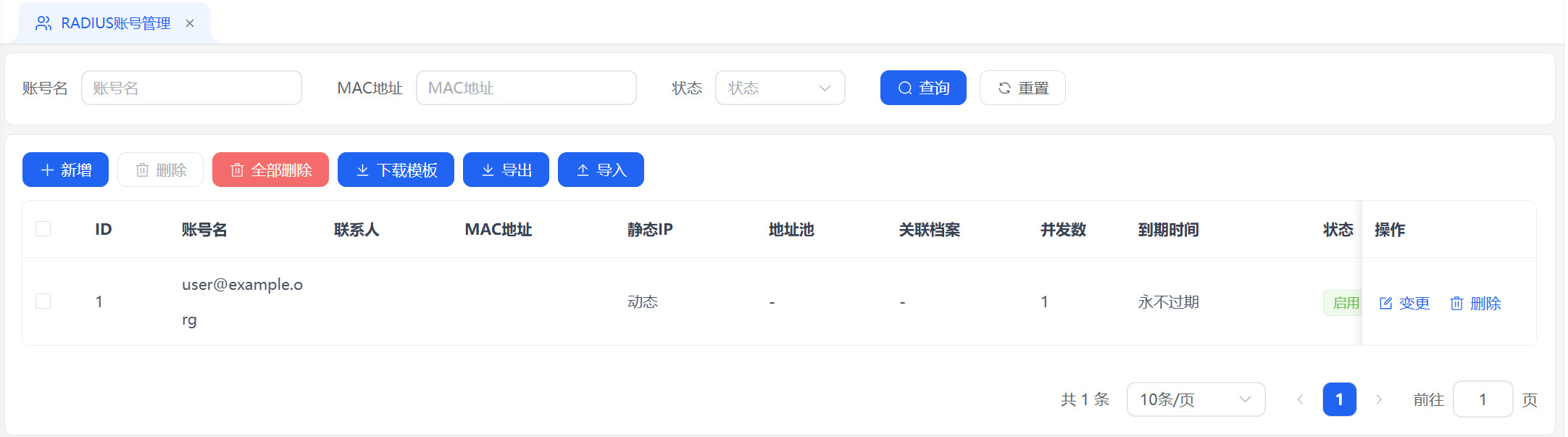

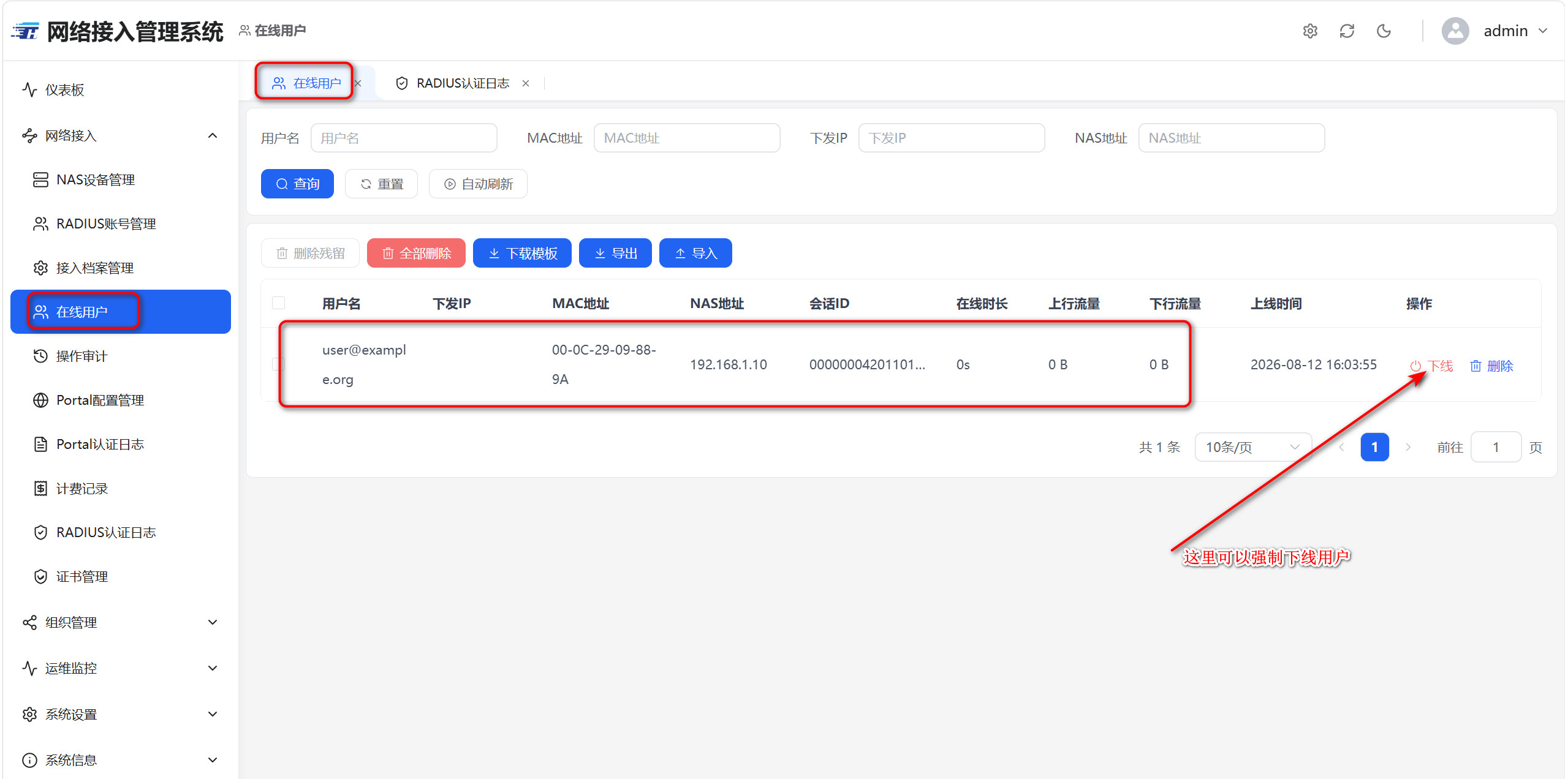

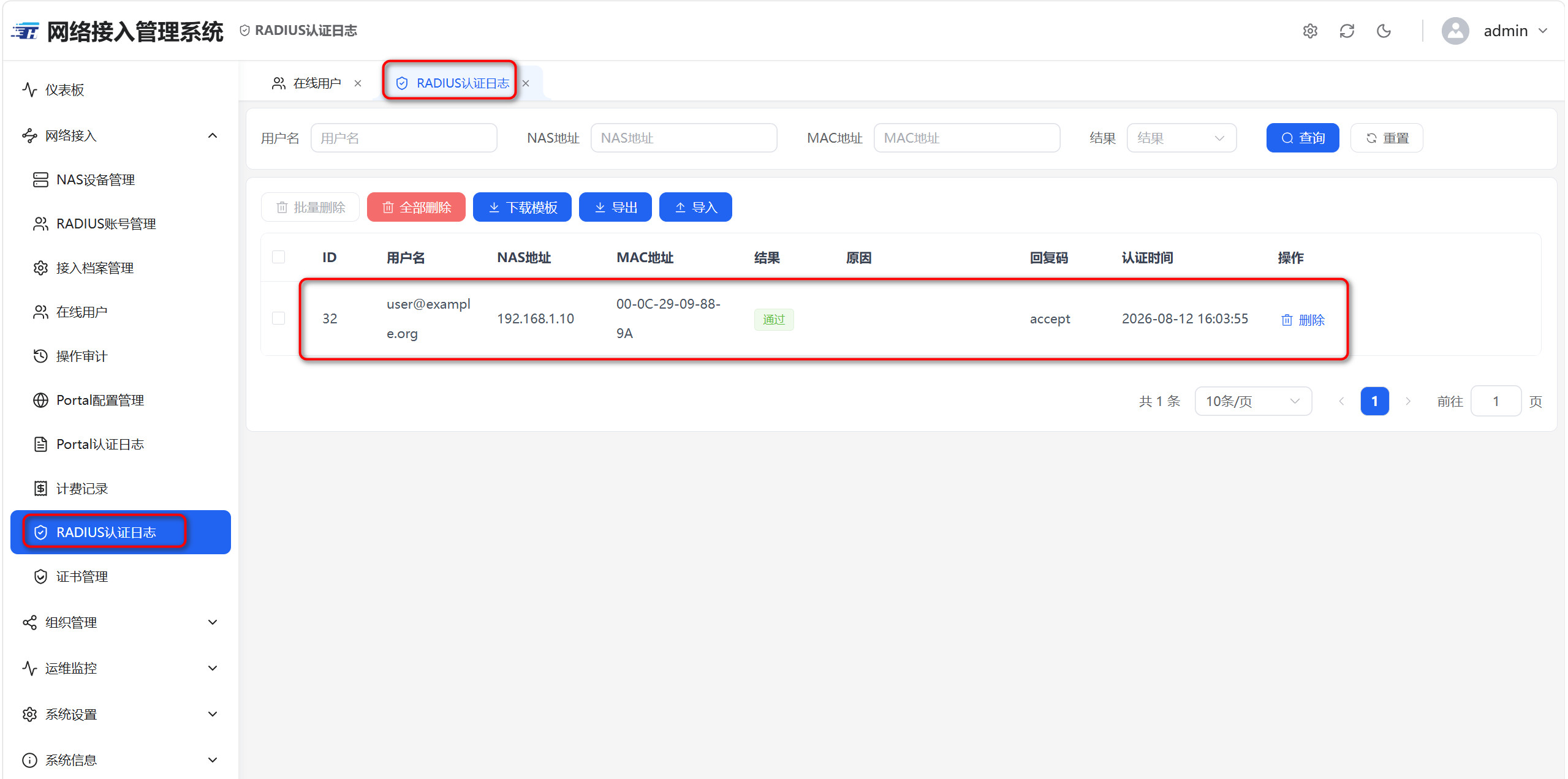

1、在radius上查看在线用户、RADIUS认证日志

2、在华三交换上查看dot1x的连接状态

<H3C>dis dot1x connection
Total connections: 1

Slot ID: 0
User MAC address: 000c-2909-889a
Access interface: GigabitEthernet0/2
Username: user@example.org
Authentication domain: example.org
Authentication method: CHAP
Initial VLAN: 100
Authorization untagged VLAN: N/A
Authorization tagged VLAN list: N/A
Authorization ACL number/name: N/A
Authorization user profile: N/A
Termination action: N/A
Session timeout period: N/A
Online from: 2011/01/01 06:47:10
Online duration: 0h 6m 19s
<H3C>

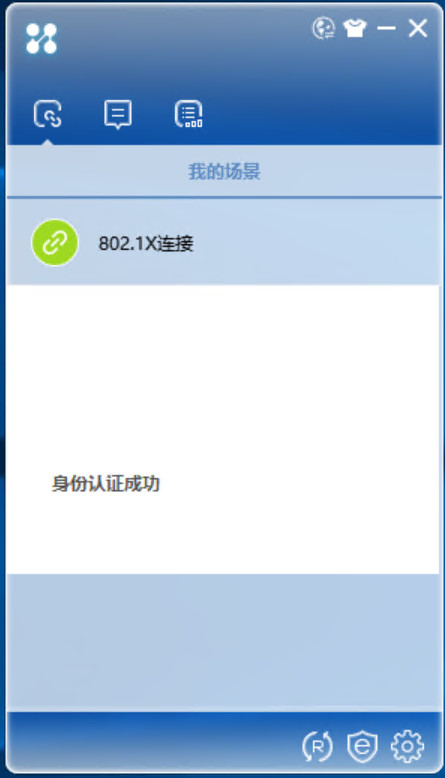

3、验证PC2(eap客户端)能够上网

未通过认证之前，PC2是无法联网的，认证通过之后，PC2即可正常接入互联网。
