摘要：AI算力上机器人，NPU/GPU算力板卡的时钟树怎么设计？本文从嵌入式工程师视角拆解100/125MHz差分振荡器的必要性、参数要点与选型经验。

一、算力板卡与运动板，是两套时钟世界

人形机器人这一波热度，把“AI算力上本体”变成了行业共识。NPU/GPU开始出现在机器人的“大脑”板卡上，随之而来一个隐蔽问题：板卡时钟怎么设计？很多嵌入式工程师习惯性的反应是“时钟嘛，用个有源晶振就行”，但频率一上100MHz，选型逻辑就完全不一样了。
机器人板卡大致分两类。运动控制板关心的是关节节拍同步，走EtherCAT这类实时总线；算力板则完全不同，NPU/GPU要和内存、SerDes、以太网之间高速搬运数据，靠的是一颗稳定低抖动的时钟。同样是晶振，两者关注点差得很远：运动板看同步，算力板看抖动。

二、100/125MHz从哪来：PCIe与以太网的“标准节奏”

为什么偏偏是这两个频点？行业实践里，100MHz是PCIe与多数SoC的标准参考时钟，125MHz对应以太网与高速SerDes的常用基准。NPU/GPU算力想跑满，先要让这两路时钟踩准拍子。
以100MHz为例：时钟抖动一旦偏大，高速信号的眼图裕量就被压缩，端侧推理的延迟波动随之放大。多数从业者反馈，算力板卡上差分时钟的抖动控制，直接决定大模型推理能否稳定输出——这是AI算力上机器人后，时钟从“配角”变成“瓶颈”的原因。

三、为什么是差分：单端在高频下扛不住

单端时钟在50MHz以下还能将就，到了100/125MHz，板上电机驱动、电源开关的噪声越来越多，单端信号容易被“污染”，共模噪声和串扰直接折算成抖动。差分时钟用一对反相信号抵消共模干扰，天然抗噪、抖动更低。
输出标准按芯片接口选：LVPECL、LVDS、HCSL，其中HCSL常用于PCIe。EtherCAT DC同步的关节，搭配差分振荡器统一时钟源，大小脑协同延迟还能进一步收窄。

四、选型四看：抖动、输出、温漂、布局

把选型要点整理成一张表，落地时逐项核对：
【参数表】相位抖动≤0.5ps RMS——守住高速总线眼图裕量；输出类型LVPECL/LVDS/HCSL——按芯片接口选，HCSL常用于PCIe；工作温度-40+85℃——机器人宽温运行，全温区稳定；封装/布局SMD25207050——推荐3225小封装贴近芯片摆放，缩短走线、减少抖动累积。

五、小结

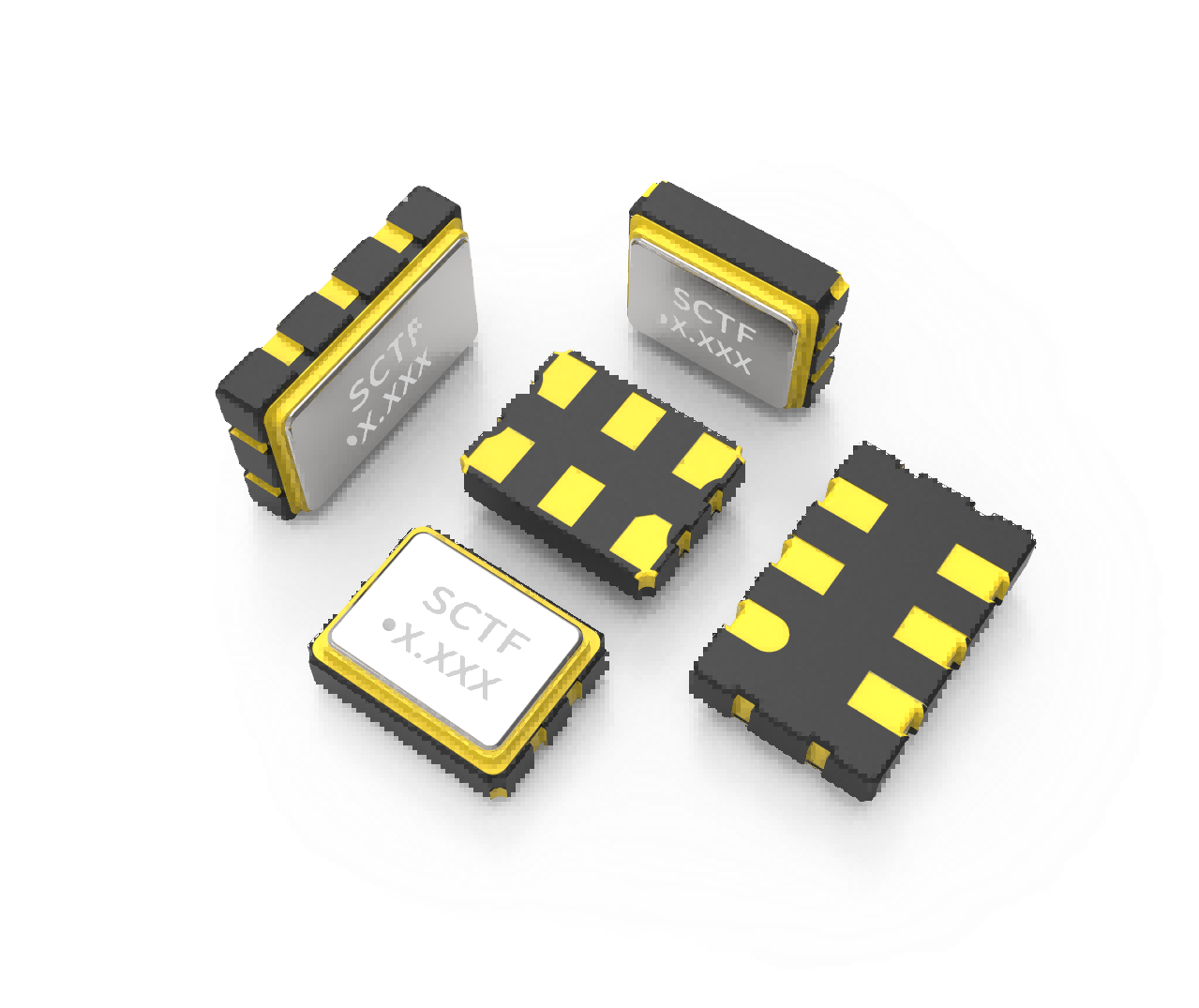

AI算力上机器人，不只是芯片升级，更是时钟要求的升级——100/125MHz差分时钟守住的，是NPU/GPU的推理确定性。SCTF星通时频专注频率控制元件23年，国家高新技术企业、专精特新企业，拥有11000㎡万级净化车间、30+项专利与逐颗全测品控，为工业、协作、人形机器人提供自主可控、稳定交付的晶振方案。
你们板卡上100/125MHz差分时钟用了几路？有没有踩过单端时钟在高频下翻车的坑？欢迎评论区交流，把经验和教训一起分享。
