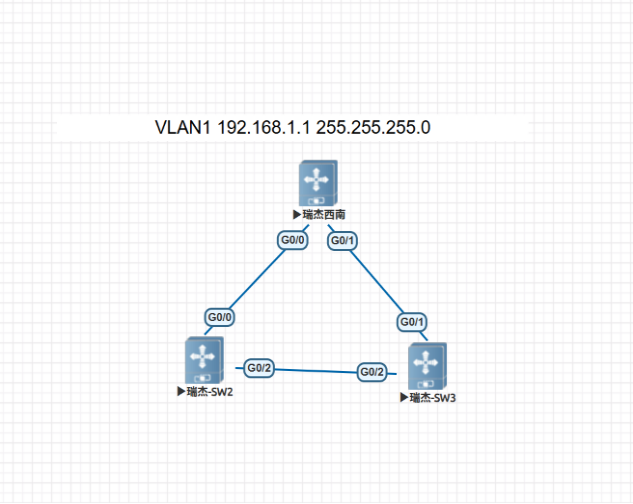

（1）添加设备并连接好线，如上图所示

（2）在SW1上配置VLAN1接口的IP为192.168.1.1/24，其他交换机上不用做任何配置(3)在SW1Eping 192.168.1.2（虽然网络上没这个IP，主要是想让他发出ARP报文)，在SW1上的G0/0抓包，截图并写出在抓包具上观察到的现象

 交换机地址配置命令：

en

configure terminal

Int vlan1

ip ad 192.168.1.1 255.255.255.0

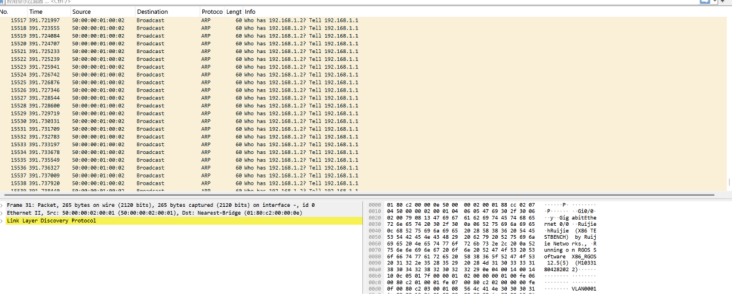

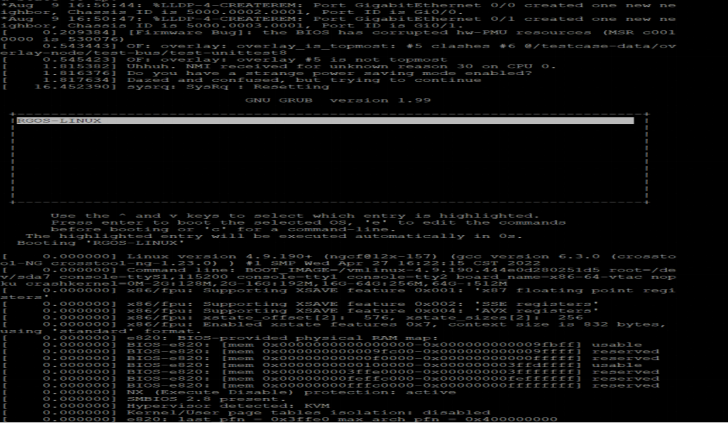

抓包发现sw目标ip不存在，持续广播ARP报文，界面被ARP广播刷屏。因为3台交换机形成一个环路，ARP广播报文在3台交换机之间无限循环转发，所以ARP报文呈指数爆炸式增加及广播风暴。（要及时关停，因为这个会影响到本机，过久可能会导致死机或者交换机故障，下面是广播风暴出现后我的交换机自己故障重新启动了）

（3）然后，分别把SW1、SW3的G0/1口shutdown（注：一定要两边都关，因为模拟机和真机不一样，真机断一个就好了）再次截图写出在抓包工具上观察到的现象

链路两边被断开，广播风暴消失。

（4）做完以步骤后，把SW1、SW3的G0/1口都恢复一下开启状态，即no shutdown，在三个交换机上都开启STP,观察抓包工具上抓到了什么包，并截图下来加以说明

  配置STP的命令

en

conf

spanning-tree enable  #开启stp功能

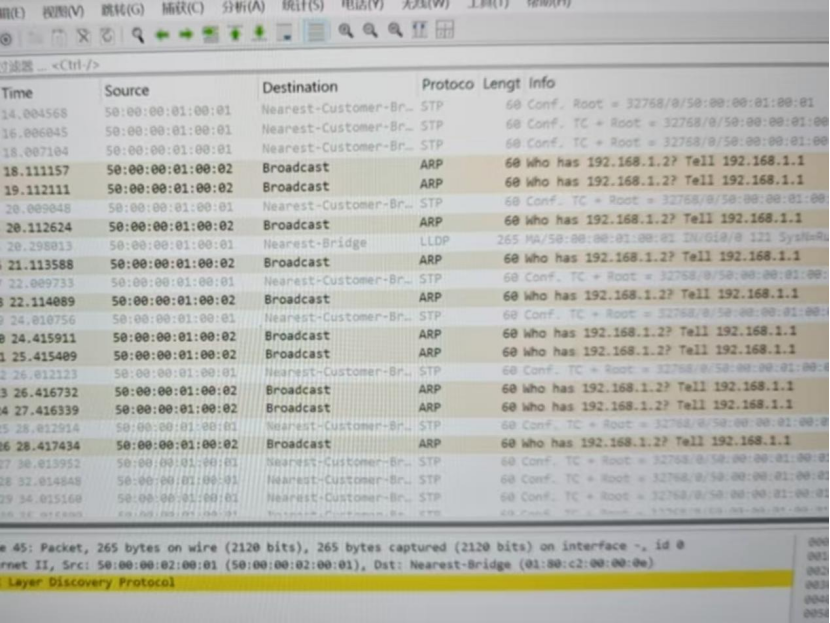

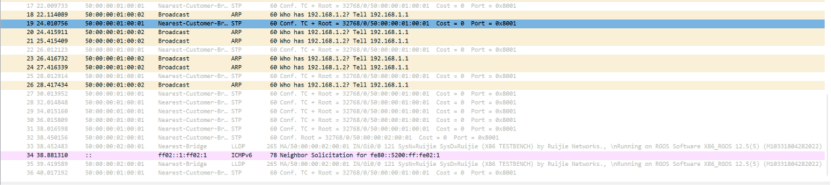

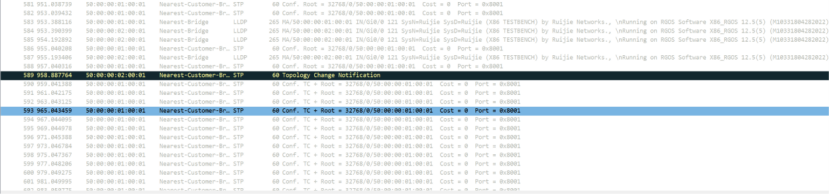

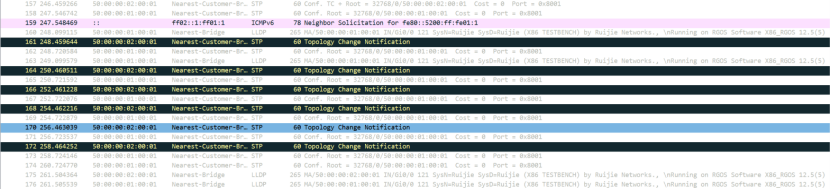

如图，抓包到了大量的STP配置BPDU的报文，还抓到了STP TCN拓扑变更通知报文与ICMPv6报文。（黑色边框的报文就是STP TCN报文，刚接入的时候可能报文会频繁一点，后面稳定了拓扑变更报文就少了，如图下；这个不会影响STP计算）

稳定后，STP正常生效如下图：

（5）把STP生成树的建立的过程写出来

要先清楚一些基础概念：

根交换机（根桥）：整个网络的总调度中心（类似与办理业务的中心）；

选为根交换机的规则：是先比较交换机的优先级

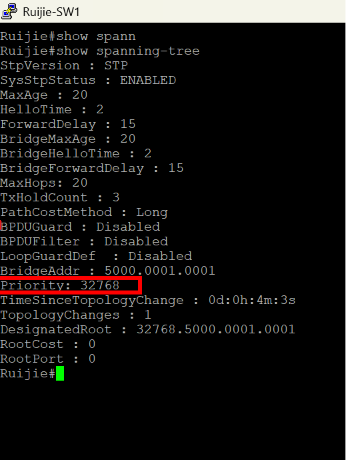

红框就是优先级，如果优先级比较小的就会被选为根桥，例：优先级4096>优先级32768。而我的3台交换机它们的优先级都一样所以会进行交换机mac地址的比较，mac地址越小就会被选为根桥

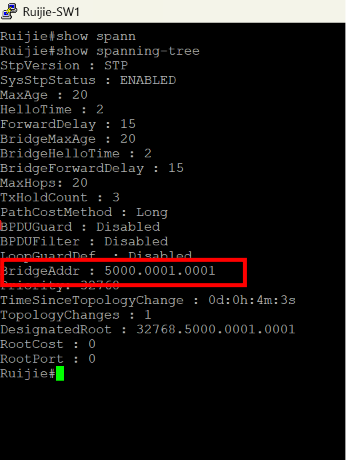

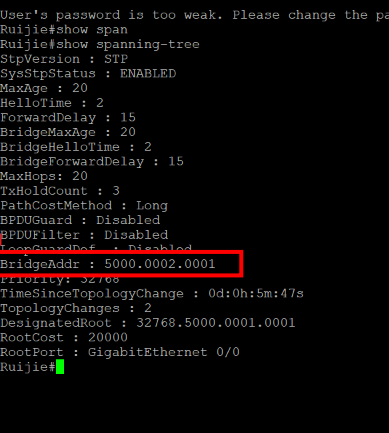

如图我的交换机1的mac地址小于交换机2的mac地址（5000.0001.0001<5000.0002.0001）;

根桥的特性：全网只有一台根桥；会每2秒主动发BPDU管控全网拓扑；根桥所有的互联端口都是指定端口，没有根端口，阻塞端口；根桥负责给其他交换机下发拓扑规则全网以它为基准计算最优路线。

2.非根交换机就是除了根交换机之外的交换机；

非根交换机的特点：不会自己生成BPDU报文，只会转发根桥发送的BPDU报文；每台交换机必须有一个唯一的根端口，这个唯一的根端口是根据计算去根桥开销最低的路线计算选出来的；其他冗余线路的多余端口就会变成阻塞端口；

3.根端口：根端口是根据计算去根桥开销最低的路线计算选出来的，一台非根交换机只能有一个根端口。

4.指定端口：每条链路都有一个指定端口，负责这条链路的BPDU下发和业务的转发。选举指定端口的规则是根据链路两端设备到根桥的开销，选开销小的一侧端口，如果两端开销一样，就比较两台交换机的优先级+mac地址。

5.阻塞端口：冗余的链路（多余网线）中一个端口会被设置为阻塞端口（不是拔掉网线的意思，他的端口状态会显示up，可以接收BPDU报文但是不转发业务，但是如果链路不通了则会开启阻塞端口让网络正常运行）

   以实验的例子来理解

SW1（根桥）所有互联端口：指定端口，全转发流量；SW2上联SW1的G0/0：根端口，转发流量；SW3上联SW1的G0/1：根端口，转发流量；SW2-SW3互联链路其中有一端是阻塞端口，有一端是指定端口。（sw2-sw3一段为冗余链路，根据最优路径选择指定端口）

  STP完整的建立过程：

第一先选举这个网络唯一的根桥，第二所有非根桥交换机选举根端口，第三每条链路选举一个指定端口，第四就是把其他冗余端口设置为阻塞端口。

 （6） 在三个交换机上都运行命令，截图用红框出根桥并在旁边注明“根桥”，同样要标的还有“指定端口”、“根端口”和“阻塞端口”

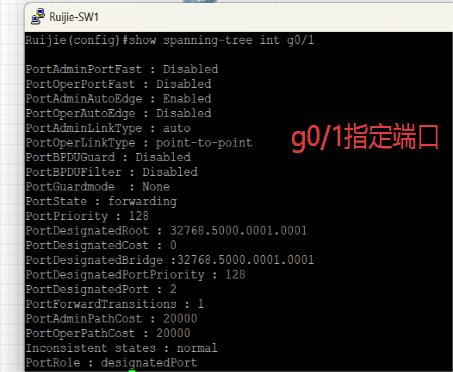

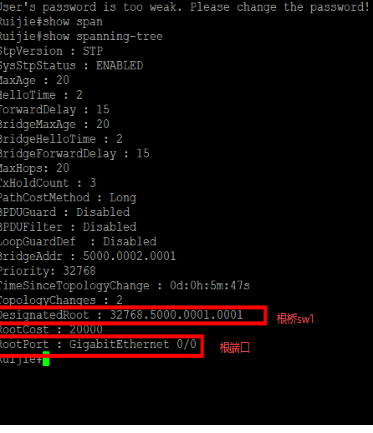

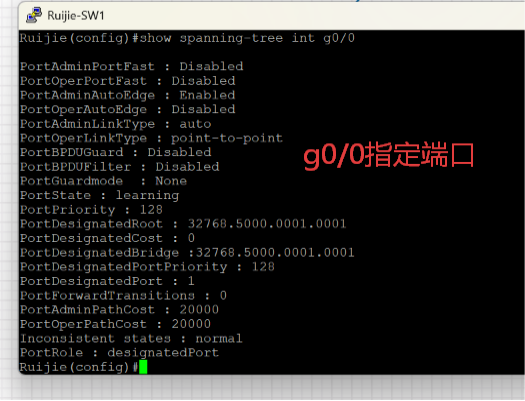

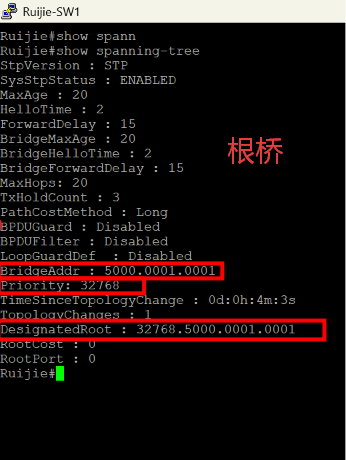

SW1

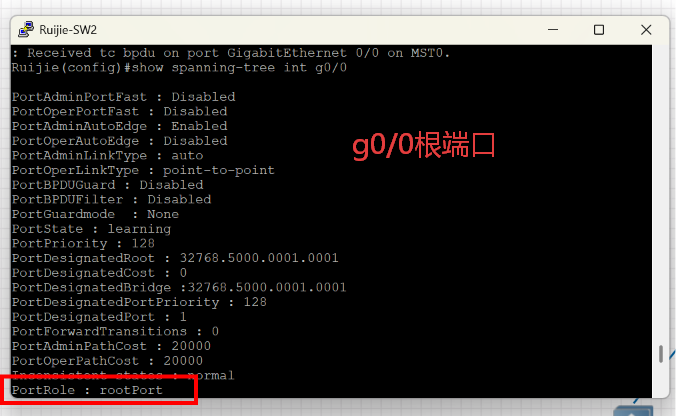

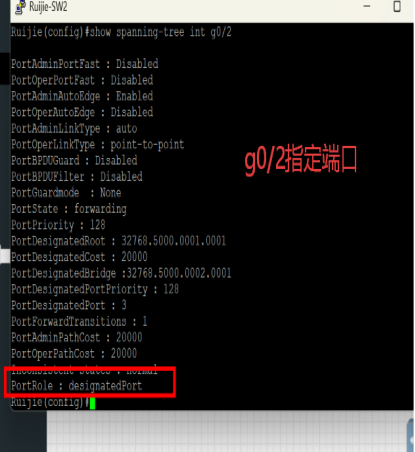

SW2

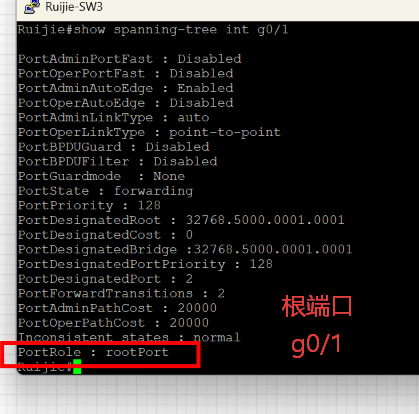

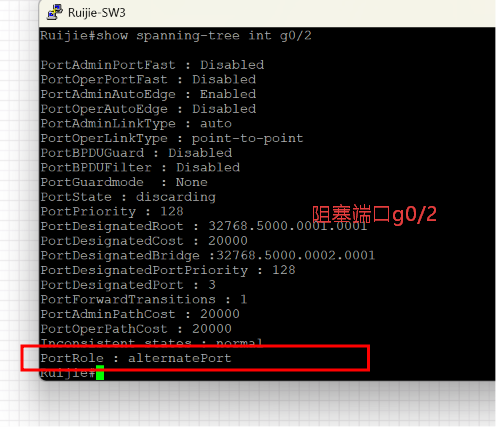

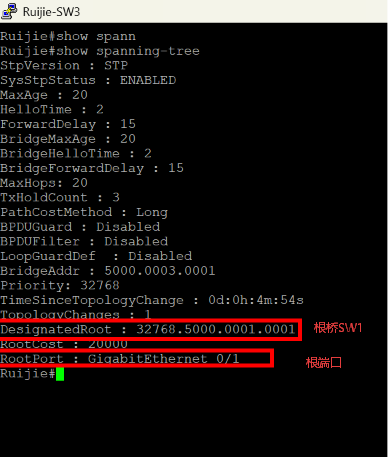

SW3
