一、背景概述

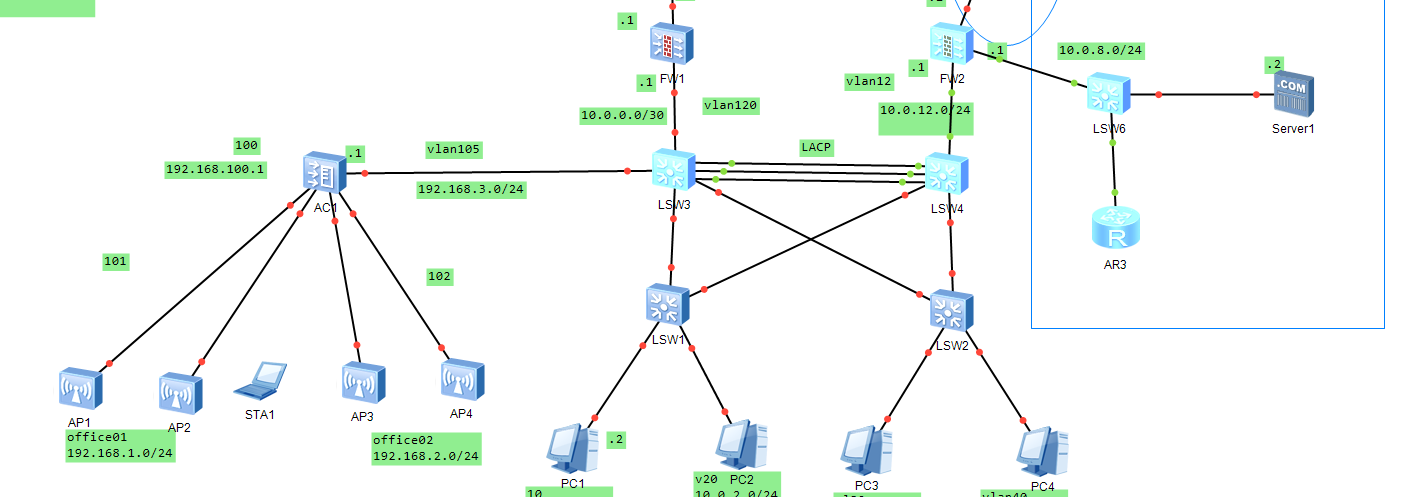

在搭建企业无线网络环境时，采用以下拓扑结构：

text

AP（接入点）
    │
    ▼
LSW汇聚交换机
    │
    ▼
AC（无线控制器）—— DHCP中继角色
    │
    ▼
LSW核心交换机（10.0.8.1）
    │
    ▼
AR3路由器（10.0.8.3）—— DHCP服务器

需求：AP从AR3路由器获取管理IP地址，与AC建立CAPWAP隧道并上线。

---

二、问题现象

1. AP启动后无法上线，始终处于Idle状态。

2. AC上抓包能看到AP发来的DHCP Discover广播报文。

3. AC上行口抓包看不到任何发往DHCP服务器的单播报文。

4. DHCP服务器（AR3）收到Discover但无Offer回应。

5. AR3持续发送ARP广播询问192.168.1.1（AC的Vlanif101 IP），无人应答。

---

三、排障过程

第一阶段：AC侧——中继功能未生效

现象：AC收到Discover广播，但未“翻译”成单播转发给AR3。

根因分析：

• AC只有Vlanif1（IP为169.254.1.1，链路本地地址），缺少AP管理VLAN对应的三层接口。

• 交换机端口PVID=100，AP报文被打上VLAN 100标签，但AC设置的是Vlanif101接口来做中继

关键点：dhcp select relay和dhcp relay server-ip两条命令缺一不可。

---

第二阶段：路由侧——静态路由下一跳错误（最终Boss）

现象：AR3收到Discover后尝试回复Offer，但持续发送ARP广播“Who has 192.168.1.1?”，无人应答。

根因分析：

AR3上配置了两条默认路由：

bash

ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/0   # ❌ 指向物理端口
ip route-static 0.0.0.0 0.0.0.0 10.0.8.1               # ✅ 指向下一跳IP

当AR3要给AC（192.168.1.1）回复Offer时：

1. 查路由表无192.168.1.0/24明细路由，命中默认路由。

2. 默认路由负载分担或等价路由机制生效，部分流量匹配了指向物理端口的那条。

3. 路由器认为“目标192.168.1.1就在GigabitEthernet0/0/0的对端”，直接在物理口发ARP广播寻找192.168.1.1。

4. 但192.168.1.1（AC的Vlanif101）在另一个广播域（VLAN 101），根本收不到该ARP请求。

5. Offer包因无法完成二层封装而被丢弃。

为什么“指向物理端口”在以太网上是错误的？

链路类型	指定出接口行为	结果
点对点链路（PPP/HDLC/Serial）	对端唯一，直接发送	✅ 正确
以太网（Ethernet）	广播域内有多台设备，需先ARP解析下一跳	❌ 错误

解决方案：

bash

# 删除指向物理端口的错误默认路由
undo ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/0

# 保留指向下一跳IP的正确默认路由（已存在）
# ip route-static 0.0.0.0 0.0.0.0 10.0.8.1

核心原理：指向下一跳IP时，路由器只会在直连网段内ARP解析网关（10.0.8.1），而非目标IP（192.168.1.1）。网关负责将包继续转发，完成跨网段通信。

---

四、最终完整配置清单

1. LSW汇聚交换机（连接AP和AC）

bash

# AP接入端口
interface GigabitEthernet0/0/0
 port hybrid tagged vlan 2 to 4094
 lldp dot3-tlv power 802.3at

# AC连接端口
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 to 101

2. AC（无线控制器，DHCP中继）

bash

# 管理VLAN三层接口
vlan batch 100 101

interface Vlanif100
 ip address 192.168.100.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 10.0.8.3

interface Vlanif101
 ip address 192.168.1.1 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 10.0.8.3

3. AR3路由器（DHCP服务器）

bash

# 全局DHCP服务
dhcp enable

# 地址池
ip pool vlan100
 gateway-list 192.168.100.1
 network 192.168.100.0 mask 255.255.255.0
 dns-list 8.8.8.8

ip pool vlan101
 gateway-list 192.168.1.1
 network 192.168.1.0 mask 255.255.255.0
 dns-list 8.8.8.8

# 物理接口绑定地址池
interface GigabitEthernet0/0/0
 ip address 10.0.8.3 255.255.255.0
 dhcp select global

# ✅ 正确的默认路由（指定下一跳IP，而非物理口）
ip route-static 0.0.0.0 0.0.0.0 10.0.8.1

4. LSW核心交换机

bash

# 回指路由（将Offer包从AR3转发给AC）
ip route-static 192.168.100.0 255.255.255.0 192.168.100.1
ip route-static 192.168.1.0 255.255.255.0 192.168.1.1

---

五、排障工具与验证命令

设备	命令	用途
AC	display dhcp relay interface Vlanif100	检查中继配置状态
AC	display ap all	查看AP上线状态
AR3	display ip pool name vlan100	查看地址池分配情况
AR3	display ip routing-table	检查路由表
AR3	ping -a 10.0.8.3 192.168.1.1	验证回程路由
LSW	display ip routing-table	检查回指路由
通用	display current-configuration | include dhcp	快速检查DHCP配置

抓包要点

抓包位置	预期看到的报文	含义
AC下行口（接AP）	DHCP Discover（目的255.255.255.255）	AP→AC链路正常
AC上行口（接核心）	DHCP Discover（目的10.0.8.3，单播）	中继生效
AR3物理口	DHCP Discover + DHCP Offer	服务器正常响应

---

六、核心经验总结

1. DHCP中继的两个必要条件

bash

interface Vlanif100
 dhcp select relay          # 开启中继功能
 dhcp relay server-ip x.x.x.x # 指定DHCP服务器

缺一不可！

2. VLAN三层接口必须与物理端口PVID对应

• 交换机Trunk口PVID=100 → AC必须创建Vlanif100

• 交换机Trunk口PVID=101 → AC必须创建Vlanif101

3. DHCP服务器必须绑定地址池

物理接口下必须执行dhcp select global或dhcp select interface，否则地址池不生效。

4. 静态路由：以太网禁止只指定出接口

✅ 正确写法	❌ 错误写法
ip route-static 0.0.0.0 0.0.0.0 10.0.8.1	ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/0

原因：指定下一跳IP时，路由器只ARP解析网关；指定出接口时，路由器会ARP解析目标IP本身。目标IP不在直连广播域时，ARP永远得不到响应。

5. 排障思维导图

text

AP无法获取IP
  │
  ├─ 二层/VLAN排查
  │   ├─ 交换机端口PVID是否正确？
  │   └─ Trunk是否放行了管理VLAN？
  │
  ├─ AC（中继）排查
  │   ├─ 是否存在对应的Vlanif接口？
  │   ├─ Vlanif接口IP是否与地址池网关一致？
  │   ├─ 是否配置了 dhcp select relay？
  │   └─ 是否配置了 dhcp relay server-ip？
  │
  └─ DHCP服务器排查
      ├─ 全局 dhcp enable 是否开启？
      ├─ 物理接口是否绑定了 dhcp select global？
      ├─ 是否存在匹配的地址池？
      └─ 是否有去往 giaddr 网段的回程路由？

---

七、结语

这次排障让我深刻体会到，DHCP中继看似简单，实则涉及二层VLAN透传、三层接口配置、中继功能开启、地址池绑定、静态路由下一跳选择等多个环节。任何一个环节的疏忽，都会导致“能抓到包但就是不通”的诡异现象。

特别是静态路由下一跳指向物理端口这个坑，在点对点链路上是正确用法，但在以太网环境下却会导致ARP广播风暴和跨网段通信失败——正是这个细节，让我多花了数小时才定位到根因。

希望这份排障记录能给遇到类似问题的同行一些启发。
