📌 前言

最近在搭建一个企业无线网络环境时，遇到一个典型的“DHCP Discover报文无法转发”的问题。拓扑结构是：AP → LSW交换机 → AC（无线控制器，作为DHCP中继）→ LSW核心交换机 → AR3路由器（作为DHCP服务器） 。配置完成后，AP始终无法获取IP地址，AC上抓包能看到AP发来的Discover报文，但DHCP服务器毫无反应。

经过一系列排查，最终定位到三个层面的问题：AC的中继配置不完整、VLAN规划与三层接口不匹配、DHCP服务器侧路由缺失。整个过程涉及华为AC、交换机、路由器三款设备，把DHCP中继从零到一的完整踩坑经历记录下来，希望能帮到遇到类似问题的同行。

---

🔧 第一部分：问题背景与拓扑

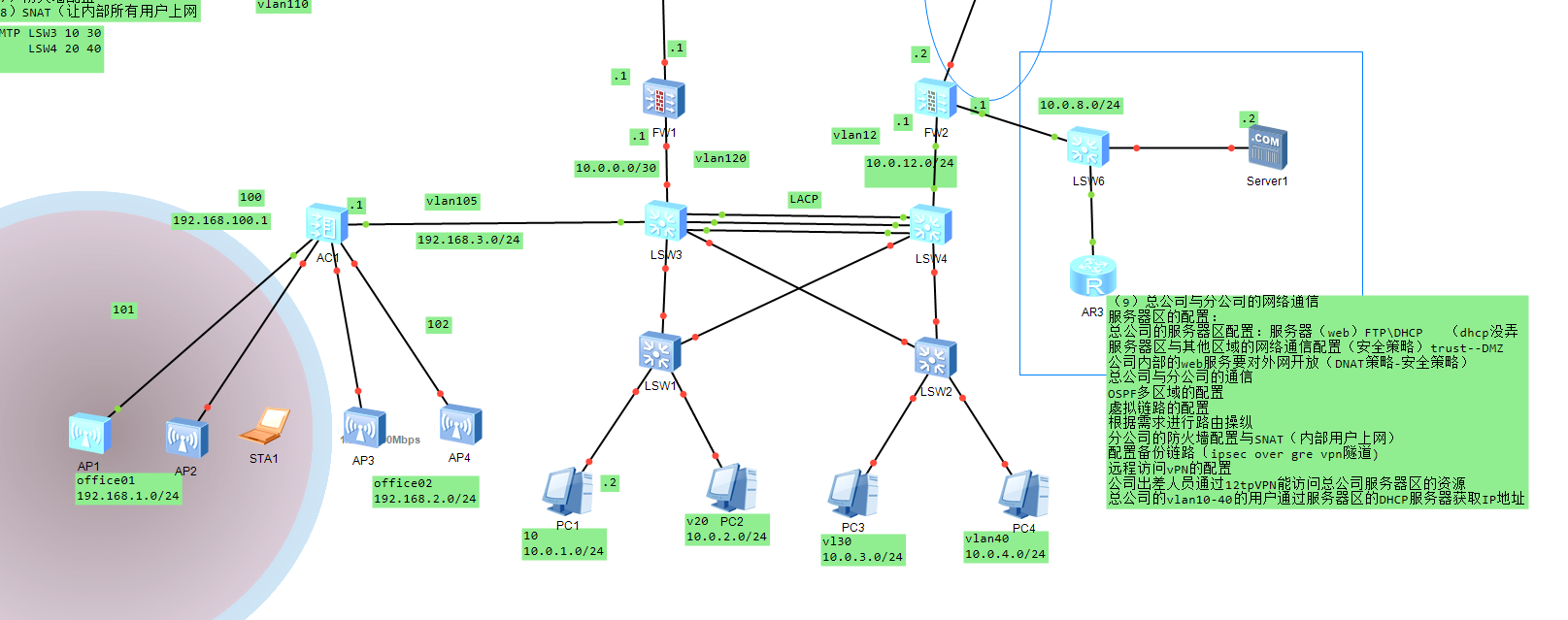

拓扑结构

AP1/AP2/AP3/AP4（接入层）
        │
        ▼
   LSW汇聚交换机
        │
        ▼
   AC（无线控制器）    ← 充当DHCP中继角色
        │
        ▼
   LSW核心交换机（10.0.8.1）
        │
        ▼
   AR3路由器（10.0.8.3） ← DHCP服务器

需求

• AP的管理VLAN为 VLAN 100，需要从DHCP服务器获取IP地址。

• AC的 Vlanif100 接口IP为 192.168.100.1，作为AP的网关和中继源地址。

• DHCP服务器地址池：192.168.100.0/24，网关 192.168.100.1，DNS 8.8.8.8。

---

🔍 第二部分：问题排查全过程

问题现象

1. AP启动后无法上线，获取不到IP地址。

2. 在AC连接AP的接口抓包，能看到 DHCP Discover（目的地址255.255.255.255） 报文。

3. 在AC连接核心交换机的上行口抓包，看不到任何发往 10.0.8.3 的单播报文。

4. 在DHCP服务器（AR3）上抓包，能收到Discover报文，但没有发送Offer回应。

🧠 排障思路（逐步推进）

步骤	排查点	检查结果	处理措施
1	AC是否收到AP的Discover报文	✅ 收到（抓包确认）	物理链路正常
2	AC是否将广播“翻译”成单播发给DHCP服务器	❌ 上行口无单播包	AC缺少Vlanif100三层接口和DHCP中继配置
3	AC是否创建了Vlanif100接口	❌ 只有Vlanif1（169.254.1.1）	创建Vlanif100，配置中继指向10.0.8.3
4	DHCP服务器是否能收到经过中继的Discover	✅ 收到（抓包确认）	网络层已通
5	DHCP服务器是否回应Offer	❌ 无回应	地址池未绑定接口 + 回程路由缺失
6	修复后DHCP是否正常工作	✅ AP成功获取IP	全网打通

---

📝 第三部分：关键配置汇总

1️⃣ LSW汇聚交换机（连接AP和AC）

交换机端口配置

bash

# AP接入端口（G0/0/0）—— 允许AP的管理VLAN 100通过
interface GigabitEthernet0/0/0
 port hybrid tagged vlan 2 to 4094
 lldp dot3-tlv power 802.3at

# AC连接端口（G0/0/2）—— Trunk透传管理VLAN和业务VLAN
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100          # 管理VLAN设为PVID
 port trunk allow-pass vlan 100 to 101

📌 关键点：AP端口的PVID要与AC端的Vlanif接口对应。本例中AP发来的不带标签的报文会被归入VLAN 100，AC需要创建Vlanif100来处理这些报文。

---

2️⃣ AC（无线控制器）—— DHCP中继配置

这是本次排障的核心修复点。AC原本只有 Vlanif1（169.254.1.1），这是一个链路本地地址，无法作为中继源，且缺少Vlanif100三层接口。

修复配置：

bash

system-view

# 1. 创建管理VLAN
vlan batch 100

# 2. 创建Vlanif100三层接口（作为AP的网关和中继源地址）
interface Vlanif100
 ip address 192.168.100.1 255.255.255.0
 dhcp select relay                 # 开启中继功能
 dhcp relay server-ip 10.0.8.3     # 指向DHCP服务器（AR3）

# 3. 删除无用的Vlanif1（避免干扰）
undo interface Vlanif1

# 4. 保存配置
save

📌 关键点：

• dhcp select relay 和 dhcp relay server-ip 缺一不可，否则AC不会执行“广播→单播”的翻译动作。

• AC的Vlanif100 IP地址必须与DHCP服务器上地址池的 gateway-list 保持一致（都是 192.168.100.1）。

---

3️⃣ AR3路由器（DHCP服务器）配置

AR3作为独立的DHCP服务器，物理口 GigabitEthernet0/0/0 配置管理IP 10.0.8.3/24，连接核心交换机。

DHCP服务配置：

bash

system-view

# 1. 全局开启DHCP服务
dhcp enable

# 2. 创建地址池 vlan100（匹配AP的管理VLAN网段）
ip pool vlan100
 gateway-list 192.168.100.1
 network 192.168.100.0 mask 255.255.255.0
 dns-list 8.8.8.8

# 3. 在物理接口下指定使用全局地址池（关键！）
interface GigabitEthernet0/0/0
 dhcp select global

# 4. 添加回程路由（关键！）
ip route-static 192.168.100.0 255.255.255.0 10.0.8.1

# 5. 保存
save

📌 关键点：

• 物理接口必须执行 dhcp select global，否则AR3虽然收到Discover报文，但不知道用哪个地址池分配IP。

• 回程路由是本次排障的最后一块拼图。Offer报文的目标IP是 192.168.100.1（AC的Vlanif100），AR3必须知道去往该网段的下一跳是核心交换机（10.0.8.1），否则Offer包会被丢弃。

---

4️⃣ LSW核心交换机（10.0.8.1）配置

核心交换机需要配置回指路由，将DHCP Offer报文从AR3转发给AC。

bash

system-view

# 添加静态路由：去往192.168.100.0/24网段的下一跳是AC的Vlanif100 IP
ip route-static 192.168.100.0 255.255.255.0 192.168.100.1

# 或者在核心交换机上创建Vlanif100（如果AC的网关在核心交换机上）
# 根据实际拓扑二选一

---

🧪 第四部分：验证与测试

1. 在AC上检查中继状态

bash

display dhcp relay interface Vlanif100

正常输出应显示：

text

DHCP relay agent running information of interface Vlanif100 :
 Server-IP                   : 10.0.8.3

2. 在AC上查看AP上线状态

bash

display ap all

AP状态应从 Idle 变为 Normal，表示成功获取IP并与AC建立CAPWAP隧道。

3. 在DHCP服务器上查看地址分配情况

bash

display ip pool name vlan100

可以看到已分配的IP地址列表，Idle 字段减少，Used 字段增加。

4. 连通性测试

在AR3上ping AC的Vlanif100 IP：

bash

ping -a 10.0.8.3 192.168.100.1

能通，说明回程路由正常，Offer报文可以正确送达。

---

💡 第五部分：排障总结与经验教训

🎯 核心收获

1. DHCP中继的两个必要条件缺一不可

   • 在VLANIF接口下必须同时配置 dhcp select relay 和 dhcp relay server-ip。

   • 缺少任何一条，AC只会收包，不会翻译转发。

2. VLAN三层接口必须与物理端口PVID对应

   • 交换机端口PVID是VLAN 100，AC就必须有对应的 Vlanif100。

   • 如果AC只有 Vlanif1，报文会被丢弃或无法路由。

3. DHCP服务器的地址池绑定和路由是关键

   • 物理口必须执行 dhcp select global 或 dhcp select interface，否则地址池不会生效。

   • 回程路由最容易遗漏：服务器回复的Offer是单播给 giaddr（即AC的Vlanif100 IP），如果服务器没有去往该网段的路由，Offer包就发不出去。

4. 抓包是排障的第一利器

   • AC下行口（接AP）抓包：看到Discover（广播）→ 说明AP→AC链路正常。

   • AC上行口（接核心）抓包：看到发往10.0.8.3的单播包 → 说明中继生效。

   • DHCP服务器抓包：看到Discover但无Offer → 问题在服务器侧（地址池绑定或路由）。

📚 思维导图式排障路径

text

AP无法获取IP
  ├─ 物理层/二层排查
  │   ├─ AP与交换机端口链路正常？
  │   ├─ 交换机端口PVID是否对应管理VLAN？
  │   └─ 交换机Trunk是否放行了管理VLAN？
  │
  ├─ 中继设备（AC）排查
  │   ├─ 是否存在对应的VLANIF接口？
  │   ├─ VLANIF接口IP是否与地址池网关一致？
  │   ├─ 是否配置了 dhcp select relay ？
  │   └─ 是否配置了 dhcp relay server-ip ？
  │
  └─ DHCP服务器排查
      ├─ 全局 dhcp enable 是否开启？
      ├─ 是否存在匹配的地址池？
      ├─ 物理接口是否绑定了 dhcp select global/interface ？
      └─ 是否有去往 giaddr 网段的回程路由？

🏆 最终效果

经过上述修复，AP成功从AR3获取到 192.168.100.x 网段的IP地址，与AC建立CAPWAP隧道并正常上线。无线终端连接SSID后，也能通过AC的中继从AR3获取业务地址，全网无线业务恢复正常。

---

🔗 附录：参考命令速查

设备	用途	命令
交换机	配置Trunk端口	port link-type trunk port trunk pvid vlan 100 port trunk allow-pass vlan 100 101
AC	配置DHCP中继	interface Vlanif100 ip address 192.168.100.1 255.255.255.0 dhcp select relay dhcp relay server-ip 10.0.8.3
AR3	配置全局地址池	dhcp enable ip pool vlan100 gateway-list 192.168.100.1 network 192.168.100.0 mask 255.255.255.0 dns-list 8.8.8.8
AR3	接口绑定地址池	interface GigabitEthernet0/0/0 dhcp select global
AR3	添加回程路由	ip route-static 192.168.100.0 255.255.255.0 10.0.8.1
核心交换机	添加回指路由	ip route-static 192.168.100.0 255.255.255.0 192.168.100.1
通用	验证中继状态	display dhcp relay interface Vlanif100
通用	查看地址池分配	display ip pool name vlan100
通用	查看AP上线状态	display ap all

---

📮 写在最后

这次排障让我深刻体会到，DHCP中继看似简单，实则涉及二层VLAN透传、三层接口配置、中继功能开启、地址池绑定、路由回指等多个环节，任何一环缺失都会导致“能抓到包但就是不通”的诡异现象。

希望这份排障记录能给遇到类似问题的同行一些启发。如果有更好的思路或建议，欢迎交流讨论！
