PROFINET转EtherCAT协议网关解决问题

西门子S7-1200/S7-1500连接EtherCAT伺服驱动器解决方案 —— 打破协议壁垒，实现高性能多轴运动控制

一、项目背景与行业痛点

在工业机器人与高端自动化设备领域，伺服驱动系统的选型直接关系到整机性能与制造成本。当前市场呈现出一个显著的技术矛盾：

西门子S7-1200/S7-1500系列PLC凭借其卓越的稳定性、丰富的运动控制功能（如TIA Portal集成的运动控制指令、轴工艺对象）以及强大的PROFINET工业以太网生态，已成为众多机器人厂家和自动化设备厂家的首选控制器。特别是在高端设备出口项目中，终端客户往往明确指定使用西门子控制系统。

EtherCAT总线因其微秒级刷新周期、灵活的拓扑结构、优异的同步性能以及相对开放的生态，在伺服驱动市场占据主导地位。

核心痛点：

西门子PLC原生不支持EtherCAT主站协议，而EtherCAT伺服驱动器无法直接接入PROFINET网络。这导致设备制造商面临两难选择：

- 若坚持全西门子方案，伺服采购成本居高不下，单台设备伺服成本动辄增加数万元，严重削弱市场竞争力；

- 若改用支持EtherCAT主站的第三方PLC（如倍福、欧姆龙、基恩士），则需放弃西门子成熟的运动控制生态，且可能无法满足终端客户的品牌指定要求

伺服行业采购金额高、成本敏感度强，这一协议壁垒已成为制约企业利润与方案灵活性的关键瓶颈。

解决方案：协议转换网关实现无缝桥接

PROFINET转EtherCAT协议转换网关，为西门子PLC连接第三方EtherCAT伺服驱动器提供了一站式解决方案。

2.2 工作原理

网关在PROFINET侧作为IO设备接入西门子PLC，在EtherCAT侧作为主站管理所有伺服驱动器。网关内部完成以下核心任务：

协议转换 PROFINET RT/IRT实时帧 ↔ EtherCAT数据帧，双向透明传输

过程数据映射将EtherCAT伺服的控制字/状态字、目标位置/实际位置、速度/扭矩等PDO数据，自动映射为PROFINET的I/O数据区

周期同步内置分布式时钟机制，确保PROFINET周期与EtherCAT DC时钟对齐，实现多轴同步控制

拓扑管理自动扫描EtherCAT从站，生成ESI配置文件，支持菊花链、星型等多种拓扑

2.3 关键性能指标

PROFINET侧最小周期 | 1ms（RT）/ 250μs（IRT）

EtherCAT侧最小周期 | 250μs

最大连接轴数 单网关支持64轴（取决于数据量）

同步精度 <1μs（轴间抖动）

配置方式 通过GSDML文件导入TIA Portal，无需额外编程软件

三、实施步骤

步骤一：硬件连接

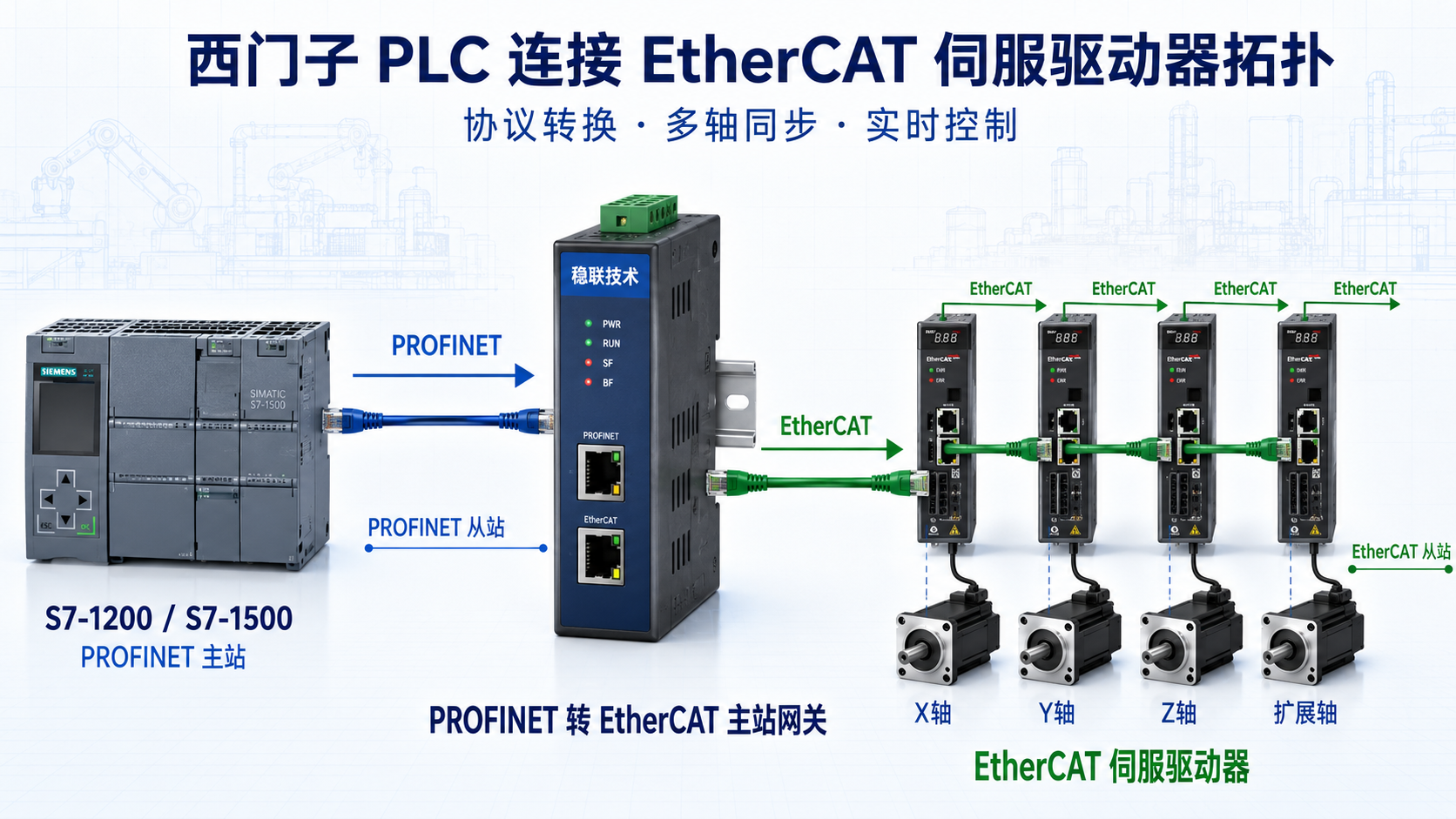

1. 将WL-PNEC网关的PROFINET端口连接至西门子PLC的PROFINET接口（或交换机）；
2. 将网关的EtherCAT端口连接至伺服驱动器，按拓扑依次串联；

3. 为网关和伺服驱动器供电（24V DC）。

步骤二：TIA Portal组态

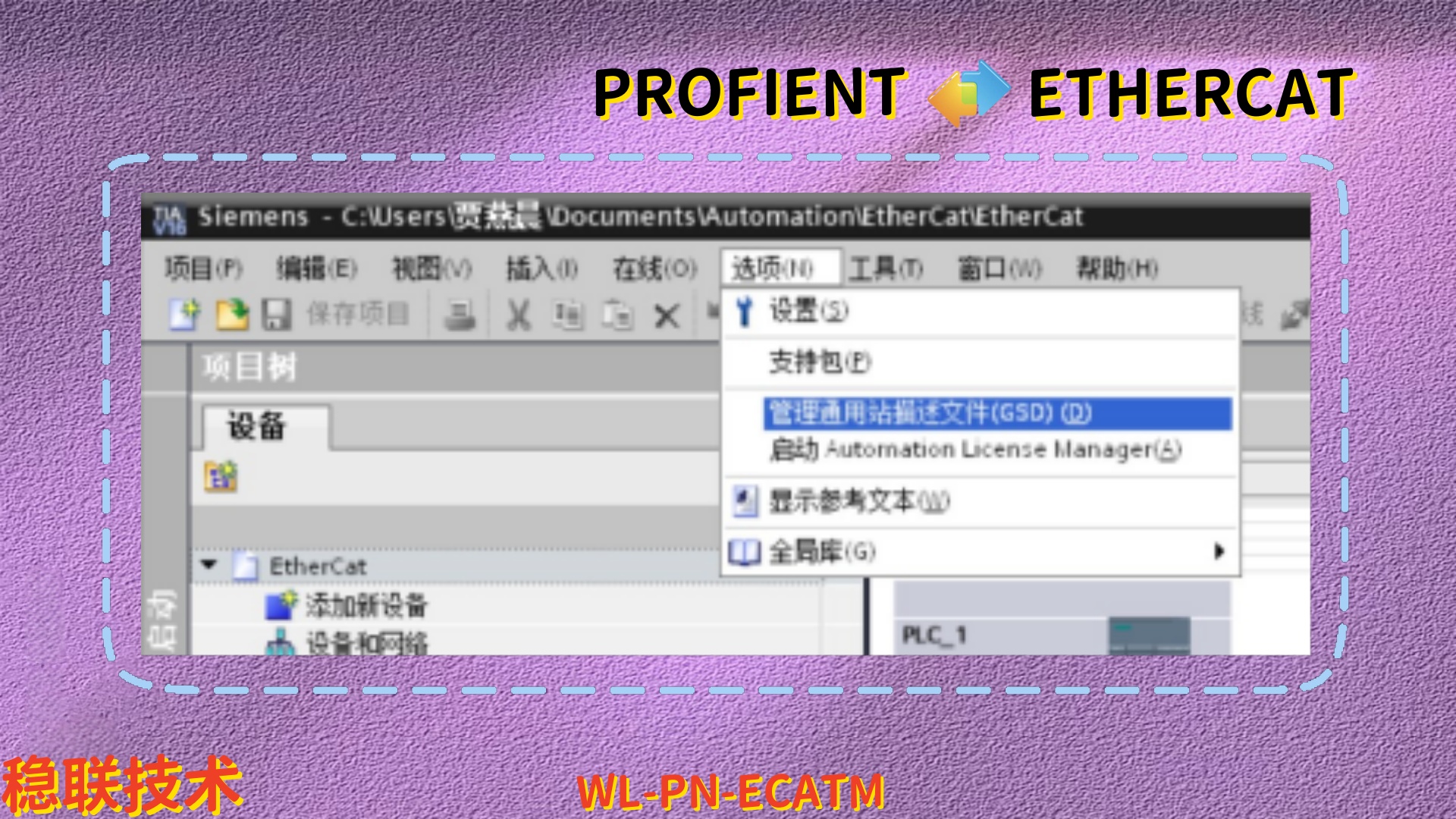

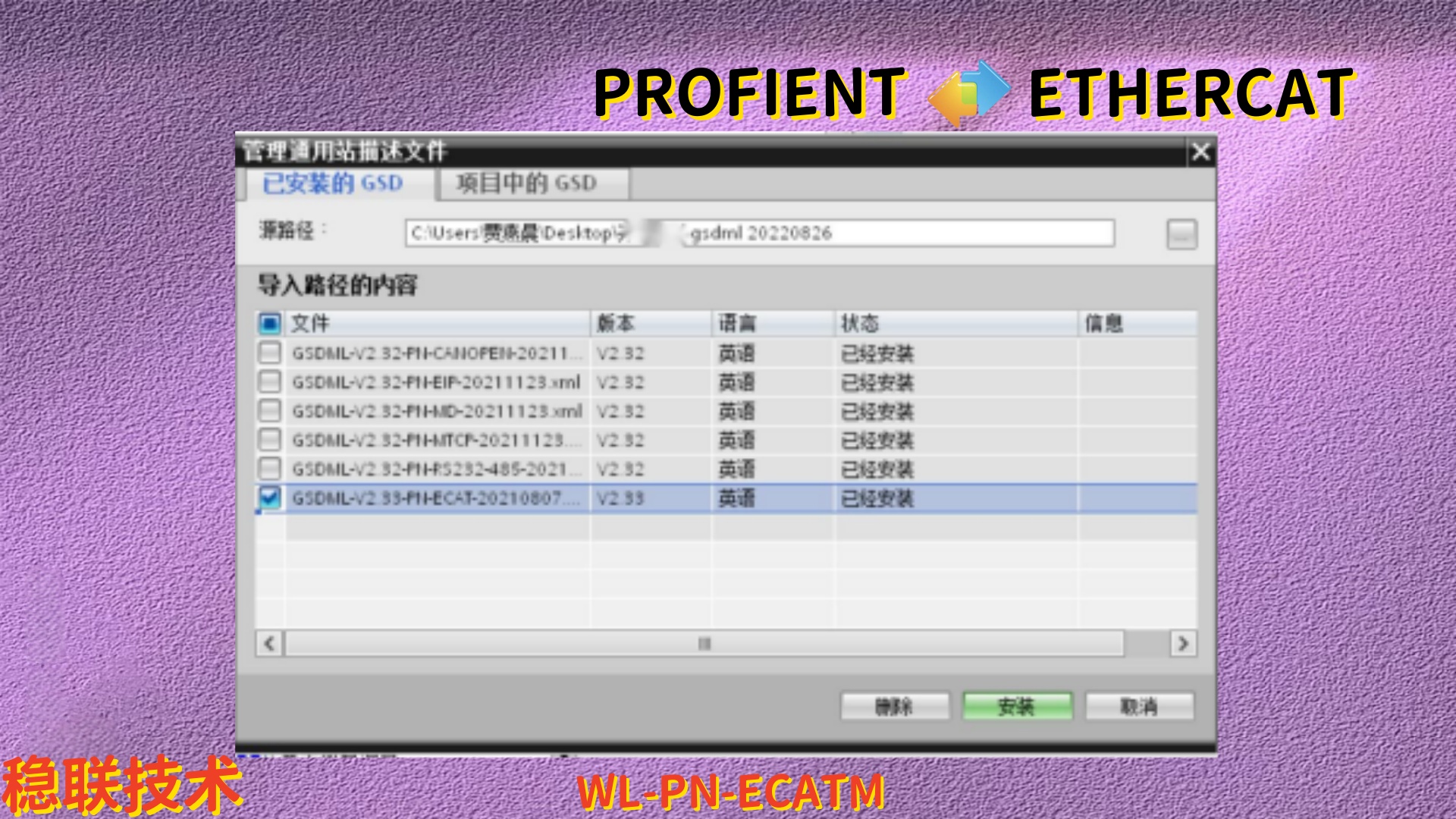

1. 导入稳联技术提供的GSDML文件至TIA Portal；

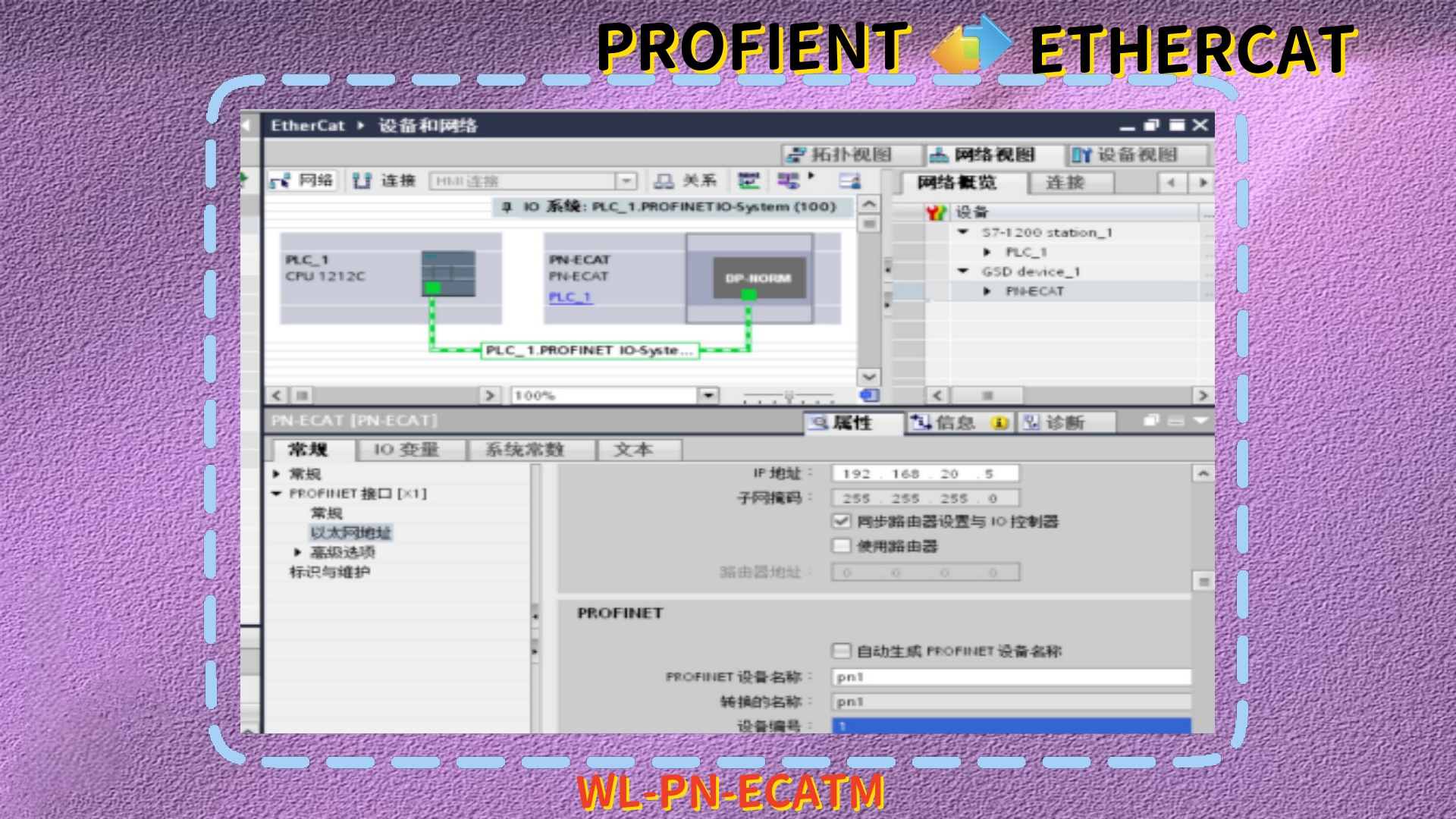

2. 在“设备和网络”中拖入WL-PNEC网关模块，分配PROFINET设备名称和IP地址；
3.

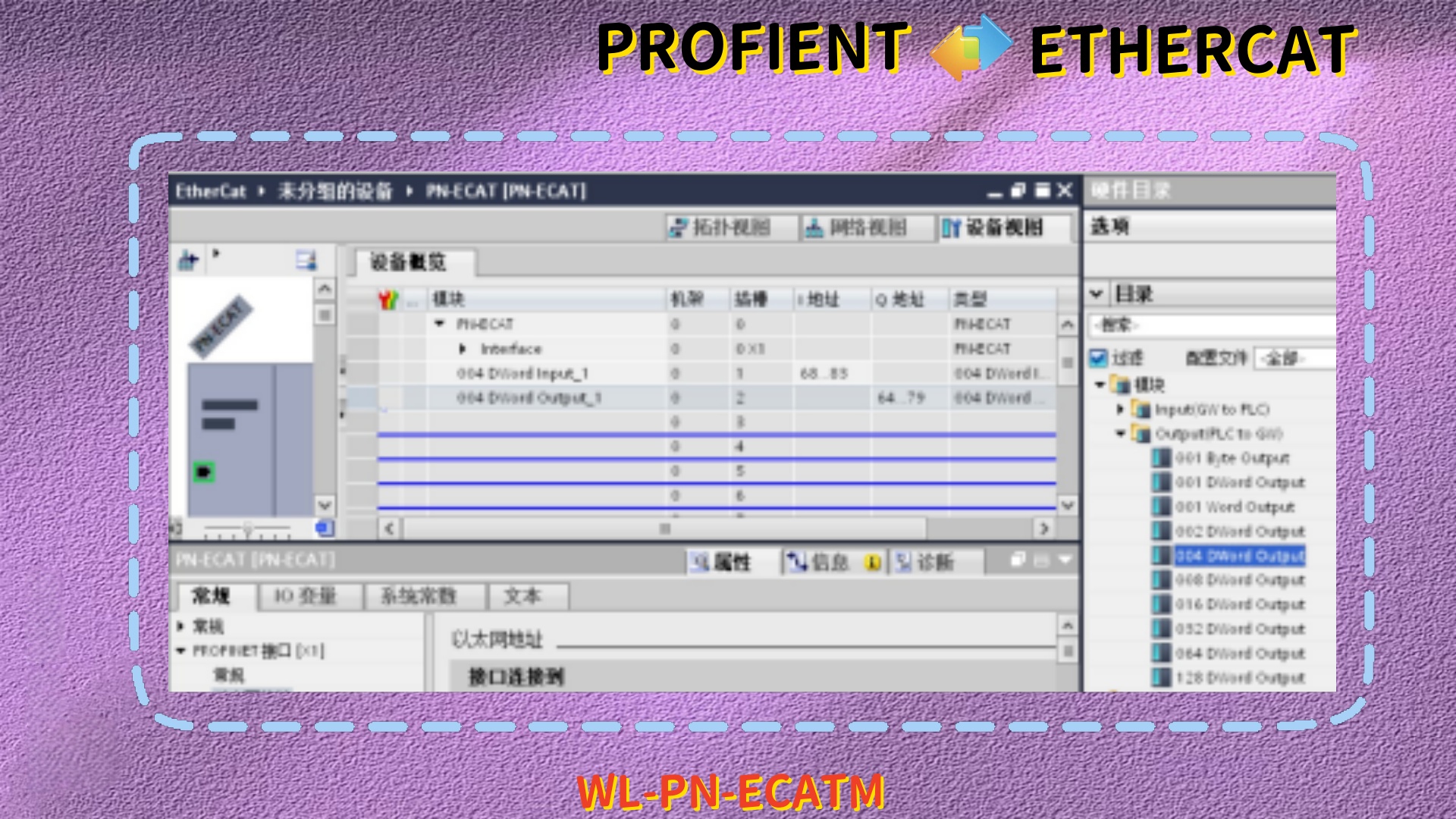

4. 根据实际伺服数量和数据需求，配置I/O数据区长度（如每轴10字节输入+10字节输出）；

4. 编译下载至PLC。

步骤三：EtherCAT侧配置

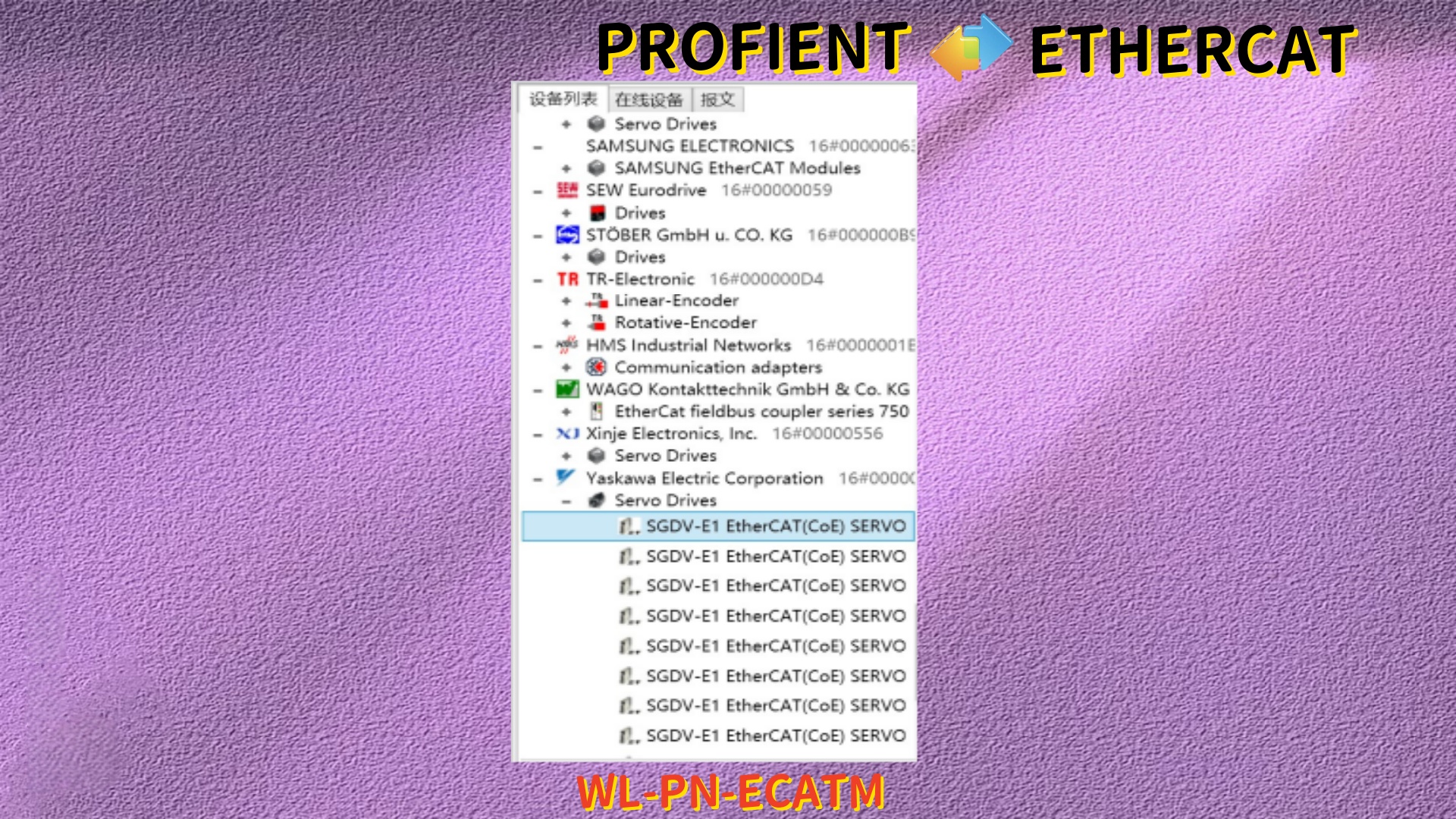

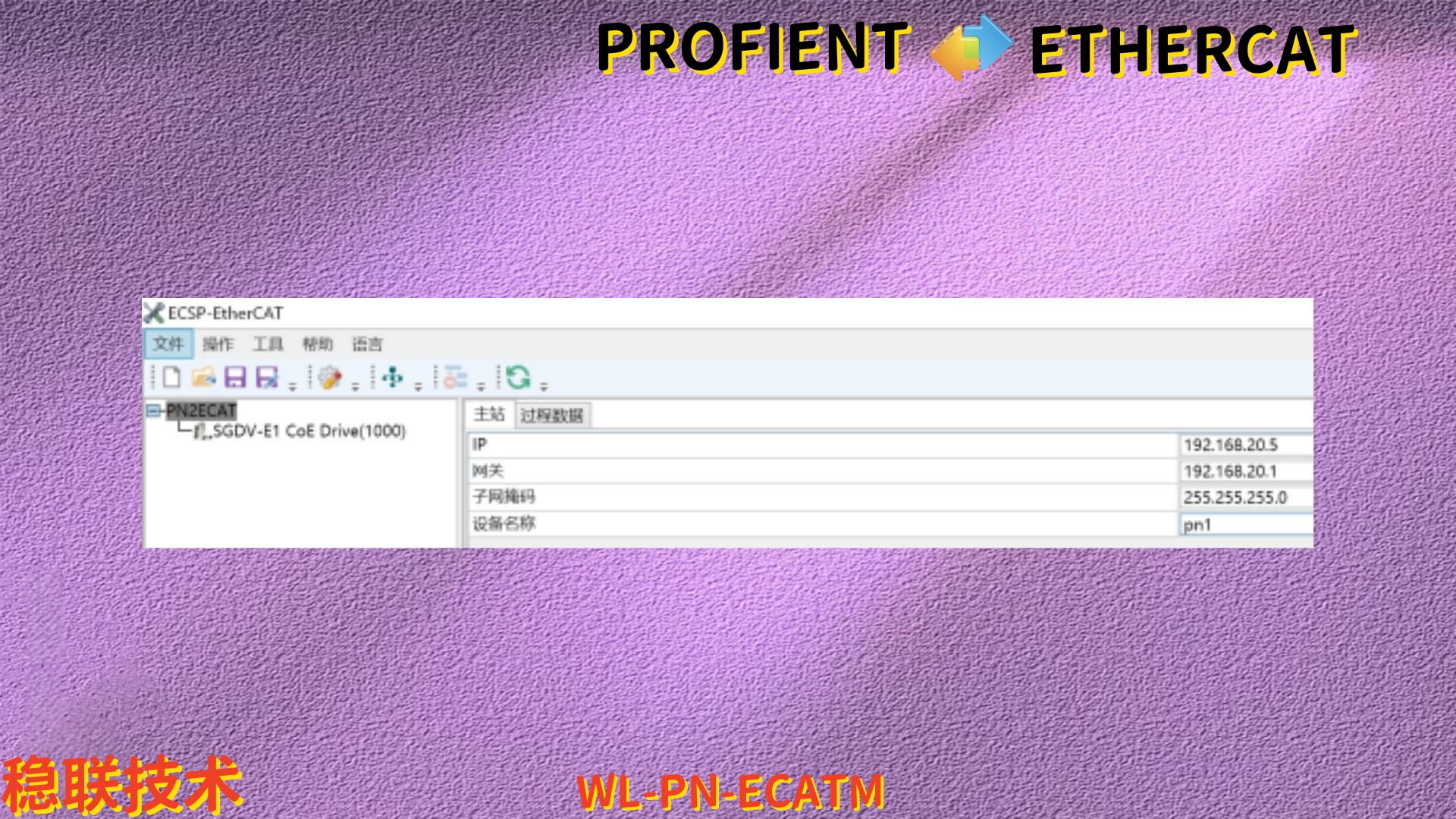

1. 通过网关Web配置页面或专用工具，导入伺服驱动器的ESI文件；

2. 自动扫描EtherCAT从站，确认拓扑顺序；

3. 配置PDO映射，将控制字（6040h）、目标位置（607Ah）等关键对象映射至对应数据区；

4. 保存配置并激活。

步骤四：PLC程序编写

在TIA Portal中使用标准运动控制指令

直接通过I/O读写方式控制伺服，无需额外学习EtherCAT协议。

在伺服采购金额高企、成本竞争白热化的市场环境下，西门子PLC + 协议转换网关 + EtherCAT伺服的混合架构，已成为机器人厂家和自动化设备厂商实现“高性能+低成本”双赢的最优解。北京稳联技术WL-PNEC系列网关，凭借成熟可靠的协议转换能力和便捷的集成体验，正在帮助越来越多的企业打破协议壁垒，释放伺服选型自由，在激烈的市场竞争中赢得先机。
