在工业现场，传感器和执行器星罗棋布。你若打开任何一个自动化控制柜，会看到密密麻麻的线缆从现场设备引入柜内——接近开关的线、光电传感器的线、电磁阀的线……每根线都从设备端一路拉到控制柜。当你面对数十个传感器时，线槽被塞满，柜内端子排不堪重负。而M8/M12分线盒正是解决这个问题的关键组件。

一、分线盒是什么？一个“信号集散地”

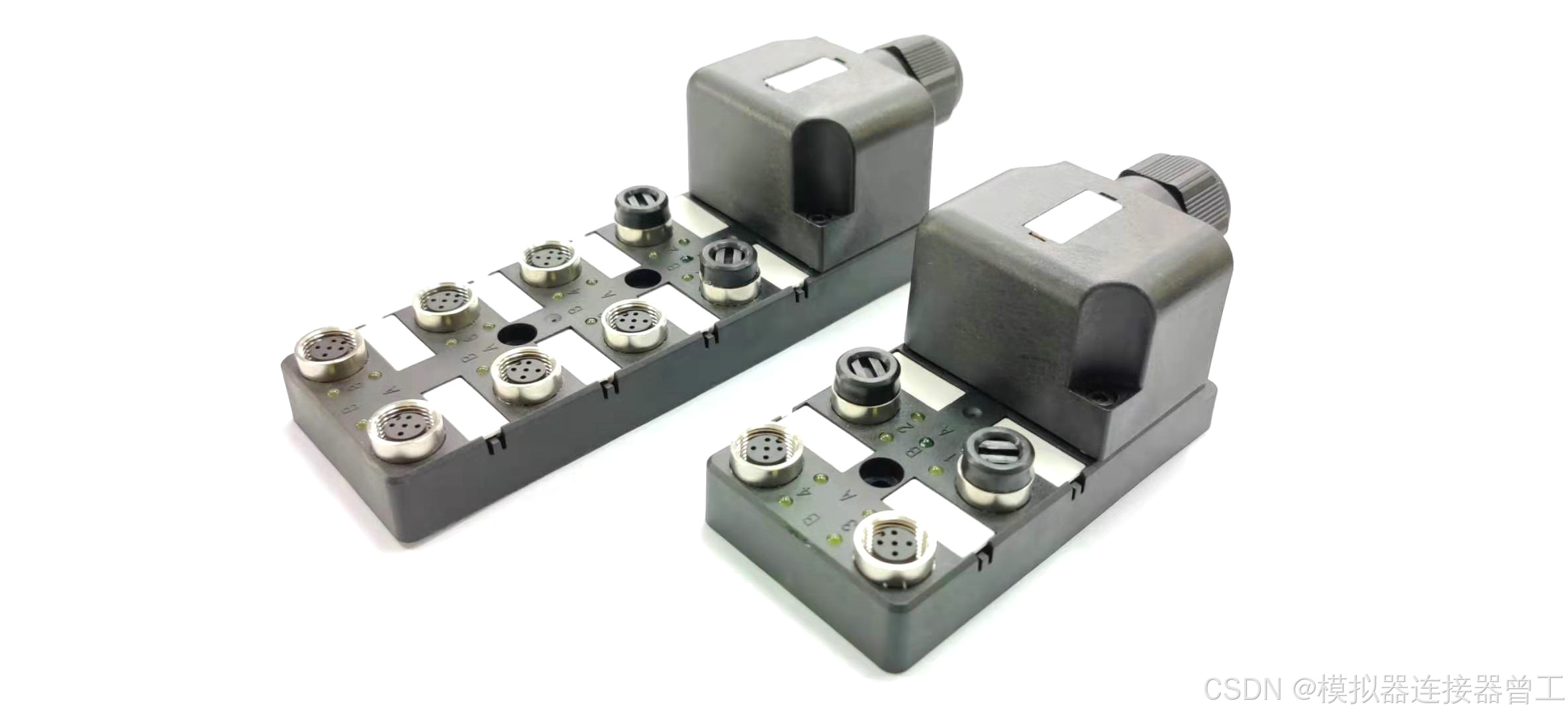

分线盒（Sensor Distribution Box / Junction Box），也叫集线器，本质上是一个现场级的信号汇聚节点。它安装在设备附近（通常直接固定在机架或设备本体上），提供多个M8或M12接口，传感器就近插入这些接口。然后，分线盒将所有信号通过一根主干线缆上传至PLC或IO模块。

如果把传感器比作散布在工厂各处的“触角”，那么分线盒就是它们向大脑（PLC）传递信号的“神经节点”。它把多个分散的点，汇聚成一个集中的点，使成百上千的传感器信号有条不紊地进入控制系统。

二、为什么需要分线盒？——两种布线方式的对比

以一个典型的场景为例：一条输送线上有8个光电传感器，需要将信号传回控制柜。

线缆减少约77%，柜内端子占用从8个降为1个，故障排查范围从“全线缆”缩小到“短分支线”——这些数字就是分线盒的价值。

三、M8分线盒 vs M12分线盒

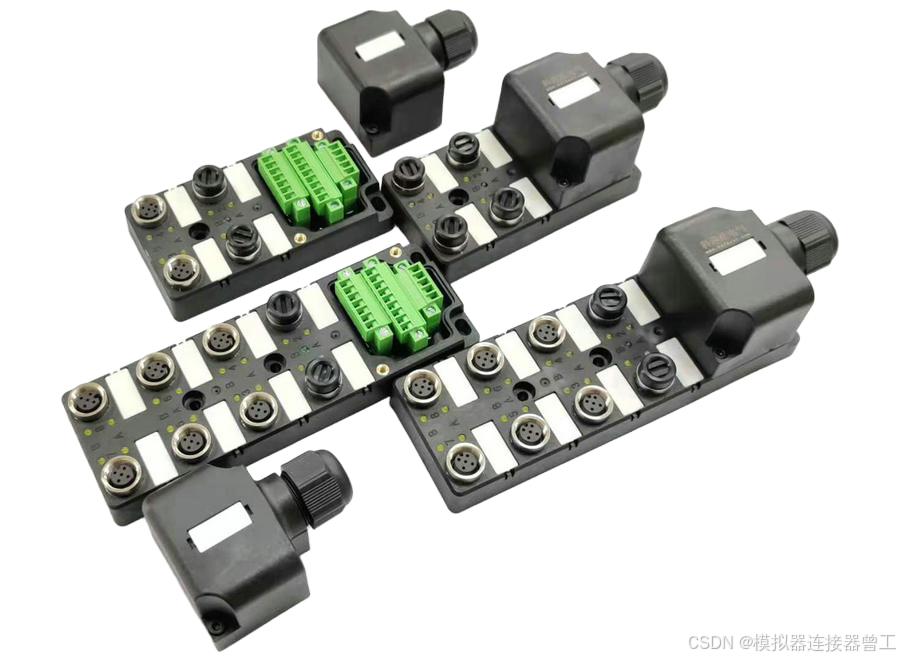

四、无源分线盒 vs 有源分线盒

分线盒还可以按是否内置电子元件分为两类：

五、分线盒在自动化系统中的位置

一个典型分布式IO系统中，分线盒所处的层级是：

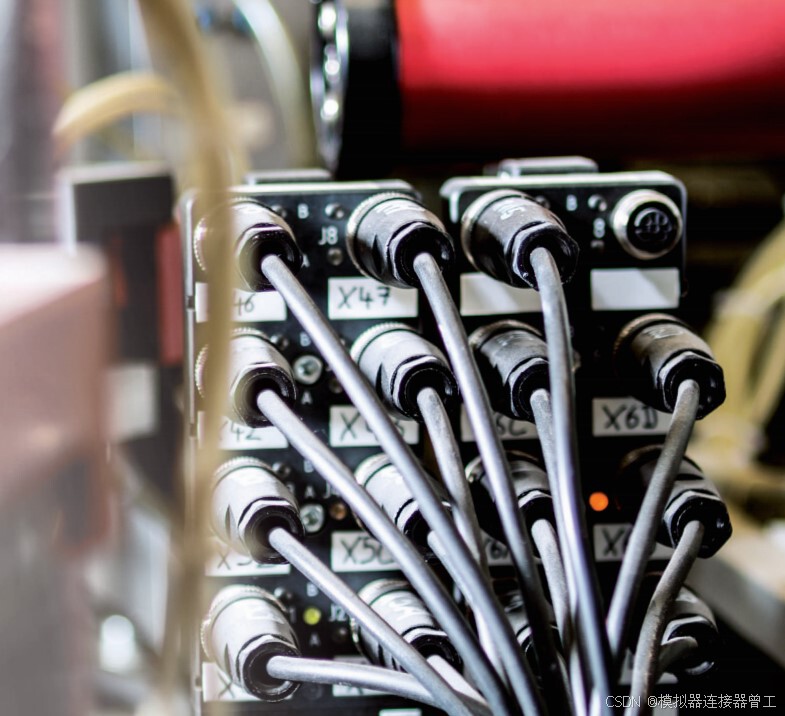

• 传感器层：接近开关、光电传感器等通过M8/M12预铸线缆插入分线盒端口

• 分线盒层：汇聚8-16个传感器信号，转换为总线数据

• 主干层：通过一根总线电缆（M12 D编码或X编码）上传至PLC

六、选型速查表

七、总结

M8/M12分线盒的本质，就是把“每个传感器拉一根长线”变成“传感器就近接入、总线统一上传”的分布式架构。它让线缆数量减少70%以上，故障排查时间缩短80%以上，同时为产线扩展提供了极大的灵活性。区分无源和有源、M8和M12的核心在于：无源用于简单信号汇聚，有源用于智能传感和诊断；M8用于紧凑空间，M12用于标准工业现场。正确选型一个分线盒，就能让整个产线的信号架构变得清晰、可靠、易维护。它是工业现场信号传输逻辑从“点对点”升级为“点对总线”的关键节点。
