专栏：《计算机网络基础》
对应总览： 第五篇　链路层与物理层：邻站交接与真正的「介质」
本篇角色： 链路 / 物理开篇导论——先建立「邻站交接」地图，再逐个深挖以太网 / ARP / VLAN / Wi‑Fi / 物理层
层目标： 理解 下一跳怎么交出去，以及信号如何跑在介质上
读完你能： 分清 IP 与 MAC；说清交换机在干什么；用 ip link / ip neigh 开始查「同网段不通」

导读：路由表写好了，包为什么还出不去？

网络层专章读完，你会查：

ip route get 10.0.5.20
# 例如：via 192.168.1.1 dev eth0 src 192.168.1.8

这已经回答了「下一跳是网关 192.168.1.1，从 eth0 出去」。
但网卡发出去的并不是「裸 IP 包」，而是套了链路层头的 帧（frame）：

┌──────── 以太网帧（示意）────────┐
│ 目的MAC │ 源MAC │ 类型 │ IP包… │ FCS │
└─────────────────────────────────┘

关键问题马上出现：

下一跳的 IP 我知道了，它的 MAC（链路层「门牌」）是谁？

同网段通信靠 ARP（IPv6 侧常是 ND）把 IP 翻译成 MAC；帧在园区网里常被 交换机 按 MAC 转发；无线则换成 Wi‑Fi 的关联与信道故事。
再往下，铜缆松了、光衰过大、双工不匹配——物理层直接让 link 灭灯。

人话版层目标：

网络层决定「扔给哪个邻居」；链路层决定「用什么帧交给它」；物理层负责「信号真的跑过去」。

一、概念：链路层在解决哪几件事？

1.1 邻站寻址：MAC

MAC 地址（常 48 位，写成 aa:bb:cc:dd:ee:ff）是网卡在局域网上的硬件地址（也可被软件改写，排障时别迷信「绝对唯一」）。

	IP	MAC
层级	网络层	链路层
范围直觉	可跨很多网络	本段链路 / 广播域内有意义
变不变	可随 DHCP/迁移变	通常跟网卡走（可克隆）
典型问题	路由错、掩码错	ARP 失败、错 VLAN、环路

跨路由器之后，每一跳都会换一层链路封装——外层 MAC 是「当前这一跳的邻站」，不是终点服务器的 MAC。

笔记本 → 家用网关 → 运营商 → …
每一跳：目的MAC = 本跳下一跳设备的MAC
终点IP始终写在IP头里

1.2 成帧与差错：把比特收成「一帧」

链路层要约定：

• 一帧从哪开始、到哪结束

• 类型字段（里面是 IPv4 / IPv6 / ARP…）

• 常见还有 FCS（帧校验）——坏了就丢，上层可能表现为偶发重传

你不必背完整以太网头；先建立直觉：

抓包里看见的「以太网层」，就是邻站交接的信封。

1.3 多路访问：谁有权占用介质？

同一段共享介质上（早期总线、无线），要解决「别一直撞车」：

• 有线交换机组网后，冲突域被端口切开，故事变简单

• Wi‑Fi 仍要面对共享信道、干扰、退避——满格很慢常常出在这里

1.4 和网络层的边界（别再混）

现象	优先怀疑
ping 公网都不通，且 ip link 显示 DOWN / NO-CARRIER	物理 / 链路
同网段 IP 不通，路由表却正确	ARP、VLAN、交换机、防火墙
同网段通，跨网段不通	更像网关 / 路由 / NAT（回网络层）
有线正常、Wi‑Fi 不稳	无线链路与干扰

口诀：

同网段都不通 → 链路 / ARP / VLAN / 物理
跨网段不通、同网段通 → 网络层路由 / 网关

二、原理：从「下一跳 IP」到「电信号」的最短路径

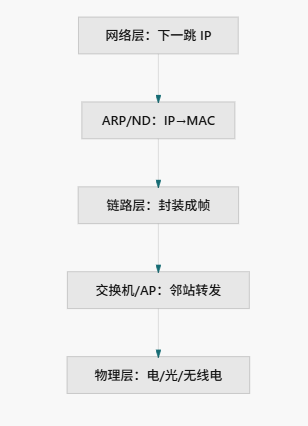

2.1 主机发送时的内心独白

1) 查路由：目的在直连网段？还是要经网关？
2) 邻站 IP = 目的本身 或 网关 IP
3) 查邻居表：邻站 IP 对应的 MAC 有没有？
4) 没有 → ARP/ND 广播询问
5) 封装以太网（或 Wi‑Fi）帧，交给驱动 / DMA
6) 物理层把比特变成信号送上介质

2.2 交换机在干什么？（先建立图景）

二层交换机大致：

学：从帧的源MAC记住「这人在哪个口」
转：按目的MAC查表，从对应口送出
洪：不认识的目的MAC → 向除来源口外广播

所以：

• MAC 表异常 / 环路 → 广播风暴、闪断

• 口接到错误 VLAN → 「IP 都对，就是不通」

细节留给《以太网》《VLAN》专章。

2.3 广播域 vs 冲突域

概念	人话
冲突域	同时发包可能互相干扰的范围；交换机组网后通常缩到单端口
广播域	广播帧能扩散到的范围；VLAN 用来逻辑切开广播域

ARP 请求是广播——广播域多大，ARP「喊一嗓子」就能吵到多大一片。

2.4 物理层放在本篇一起讲的原因

很多「网络故障」其实是：

光模块插反 / 脏污 → 光衰过大 → 误码 → 链路抖动或 down
水晶头接触不良 → 协商到百兆半双工 → 极慢
Wi‑Fi 同频干扰 → 重传飙高 → 应用超时

物理层专章会给检查清单；导论只需记住：

先看 link 灯与 ip link，再怀疑协议。

三、应用：你每天都在用链路层

场景	链路 / 物理在干什么
插网线上网	以太网协商速率/双工；DHCP 前先要链路 up
连公司 Wi‑Fi	关联 AP、加密、漫游换 AP
云上「交换机 / 安全组」	虚拟交换机 + 安全策略；仍有「口、MAC、VLAN」直觉
抓包看 HTTP	Wireshark 最外层常常是 Ethernet II

开发者常说「网络问题」，运维会问：

有线还是无线？同网段能不能通？网关 ARP 得到吗？

这已经是链路层语言。

四、问题定位：最小工具箱

4.1 链路是否真的活着？

ip link show
# 关注：UP / LOWER_UP / NO-CARRIER
ethtool eth0
# 关注：Link detected, Speed, Duplex

线索	含义
NO-CARRIER	物理上没链上（线、光、对端没开）
Speed 异常低	协商失败、线缆差、强制速率不匹配
Duplex Half	半双工常伴随碰撞与极慢

4.2 邻居有没有学到？

ip neigh show
# 或
ip neigh show to 192.168.1.1

状态直觉	含义
REACHABLE	最近用过，可信
STALE	过期但还可试
FAILED	解析失败——同网段不通的常见指纹

4.3 决策树（导论级）

「上不了网」
  │
  ├─ ip link 不是 LOWER_UP → 查线/光/驱动/Wi‑Fi关联
  │
  ├─ 同网段 ping 不通 → 查 ARP/ND、VLAN、交换机口、本机防火墙
  │
  ├─ 同网段通、网关通、外网不通 → 回网络层（路由/NAT/DNS）
  │
  └─ 有线好、无线差 → Wi‑Fi 干扰/漫游/AP

4.4 和第四篇工具如何配合

ping 不通
  → 先 ip link / ethtool（本篇）
  → 再 ip neigh（本篇）
  → 再 ip route / ping -c / mtr（第四篇）

本章小结

链路层：把「下一跳」变成可交接的帧
MAC 是邻站门牌；IP 是跨网逻辑地址
每一跳可换 MAC；终点 IP 写在 IP 头
交换机学源、转目的；陌生则洪泛
同网段故障先看 link、neigh、VLAN
物理层让灯灭、误码、半双工变慢
