【简介】VLAN可以将网络分割成多个小网段，避免中招电脑扩散到整个网络。早期交换机划分VLAN需要敲代码才能实现，而FortiGate加FortiSwitch的组合，只要轻点鼠标就可以实现。

---

 VLAN规划

　　当一家大型企业拥有各个部门以及各种网络设备的时候，合理的VLAN规划就非常重要了。这里以常见的部门和设备举例。

---

            VLAN名                VLAN ID              IP网段                                备   注

---

　　VLAN_GM                  10               172.18.10.0/24                    总经理办公司

　　VLAN_ADM                20               172.18.20.0/24                    行政部

　　VLAN_HDR                30               172.18.30.0/24                     人力资源部

　　VLAN_FIN                  40               172.18.40.0/24                     财务部

　　VLAN_MKT                50                172.18.50.0/24                     市场部

　　VLAN_SAL                 60                172.18.60.0/24                     销售部

　　VLAN_R&D                70                172.18.70.0/24                     研发部

　　VLAN_PD                   80                172.18.80.0/24                     产品部

　　VLAN_OPS                 90                172.18.90.0/24                     运营部

　　VLAN_PRC                100                172.18.100.0/24                  采购部

　　VLAN_QA                   110                172.18.110.0/24                   质量保证部

　　VLAN_QC                   120                172.18.120.0/24                  质量管控部

　　VLAN_IT                      130                172.18.130.0/24                 信息技术部

　　VLAN_LEG                  140                172.18.140.0/24                 法务部

---

        VLAN_Server               200                172.18.200.0/24                服务器

        VLAN_Print                  210                172.18.210.0/24                打印机

        VLAN_Video                220                172.18.220.0/24                监控

        VLAN_AC&TA              230                172.18.230.0/24                门禁与考勤

---

  创建VLAN

　　创建VLAN的工作都是在FortiGate防火墙配置界面上完成的。

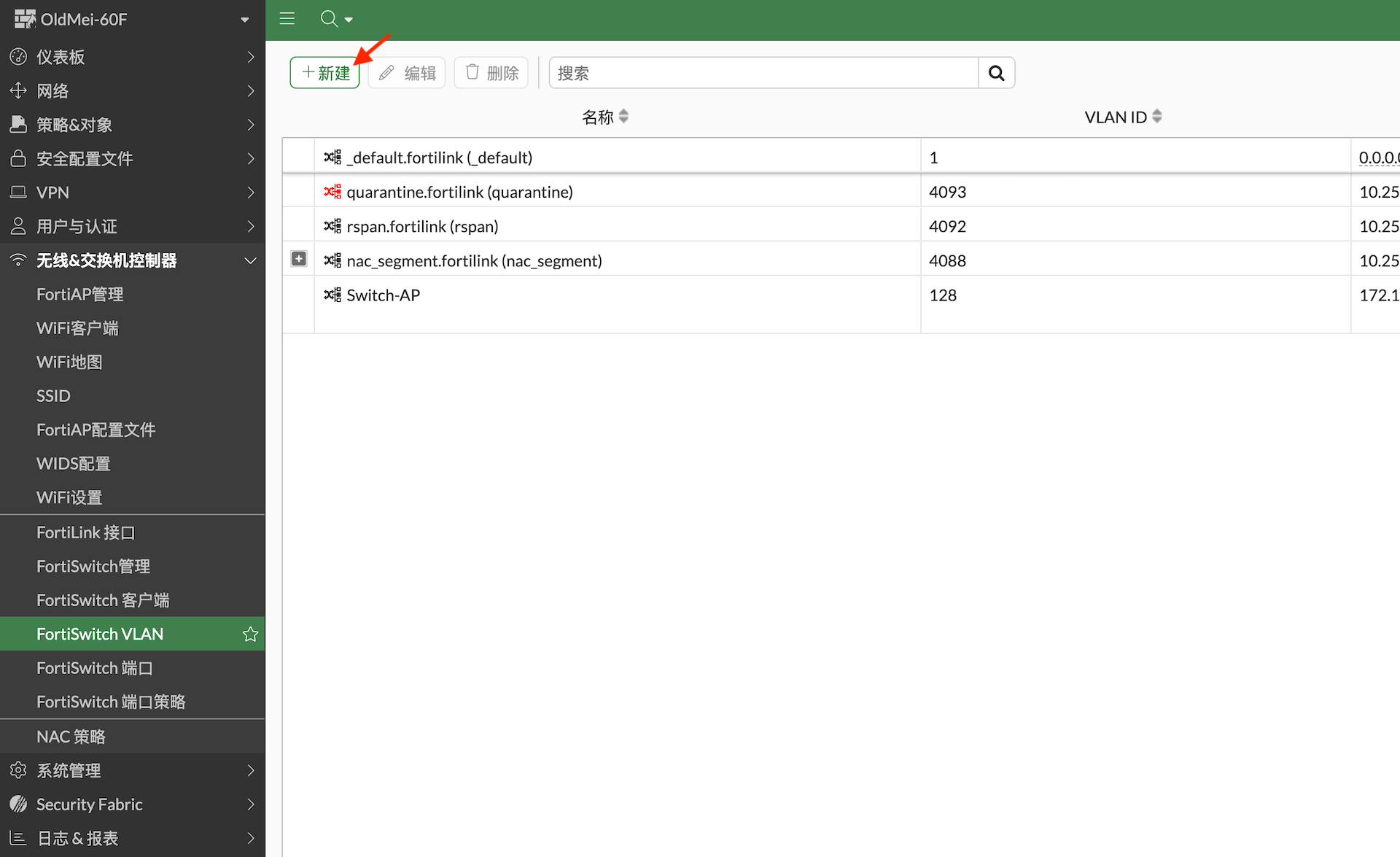

　　① 登录FortiGate防火墙，选择菜单【无线&交换机控制器】-【FortiSwitch VLAN】，点击【新建】。

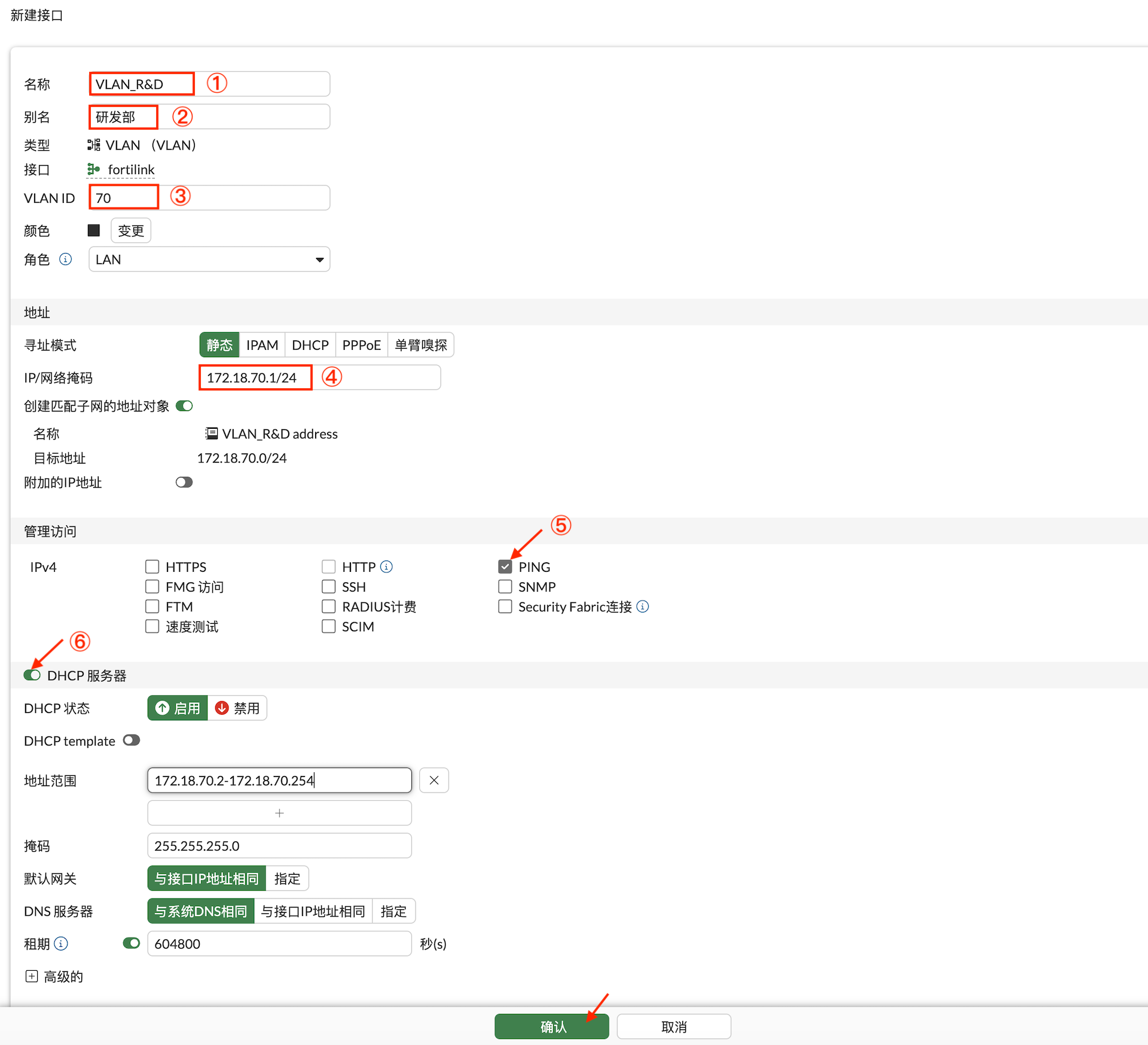

　　② 首先我们来创建一个用于研发部的VLAN。第一步，输入规划好的研发部VLAN名称；第二步，输入别名，别名可以用中文，名称尽量不要用中文；第三步，输入规划好VLAN ID；第四步，输入规划好的IP地址与子网掩码；第五步，启用【PING】，方便测试；第六步，根据情况启用DHCP服务器。点击【确认】。

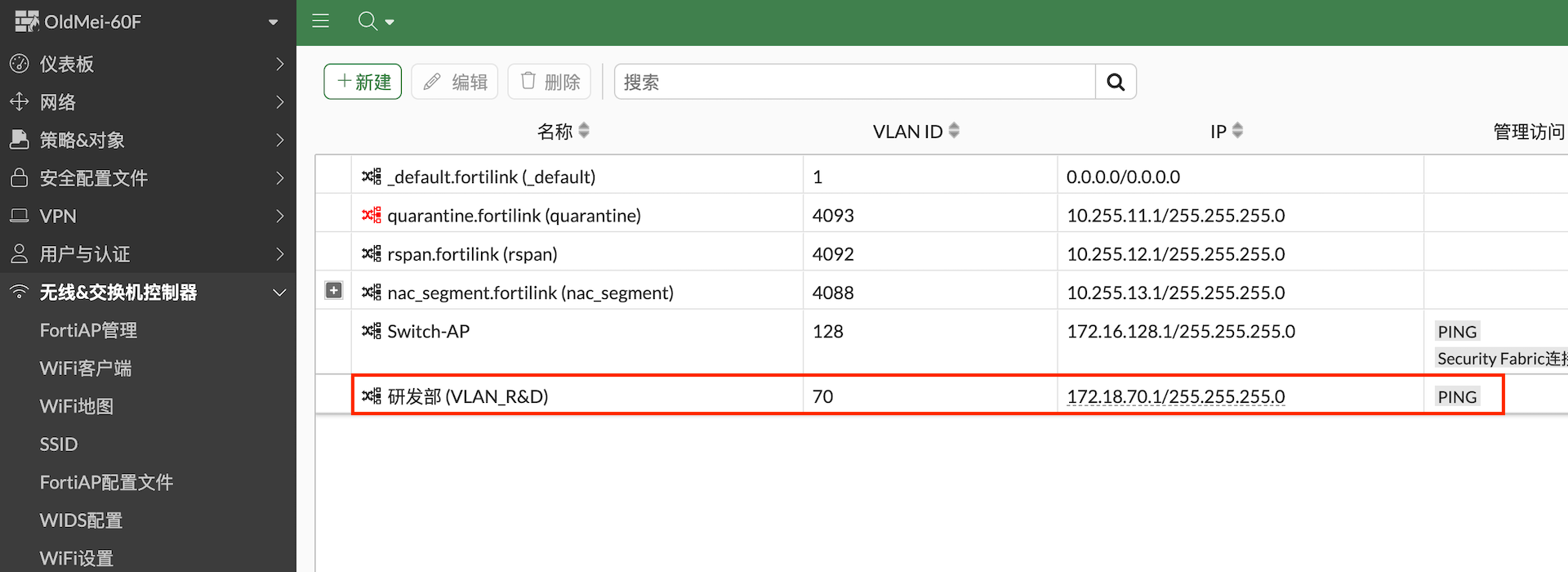

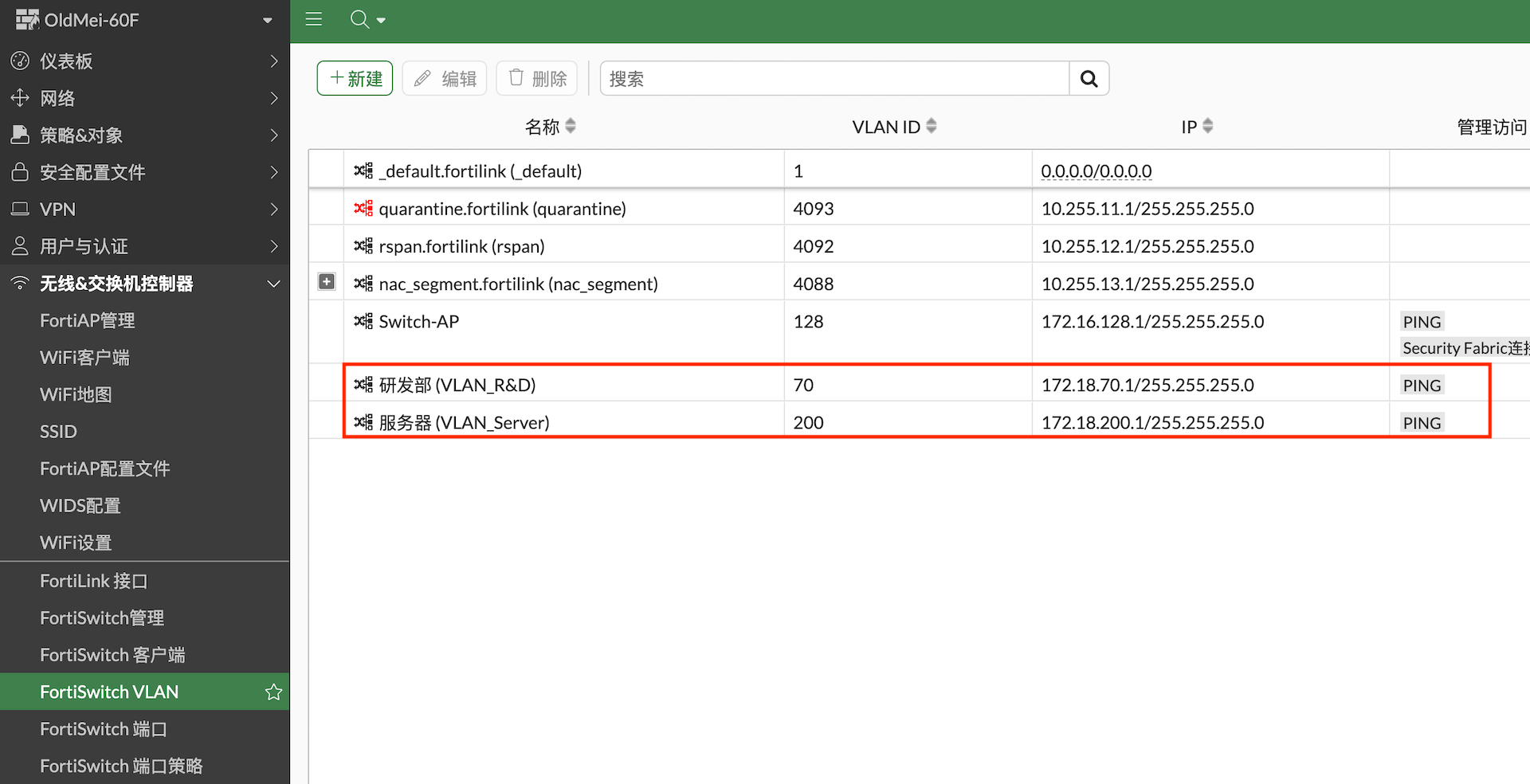

　　③ 研发部的VLAN就创建好了。

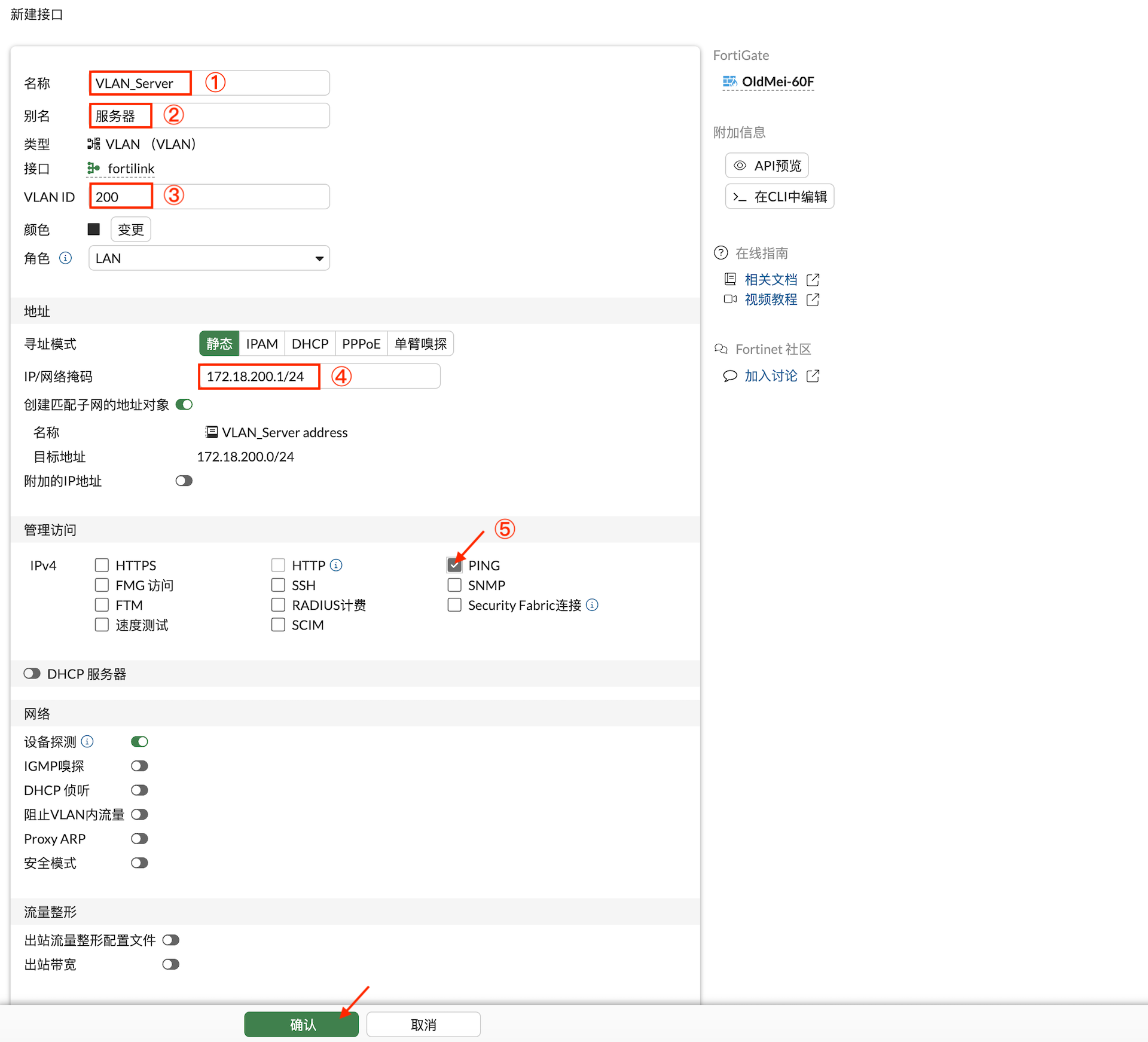

　　④ 同样的步骤创建服务器的VLAN，由于通常服务器是静态IP地址，因此不用启用DHCP。

　　⑤ 下面就以这两个VLAN作为讲解，各位可以自行举一反三。

  分配VLAN

　　创建VLAN后，就可以在交换机的端口上分配VLAN了。

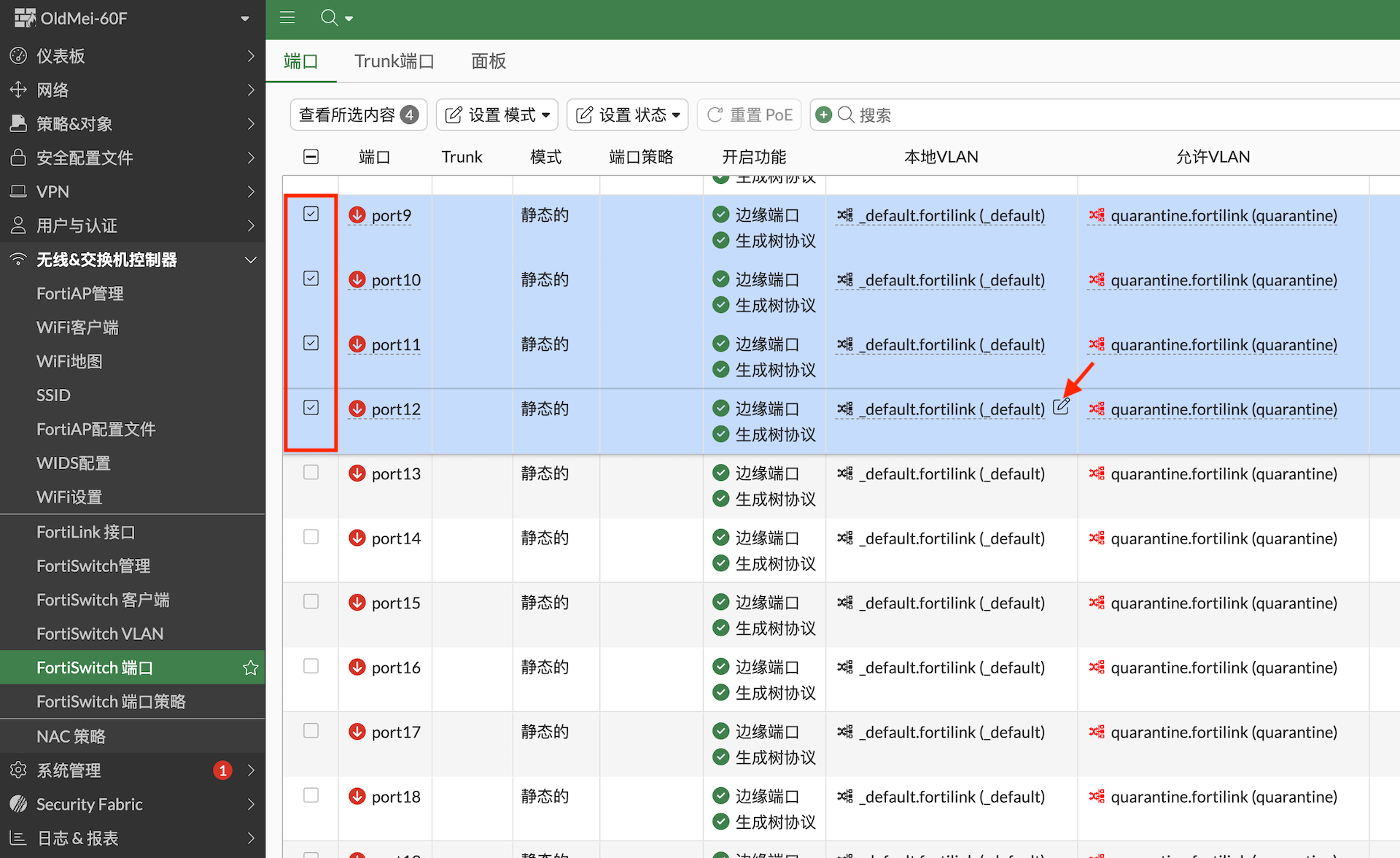

　　① 选择菜单【无线&交换机控制器】-【FortiSwitch端口】，这里我们要将9～12口给研发部使用，选择9～12口，点击本地VLAN边上的编辑图标。

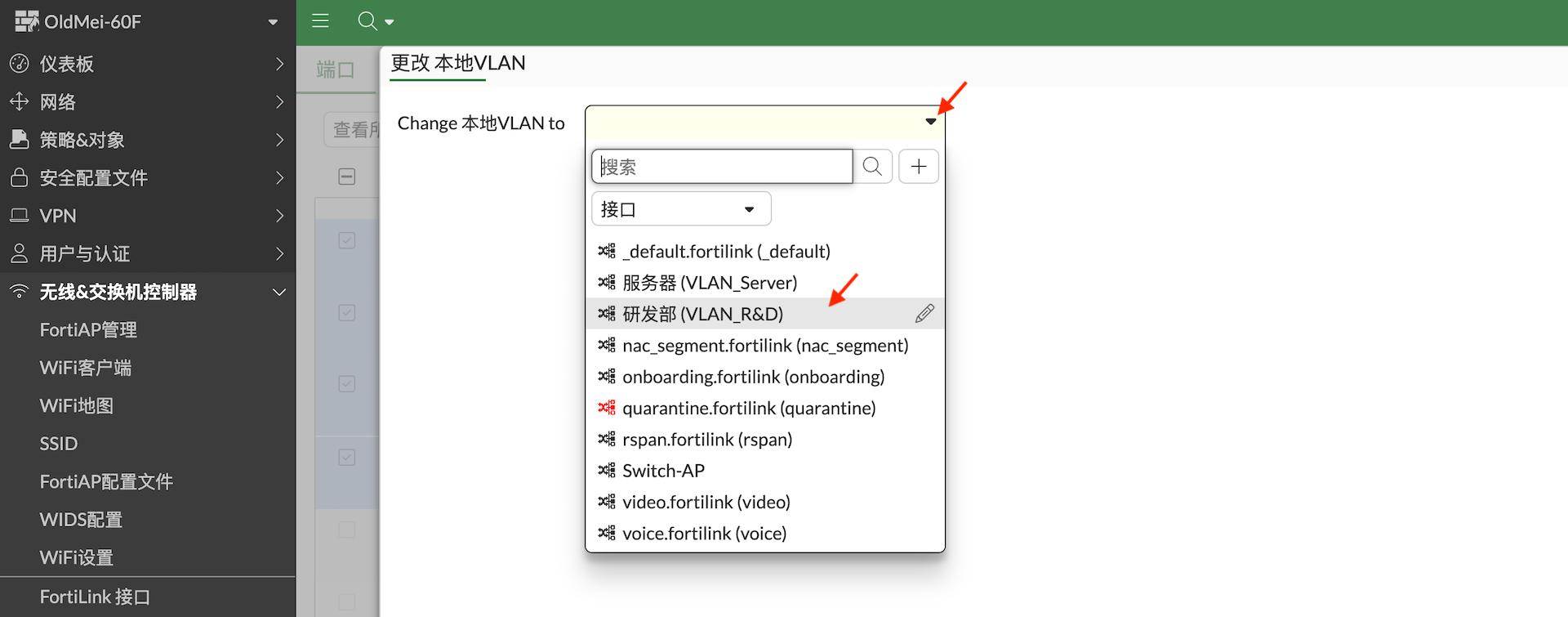

　　② 点击【Change本地VLAN to】右边下拉按钮，弹出菜单中选择研发部VLAN。

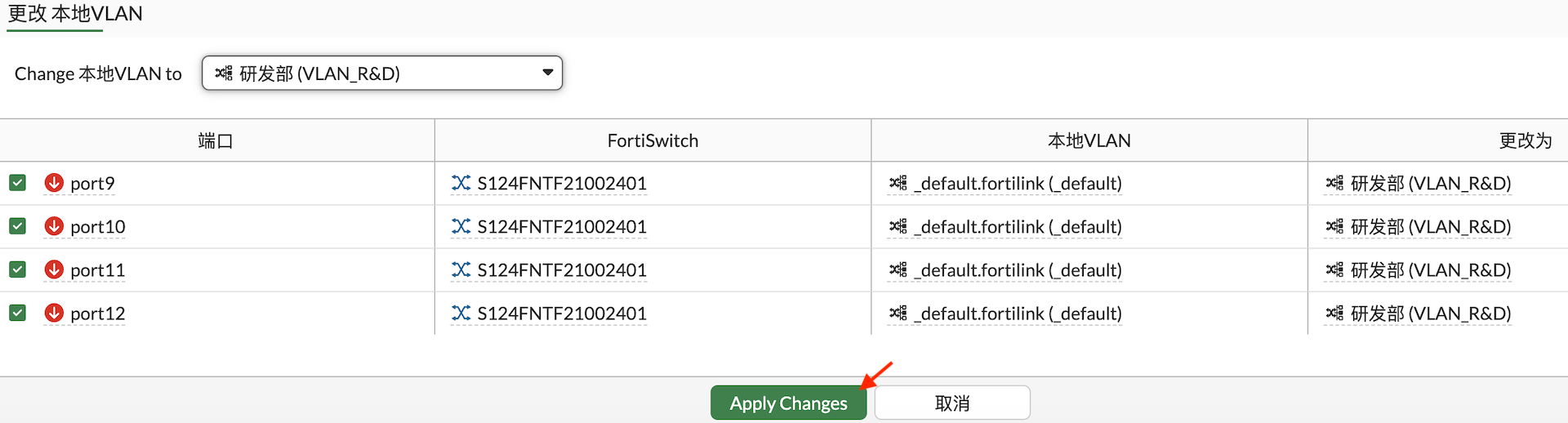

　　③ 同时给9～12这四个接口分配研发部VLAN，点击【Apply Changes】。

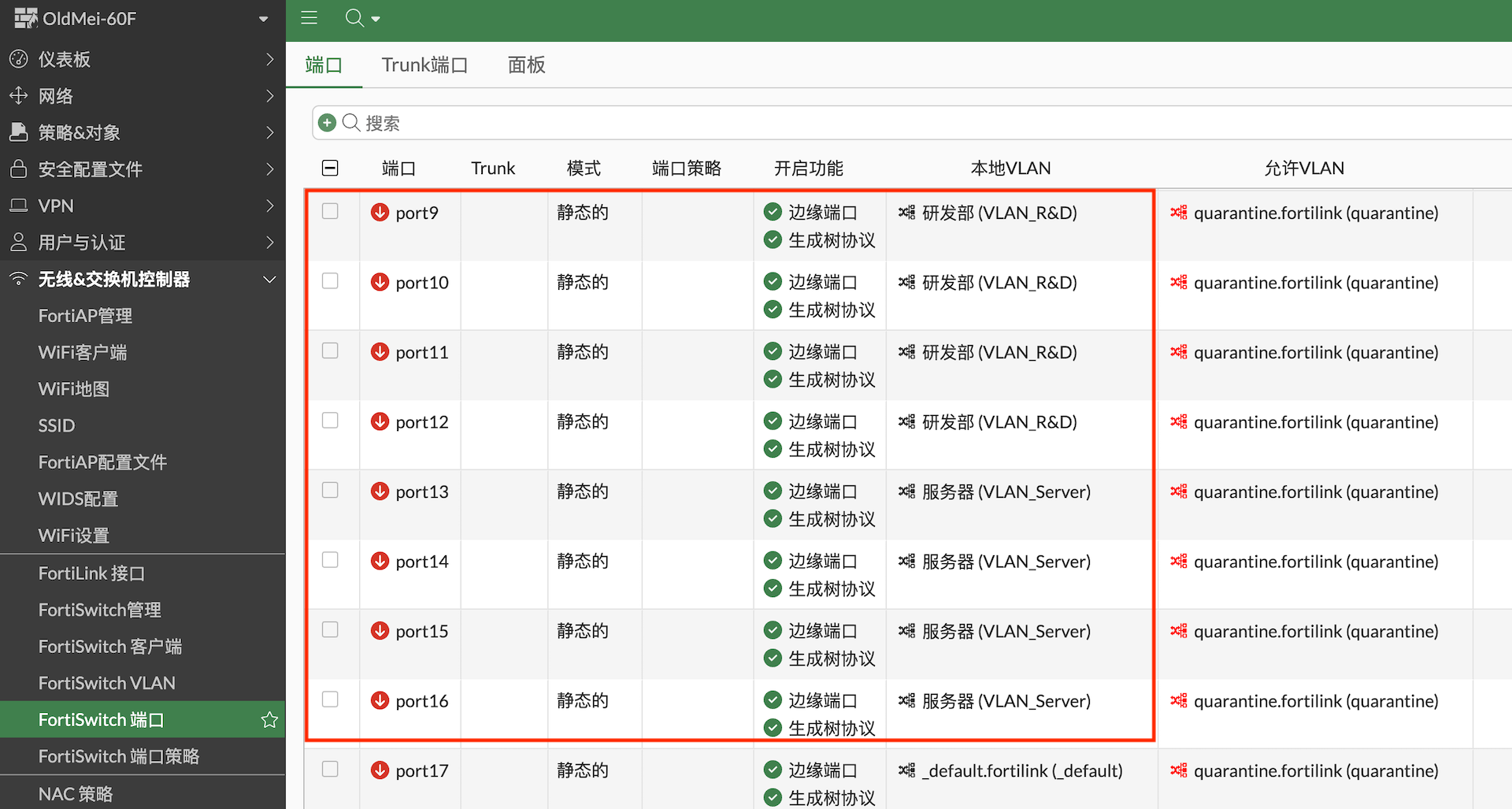

　　④ 同样的步骤，将13～16口分配服务器VLAN，具体步骤就不再累述了。

  创建访问策略

　　目前为止研发部和服务器两个VLAN都是独立的，要想研发部访问服务器，还需要创建访问策略。

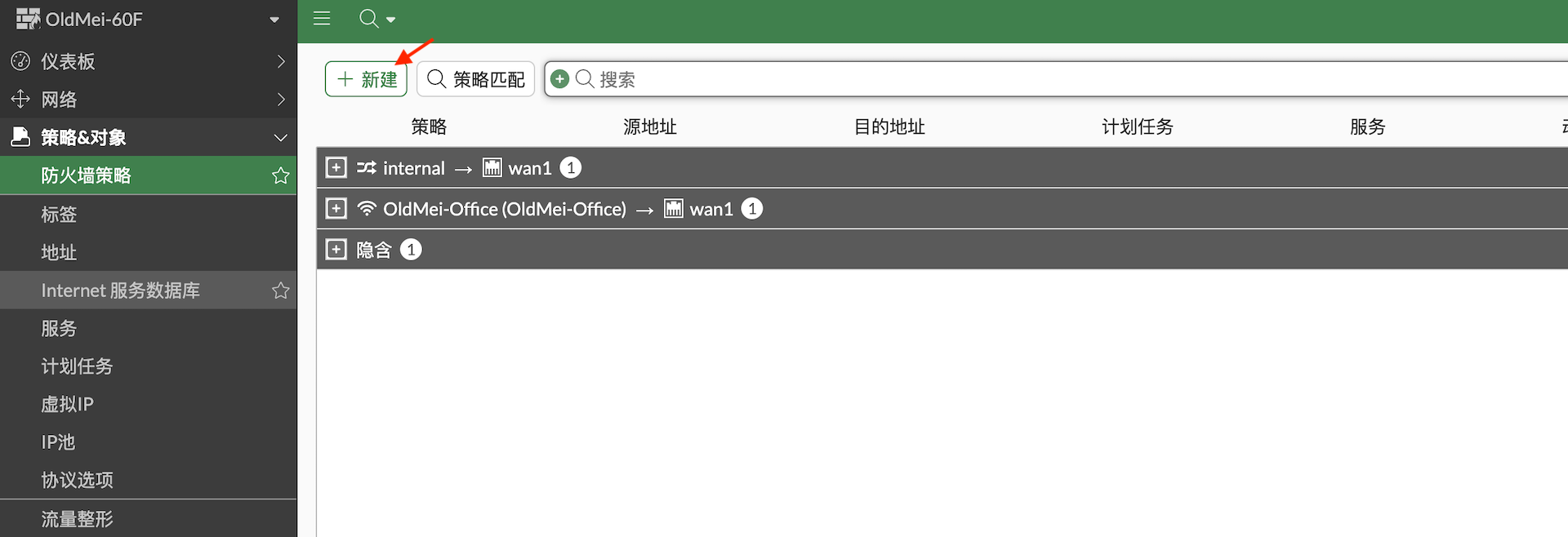

　　① 选择菜单【策略&对象】-【防火墙策略】，点击【新建】。

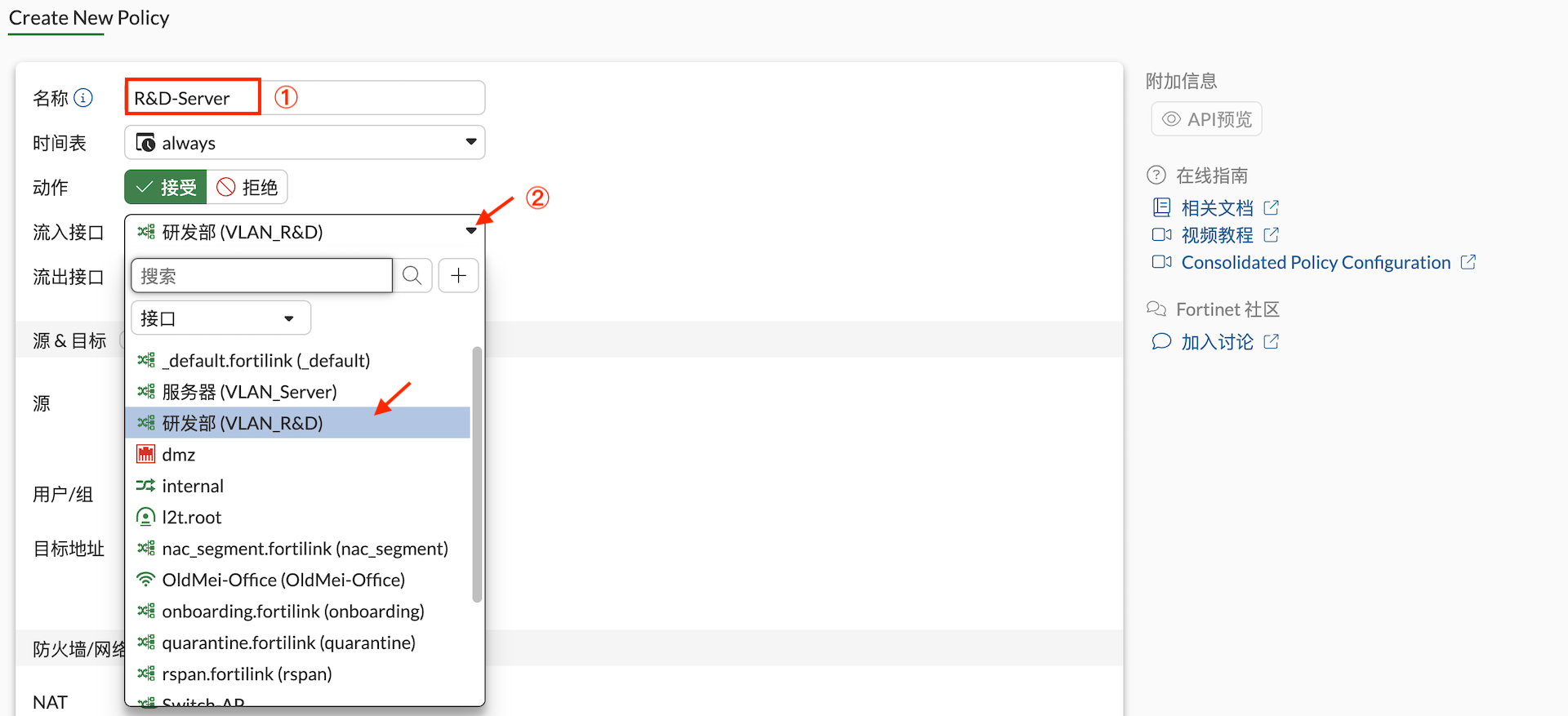

　　② 第一步，输入自定义的策略名称；第二步，点击流入接口右边的下接按钮，弹出菜单选择研发部VLAN。虽然是给FortiSwitch创建的VLAN，但是在接口选择中都会显示出来。

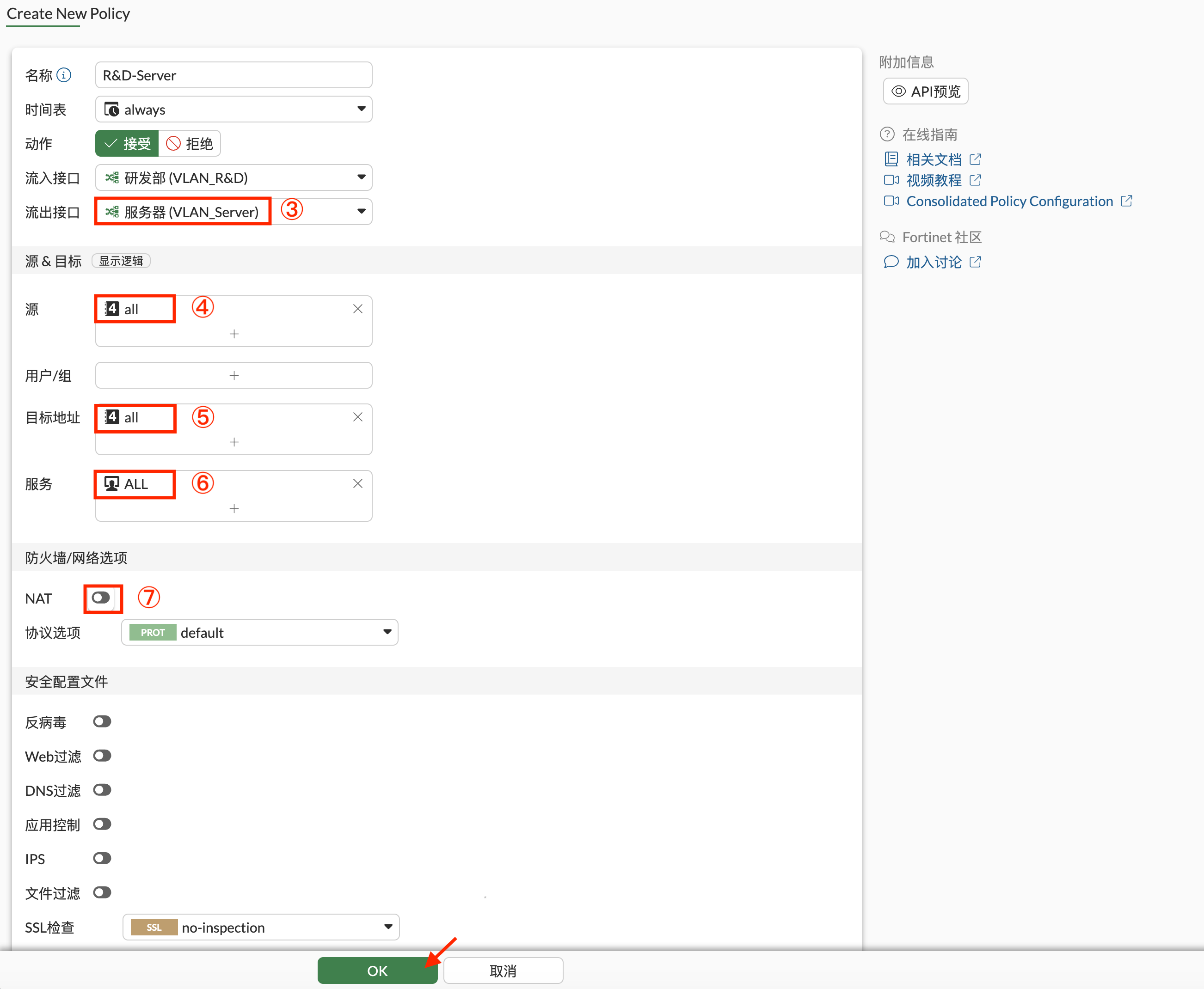

　　③ 第三步，流出接口选择服务器VLAN，第四、五、六步这里都是选择ALL，后期也可以根据需要选择其它内容。第七步，NAT不要启用，防火墙内部接口这间的互相访问，是不需要启用NAT的。安全配置文件可以根据需要选择是否启用，点击【OK】。

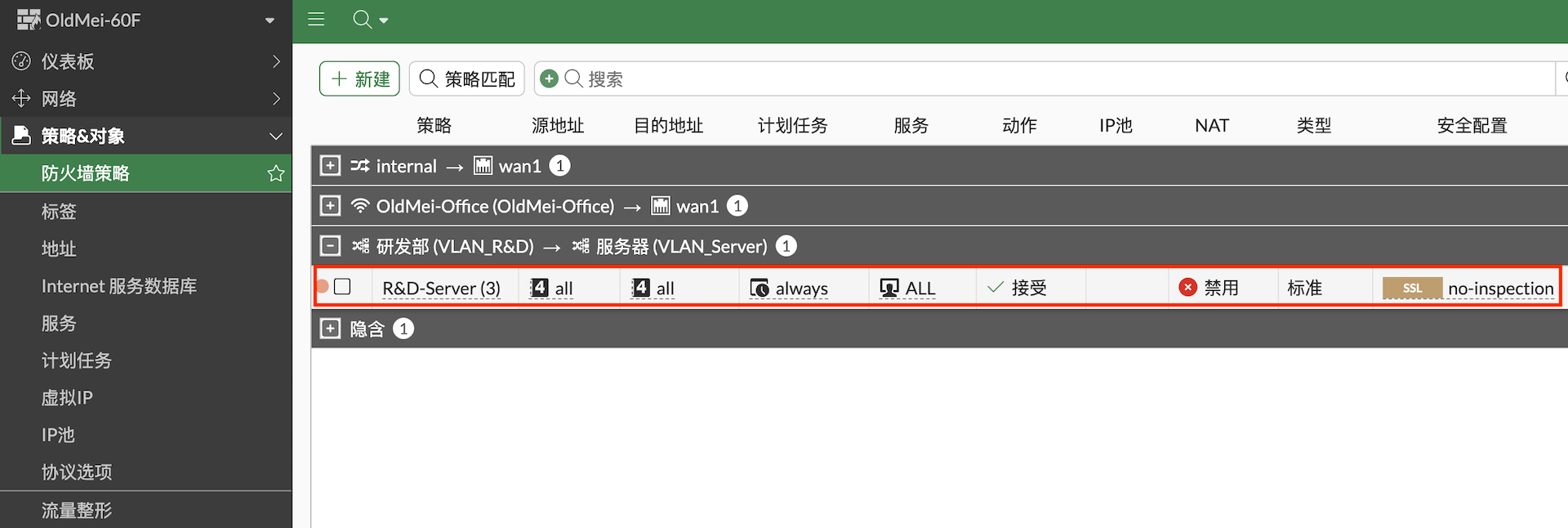

　　④ 这样研发部访问服务器的策略就创建好了。

  验证效果

　　下面我们来验证不同VLAN的访问效果。

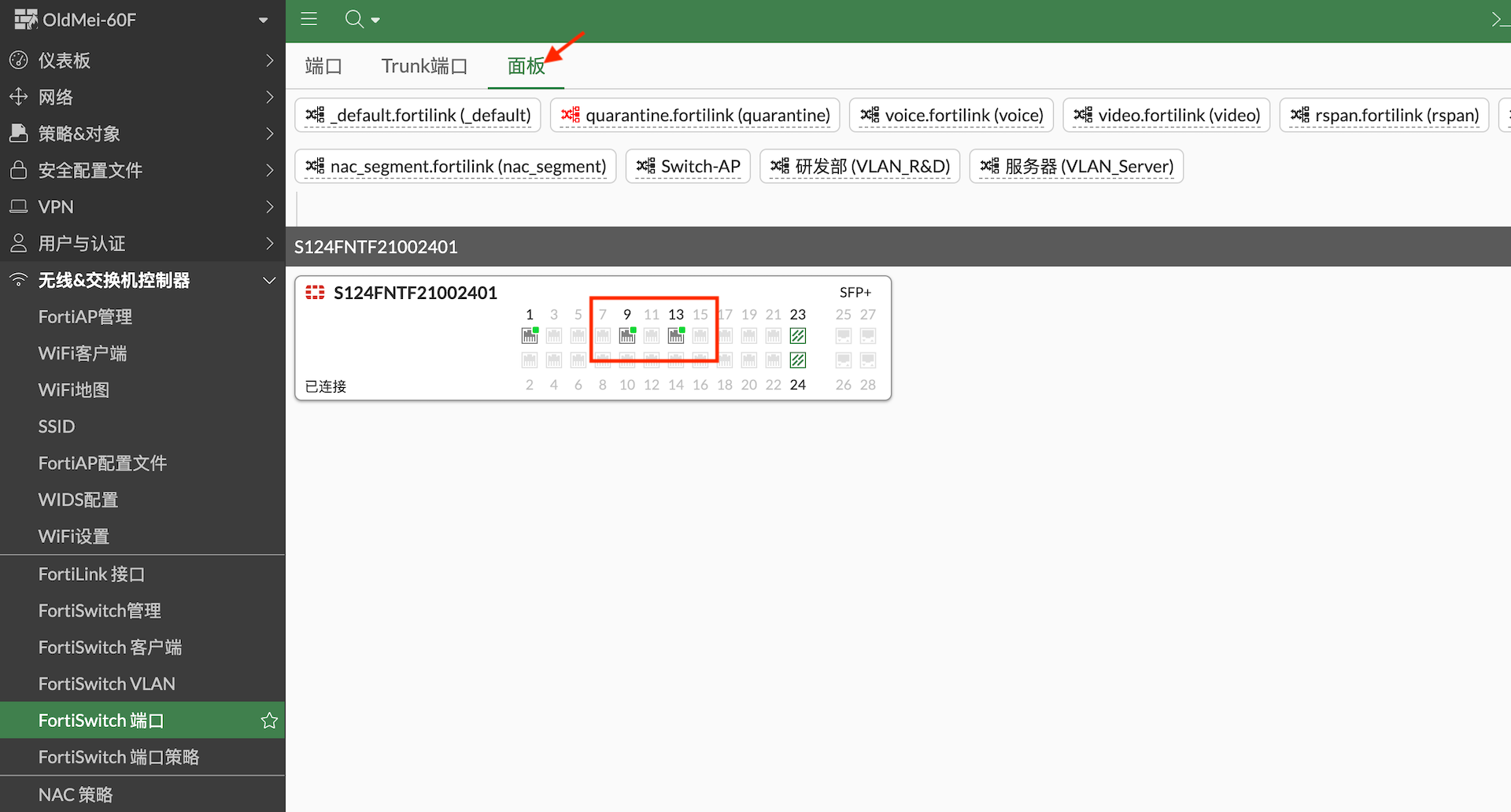

　　① 选择菜单【无线&交换机控制器】-【FortiSwitch端口】，选择子菜单【面板】，可以看到9号口已经接入研发部的一台电脑，13号口接入一台服务器。

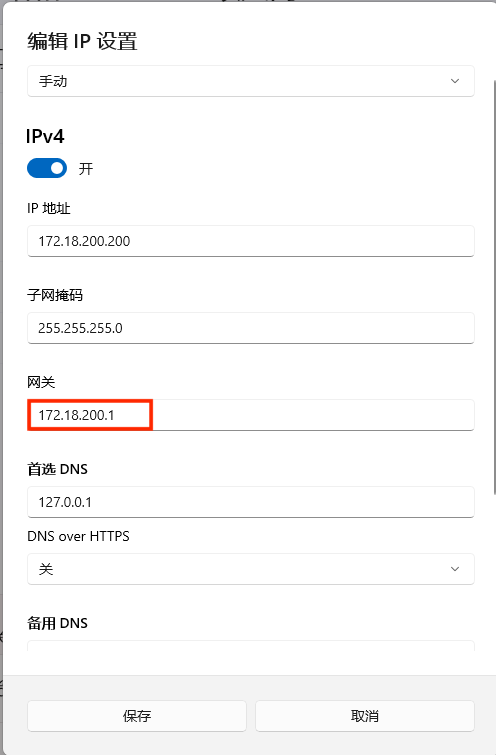

　　② 由于服务器VLAN没有启用DHCP，因此接入的服务器需要手动配置IP地址，网关必须指向服务器VLAN的IP地址。

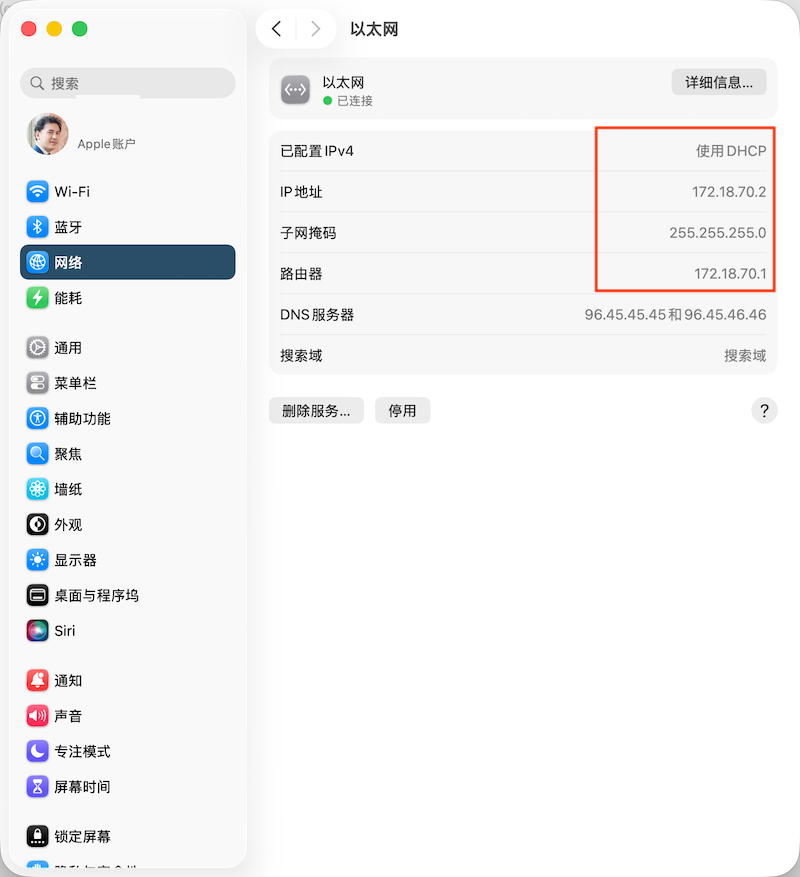

　　③ 由于研发部VLAN启用DHCP，因此接入9号口的研发部电脑可以自动获得172.18.70.X网段的IP地址。

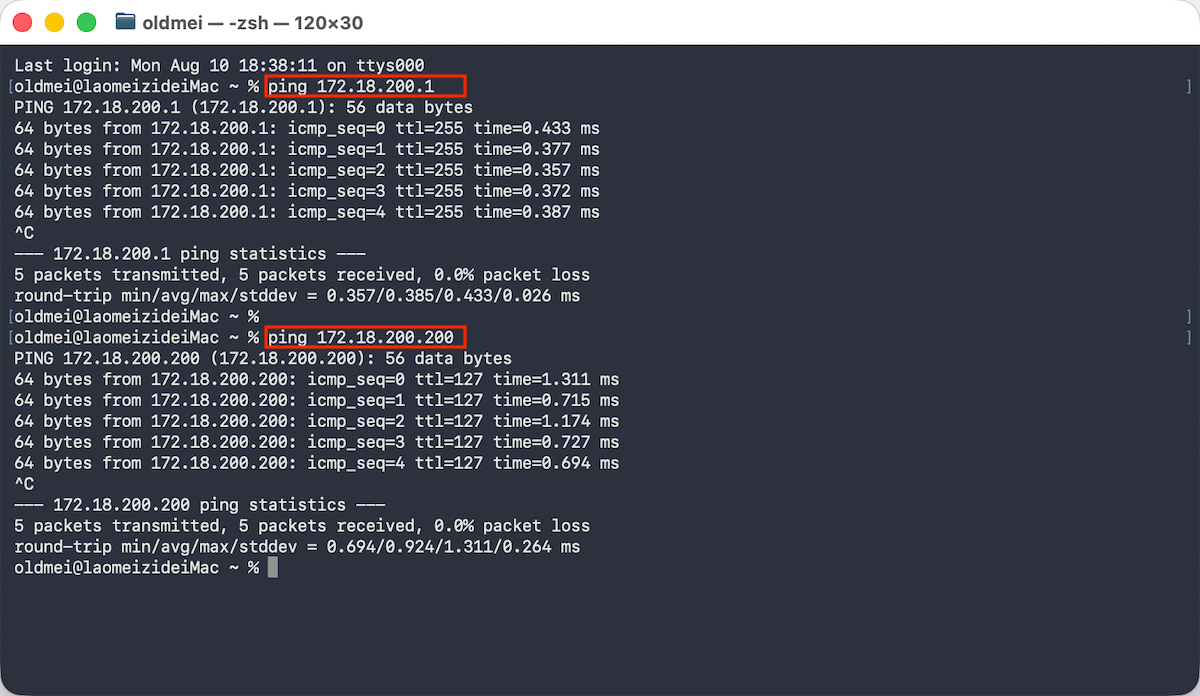

　　④ 研发部电脑Ping服务器VLAN IP，可以Ping通，再Ping 13号口下的服务器IP地址，也可以Ping通，说明研发部VLAN可以访问服务器VLAN了。

---
