粗到精先验驱动稀疏无标定照片级三维重建——Dust to Tower(D2T)论文全解

论文信息

标题：Dust to Tower: Prior-Driven Coarse-to-Fine Photo-Realistic Scene Reconstruction from Sparse Uncalibrated Images
会议：IEEE Transactions on Visualization and Computer Graphics (TVCG, CCF A类顶刊，2026)
单位：中国人民大学、北航人工智能研究院、毫末智行
代码：暂未公开（论文标注代码后续开源）
论文：https://arxiv.org/pdf/2412.19518

一、痛点开篇：手机随手拍几张图，为啥重建3D模型这么难？

生活化案例

你去景区只随手拍3张雕塑照片，想直接生成完整3D模型，现在主流方案会踩两大坑：

稀疏有标定方案（FSGS、3DGS）：必须提前用COLMAP跑SfM算出相机内外参，3张图片特征太少，SfM直接崩掉，完全没法用；
无标定稠密方案（Nope-NeRF、COGS）：要求几十上百张连续图片，只有3张输入会严重过拟合，渲染全是模糊重影，训练还要几小时，普通4090显卡扛不住。

简单说：市面上方法只能二选一——要么图多不用标定，要么图少但必须精准相机参数，没有一套能兼容「少量随手拍、无相机内外参」的快速重建框架，这就是D2T（Dust to Tower）诞生的核心动机。

本文核心思路：先搭粗糙全局几何骨架，再用单目深度+视图形变修复生成全新视角伪图做监督，粗→精两阶段联合优化3D高斯与相机位姿，3/6/12张稀疏无标定图40秒就能出高质量渲染效果。

在这里插入图片描述

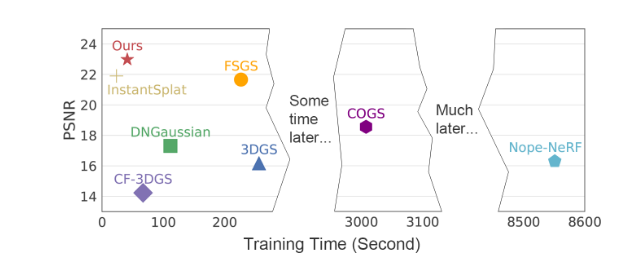

图1详细解读

横轴：训练总时长（秒）；纵轴：新视角渲染PSNR（越高画质越清晰）

红色五角星Ours(D2T)：3视图仅41秒，PSNR23.39，速度+画质双最优，帕累托最优；
InstantSplat：速度接近，但PSNR低一大截；
FSGS：画质尚可，但训练要3分47秒，耗时是D2的5倍；
Nope-NeRF：画质最差，还要2小时起步，完全不实用；
通俗总结：D2T是唯一兼顾稀疏输入、无标定、极快训练、高清渲染的算法。

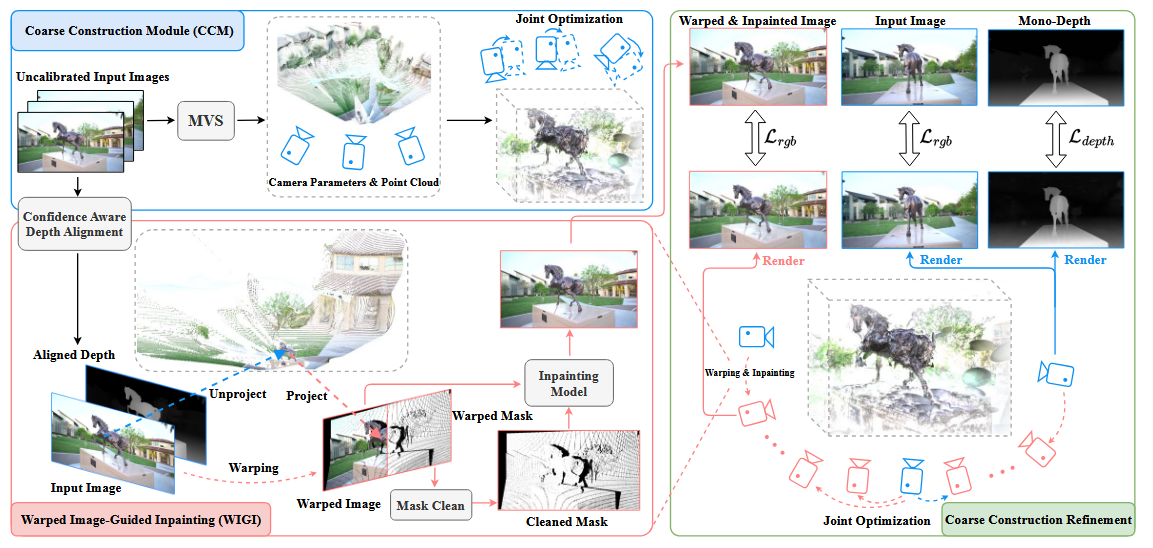

二、整体三模块框架拆解（原文Figure2）

在这里插入图片描述

整套方法分三大核心模块，两阶段训练：

CCM粗构建模块：输入无标定稀疏图片，用DUSt3R全局对齐点云，初始化相机内参/位姿+初始3D高斯模型；
CAD置信感知深度对齐模块：把粗糙低分辨率深度，和单目DepthAnything V2高精度相对深度做尺度偏移对齐，输出精准深度图，为图像形变提供几何依据；
WIG形变引导修复模块：用对齐后的深度把原图形变到全新视角，修复遮挡空洞，生成高质量伪视图作为额外监督；
训练流程：粗阶段只用原图训练3D高斯+相机；精阶段加入WIG生成的全新修复视图联合优化，同步修正所有相机位姿。

2.1 CCM粗构建模块（解决无标定初始几何）

核心作用

跳过COLMAP SfM，仅靠少量图片快速得到全局点云(i-W/2、j-H/2)统一相机内参 $f$ 、所有图像外参 $T$ ，给3D高斯一个靠谱初始骨架。

核心公式1：焦距求解（原文式1）

$f∗=argminf∑i=0W∑j=0HC1,1i,j∥(i−W2,j−H2)−f⋅(X1,1i,j,0,X1,1i,j,1)X1,1i,j,2∥f^{*}=\underset{f}{arg min } \sum_{i=0}^{W} \sum_{j=0}^{H} C_{1,1}^{i, j}\left\| \left(i-\frac{W}{2}, j-\frac{H}{2}\right)-f \cdot \frac{\left(X_{1,1}^{i, j, 0}, X_{1,1}^{i, j, 1}\right)}{X_{1,1}^{i, j, 2}}\right\|$
逐字母通俗解释：

$f^{*}$ ：最优统一相机焦距（所有图片共用一套内参）；
$W / H$ ：图片宽、高像素；
$C_{1,1}^{i,j}$ ：DUSt3R输出该像素置信度（置信低的像素不参与计算，避免干扰）；
$X_{1,1}^{i,j,0/1/2}$ ：DUSt3R输出该像素3维空间坐标(x,y,z)；
$i - W /2 、 j - H /2$ ：像素中心偏移（假设主点在画面正中）；
$∥⋅∥\|\cdot\|$ ：L2二范数，最小化投影误差；
通俗人话：只保留模型觉得靠谱的像素，反向求解统一焦距，让3D点投影回2D像素误差最小，不用手动标定相机。

核心公式2：全局点云对齐（原文式2）

$χ∗=argminχ,T,σ∑e∈E∑v∈V[e]∑i=1HWCv,ei∥χvi−σeTeXv,ei∥\chi^{*}=\underset{\chi, T, \sigma}{arg min } \sum_{e \in \mathcal{E}} \sum_{v \in \mathcal{V}[e]} \sum_{i=1}^{H W} C_{v, e}^{i}\left\| \chi_{v}^{i}-\sigma_{e} T_{e} X_{v, e}^{i}\right\|$
字母释义：

$χ∗\chi^{*}$ ：对齐后的全局统一3D点云；
$e$ ：图像配对边（全连接图任意两张图一组）；
$T_e$ ：配对之间刚体变换矩阵；
$σe\sigma_e$ ：配对尺度缩放因子（DUSt3R单组输出尺度不统一，需要缩放对齐）；
$C_{v,e}^i$ ：该点置信权重；
$X_{v,e}^i$ ：单DUSt3R输出局部点云；
通俗人话：把每一对图片预测的局部3D点，用变换+缩放统一到同一个世界坐标系，解决多图尺度不一致问题，几秒收敛得到全局几何。

拿到全局点云+相机参数后，直接初始化3D高斯集合，进入粗阶段基础训练。

在这里插入图片描述

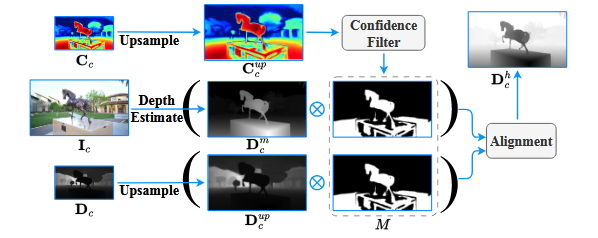

2.2 CADA置信感知深度对齐模块（原文Figure3）

痛点

CCM输出深度分辨率低(i-W/2、j-H/2)噪声大，直接用来形变图像会出现错位；单目深度只有相对尺度，和粗深度尺度不匹配，没法直接用。CADA用来融合两者优势。

流程分步

粗深度 $D_c$ 双线性上采样到原图尺寸 $D_c^{up}$ ；
DepthAnything V2生成高精度单目逆深度 $D_c^m$ ；
用DUSt3R置信图筛选高可靠像素生成掩码 $M$ ，只拿靠谱区域做匹配；
最小二乘求解尺度 $a$ (i-W/2、j-H/2)偏移 $b$ ，对齐两组逆深度；

核心公式3 尺度偏移优化（原文式4）

$\operatorname* {min}_{a, b} \sum _{i=1}^{H_{h}} \sum _{j=1}^{W_{h}} M(i, j)\left(\frac{1}{D_{c}^{u p}(i, j)}-\left(b+a D_{c}^{m}(i, j)\right)\right)^2$
字母释义：

$M (i, j)$ ：置信掩码，1代表可靠像素，0直接忽略；
$1/D_c^{up}$ ：粗深度取逆（逆深度更利于线性对齐）；
$a$ ：单目深度缩放系数， $b$ ：偏移量；
对齐后高精度深度：
$Dch=1b+a⋅DcmD_c^{h}=\frac{1}{b+a \cdot D_{c}^{m}}$
通俗人话：只用几何靠谱区域拟合缩放偏移，把单目细腻深度映射到全局统一尺度，得到高精度对齐深度，是后续图像形变的核心地基。

2.3 WIG形变引导修复模块（全文最大创新点）

解决问题

稀疏输入只有少数视角，模型极易在遮挡区域过拟合，传统方法只形变原图，空洞直接丢弃，缺少全新视角监督，画质糊成一团。WIG生成完整无空洞全新视角伪图，给模型海量额外监督信号。

完整流程

视角采样：用B样条采样大量训练集中不存在的全新相机位姿 $T_k^p$ ；
图像形变：用CADA输出对齐深度 $D_c^h$ ，将原图从当前相机 $T_c$ 投影到新视角 $T_k^p$ ；
形变映射公式：
$pj=KTkcK−1Dch(pi)pip_{j}=K T_{k c} K^{-1} D_{c}^{h}\left(p_{i}\right) p_{i}$

$p_i$ ：原图像素坐标； $p_j$ ：新视角对应像素；
$T_{kc}=(T_k^p)^{-1}T_c$ ：两相机之间变换矩阵；
$K$ ：相机内参矩阵；

掩码清洗Mask Clean：形变后边缘会出现孤立噪点像素，剔除邻域不足一半的异常点，避免修复模型生成错乱内容；
轻量化图像修复：用LaMa轻量修复模型填充形变产生的遮挡空洞，得到完整(i-W/2、j-H/2)多视角一致伪视图 $I^kp\hat{I}_k^p$ ；

在这里插入图片描述

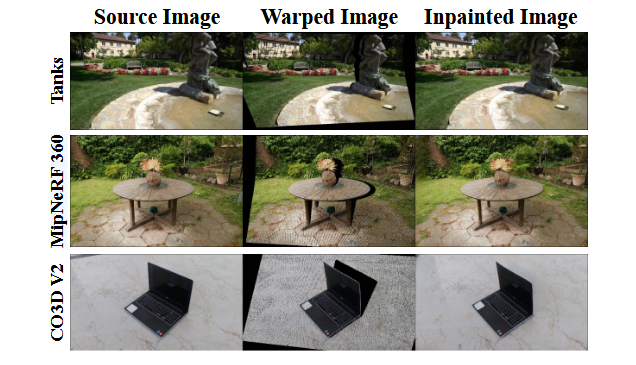

图5直观效果：原图形变后中间出现黑色空洞，修复后完整自然，能作为真实监督训练3D高斯。

三、两阶段联合优化损失函数

阶段1：粗阶段损失（仅原图训练）

$Lc=Lrgb(I,I~)+λdLdepth(D~,Dm)\mathcal{L}_{c}=\mathcal{L}_{r g b}(I, \tilde{I})+\lambda_{d} \mathcal{L}_{depth }\left(\tilde{D}, D^{m}\right)$

$Lrgb\mathcal{L}_{rgb}$ ：渲染图与原图光度损失，原文式6：
$Lrgb=(1−λ)L1(I,I~)+λLD−SSIM(I,I~)\mathcal{L}_{rgb }=(1-\lambda) \mathcal{L}_{1}(I, \tilde{I})+\lambda \mathcal{L}_{D-S S I M}(I, \tilde{I})$

$I$ ：真实输入图， $I~\tilde{I}$ ：3D高斯渲染图；
$L1\mathcal{L}_1$ ：L1像素损失， $LDSSIM\mathcal{L}_{DSSIM}$ ：结构相似度损失；

$Ldepth\mathcal{L}_{depth}$ ：深度先验损失（原文式7）
$Ldepth=1−ρ(1D~,Dm),ρ(X,Y)=cov(X,Y)σXσY\mathcal{L}_{depth }=1-\rho\left(\frac{1}{\tilde{D}}, D^{m}\right), \rho(X, Y)=\frac{cov(X, Y)}{\sigma_{X} \sigma_{Y}}$

$ρ\rho$ ：皮尔逊相关系数，衡量渲染逆深度与单目深度一致性；
$co v$ ：协方差， $σ\sigma$ ：标准差；
通俗：约束渲染几何和单目深度匹配，防止几何崩坏。

阶段2：精阶段损失（加入WIG修复伪图）

$Lf=Lc+λpseudoLrgb(I^p,I~p)\mathcal{L}_{f}=\mathcal{L}_{c}+\lambda_{pseudo } \mathcal{L}_{r g b}\left(\hat{I}^{p}, \tilde{I}^{p}\right)$

$I^p\hat{I}^p$ ：WIG输出修复全新视角图；
$I~p\tilde{I}^p$ ：当前3D高斯在该视角的渲染图；
$λpseudo=0.3\lambda_{pseudo}=0.3$ ：伪图损失权重；
精阶段同时优化3D高斯所有参数+全部相机内外参，彻底修正CCM初始位姿微小误差。

四、核心工程代码（基于PyTorch+gsplat+DepthAnythingV2）

4.1 CCM粗构建模块核心代码（DUSt3R全局对齐）

import torch
from dust3r.model import AsymmetricCroCo3DStereo
from dust3r.global_align import GlobalAligner

def ccm_coarse_init(img_list, device="cuda"):
    # 1. 加载预训练DUSt3R模型
    model = AsymmetricCroCo3DStereo.from_pretrained("DUSt3R_ViTLarge_BaseDecoder_512").to(device)
    # 2. 生成全连接图像配对
    img_pairs = [(img_list[i], img_list[j]) for i in range(len(img_list)) for j in range(len(img_list)) if i!=j]
    # 3. 批量推理输出每对局部点云+置信图
    outputs = model.infer_pairs(img_pairs, batch_size=2)
    # 4. 全局对齐求解统一点云\(i-W/2、j-H/2\)相机位姿\(i-W/2、j-H/2\)焦距
    aligner = GlobalAligner(mode="PointCloudOptimizer")
    scene = aligner.compute_global_alignment(outputs, niter=300)
    # 提取相机内参K\(i-W/2、j-H/2\)外参T\(i-W/2、j-H/2\)全局点云
    K_all = scene.get_intrinsics()
    cam_poses = scene.get_im_poses()
    global_pcd = scene.get_aligned_pcd()
    # 初始化3D高斯中心点
    gauss_xyz = torch.tensor(global_pcd, device=device)
    return K_all, cam_poses, gauss_xyz

4.2 CADA深度对齐代码（最小二乘求a(i-W/2、j-H/2)b）

import torch
import torch.nn.functional as F
from depth_anything_v2.dpt import DepthAnythingV2

def cada_align_depth(raw_coarse_depth, rgb_img, mask_conf):
    # 加载单目深度模型
    depth_model = DepthAnythingV2(**{"encoder":"vitl"}).cuda()
    mono_depth = depth_model.infer_image(rgb_img) # D_c^m 单目相对深度
    # 粗深度上采样
    coarse_up = F.interpolate(raw_coarse_depth.unsqueeze(0), size=rgb_img.shape[:2], mode="bilinear")[0]
    inv_coarse = 1.0 / (coarse_up + 1e-6)
    # 筛选置信有效像素
    valid_mask = mask_conf > 0.5
    inv_c_valid = inv_coarse[valid_mask]
    mono_valid = mono_depth[valid_mask]
    # 最小二乘求解a,b
    X = torch.stack([mono_valid, torch.ones_like(mono_valid)], dim=1)
    ab = torch.linalg.lstsq(X, inv_c_valid.unsqueeze(-1)).solution.squeeze()
    a, b = ab[0], ab[1]
    # 输出对齐高精度深度
    aligned_inv = a * mono_depth + b
    aligned_depth = 1.0 / (aligned_inv + 1e-6)
    return aligned_depth

4.3 WIG图像形变+掩码清洗简化代码

import cv2
import numpy as np

def warp_image_by_depth(rgb, aligned_depth, T_src, T_target, K):
    H, W = rgb.shape[:2]
    # 生成像素网格
    y, x = np.meshgrid(np.arange(H), np.arange(W), indexing="ij")
    pix = np.stack([x, y, np.ones_like(x)], axis=-1).reshape(-1, 3).T
    # 反投影到3D空间
    depth_flat = aligned_depth.reshape(-1,1)
    world_pts = T_src @ np.linalg.inv(K) @ (pix * depth_flat).T
    # 投影到新视角
    proj_pts = K @ np.linalg.inv(T_target) @ world_pts
    proj_pts = proj_pts[:2] / (proj_pts[2:]+1e-6)
    # 生成形变流
    flow = proj_pts.T.reshape(H, W, 2).astype(np.float32)
    warped_img = cv2.remap(rgb, flow[...,0], flow[...,1], cv2.INTER_LINEAR)
    # 生成空洞掩码
    mask = ((proj_pts[0]<0)|(proj_pts[0]>=W)|(proj_pts[1]<0)|(proj_pts[1]>=H)).reshape(H,W)
    return warped_img, mask

def mask_clean(mask, win_size=5):
    # 掩码清洗：剔除邻域不足一半的孤立像素
    kernel = np.ones((win_size, win_size), np.uint8)
    count_nei = cv2.boxFilter(mask.astype(np.float32), -1, (win_size, win_size))
    clean_mask = np.where(count_nei > (win_size*win_size/2), mask, 0).astype(np.uint8)
    return clean_mask

4.4 两阶段训练主循环片段

from gsplat import GaussianModel, render

def train_d2t(rgb_imgs, init_gauss, cam_poses, K, epochs_stage1=300, epochs_stage2=1700):
    gauss = Gaussian(xyz=init_gauss).cuda()
    opt = torch.optim.AdamW(list(gauss.parameters())+list(cam_poses.parameters()), lr=1e-4)
    # 阶段1：仅原图监督
    for _ in range(epochs_stage1):
        total_loss = 0.0
        for idx, img in enumerate(rgb_imgs):
            render_rgb, render_depth = render(gauss, cam_poses[idx], K)
            loss_rgb = l1_loss(render_rgb, img) + 0.1 * dssim_loss(render_rgb, img)
            loss_depth = 1 - pearson_corr(1/(render_depth+1e-6), mono_depth[idx])
            loss_c = loss_rgb + 0.5 * loss_depth
            total_loss += loss_c
        opt.zero_grad()
        total_loss.backward()
        opt.step()
    # 阶段2：WIG伪图联合优化
    for _ in range(epochs_stage2):
        loss_total = 0.0
        # 采样全新视角生成修复伪图
        novel_imgs, novel_poses = generate_wig_pseudo(rgb_imgs, cam_poses, K)
        for pseudo_img, novel_T in zip(novel_imgs, novel_poses):
            render_p, _ = render(gauss, novel_T, K)
            loss_pseudo = l1_loss(render_p, pseudo_img)
            loss_total += loss_c + 0.3 * loss_pseudo
        opt.zero_grad()
        loss_total.backward()
        opt.step()
    return gauss

五、海量实验数据深度解读

5.1 新视角渲染定量指标（Tanks数据集Table1节选）

方法	3视图PSNR↑	3视图耗时	12视图PSNR↑	是否无标定
3DGS	16.17	4m16s	22.48	否（需COLMAP）
InstantSplat	21.90	23s	27.33	是
COGS	18.56	50m8s	25.60	是
Ours(D2T)	23.39	41s	27.93	是

解读：

3张极稀疏无标定输入，D2T的PSNR比InstantSplat高1.49，画质拉开明显差距；
训练仅41秒，对比COGS五十分钟效率提升数十倍；
12张图场景依然SOTA，证明多图场景同样优势巨大。

5.2 相机位姿估计Table4（3视图Tanks）

方法	ATE轨迹误差↓	RPE平移误差↓
CF-3DGS	0.237	73.933
COGS	0.017	3.809
InstantSplat	0.025	12.221
Ours(D2T)	0.003	0.807

ATE代表相机整体轨迹全局误差，D2T比第二名COGS低5倍，位姿精度跨量级提升，根源是CADA精准深度对齐+WIG多视角约束，不断修正初始DUSt3R位姿偏差。

图6视觉定性对比解读

从左至右：FSGS / CF-3DGS / InstantSplat / Ours / GT真值

FS(i-W/2、j-H/2)CF：遮挡区域大面积模糊(i-W/2、j-H/2)重影；
InstantSplat：物体边缘缺失(i-W/2、j-H/2)空洞；
D2T：轮廓(i-W/2、j-H/2)纹理和真值高度贴合，遮挡区域完整还原，没有失真；
场景覆盖室内雕塑(i-W/2、j-H/2)室内家具(i-W/2、j-H/2)小型物体，全部稳定最优。

5.3 消融实验Table5（3视图Tanks）

实验配置	PSNR	关键结论
去掉CADA	22.89	深度不准，形变错位，画质暴跌
去掉WIG模块	22.18	缺少新视角监督，严重过拟合
WIG去掉修复	22.29	空洞无有效监督，提升有限
完整D2T	23.39	所有模块缺一不可
