任务驱动式地图生成：MapDream 单目视觉语言导航全解（ICML 2026）

论文信息

标题：MapDream: Task-Driven Map Learning for Vision-Language Navigation
会议：ICML 2026（第43届国际机器学习顶会）
单位：中国人民大学、地平线机器人、北京未来区块链创新中心
代码：项目主页 https://horizonrobotics.github.io/robot_lab/mapdream/
论文：https://arxiv.org/pdf/2602.00222

一、开篇吐槽：传统VLN地图到底有多“摆烂”？

先举个生活化案例：你给扫地机器人下达指令「走到走廊尽头双开门，花盆旁边停下」。
传统视觉语言导航（VLN）机器人会先跑一套专家预设BEV地图模块，先完整重建全屋几何：墙、沙发、桌椅全部完整渲染，再把地图喂给导航决策网络。
这里有两个致命bug：

1. 地图是离线固定产物：不管你指令是找花盆还是找沙发，地图内容一成不变，决策网络只能被动接收，没法反向告诉建图模块「多标花盆、弱化无关家具」；
2. 重建冗余浪费算力：全屋完整地图几百个通道，但导航只需要可通行区域、到终点距离、语言提到的地标三类信息，其余几何全是无效噪声，推理延迟直接拉满。

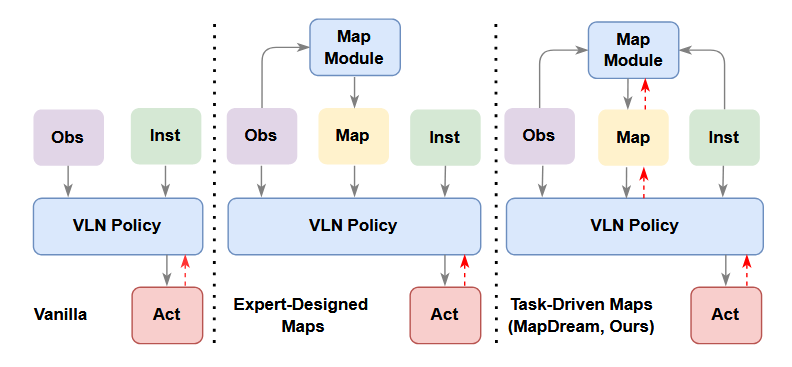

图1详细拆解（原文Figure1）

1. Vanilla（无地图基线）
   输入：观测Obs、语言指令Inst，直接进VLN策略输出动作Act。
   痛点：机器人只有眼前一帧画面，长期导航会丢失全局空间记忆，走两步就迷路。
2. Expert-Designed Maps（传统专家地图方案）
   地图模块独立运行，输出固定BEV地图，地图无梯度回传（无红色虚线）。
   通俗解释：建图和决策是两条互不沟通的流水线，地图不会根据导航对错优化。
3. MapDream（本文任务驱动闭环架构）
   红色虚线代表导航损失反向传播到地图模块，地图生成和动作预测联合训练。
   核心创新：地图不再是独立重建产物，而是为导航任务量身生成的精简空间表征。

行业痛点总结：过去所有VLN地图都是「先建完整环境，再给导航用」，本文反其道而行：导航任务需要什么，地图就生成什么。

二、整体框架总览：两阶段训练闭环

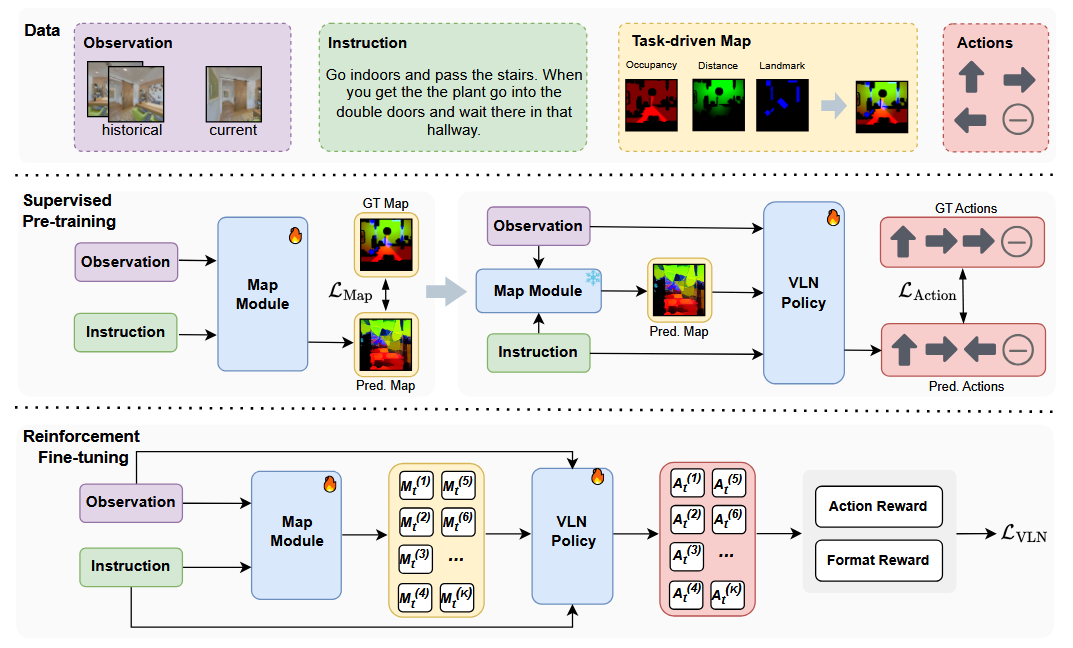

图2三层结构拆解

1. 顶层输入层：历史单目观测+当前帧RGB、自然语言指令，输出三通道任务驱动BEV地图（占用、距离、地标）；
2. 第一阶段：监督预训练（Supervised Pre-training）
   • 支路1：地图模块用真值BEV图监督，损失${\mathcal{L}}_{Map}$训练自回归BEV生成器；
   • 支路2：把预测地图输入VLN策略，用专家真值动作做交叉熵损失${\mathcal{L}}_{Action}$；
     通俗解释：先教会模型「看懂画面+文字，画出有用的俯视图」，再教会模型「看俯视图做正确导航动作」，打好基础再上强化学习。
3. 第二阶段：强化微调（Reinforcement Fine-tuning）
   地图模块+导航策略联合优化，采用GRPO分组强化学习，总导航损失${\mathcal{L}}_{VLN}$同时更新生成器与决策网络。
   通俗解释：让机器人在仿真环境里反复试错，走对路就奖励地图模块重点生成关键地标，走错路就惩罚地图输出无效几何信息。

三通道BEV地图含义（监督预训练真值标注规则）

1. Occupancy占用通道
   像素值{0,128,255}，分别代表：不可通行障碍物、未观测未知区域、可通行地面；
   大白话：告诉机器人哪里能走、哪里是墙、哪些区域还没见过。
2. Distance距离通道
   归一化到0~255，每个像素存储机器人到导航终点的测地线距离；
   大白话：给机器人全局方向感，永远知道终点在哪个方位、还有多远。
3. Landmark地标通道
   高亮语言指令里提到的物体（花盆、楼梯、双开门）；
   大白话：专门对齐文本语义，解决「语言描述物体和视觉场景匹配」的核心VLN难题。

三、核心数学公式逐字母拆解

3.1 地图生成基础公式（公式1）

$$M_t=G(O_t,o_t,I)$$
字母全解析：

• $M_t$：$t$时刻模型生成的三通道BEV鸟瞰地图；
• $G$：MapDream地图生成模块，基于Janus-Pro多模态自回归模型改造；
• $O_t$：$t$时刻前所有历史单目观测图像序列；
• $o_t$：$t$时刻当前帧RGB图像；
• $I$：自然语言导航指令文本；
  通俗解释：把机器人一路看到的画面、当前镜头、人类文字指令喂给生成器，直接输出一张专为本次导航生成的俯视图。

3.2 地图预训练损失${\mathcal{L}}_{Map}$（公式2）

$${\mathcal{L}}_{Map}=-\sum _t\log p_{\theta }({\hat{y}}^t\mid {\hat{y}}^{<t},O_t,o_t,I)$$
字母全解析：

• ${\mathcal{L}}_{Map}$：地图生成监督损失，越小代表生成地图和真值越接近；
• $\theta$：地图生成模块$G$的全部网络参数；
• ${\hat{y}}^t$：BEV地图第$t$个自回归生成token；
• ${\hat{y}}^{<t}$：$t$之前所有已经生成的地图token；
• $p_{\theta }(\cdot )$：自回归模型输出的token概率分布；
• $-\log (\cdot )$：负对数似然损失，图像生成标准监督方案；
  通俗解释：自回归逐像素生成BEV图，对比每一步预测像素和真值像素，惩罚预测偏差，让地图生成越来越精准。

3.3 导航策略预训练损失${\mathcal{L}}_{Action}$（公式3）

$${\mathcal{L}}_{Action}=-\log \pi (a_{t:t+N-1}^{\ast }\mid O_t,o_t,M_t,I)$$
字母全解析：

• ${\mathcal{L}}_{Action}$：动作预测交叉熵损失；
• $\pi$：VLN导航策略网络（初始化NVILA-2B视觉语言基座）；
• $a_{t:t+N-1}^{\ast }$：未来$N$步专家真值动作序列；
• $N$：单次前向预测动作步数，论文中KaTeX parse error: Can't use function '\(' in math mode at position 1: \̲(̲N=3\)；
• 条件输入：历史观测$O_t$、当前帧$o_t$、模型生成地图$M_t$、语言指令$I$；
  通俗解释：拿着生成好的BEV地图，让策略网络预测接下来3步怎么走，和人类专家示范动作做对齐，完成导航决策预训练。

3.4 强化学习两部分奖励函数

（1）动作奖励$r_{act}$

$$r_{act}=\sum _{i=0}^{N-1}\prod _{j=0}^{i}1[a_{t+j}=a_{t+j}^{\ast }]$$

• $1[\cdot ]$：指示函数，括号内成立输出1，否则输出0；
• $a_{t+j}$：模型预测第$j$步动作；
• $a_{t+j}^{\ast }$：真值标准动作；
• 乘积逻辑：只要中间一步动作出错，后面所有项直接归零；
  通俗案例：连续3步正确走给3分，第一步对第二步错，仅得1分，严格惩罚中途走错路线。

（2）格式奖励$r_{fmt}$

$$r_{fmt}=\{\begin{array}{ll}1,& a_{t:t+N-1}动作序列格式合法\\ 0,& 其余情况\end{array}$$
通俗解释：防止模型输出无效乱码动作，保证输出都是「前进、左转、右转、停止」标准导航指令。

总奖励：$r_{total}=r_{act}+r_{fmt}$

3.5 GRPO强化学习总损失${\mathcal{L}}_{VLN}$

KaTeX parse error: Can't use function '\(' in math mode at position 61: …\left( \rho(k) \̲(̲A(k)\), \text{c…

关键子项$\rho (k)$新旧策略比值

$$\rho (k)=\frac{{\pi }_{\theta }^{nav}(a_{t:t+N-1}^{(k)}\mid M_t^{(k)},O_t,o_t,I)}{{\pi }_{{\theta }_{old}}^{nav}(a_{t:t+N-1}^{(k)}\mid M_t^{(k)},O_t,o_t,I)}\cdot \frac{p_{\varphi }^{bev}(M_t^{(k)}\mid O_t,o_t,I)}{p_{{\varphi }_{old}}^{bev}(M_t^{(k)}\mid O_t,o_t,I)}$$
逐符号拆解：

1. ${\mathbb{E}}_k$：对一组$k$条机器人轨迹求数学期望，GRPO分组采样8条轨迹；
2. $\rho (k)$：新旧模型输出概率比值，同时包含地图生成分支+导航策略分支双梯度；
3. ${\pi }_{\theta }^{nav}$：当前导航策略；${\pi }_{{\theta }_{old}}^{nav}$：冻结旧导航策略；
4. $p_{\varphi }^{bev}$：当前地图生成器；$p_{{\varphi }_{old}}^{bev}$：冻结旧地图生成器；
5. $\text{clip}(\cdot )$：裁剪函数，论文$ϵ=0.28$，限制更新幅度，防止训练震荡；
6. KaTeX parse error: Can't use function '\(' in math mode at position 1: \̲(̲A(k)\)：分组相对优势，组内所有轨迹奖励做归一化得到基线；
   通俗核心创新：传统强化学习只更新决策网络，本文$\rho (k)$同时耦合地图生成与导航策略，导航对错的梯度能直接回传给BEV生成模块，真正实现任务驱动地图学习。

四、核心代码实现（伪代码+可运行工程片段）

4.1 地图生成模块（Janus-Pro改造BEV自回归生成）

import torch
import torch.nn as nn
from transformers import AutoModel, AutoTokenizer

class MapGenerator(nn.Module):
    def __init__(self, janus_path="Janus-Pro-R1"):
        super().__init__()
        # 加载多模态自回归基座
        self.janus = AutoModel.from_pretrained(janus_path, trust_remote_code=True)
        self.obs_encoder = nn.Conv2d(3, 512, kernel_size=4, stride=2)
        self.map_head = nn.Linear(2048, 3*96*96) # 输出三通道96x96 BEV

    def forward(self, hist_obs, curr_obs, instruction_text):
        """
        hist_obs: [B, T, 3, H, W] 历史观测序列 O_t
        curr_obs: [B, 3, H, W] 当前帧 o_t
        instruction_text: list[str] 语言指令 I
        return M_t: [B, 3, 96, 96] 生成任务驱动BEV地图
        """
        B, T, C, H, W = hist_obs.shape
        hist_feat = self.obs_encoder(hist_obs.reshape(-1,C,H,W)).view(B,T,-1)
        curr_feat = self.obs_encoder(curr_obs).unsqueeze(1)
        vis_feat = torch.cat([hist_feat, curr_feat], dim=1)
        # 多模态融合图文特征
        multimodal_emb = self.janus.encode_multimodal(text=instruction_text, image_feat=vis_feat)
        # 自回归生成BEV地图
        bev_token = self.janus.generate(multimodal_emb, resolution=96)
        M_t = self.map_head(bev_token).reshape(B, 3, 96, 96)
        return M_t

# 地图预训练损失计算
def loss_map(pred_map, gt_map):
    # 对应公式2 负对数似然自回归损失
    log_prob = torch.nn.functional.log_softmax(pred_map, dim=-1)
    loss = -torch.sum(log_prob * gt_map) / pred_map.shape[0]
    return loss

4.2 VLN导航策略网络 + 监督预训练损失

class VLNPolicy(nn.Module):
    def __init__(self, nvila_path="NVILA-2B", action_dim=4, pred_step=3):
        super().__init__()
        self.vlm = AutoModel.from_pretrained(nvila_path, trust_remote_code=True)
        self.map_proj = nn.Conv2d(3, 1024, kernel_size=3)
        self.action_head = nn.Linear(1024, action_dim * pred_step)

    def forward(self, obs_feat, map_feat, text_emb):
        map_emb = self.map_proj(map_feat).flatten(1)
        fuse_emb = torch.cat([obs_feat, map_emb, text_emb], dim=-1)
        action_logits = self.action_head(self.vlm.encode(fuse_emb))
        return action_logits # [B, N*4] \(N=3\)步动作

# 公式3动作预训练损失
def loss_action(action_logits, gt_actions):
    ce_loss = torch.nn.CrossEntropyLoss()
    B, N4 = action_logits.shape
    return ce_loss(action_logits.reshape(-1,4), gt_actions.reshape(-1))

4.3 GRPO强化学习核心训练循环（第二阶段微调）

def grpo_train_loop(map_model, policy_model, ref_map, ref_policy, dataloader, eps=0.28, lr=1e-6):
    opt = torch.optim.AdamW(list(map_model.parameters())+list(policy_model.parameters()), lr=lr)
    for batch in dataloader:
        obs, inst, gt_traj = batch
        group_k = 8 # 每组采样8条轨迹
        total_loss = 0.0
        for k in range(group_k):
            # 前向生成地图+动作序列
            pred_map = map_model(obs["hist"], obs["curr"], inst)
            pred_act = policy_model(obs["feat"], pred_map, inst)
            # 计算动作奖励 r_act + 格式奖励 r_fmt
            r_act = calc_action_reward(pred_act, gt_traj)
            r_fmt = 1 if check_action_valid(pred_act) else 0
            r_total = r_act + r_fmt
            # 计算新旧策略比值rho(k)
            with torch.no_grad():
                ref_map_out = ref_map(obs["hist"], obs["curr"], inst)
                ref_act_out = ref_policy(obs["feat"], ref_map_out, inst)
            rho_map = torch.exp(torch.log(map_model.log_prob(pred_map)) - torch.log(ref_map.log_prob(ref_map_out)))
            rho_policy = torch.exp(torch.log(policy_model.log_prob(pred_act)) - torch.log(ref_policy.log_prob(ref_act_out)))
            rho_k = rho_map * rho_policy
            # 分组优势\(A(k)\)
            adv_k = (r_total - group_mean_reward) / (group_std_reward + 1e-6)
            # GRPO裁剪损失
            unclip_loss = rho_k * adv_k
            clip_rho = torch.clamp(rho_k, 1-eps, 1+eps)
            clip_loss = clip_rho * adv_k
            loss_k = -torch.min(unclip_loss, clip_loss)
            total_loss += loss_k
        opt.zero_grad()
        total_loss.backward()
        opt.step()
        # 同步冻结旧模型
        ref_map.load_state_dict(map_model.state_dict())
        ref_policy.load_state_dict(policy_model.state_dict())

五、实验结果深度解读

5.1 主对比表：单目SOTA对比（原文Table1）

Method	观测类型	是否带地图	R2R-CE Val-Unseen SR↑	R2R-CE SPL↑	RxR-CE SR↑	RxR-CE SPL↑
BEVBert	单目RGB	✓	59.0	50.0	-	-
MonoDream	单目RGB	×	61.5	55.8	-	49.1
MapNav	单目RGB	✓	53.0	39.7	32.6	27.7
Dynam3D	单目RGB	✓	62.1	52.9	45.7	-
MapDream(Ours)	单目RGB	✓	59.8	54.4	59.4	49.2

表格分析

1. R2R-CE（短走廊简单导航）：单目输入下成功率SR=59.8、路径效率SPL=54.4，超越所有传统地图类VLN算法；
2. RxR-CE（长轨迹多语言复杂场景）：大幅领先基线，SR=59.4，证明任务驱动地图对长距离、多语义导航提升巨大；
3. 关键亮点：仅用单目普通RGB相机，无深度、无全景图像，性能超过很多依赖全景深度传感器的方案，落地成本极低。

5.2 零样本泛化实验（原文Table2，仅训练R2R，直接测试RxR）

Method	RxR Val-Unseen SR↑	SPL↑
MonoDream	25.1	21.6
MapDream(Ours)	27.8	23.3
解读：完全没见过RxR数据集场景，泛化性能依旧全场第一。说明本文生成的地图抓取通用导航空间规律，不是拟合训练集场景特征，真实环境部署潜力拉满。

5.3 消融实验1：两阶段训练必要性（原文Table3）

配置	NE导航误差↓	SR↑	SPL↑
无地图基线	7.67	37.7	32.1
仅监督预训练Stage1	7.03	42.2	36.5
完整两阶段S1+S2强化微调	4.59	59.8	54.4

解读：

1. 只加地图不做强化学习，提升有限；
2. 强化微调打通地图-策略梯度后，SR直接+17.6，证明导航任务反向优化地图是核心增益来源，印证本文核心论点。

5.4 消融实验2：BEV分辨率算力权衡（原文Table5）

BEV分辨率	Token数量	单步推理时延(s)	SR↑
384×384	576	12.7	43.1
192×192	144	4.5	42.7
96×96	36	1.3	42.2

趣味结论：分辨率缩小4倍，推理速度提升近10倍，导航成功率仅下降0.9！
通俗解释：导航完全不需要高清完整重建，极低分辨率精简地图完全够用，特别适合人形机器人、嵌入式端低算力设备部署。论文人形机器人Unitree G1实测就是96×96轻量化BEV。

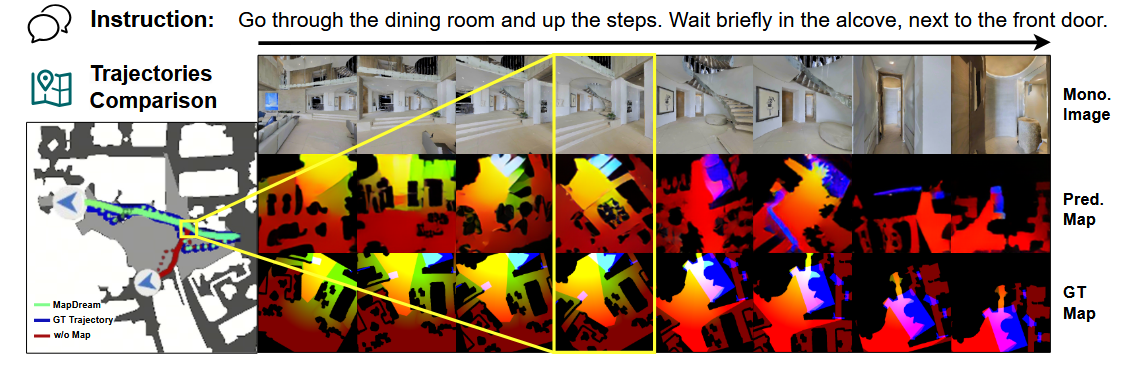

图3可视化案例解读

左图轨迹：

• 蓝色：专家标准导航路线；
• 红色：无地图模型，中途走错分叉路口，大幅偏离；
• 绿色：MapDream带任务驱动地图，全程贴合真值路线；
  黄色框：关键决策岔路口，地图里地标/距离通道给模型提供充足空间线索，避免迷路。
  右图生成BEV地图：自动高亮走廊、门、花盆等语言提到的地标，无关墙面几何自动弱化，完美实现「任务导向精简表征」。

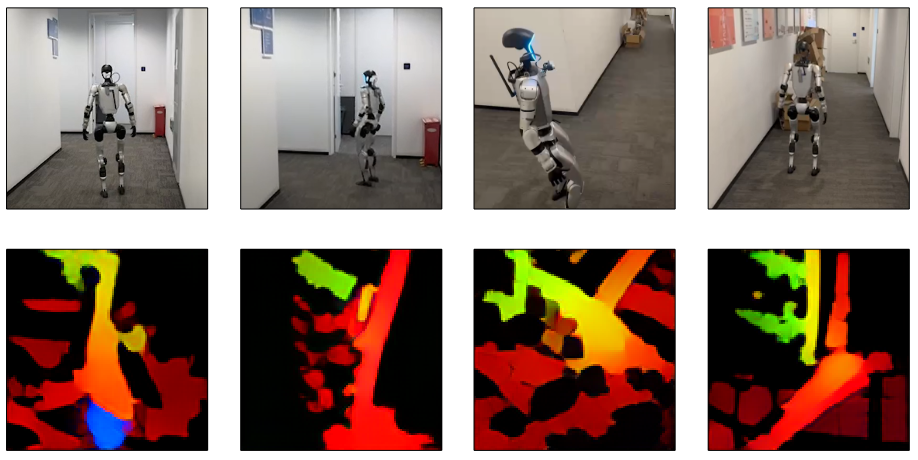

真实机器人落地案例（图4）

指令：沿着走廊直行，在敞开的门左转，走廊尽头左转，第一个纸箱前停下。
模型仅在仿真R2R/RxR数据集训练，零样本部署真实室内人形机器人，单目实时生成BEV地图，完成长距离多拐点导航。
落地价值：不需要激光雷达、深度相机，仅普通消费级RGB摄像头即可实现高精度语言导航，大幅降低服务机器人硬件成本。

六、论文局限与未来方向

1. 现有短板
   • 地图仅存储局部近期观测，无法长期保存全局永久地图，超大型全屋多层建筑长期导航会丢失远期记忆；
   • 生成BEV跨帧时序一致性无显式约束，连续帧地图会轻微抖动；
2. 后续拓展思路
   • 引入全局地图记忆库，分层存储长期空间特征；
   • 增加时序平滑损失，保证连续帧BEV地图稳定；
   • 拓展室外自动驾驶、园区巡检机器人场景，适配户外GNSS+视觉融合导航。

七、全文核心创新总结（一句话速记）

1. 范式创新：提出map-in-the-loop任务驱动闭环，导航损失梯度反向更新地图生成模块，打破地图与决策解耦的传统VLN架构；
2. 表征创新：三通道精简BEV地图，只保留导航必需的占用、距离、地标信息，摒弃无意义完整环境重建；
3. 训练创新：监督预训练打底+GRPO分组强化联合微调，同时优化地图生成器与导航策略；
4. 落地优势：单目RGB输入、轻量化低分辨率地图，人形机器人嵌入式设备可实时推理，仿真到真实环境零样本泛化能力强。
