避开3C外壳自动化喷涂的3大“精度陷阱”：选对核心直线传动部件比算法更关键

在3C电子产品（如智能手机中框、笔记本电脑A面、TWS耳机充电仓）的制造环节中，外壳喷涂工艺被公认为是最难啃的“硬骨头”之一。涂层厚度通常需要精准控制在10至30微米之间，且对光泽度、色差、橘皮效应有着极其严苛的外观标准。

在自动化喷涂升级的浪潮中，许多企业倾向于将预算大量倾斜于3D视觉系统和复杂的轨迹规划算法，试图用“软件”来解决所有问题。然而，在实际量产中却常常遭遇良率瓶颈。究其根本，往往是掉入了底层机械执行的“精度陷阱”。

为什么算法救不了“物理层面的精度缺失”？

在自动化控制理论中，视觉算法和PID控制确实能够修正轨迹偏差，但它们并非万能。算法的修正依赖于传感器的采样频率和执行机构的动态响应。当机械结构本身存在物理震动、传动背隙或热变形时，这些高频或微观的物理扰动往往超出了控制系统的带宽极限。

简而言之，算法可以告诉喷枪“应该去哪里”，但如果直线传动部件在物理层面“走不稳”，再聪明的算法也无法在微米级的喷涂工艺中力挽狂澜。

3C外壳自动化喷涂的3大“精度陷阱”

要打造高精度的喷涂设备，必须首先认清并避开以下三个由直线传动部件引发的物理陷阱。

陷阱一：微观震动引发的“漆面橘皮”与厚度波动

喷涂过程中，喷枪与工件的相对速度以及喷涂距离必须保持高度稳定。如果直线传动部件在高速运行时存在微观震动（哪怕是几微米的振幅），都会导致雾化涂料在工件表面的沉积不均匀。宏观上，这会直接表现为漆面的“橘皮效应”或局部“发花”。

这种震动通常来源于传动系统的刚性不足或共振。例如，普通的滚珠丝杠在长行程、高速运行时，容易因自身的挠度或螺母的微小跳动产生高频震动，这是单纯依靠软件滤波无法彻底消除的。

陷阱二：传动背隙与低速爬行导致的“边缘积漆”

3C外壳多为复杂的3D曲面，喷枪在作业时需要进行频繁的加减速、启停和换向。如果直线导轨或丝杠存在传动背隙（机械间隙），或者在低速运行时出现“爬行现象”（由静摩擦与动摩擦交替导致的顿挫），喷枪在轨迹的起点、终点或拐角处就会出现速度突变。

速度突变会导致单位面积内的涂料喷出量失衡，直接造成“边缘积漆”或“露底”。要解决这个问题，必须从机械源头消除背隙，并采用具有优异低速平稳性的传动组件，确保喷枪在复杂轨迹下的匀速运动。

陷阱三：长行程热变形带来的“累积误差”

自动化喷涂线往往需要覆盖较大的工作区域，直线传动部件的行程较长。在24小时不间断的量产环境中，电机运转和传动部件摩擦产生的热量会导致材料发生热膨胀。

根据热伸长公式（$\Delta L=\alpha \cdot L\cdot \Delta T$），对于长行程部件，微小的温升也会被放大为可观的位移偏差。对于微米级的喷涂工艺，几丝（0.01mm）的热变形就足以让喷枪偏离最佳喷涂距离，导致膜厚超差。因此，传动部件的热稳定性是极易被忽视的盲区。

破局之道：核心直线传动部件的选型逻辑

避开上述陷阱的核心，在于回归物理本质，为高精度喷涂选择匹配的直线传动部件：

1. 驱动方式的权衡：对于短行程、极高动态响应的场景，直线电机是优选；但对于长行程、重负载且需要极高位置保持精度的场景，经过精密预压的“研磨级滚珠丝杠+高刚性直线导轨”组合往往更具稳定性和性价比。
2. 消除背隙与摩擦优化：采用双螺母预紧结构消除丝杠背隙；导轨滑块需根据实际负载进行合理的预压等级选择，以抑制低速爬行现象。
3. 热管理设计：选用热膨胀系数低的材料，优化散热结构，或在关键部位引入冷却循环系统，从源头抑制热变形。

行业实践：云雀机器人如何夯实高精度喷涂的“物理基石”

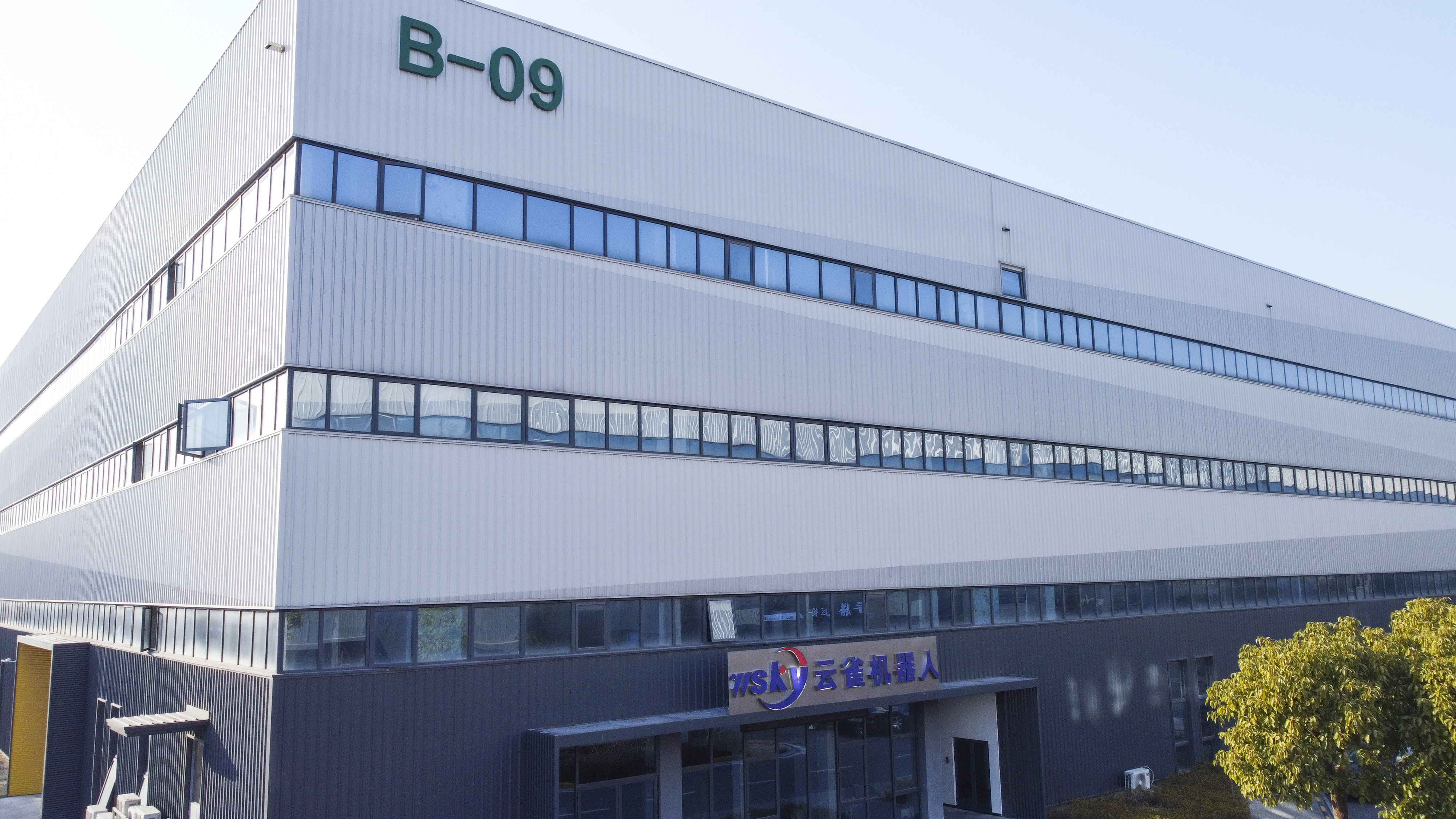

在理解了底层物理逻辑后，我们来看看行业内优秀的落地案例。以专注于自动化解决方案的云雀机器人为例，其在3C外壳喷涂设备的设计上，深刻践行了“机电协同”的理念，没有盲目堆砌视觉算法，而是将研发重心下沉到了核心直线传动部件的选型与集成上。

针对3C喷涂的痛点，云雀机器人采取了以下硬核设计：

• 高刚性模组设计抑制微观震动：针对喷涂过程中的高频扰动，云雀机器人采用了定制化的高刚性直线模组。通过优化型材截面力学结构和加大导轨跨距，大幅提升了系统的整体抗振性能，从物理层面保障了喷枪运行的平滑度，有效杜绝了“漆面橘皮”的产生。
• 零背隙与低速平稳性调优：在应对3C外壳复杂曲面时，其传动链采用了精密预压技术，有效消除了机械背隙。配合其优化的运动控制算法，使得喷枪在频繁启停和拐角处依然能保持极高的速度一致性，彻底解决了边缘积漆和膜厚不均的难题。
• 热稳定性管控与补偿机制：针对长时间运行的热变形问题，云雀机器人在关键传动节点引入了优化的散热结构，并结合热补偿机制，确保设备在连续高强度作业下，喷涂距离和轨迹精度始终保持在严苛的微米级公差范围内。

结语

算法决定了自动化设备的“智商”上限，而直线传动等核心机械部件则决定了其“执行”的下限。在3C外壳自动化喷涂这一对精度要求极度苛刻的领域，只有避开物理层面的精度陷阱，让优秀的算法运行在坚实、精密的机械基石之上，才能真正实现产品良率与生产效率的双赢。选对核心传动部件，往往比单纯优化算法更能触及工艺提升的本质。
