一、痛点引入

足式机器人商业化落地进程加快，行业对标准化、高精度整机测试设备需求持续提升，当前研发实验室普遍存在四类测试短板。
其一，传统单轴、双轴运动工装仅能输出单一维度运动，无法复现行走过程中俯仰、横滚、三维位移耦合复合扰动，实验室数据与实地测试偏差较大；其二，非标自制测试设备无统一控制、数据采集标准，不同批次、不同样机性能无法量化对比；其三，缺少仿真软件联动通道，数字仿真模型难以快速转化为实体测试工况；其四，多数简易设备温区覆盖范围窄，无法同步完成力学、温度双变量耦合测试，拉长整机迭代周期。
足式机器人测试平台六自由度并联设备，依靠标准化机械、电气、软件一体化架构，系统性解决上述行业测试痛点，本文基于 TW6 系列完整拆解全链路底层技术、应用场景与选型逻辑。

二、技术要点解析

机械并联机构核心技术与基础参数

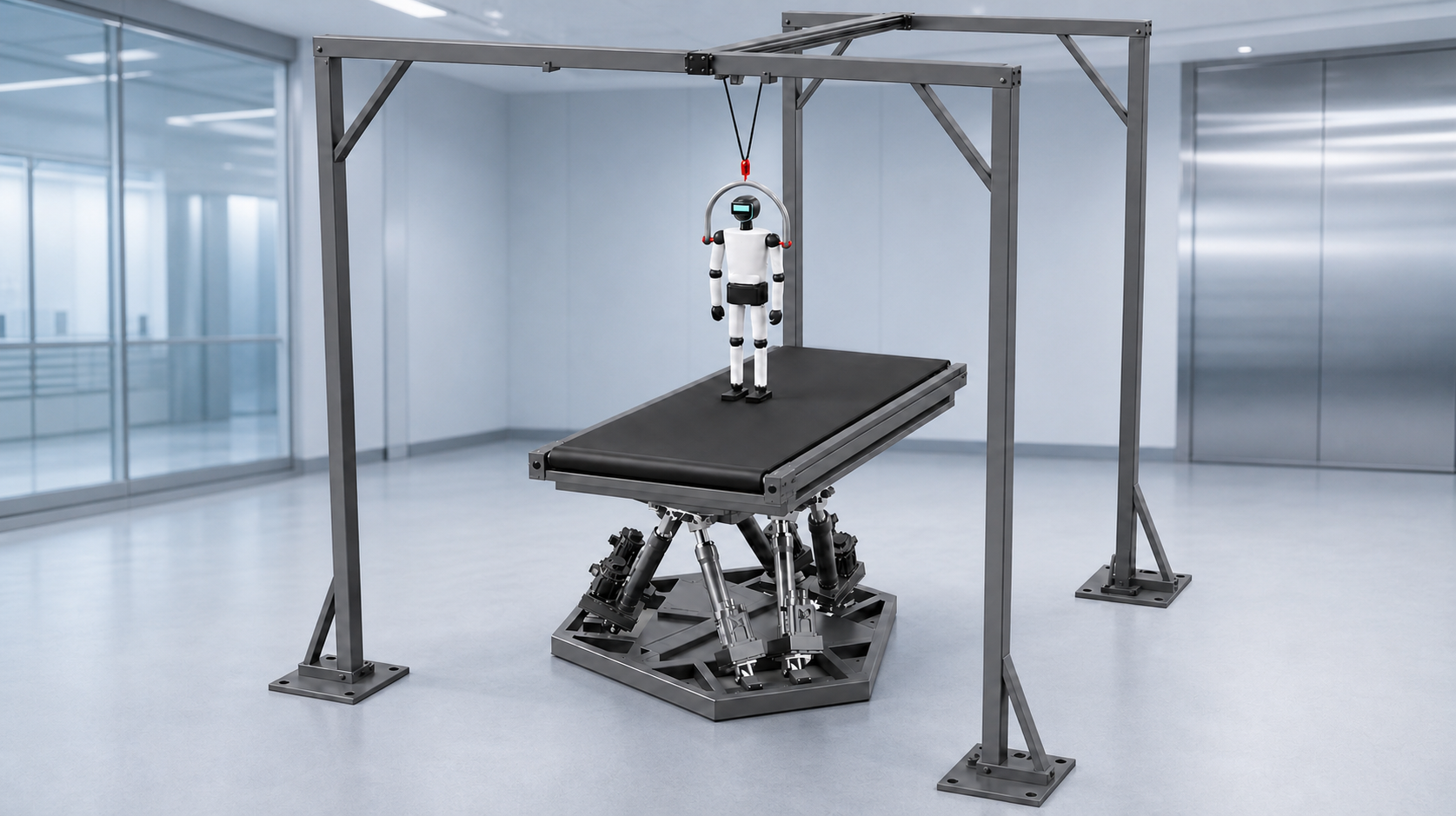

TW6足式机器人测试平台采用六自由度伺服并联驱动架构，六支电动缸协同解算补偿机械间隙，台面运动刚度高，抗瞬时冲击能力优于串联运动设备，适配足式机器人行走冲击载荷测试。
基础硬件参数：

• 载荷覆盖区间 1kg~ 50吨，可根据样机重量非标匹配；台面尺寸全定制，适配各类实验室安装空间；工作温度稳定区间-20℃~70℃，支持对接高低温试验舱。
• 全域运动性能指标：俯仰 ±5°~ ±45°、横滚 ±5°~ ±45°、偏航 ±5°~ ±45°；纵移、横移、升降行程±10mm~±1000mm，角度、位移无级连续可调，最小调节精度 0.1°、0.1mm，覆盖室内、山地、重载全场景步态扰动复现需求。

电气控制系统底层架构
供电规格分为 AC220V（轻量化小型平台）、AC380V（大载荷重载平台）两类，适配不同实验室供电条件。
通讯总线以EtherCAT 千兆以太网为主干，搭配 USB3.0、RS485 拓展接口，实现平台伺服、足式机器人控制器、外部力觉 / 视觉传感器毫秒级同步采集。
控制频率指标：伺服闭环 1000Hz，姿态环运算 200Hz，高频闭环消除运动滞后，保障动力学数据采集精度。
安全架构符合 PLd/Cat.3 工业安全等级，内置过载、漏电、超行程多重保护逻辑，异常工况平缓停机，保护样机与测试设备安全。
配套软件系统完整能力
专属六自由度运动控制软件搭载自适应洗出算法，可自定义步态运动幅值、扰动周期、体感强度，适配不同自重、不同行走速度的足式样机。
通讯协议兼容 EtherCAT、UDP、TCP/IP、USB 串行通讯；原生兼容 MATLAB/Simulink、Prescan、CarSim 等主流仿真工具，实现数字仿真与实体足式机器人测试平台联动调试。
软件开放完整 API、SDK 二次开发接口，支持工程师自定义测试工况脚本、搭建自动化无人值守测试流程；全测试周期自动记录位移、角度、扭矩、温度全维度数据，支持离线日志回放复现故障工况。

三、项目应用案例

人形机器人关节耐久与步态标定项目
高校、消费机器人企业采用轻量化 TW6足式机器人测试平台，模拟家庭室内多耦合地面工况，长时间循环耐久测试，采集关节扭矩波动数据，优化减速箱、步态控制算法，建立人形机器人标准化室内测试基准。
重载四足工程机器人极端工况验证项目
重工装备研发机构定制大载荷、长行程六自由度测试平台，模拟矿山、工地颠簸坡面，同步叠加高低温环境，验证重载足式机器人机身结构、传感系统、动力单元在复合扰动下的稳定性。

四、选型建议

• 载荷匹配：轻量化人形样机选择 1kg~50kg 区间 220V 标准版；1 吨以上重载工程足式设备选用 380V大载荷定制机型，载荷冗余不低于 20%。
• 行程角度匹配：室内小幅步态测试选用短行程、小角度配置；越野、越障极端工况测试，定制±500~1000mm 长行程、大角度规格。
• 开发需求匹配：自研步态算法、数字孪生联合测试，优先确认设备完整开放SDK；仅执行标准固定工况测试，原厂基础软件可满足全部需求。
• 环境配套匹配：同步高低温耦合测试，选型确认设备工作温区覆盖 -20℃~70℃，预留温控舱安装拓展接口。

结语

六自由度足式机器人测试平台是足式机器人标准化、数字化验证的核心试验载体，依靠并联机械结构、高频同步电气控制系统、全兼容仿真软件生态，打通仿真设计、实验室验证、性能量化全研发链路，持续降低足式机器人整机研发迭代成本，推动行业测试标准规范化建设。
