整机 PID 和单轮 PID 的关系

结论先说：

1. 每一个轮子，都有独立的转速 PID（内环，跑在 STM32），只负责把该轮子转速稳定到运动学给出的目标轮速。
2. 原生没有 “整机速度 PID” 这种现成算法。不存在一个 PID 直接输入整车 Vx/Vy/ω，直接输出整机运动。
3. 但是可以做整车层面的闭环（外环）：主控大脑可以利用 IMU / 里程计反馈真实车体运动，输出修正后的整车期望 Vx,Vy,ω，再下发给底层运动学 + 单轮 PID。

分层拆解（麦克纳姆小车举例）

第一层：单轮转速 PID（内环，必有的，STM32）

运动学解算之后，得到 4 个轮子各自目标转速。

M1_target、M2_target、M3_target、M4_target

四个轮子各自一套独立转速 PID：

• M1‑PID：编码器读 M1 真实转速，输出 M1 的 PWM
• M2‑PID：编码器读 M2 真实转速，输出 M2 的 PWM
• M3‑PID：编码器读 M3 真实转速，输出 M3 的 PWM
• M4‑PID：编码器读 M4 真实转速，输出 M4 的 PWM

✅作用：保证每个轮子尽量跑在自己的目标转速。

❌局限：只管轮子转速，不管车体实际运动效果。

举个现实问题：

小车左边轮子打滑，M1 轮子空转。

M1 的 PID 看到轮子转速等于目标，很满意，拉高 PWM 维持转速；

但是轮子打滑空转，车体实际并没有达到期望的整车 Vx/Vy/ω。

👉单轮 PID 只能保证轮子转速，不能保证车体真实运动。

为什么没有直接的 “整机 PID”？

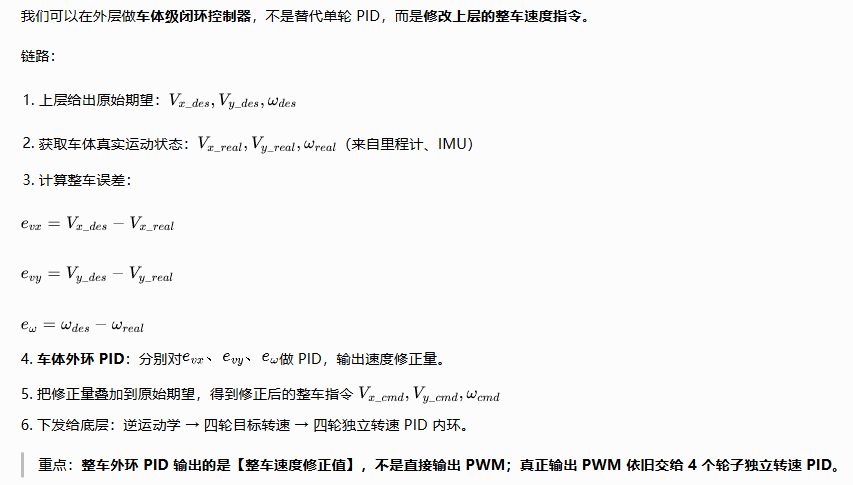

那想要做整车闭环，该怎么做？（整车外环 PID）

打滑案例演示

场景：小车希望向前 Vy=0.5m/s，但是左侧轮子打滑空转。

1. 单轮 PID：轮子转速达到目标，内环已经满足，但是车体实际\(V_{y\_real}\)只有 0.2m/s。
2. 整车外环检测误差 \(e_{vy}=0.3\)，经过 PID 输出正向速度补偿。
3. 修改整车指令，把\(V_{y\_cmd}\)抬高。
4. 运动学重新计算四轮目标转速，4 个轮子的内环 PID 提高转速，尝试把车体速度拉回期望值。

⚠️注意：

麦克纳姆轮、滑移底盘这种过驱动底盘，车体外环 PID 一般放在RDK X5（ROS2 导航层），不在 STM32。

STM32 只负责运动学 + 四轮转速内环 PID。

和阿克曼小车对比

阿克曼底盘：

• 驱动轮转速 PID；转向舵机位置闭环。 同样：底层执行器各自闭环；
• 整车层面可以在外层做速度 / 航向闭环，修改车速、转向角指令，不会存在一个直接控制整车的 PID。

关键总结表格

表格

控制器	控制对象	运行位置	输入	输出	作用
单轮转速 PID（内环）	单个电机轮子转速	STM32	轮子目标转速、轮子真实编码器转速	PWM 占空比	保证每个轮子跑到设定转速；无法对抗轮子打滑带来车体偏差
车体整车外环 PID（可选）	整车的 Vx,Vy,ω	RDK X5/ROS2	整车期望速度、车体真实速度 (里程计 IMU)	整车速度修正量	修正整车运动误差，弥补打滑；不直接输出 PWM

两个极易混淆的概念

1. ✅每个轮子独立转速 PID（内环）：必须有，硬件驱动必备。

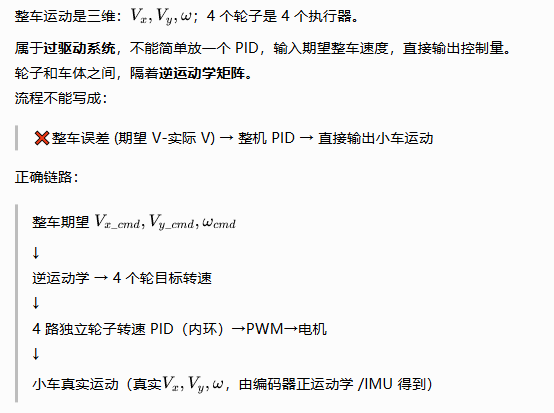

2. ⚠️整机 PID，不是一个独立控制器，是车体层面的外环闭环，用来修正整车运动指令，它不能跳过运动学和单轮 PID 直接控制电机。

通俗比喻：

• 4 个轮子 PID = 4 个工人，每个人只管自己跑多快。
• 运动学 = 工头，分配每个人应该跑多快，实现整体效果。
• 整车外环 PID = 监工，观察整个队伍前进快慢，如果整体走慢了，给工头下达指令：所有人整体提速，而不是直接上手控制每一个工人。

工程现实

• 很多简易小车，只做四轮内环转速 PID，不做整车外环 PID。完全依赖运动学模型。一旦打滑，整车运动就会跑偏。
• ROS2 的导航、move_base、nav2，内部的速度控制器本质就是这一类车体级闭环，它输出修正后的 Twist 整车速度下发给下位机 STM32。

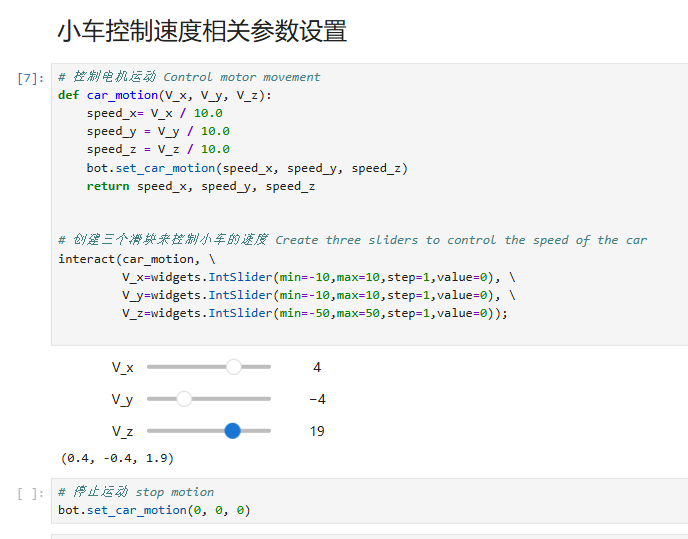

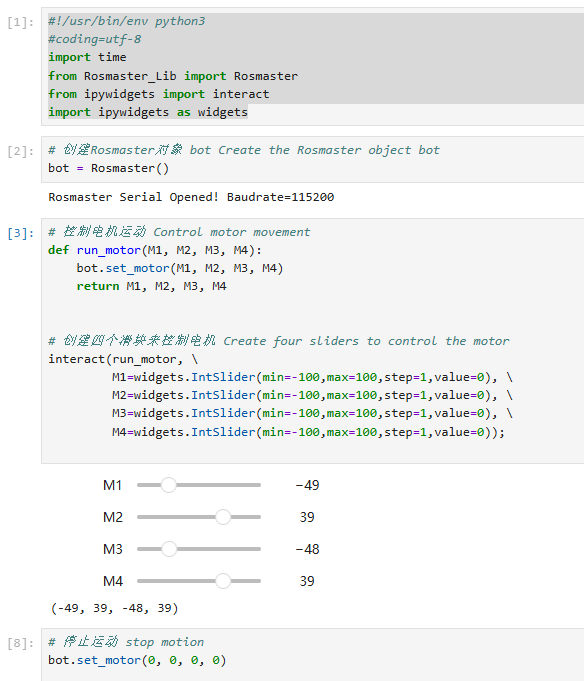

代码示例：

备注：

小车在三个方向的速度诉求，会转化成4个电动车轮的速度，这个就是运动学要 解决的问题。
