引言：无处不在的串口通信

  在嵌入式系统、物联网设备、工业控制乃至早期的个人计算机中，UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器） 是一种最为经典和基础的串行通信协议。它结构简单、易于实现，是连接微控制器、传感器、GPS模块、蓝牙模块等设备最常用的“数字对话”方式。尽管现代技术日新月异，USB、以太网、Wi-Fi等高速接口层出不穷，但UART凭借其极低的硬件开销和软件复杂度，依然是嵌入式开发者和硬件工程师的“瑞士军刀”。

  本文将带你深入理解UART通信的原理、帧结构、关键参数，并通过实际代码示例，掌握如何在不同平台上使用UART进行数据收发。

1. UART通信的基本原理

  UART通信的核心是异步串行通信。所谓“异步”，是指通信双方没有统一的时钟信号线来同步数据位。取而代之的是，双方需要预先约定好相同的通信参数（主要是波特率），并依靠数据帧中的起始位和停止位来界定每一字节数据的边界。

1.1 通信线路与电平

一个最简单的UART连接只需要两根线：
  TX (Transmit): 发送数据线。
  RX (Receive): 接收数据线。

  需要注意的是，设备的TX应连接到对端的RX，RX连接到对端的TX。通信双方通常以共地（GND） 作为参考电平。
UART在空闲时，数据线保持在高电平（逻辑‘1’）。数据的传输以起始位（一个低电平，逻辑‘0’） 开始，告诉接收方：“数据要来了！”

1.2 关键通信参数

  要使通信成功，双方必须配置相同的参数：
    波特率 (Baud Rate): 每秒传输的符号数。常见的波特率有9600, 19200, 115200等。波特率决定了数据传输的速度。
    数据位 (Data Bits): 每个字符的数据长度，通常是8位（一个字节），也可以是7、6或5位。
    停止位 (Stop Bits): 用于表示一个字符帧的结束，可以是1位、1.5位或2位的高电平。
    奇偶校验位 (Parity Bit): 可选，用于简单的错误检测。可以是奇校验、偶校验或无校验。

2. UART的数据帧结构

  传输顺序：UART规定先传输最低有效位（LSB）。例如，要发送字节 0x55（二进制 01010101），实际在TX线上出现的比特流顺序（从起始位后开始）是：1 0 1 0 1 0 1 0（LSB 1 先发）。

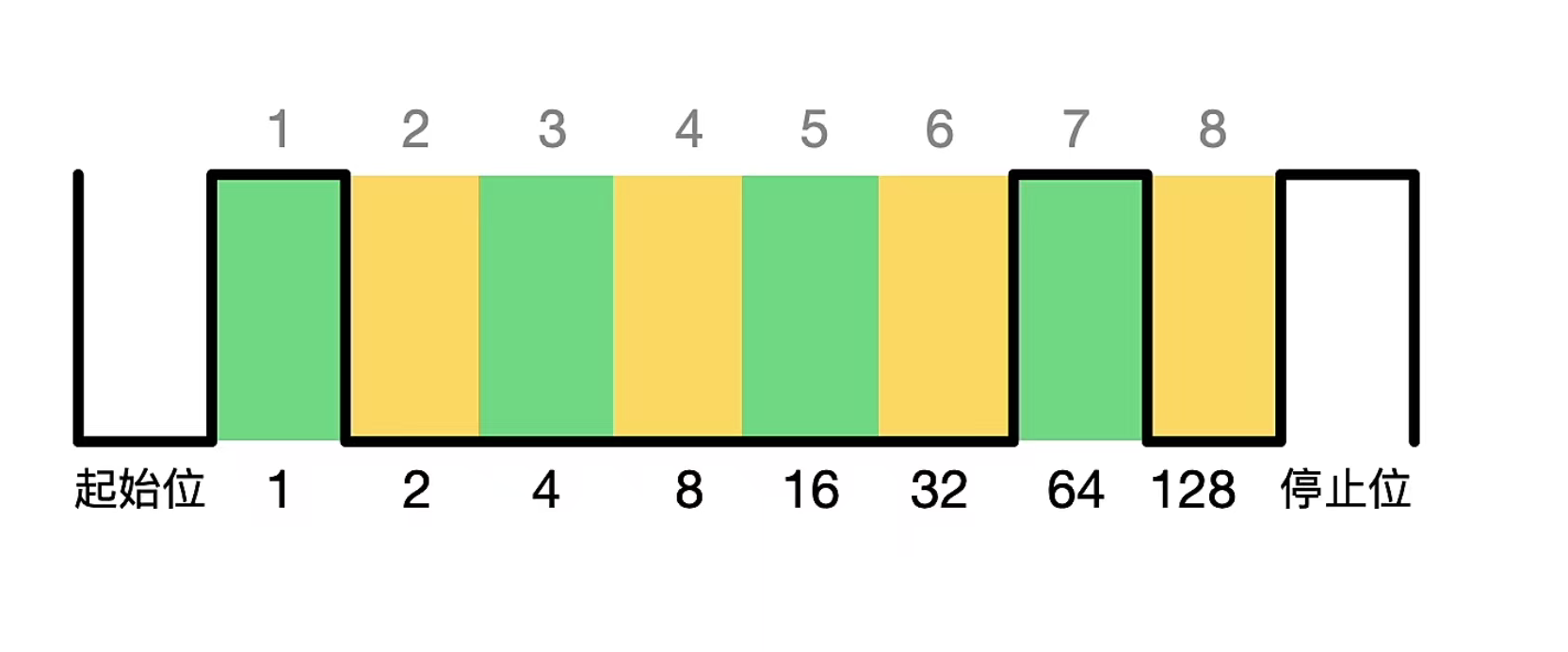

  下面是一个发送字符 'A' (ASCII 0x41，二进制 01000001) 的波形示意图，假设参数为：8位数据，无校验，1位停止位。

3. 数制转换

  下图展示了发送字符 'A' 时，ASCII码（0x41）、二进制（01000001）、传输位序（LSB先传）以及波形电平之间的对应关系。通过这张图，我们可以直观地进行数制转换：将字符拆解为十六进制和二进制，再按照LSB先传规则生成比特流，最终在TX线上表现为高低电平序列。图中还清晰地显示了起始位、8位数据位和停止位的时序，是理解UART数制转换与波形对应关系的核心参考。

4. 发送与接收过程

  UART 的收发过程依赖于异步时钟和帧结构的严格时序。下面分别从发送端和接收端两个角度进行说明。

发送过程

  发送器在空闲时让 TX 线保持高电平。当需要发送一帧数据时，执行以下步骤：

  产生起始位：将 TX 线从高电平拉低，持续一个波特率周期，作为起始信号。
  发送数据位：从最低有效位开始将数据放到 TX 线上，每一位持续一个周期。通常数据位长度为 8 位，但也可以是 5、6、7 位。
  发送校验位（可选）：如果配置了奇偶校验，则在数据位之后发送一个校验位，持续一个周期。
  发送停止位：将 TX 线恢复为高电平，并保持至少一个停止位的时间，表示本帧结束。随后 TX 线回到空闲状态，等待下一帧数据。

  发送器内部依靠波特率发生器产生的时钟来精确控制每一位的持续时间和切换时机。

接收过程

接收器一直监测 RX 线的电平变化，并严格按照约定的帧格式和波特率来解析数据：

  检测起始位：当 RX 线从空闲高电平跳变到低电平（下降沿）时，接收器认为一帧即将开始。为了滤除噪声，通常会连续采样几次来确认起始位有效。
  采样数据位：确认起始位后，接收器启动内部时钟，根据约定的波特率在每个数据位的中间时刻对 RX 线进行采样。这是因为中间时刻信号最稳定，能够最大程度避免上升/下降沿附近的抖动。实际中常采用 16 倍过采样 技术，即用 16 倍波特率的时钟来找到最佳采样点。
  校验与停止位检测：如果配置了校验位，接收器会按同样的规则采样校验位并进行校验，若不匹配则置位校验错误标志。接着采样停止位，必须为高电平，否则会产生帧错误（Framing Error）。
  数据存储：采样完成后，接收器将拼接好的数据字节存入接收缓冲寄存器，并置位“接收完成”标志，通知 CPU 读取数据。

  通过上述过程，两个 UART 设备仅用两根线就实现了可靠的全双工数据传输。

5. 软件编程实战

  理解了原理后，我们来看看如何在代码中操作UART。大多数微控制器都集成了硬件UART外设，我们只需配置寄存器或调用库函数。

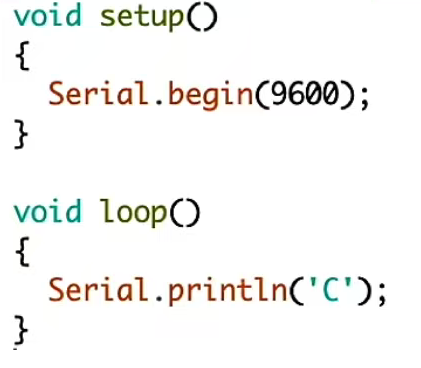

5.1 Arduino 示例

  Arduino的 Serial 对象让UART通信变得极其简单。

6. 总结与进阶

  UART作为一种简单可靠的异步串行通信协议，是嵌入式开发的基石。掌握其原理和调试方法，是硬件工程师和嵌入式软件工程师的基本功。

随着系统复杂度的提升，基于UART衍生出了更高级的协议，如：
  Modbus RTU：在工业领域广泛应用的通信协议。
  GPS NMEA-0183：GPS模块输出的标准语句格式。
  各种传感器和模块的自定义ASCII命令协议。

  理解UART，就打通了与大多数低速外设对话的通道。从点亮一个LED，到控制整个机器人，通信永远是第一步。
